【STM32G431RBTx】备战蓝桥杯嵌入式→基本模块→LED

最新推荐文章于 2025-04-17 11:51:38 发布

火花页.

最新推荐文章于 2025-04-17 11:51:38 发布

阅读量1.9k

点赞数 3

文章标签： stm32 蓝桥杯单片机

本文链接：https://blog.youkuaiyun.com/qq_66792436/article/details/128677915

版权

文章目录

前言

本人是准备参加蓝桥杯的一名普通大二学生，看到学长在优快云上的写的备赛博客写的非常好，本人也想效仿他，第一次写博客写的不好请原谅。

一、软件准备

1、MDK4或者MDK5（可到官网或者其他途径获取，本人使用的是MDK5）
2、Cubemx（可到官网自行下载）
3、安装G4的包（1.2.0，1.3.0以及1.4.0均可）
4、串口调试助手（COM）

二、LED

1.G431RETx的原理图以及我们需要配置的元素

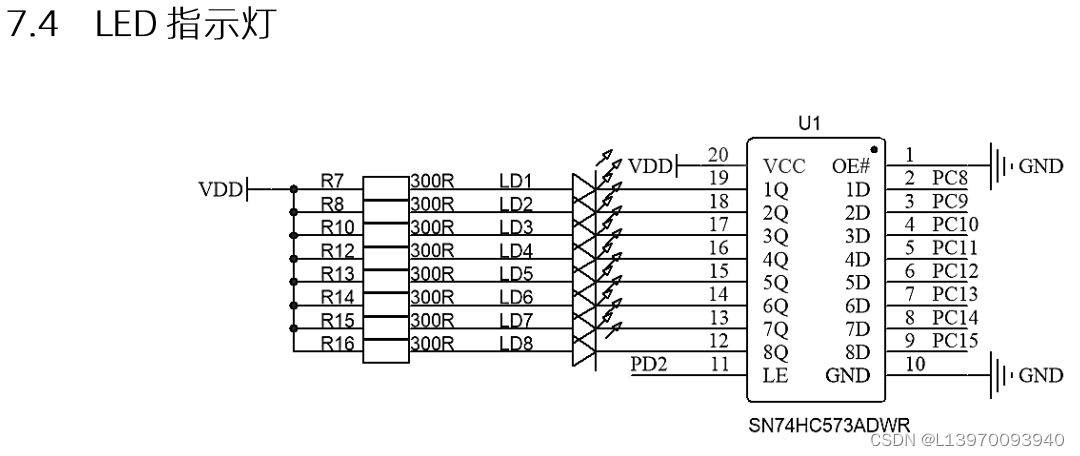

LED部分原理图:
LED以及锁存器

分析:
上图显示了LD1-8的所在引脚位置，我们知道如果要控制LD则要将LE(Load Enable)引脚用PD2拉高，拉高后LD1-8就受PC8-PC15的控制了(此处为低电平电量)

2.CubeMx的配置步骤

注：若对Cubemx的配置方法不明白的，可以参看(这个是学长写的)
【STM32F4】HAL库 CubeMX(一)--------创建工程（点亮LED）

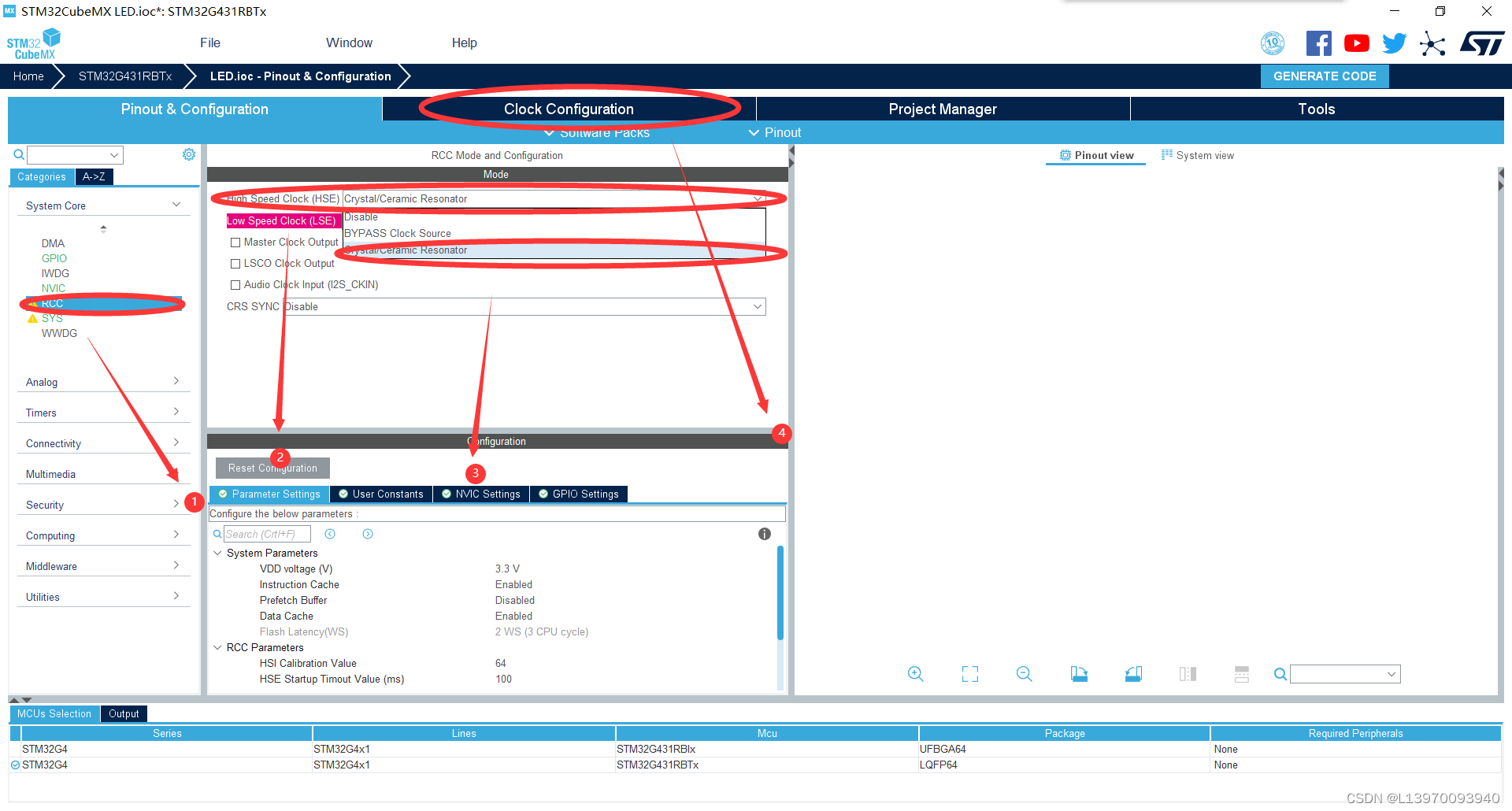

RCC配置如下:
第一大步

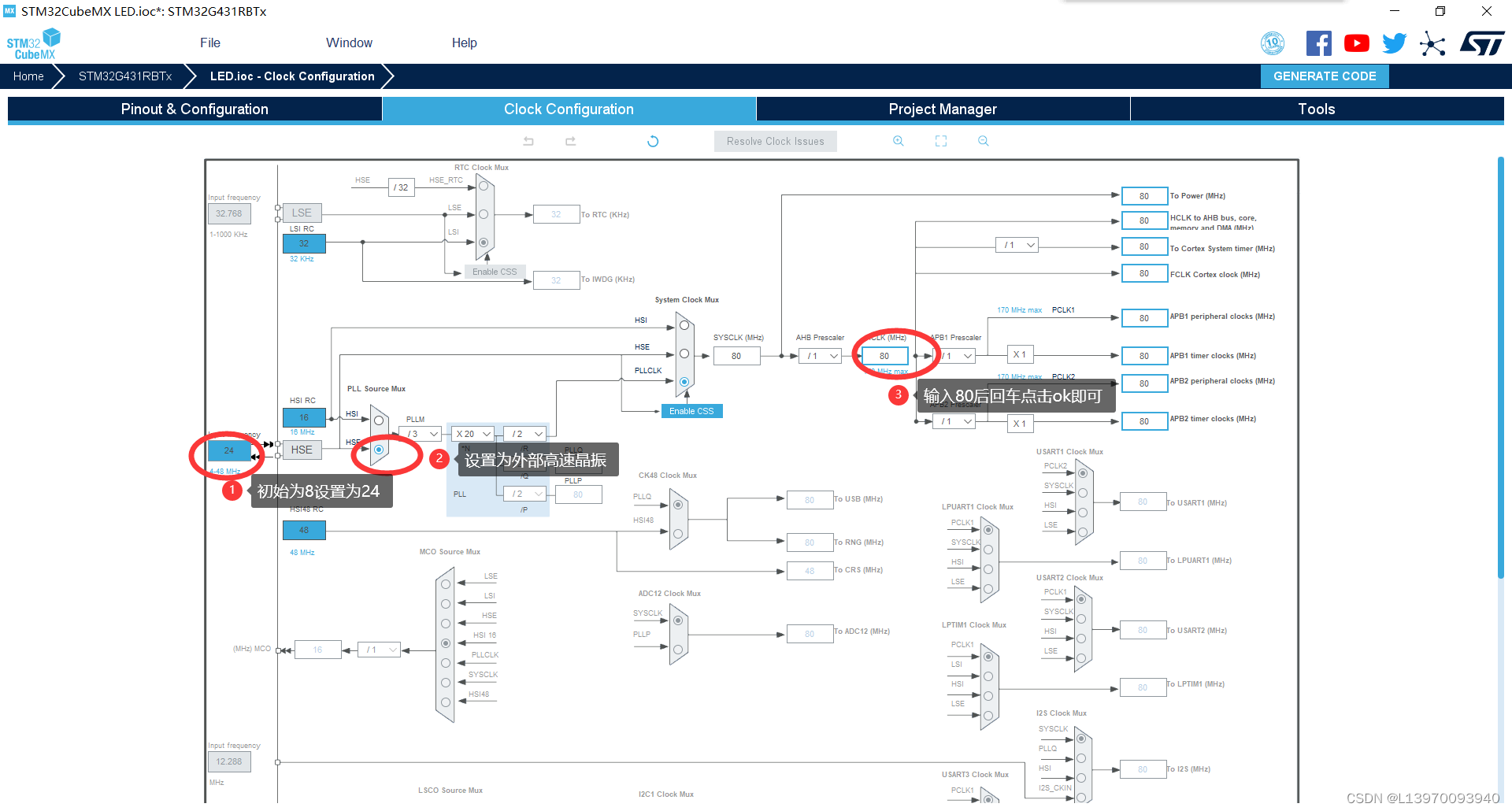

时钟树具体配置

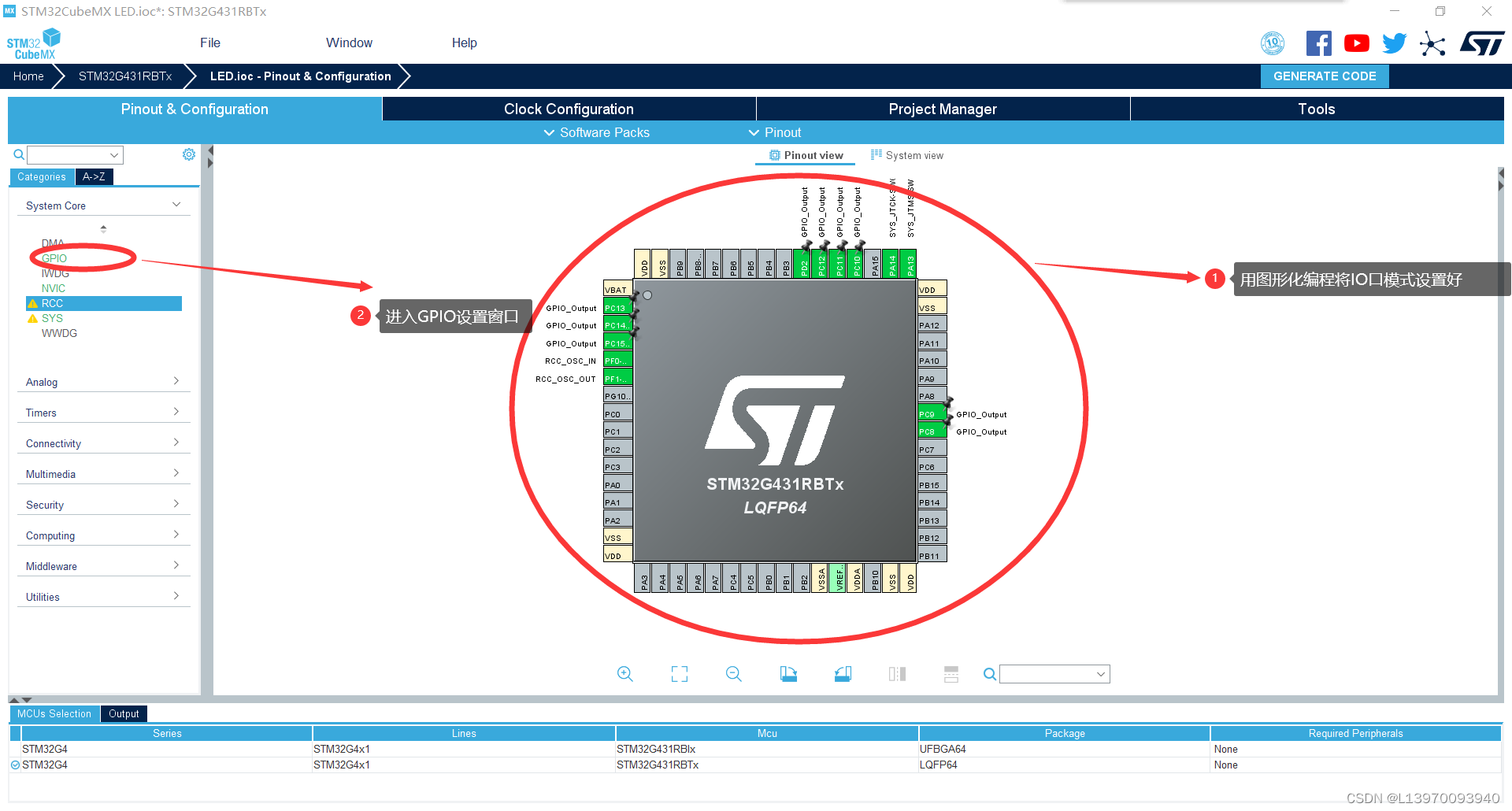

IO配置:

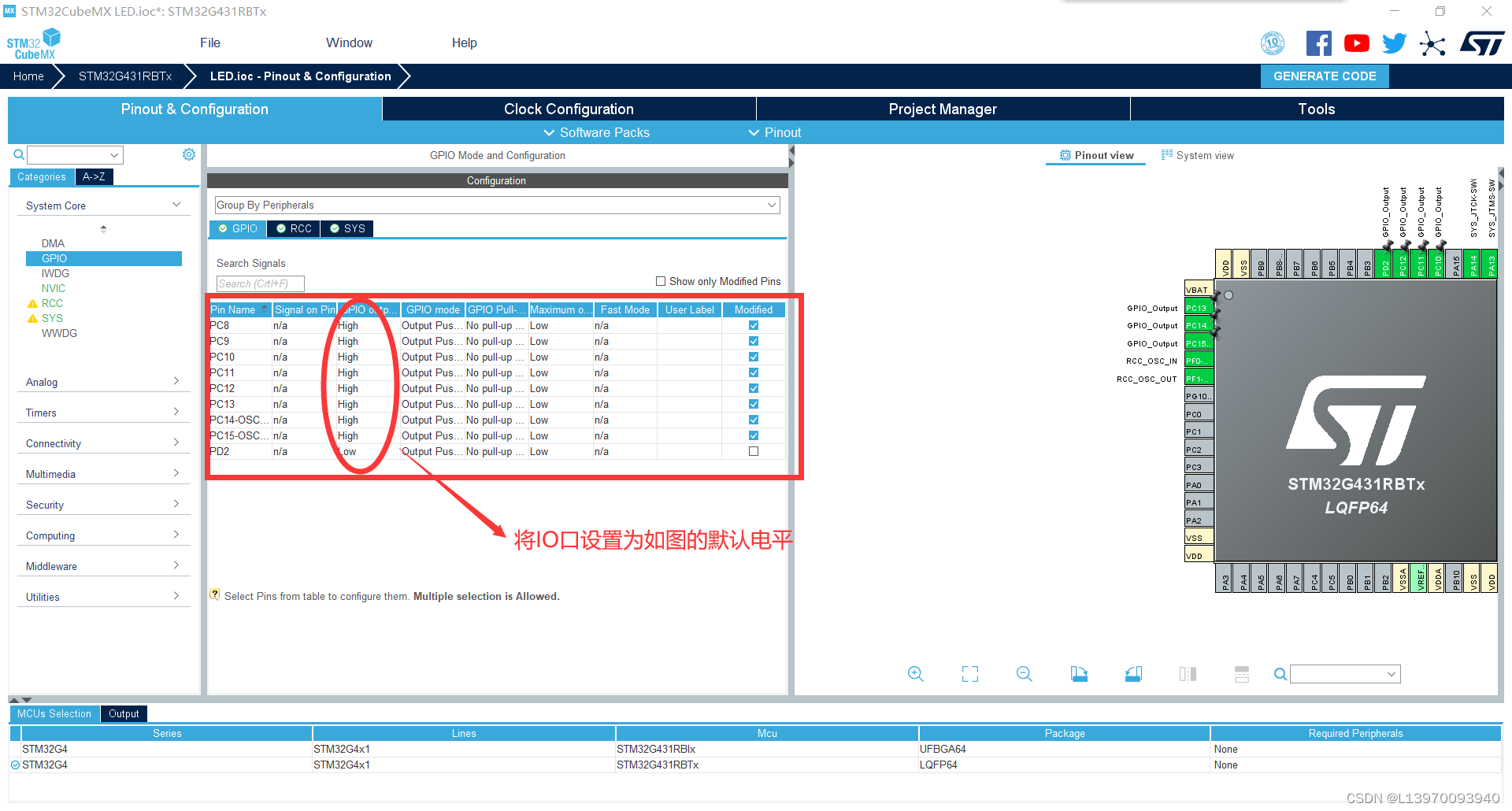

PD2,PC8-PC15设置为GPIO_Output输出模式，PD2设置为默认低电平、PC8-PC15默认高电平
在这里插入图片描述

3.别忘了设置调试接口为SW

在这里插入图片描述

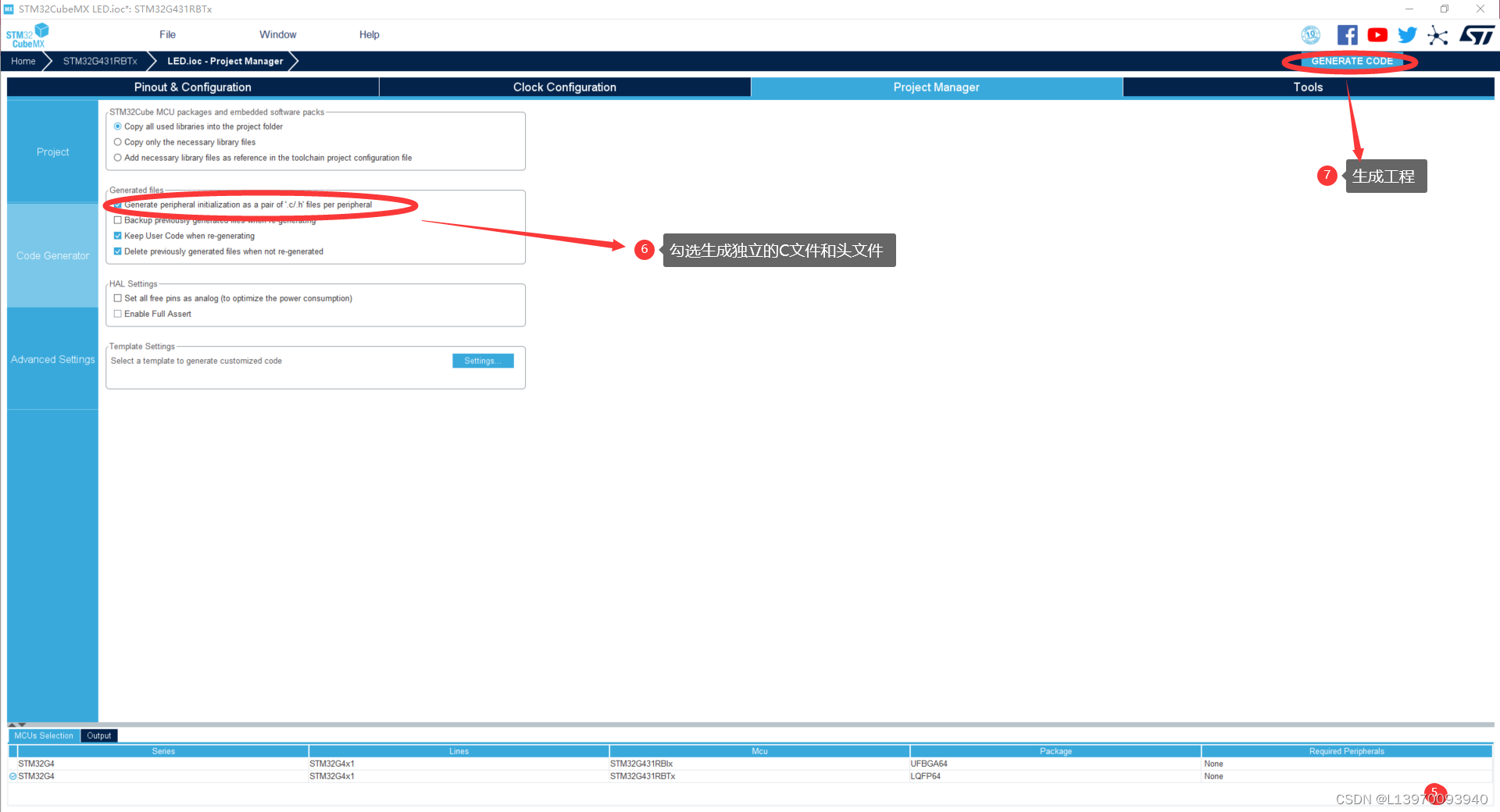

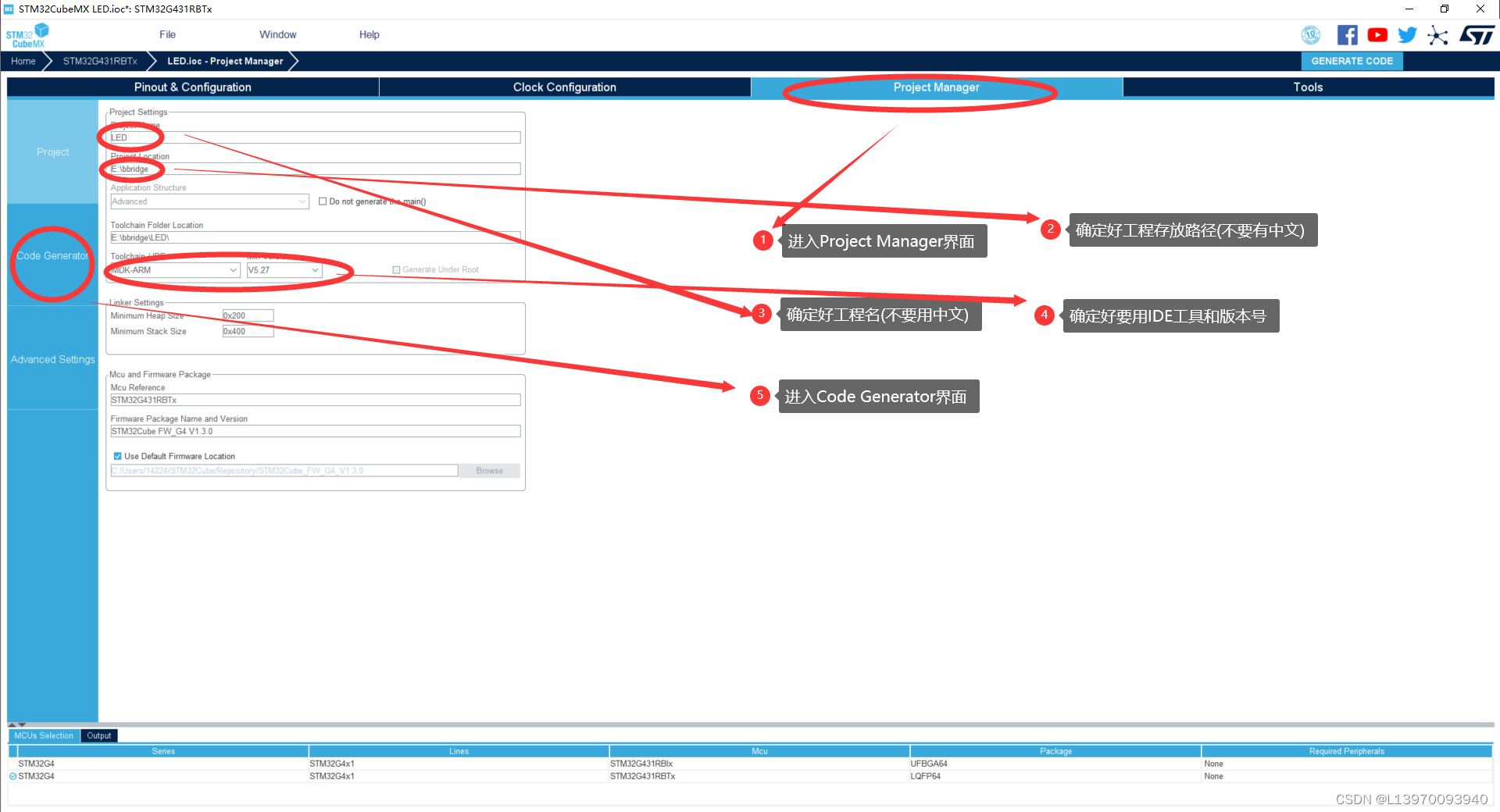

4.生成工程

在这里插入图片描述

5.测试代码

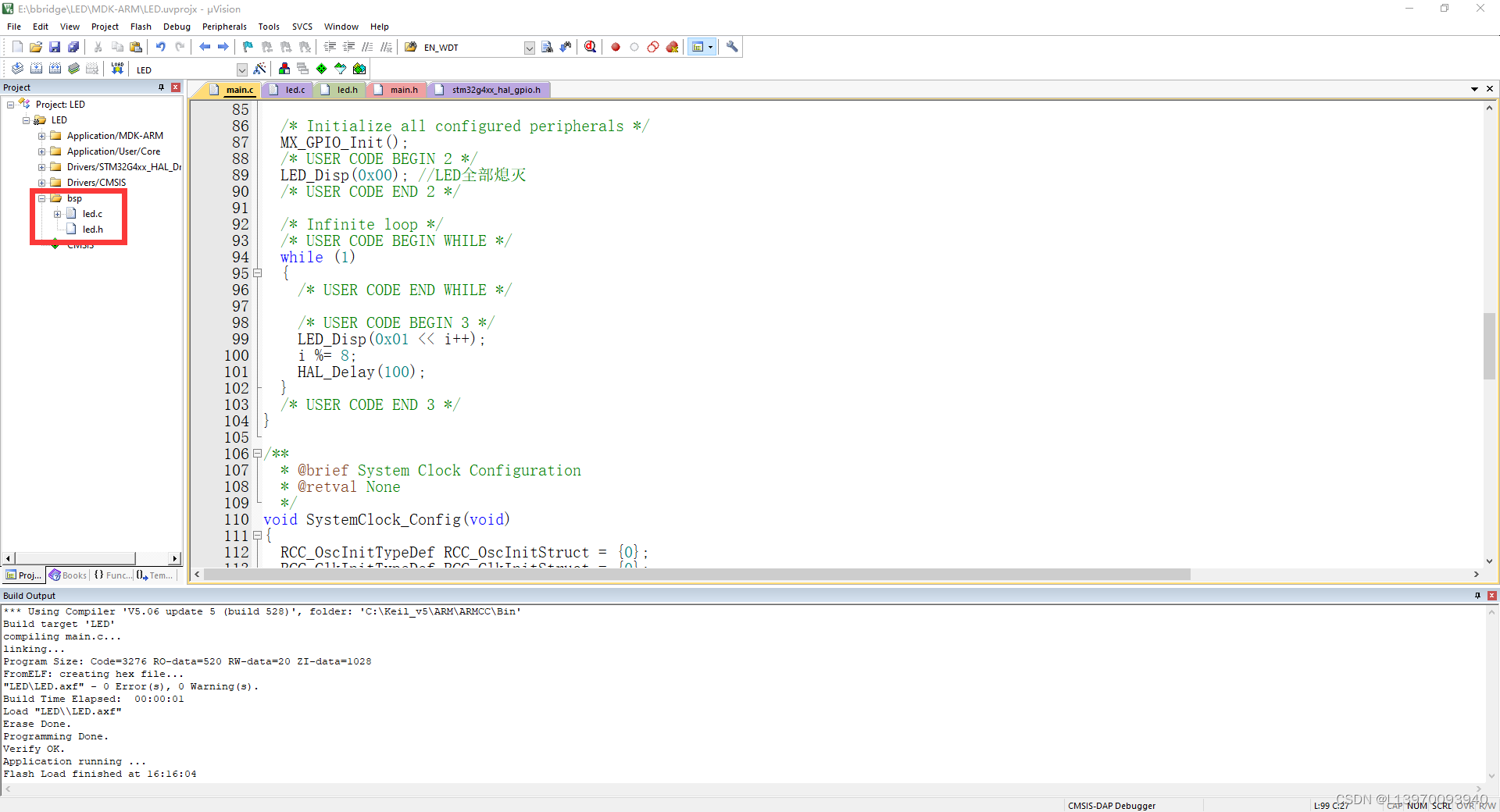

在这里插入图片描述

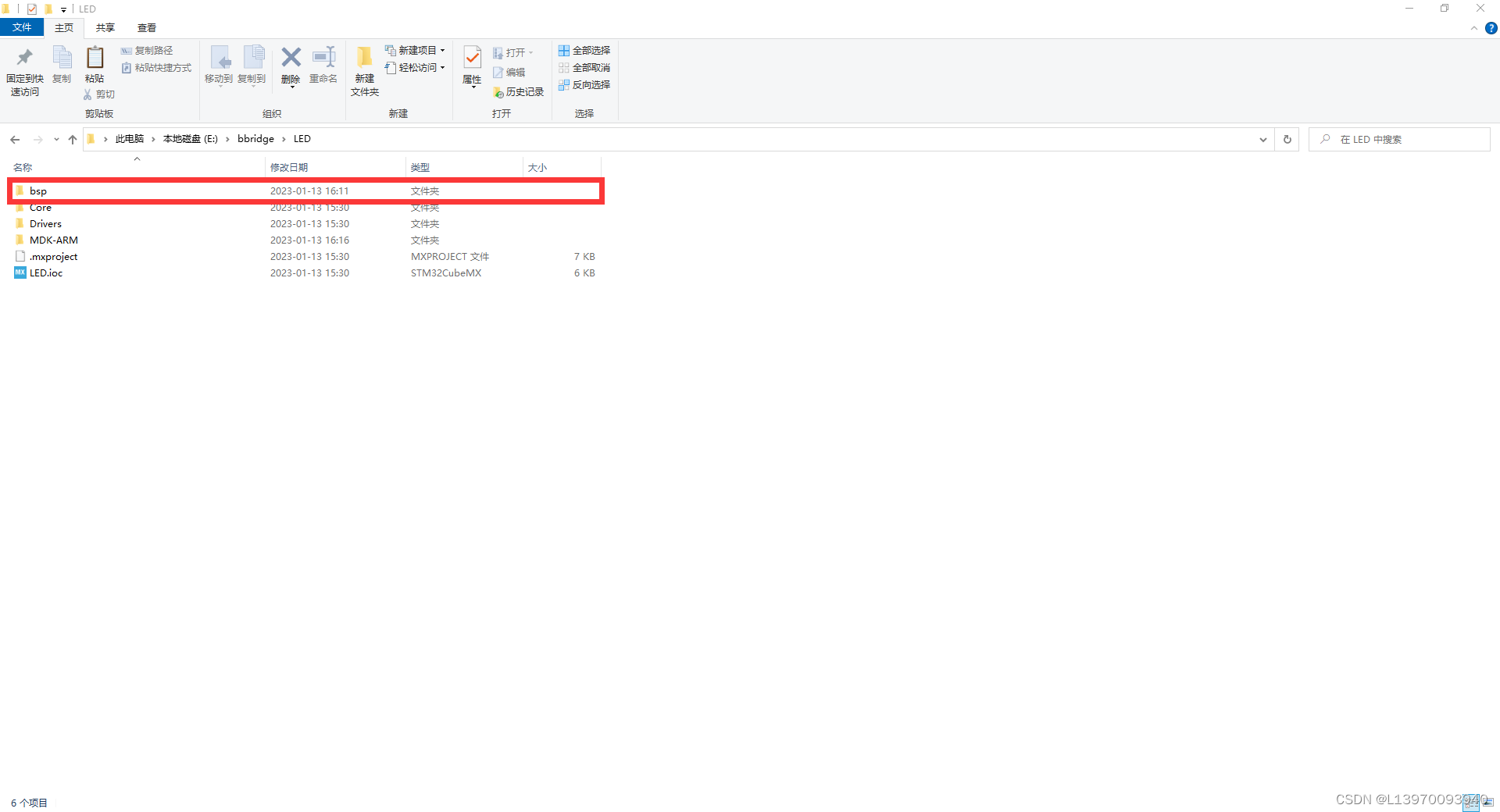

在工程文件夹中新建一个bsp文件夹存放自己写的板级支持包。

创建一个led.c和led.h文件

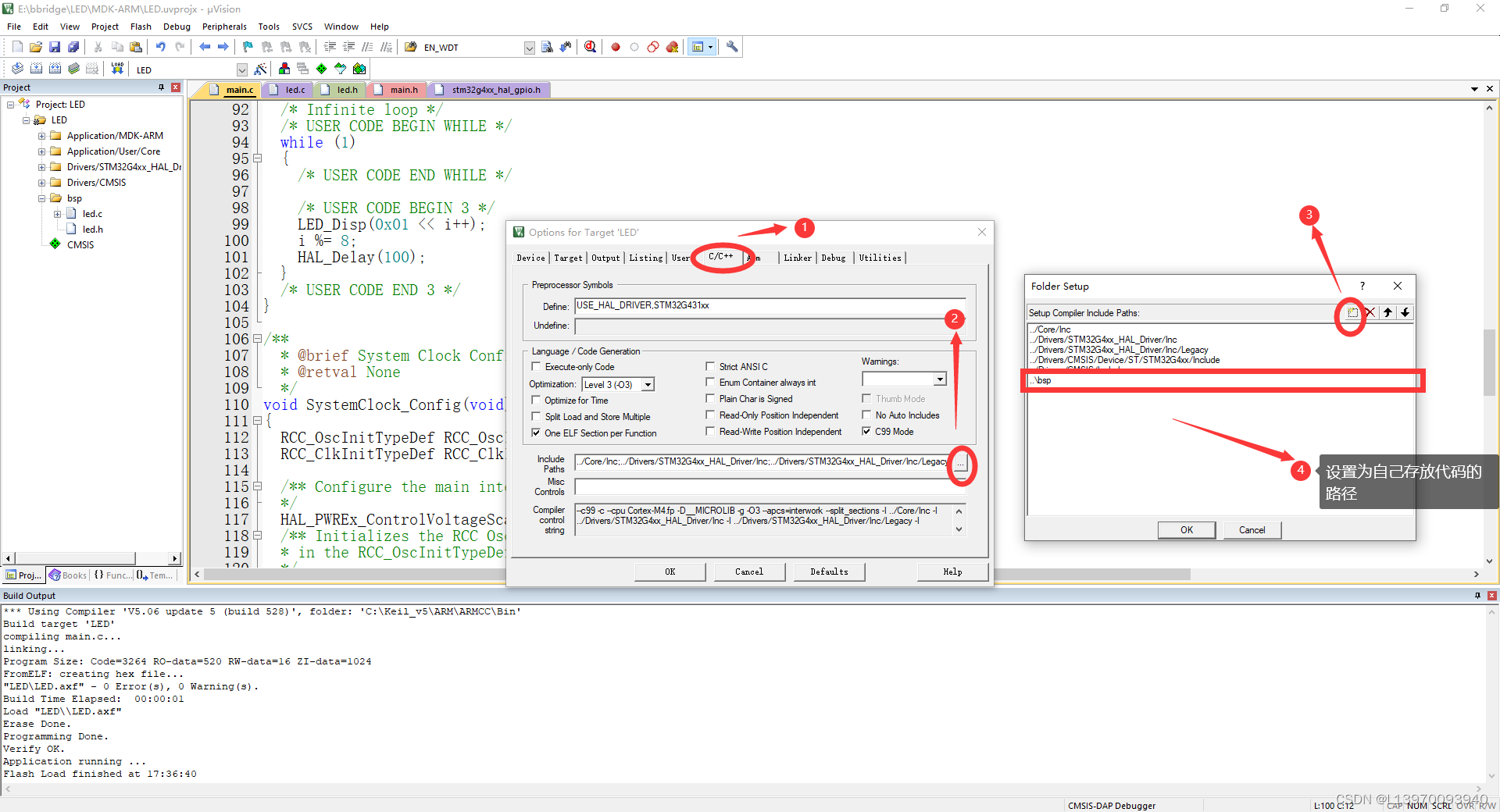

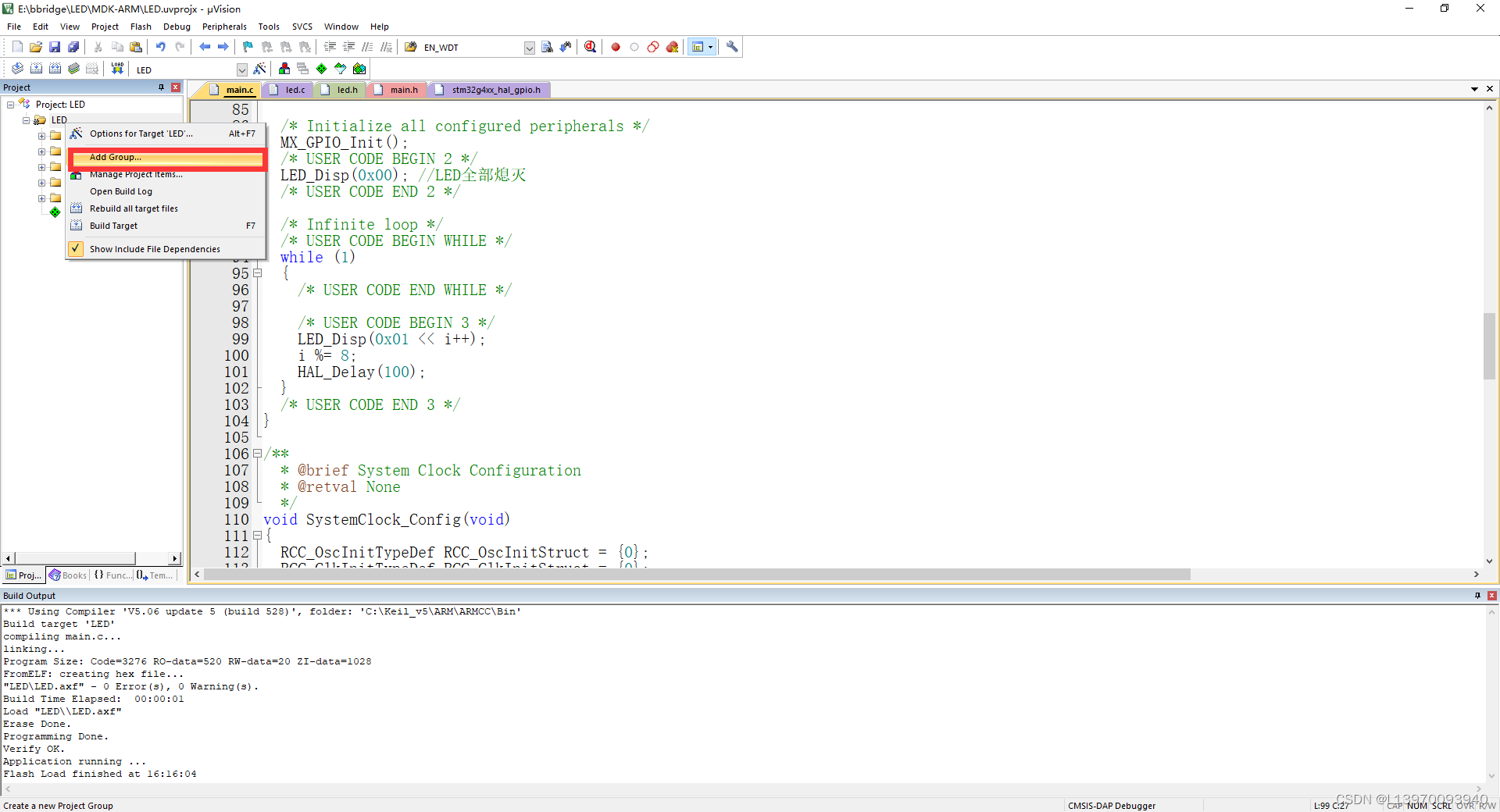

创建一个新组，并命名为bsp。

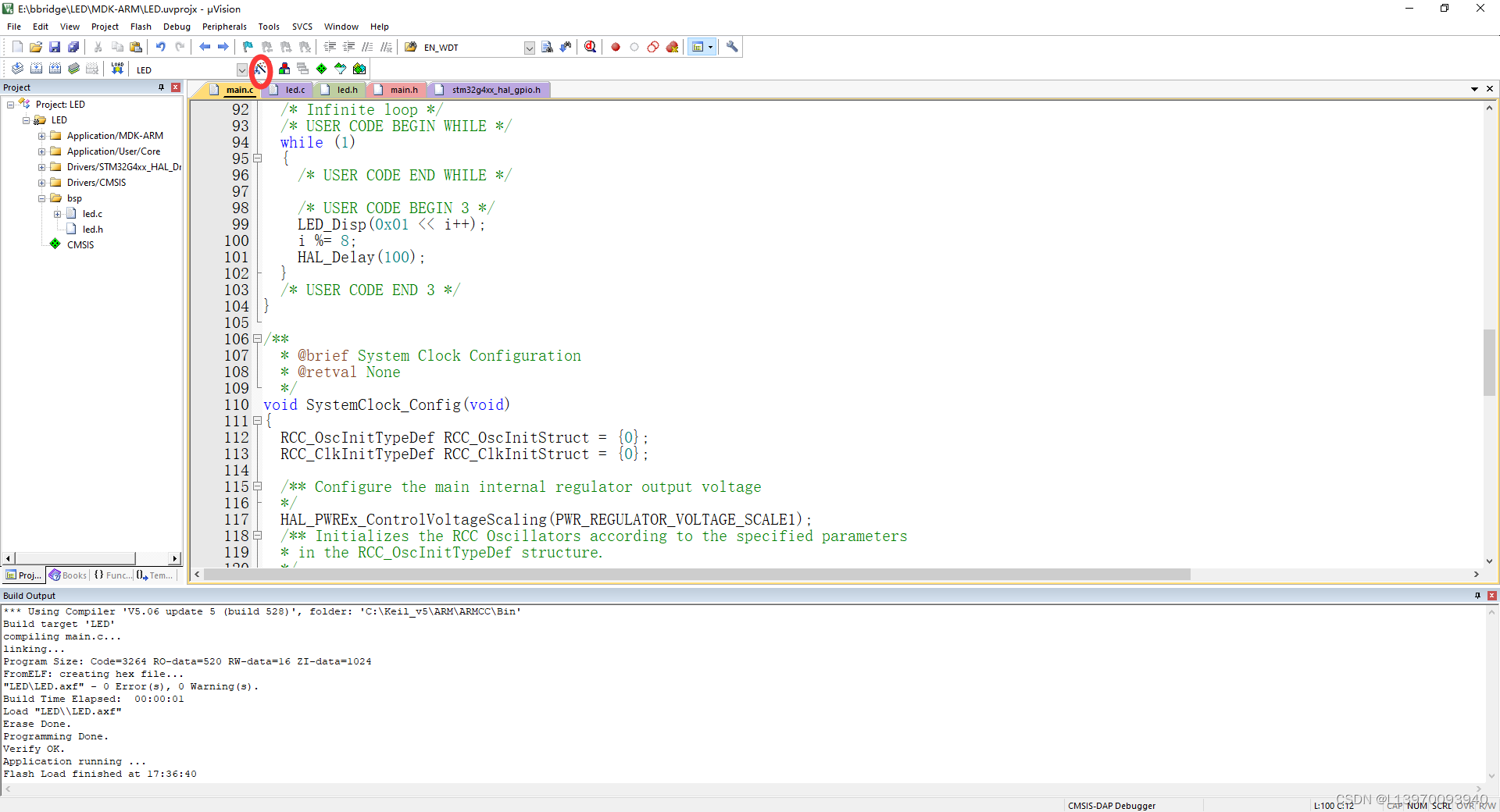

再在bsp里面添加刚刚自己创建的两个文件
led.c代码为:

#include "led.h"

void LED_Disp(unsigned char dsLED)
{
	HAL_GPIO_WritePin(GPIOC, GPIO_PIN_All, GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOC, dsLED << 8, GPIO_PIN_RESET);
	HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2, GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2, GPIO_PIN_RESET);
}

led.h代码为:

#ifndef __LED_H__
#define __LED_H__

#include "main.h"

void LED_Disp(unsigned char dsLED);

#endif

main.c中main函数部分代码:

int main(void)
{
  /* USER CODE BEGIN 1 */
	unsigned char i = 0;
  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */
	LED_Disp(0x00); //LED全部熄灭
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		LED_Disp(0x01 << i++);
		i %= 8;
		HAL_Delay(100);
  }
  /* USER CODE END 3 */
}
