工程来自B站视频[Unity URP Shader]GPU实例化ComputeShader视锥体剔除PBR草地_哔哩哔哩_bilibili
这里仅做一些整理和学习记录,添加注释以及删减我认为不重要的部分,如有侵权请联系我
一键导入资源:https://download.youkuaiyun.com/download/qq_55895529/89857012
使用版本为2022.2.21f1的Unity URP项目
总体处理思路是首先合并需要生成草的网格,随后在每个三角面上生成对应数量的草数据,将草数据传输给计算着色器,计算着色器剔除不在视锥体内的数据,最后把数据传输给GPU绘制函数以绘制大量的草。
对于如何生成草数据的,找到三角面的三个点,在面内随机位置产生,并将TRS数据传入计算着色器。
对于为什么要先合并网格,如果不先合并成一个网格的话,想要计算任意一根草的变换矩阵就相对麻烦,因为要保存草在哪个网格上和相对这个网格的位置偏移,如果只有一个网格就好处理的多。
调用绘制处要注意传入的配置参数,因为在计算着色器中进行了剔除,所以实例数量和产生时已经发生了变化,要先更新到正确的值再传入调用绘制。
using System;
using System.Collections;
using System.Collections.Generic;
using System.Runtime.InteropServices;
using Unity.VisualScripting;
using UnityEngine;
using UnityEngine.Serialization;
using Random = UnityEngine.Random;
[ExecuteAlways]
public class GPUGrassTest : MonoBehaviour
{
#region 编辑器赋值
public float _heigheOffsetColor2=2; // 高度偏移量
public Vector3 _noiseOffset =new Vector3(1f,3.57f,3.28f); // 控制高度的噪声图,offset值
public Color GrassColor1; // 绿色
public Color GrassColor2; // 黄色
public Transform _playerTrans; // 玩家位置 用于计算草被压低的效果
[Header("每单位面积（三角面面积）草的数量，默认为10")] public int _grass_PreUnit = 10;
public Mesh _grassMesh; // 草的网格
[FormerlySerializedAs("_grassMaterial")] public Material grassMaterial; // 草的材质
public MeshFilter[] _terrianMeshGroup; // 数量越少,CPU占用时间越长,GPU占用时间越短
public ComputeShader frustumCulling; // 计算shader
#endregion
#region 缓存
private Camera cam;
private Vector3 scale;
private Matrix4x4 pivotTRS; // TRS:平移旋转缩放的缩写 合并后网格的世界TRS矩阵
// shader属性ID
private static readonly int PlayerPosID = Shader.PropertyToID("_PlayerPos"); // 玩家位置
private static readonly int OffsetPosID = Shader.PropertyToID("_OffsetPos"); //
private static readonly int VpMatrixID = Shader.PropertyToID("_VPMatrix"); // 从世界变换到视图再投影到屏幕的矩阵
private static readonly int CulllResultID = Shader.PropertyToID("CulllResult"); // 裁剪结果Buffer
private static readonly int InstanceCountID = Shader.PropertyToID("instanceCount"); // 实例总数
private static readonly int GrassInfosID = Shader.PropertyToID("GrassInfos"); // 草数据的Buffer
private static readonly int PivotTRSID = Shader.PropertyToID("_PivotTRS"); // 合并后网格的TRS矩阵
private static readonly int GrassInfoBufferID = Shader.PropertyToID("_GrassInfoBuffer"); // 草数据的Buffer
struct GrassInfo // 草的平移旋转缩放信息
{
public Matrix4x4 TRS;
}
private List<GrassInfo> grassInfos = new List<GrassInfo>(); // 草的TRS信息列表
class GrassInfosGroup // 草的信息组
{
public Vector3 Center; // 面片的三个顶点
public GrassInfo[] GrassInfos; // 草的TRS信息
}
private GrassInfosGroup[] _grassUnitGroup; // 每个信息组是一个面片的数据
// 材质属性区块
private MaterialPropertyBlock _materialBlock;
public MaterialPropertyBlock materialPropertyBlock
{
get
{
if (_materialBlock == null)
{
_materialBlock = new MaterialPropertyBlock();
}
return _materialBlock;
}
}
/// <summary>
/// 草数据的Buffer
/// </summary>
private ComputeBuffer GrassInfoBuffer; // 用来传入所有的草数据
/// <summary>
/// 裁剪数据的Buffer
/// </summary>
private ComputeBuffer CullResultBuffer; // 用来接收裁剪完毕的数据
// 传入设置数据Buffer
private ComputeBuffer DrawArgsBuffer;
uint[] argsData = new uint[5] { 0, 0, 0, 0, 0 }; // 设置数据结构,必须有五个整数：每个实例的索引计数、实例计数、起始索引位置、基础顶点位置、起始实例位置
private int FrustumCullingKernel; // 视锥体裁剪内核
#endregion
private void Awake()
{
cam = Camera.main;
scale = transform.localScale;
FrustumCullingKernel = frustumCulling.FindKernel("FrustumCulling"); // 获得视锥体裁剪计算着色器的计算核心
}
void Start()
{
Mesh _terrianMesh = CreateTerrianMesh(); // 合并地形网格
// 获得三角和顶点信息,用于面片计算
var triangles = _terrianMesh.triangles;
var vertices = _terrianMesh.vertices;
// 根据面片个数分配面片草数据的数组大小
_grassUnitGroup = new GrassInfosGroup[triangles.Length / 3];
// 遍历每一个三角形面片
for (var j = 0; j < triangles.Length / 3; j++)
{
// 获取三个顶点的下标
var index1 = triangles[j * 3];
var index2 = triangles[j * 3 + 1];
var index3 = triangles[j * 3 + 2];
// 获取三个顶点
var v1 = new Vector3(vertices[index1].x * scale.x, vertices[index1].y * scale.y,
vertices[index1].z * scale.z);
var v2 = new Vector3(vertices[index2].x * scale.x, vertices[index2].y * scale.y,
vertices[index2].z * scale.z);
var v3 = new Vector3(vertices[index3].x * scale.x, vertices[index3].y * scale.y,
vertices[index3].z * scale.z);
//计算三角面的法向量 因为triangles所存储的顶点顺序都是顺时针,所以返回的法向量一定是面片正面的法向量
var normal = GetFaceNormal(v1, v2, v3);
//计算up到faceNormal的旋转四元数 用于设置草的上方向
var upToNormal = Quaternion.FromToRotation(Vector3.up, normal);
//计算三角面积 根据密度决定三角形中草的数量
var arena = GetAreaOfTriangle(v1, v2, v3);
//计算在该三角面中，需要种植的数量
var countPerTriangle = Mathf.CeilToInt(Mathf.Max(1, _grass_PreUnit * arena));
// 对于一个面片,填充草数据
_grassUnitGroup[j] = new GrassInfosGroup();
// 中心点(物体空间)
_grassUnitGroup[j].Center = (v1 + v2 + v3) / 3;
// 初始化数组容量
_grassUnitGroup[j].GrassInfos = new GrassInfo[countPerTriangle];
// 遍历三角面中每一个草,填充没一根草的数据
for (var i = 0; i < countPerTriangle; i++)
{
// 计算获得三角形内部随机一点物体坐标
var positionInTerrian = RandomPointInsideTriangle(v1, v2, v3);
float yRotation = Random.Range(0, 180); // 随机y旋转
float yScale = Random.Range(0.3f, 1f) ; // 随机y大小
// 设置一根草的TRS,是从合并后网格的世界中心点变换到草的世界中心点的矩阵
var MeshWorldCenterToGrassWorldCenter = Matrix4x4.TRS(positionInTerrian,upToNormal* Quaternion.Euler(0, yRotation, 0), new Vector3(1, yScale, 1));
GrassInfo grassinfo = new GrassInfo
{
TRS = MeshWorldCenterToGrassWorldCenter,
};
grassInfos.Add(grassinfo);
_grassUnitGroup[j].GrassInfos[i] = grassinfo;
}
}
// 到此为止,已经有了每个面片上任意一根草的TRS数据
#region 处理绘制ArgsBuffer
// 释放Buffer
if (DrawArgsBuffer != null)
{
DrawArgsBuffer.Release();
}
// 初始化Buffer, 参数ComputeBufferType.IndirectArguments根据ComputeBuffer used for Graphics.DrawProceduralIndirect, ComputeShader.DispatchIndirect or Graphics.DrawMeshInstancedIndirect arguments选用
// 只有一个参数,放的就是args且数组类型为uint,所示数量为1,步长为args.Length * sizeof(uint)
DrawArgsBuffer = new ComputeBuffer(1, argsData.Length * sizeof(uint), ComputeBufferType.IndirectArguments);
// 这里制作这个参数是为了在update中可以使用这个Buffer去调用DrawMeshInstancedIndirect函数批量绘制网格,使用用例:https://docs.unity3d.com/ScriptReference/Graphics.DrawMeshInstancedIndirect.html
// bufferWithArgs在给定的argsOffset偏移处必须有五个整数：每个实例的索引计数、实例计数、起始索引位置、基础顶点位置、起始实例位置。(这里的argsOffset默认是0)
argsData[0] = (uint)GetOrCreateGrassMesh().GetIndexCount(0); // 对于没有submesh的网格,Mesh.GetIndexCount传入0即是获得自己的顶点索引数量,即索引计数
argsData[1] = (uint)grassInfos.Count; // 草的总数,即实例数
argsData[2] = (uint)GetOrCreateGrassMesh().GetIndexStart(0); // 对于没有submesh的网格,Mesh.GetIndexStart传入0即是获得自己的顶点索引起始位置,即起始索引位置(对于没有submesh的网格,这里肯定是从0开始,不过这么写比较健壮)
argsData[3] = (uint)GetOrCreateGrassMesh().GetBaseVertex(0); // 对于没有submesh的网格,Mesh.GetIndexStart传入0即是获得自己的基顶点索引,即基顶点位置(对于没有submesh的网格,这里肯定是从0开始,不过这么写比较健壮)
argsData[4] = 0;// 起始实例位置
DrawArgsBuffer.SetData(argsData);
#endregion
#region 处理剔除ArgsBuffer
// 释放Buffer
if (CullResultBuffer != null)
{
CullResultBuffer.Release();
}
//不同的ComputeBufferType可能用于支持数据并行、模型并行等不同的分布式训练方法，以及隐式并行和显性并行等不同的并行计算模式。
/*
Default（默认类型）：通常指结构化缓冲区（StructuredBuffer<T>或RWStructuredBuffer<T>），用于存储结构化数据。
Raw：原始ComputeBuffer类型，以字节地址形式访问，提供更低层次的内存操作。
Append：支持附加操作的ComputeBuffer类型，如AppendStructuredBuffer，用于动态添加数据。
Counter：具有计数器的ComputeBuffer类型，用于执行计数操作。
ConstantComputeBuffer：可用作常量缓冲区（一致缓冲区），存储常量数据供着色器访问。
StructuredComputeBuffer：与Default类似，但更明确地表示其用途为结构化缓冲区。
IndirectArguments：用于特定间接绘制或调度操作的ComputeBuffer，如Graphics.DrawProceduralIndirect或ComputeShader.DispatchIndirect的参数。
*/
CullResultBuffer = new ComputeBuffer(grassInfos.Count,Marshal.SizeOf(typeof(Matrix4x4)),ComputeBufferType.Append); // 允许动态添加数据,因为剔除结果需要从计算着色器计算返回
#endregion
#region 处理草信息ArgsBuffer
if (GrassInfoBuffer != null)
{
GrassInfoBuffer.Release();
}
// Default ComputeBuffer type (structured buffer) 和ComputeBufferType.Structured一致
GrassInfoBuffer = new ComputeBuffer(grassInfos.Count, Marshal.SizeOf(typeof(Matrix4x4)), ComputeBufferType.Default);
GrassInfoBuffer.SetData(grassInfos); // 设置数据为所有草的数据
#endregion
#region 给视锥体剔除计算shader传值
// 传入所有草的数据到计算核心
frustumCulling.SetBuffer(FrustumCullingKernel, GrassInfosID, GrassInfoBuffer); // 参数:核心,属性ID,传入数据
frustumCulling.SetInt(InstanceCountID,grassInfos.Count);
#endregion
}
/// <summary>
/// 创建平原网格(把指定的网格组合成一整个网格)
/// </summary>
/// <returns></returns>
private Mesh CreateTerrianMesh()
{
CombineInstance[] combines = new CombineInstance[_terrianMeshGroup.Length]; // 网格组合
Mesh mesh = new Mesh();
for (int i = 0; i < _terrianMeshGroup.Length; i++) // 遍历列表中的所有网格,组合到一个网格中去
{
// 访问sharedMesh可以避免创建mesh实例
combines[i].mesh = _terrianMeshGroup[i].sharedMesh;
// 计算从合并前转换到合并后位置的矩阵
// 合并前的物体空间位置(根据物体的坐标系转换到世界空间,然后根据新的物体空间坐标系转换到物体空间)即完成合并前到合并后的位置变换
combines[i].transform = transform.worldToLocalMatrix * _terrianMeshGroup[i].transform.localToWorldMatrix;
// 合并网格,同时合并submesh 合并后的法线会自动计算,但是切线信息需要手动处理
mesh.CombineMeshes(combines, true);
mesh.RecalculateTangents();
}
return mesh;
}
// Update is called once per frame
void Update()
{
// 计算组合模型的中心TRS
Quaternion rotation = transform.rotation;
Vector3 position = transform.position;
pivotTRS.SetTRS(position, rotation, Vector3.one);
// 传入shader各种需要的数据
grassMaterial.SetMatrix(PivotTRSID,pivotTRS);
grassMaterial.SetVector(PlayerPosID,_playerTrans.position);
grassMaterial.SetColor("_BaseColor",GrassColor1);
grassMaterial.SetColor("_BaseColor2",GrassColor2);
grassMaterial.SetFloat("_HeightOffset_BaseColor2",_heigheOffsetColor2);
grassMaterial.SetVector("_NoiseOffset",_noiseOffset);
grassMaterial.SetVector(PlayerPosID,_playerTrans.position);
frustumCulling.SetMatrix(PivotTRSID,pivotTRS);
// SetCounterValue仅用于ComputeBufferType.append/ComputeBufferType.Counter的缓冲区,当缓冲区通过Graphics.SetRandomWriteTarget绑定时，无法调用 SetCounterValue。
CullResultBuffer.SetCounterValue(0); // 在传入计算shader前重置计数器值
frustumCulling.SetBuffer(FrustumCullingKernel, CulllResultID, CullResultBuffer);
// 计算相机的VP矩阵
Matrix4x4 v = cam.worldToCameraMatrix;
Matrix4x4 p = cam.projectionMatrix;
Matrix4x4 vp = p * v;
// 传入VP矩阵
frustumCulling.SetMatrix(VpMatrixID,vp);
// 调用计算shader计算视锥体裁剪后的结果
// 注意：frustumCulling.Dispatch是异步的，不会等待计算完成
// 在computeShader中x维度的线程组有640个线程,所以当草的数量不足640个时只需要一个x维度线程组,每多640个草时多添加一个x维度线程组
frustumCulling.Dispatch(FrustumCullingKernel, 1 + (grassInfos.Count / 640), 1, 1);
// CopyCount仅用于ComputeBufferType.append/ComputeBufferType.Counter的缓冲区
// 这里是为了将计数器值复制到 DrawArgsBuffer 的第二个元素位置（实例计数）才使用了sizeof(uint)。
ComputeBuffer.CopyCount(CullResultBuffer, DrawArgsBuffer, sizeof(uint));
// 传入草的TRS数据和组合模型的世界中心点数据,用于让草材质绘制
grassMaterial.SetVector(OffsetPosID, transform.position);
grassMaterial.SetBuffer(GrassInfoBufferID, CullResultBuffer);
// 边界直接设置足够大即可,因为已经根据视锥体剔除过了,不会有过度绘制
Bounds renderBound = new Bounds(transform.position, new Vector3(1000f, 1000f, 1000f));
// This function is now [obsolete]. Use Graphics.RenderMeshIndirect instead. Draws the same mesh multiple times using GPU instancing. This function only works on platforms that support compute shaders.
// 使用此方法的网格不会被视锥体或烘焙遮挡器进一步剔除，也不会根据透明度或深度进行排序
// bufferWithArgs在给定的argsOffset偏移处必须有五个整数：每个实例的索引计数、实例计数、起始索引位置、基础顶点位置、起始实例位置。(这里的argsOffset默认是0)
// https://docs.unity3d.com/ScriptReference/Graphics.DrawMeshInstancedIndirect.html
// 在用例中仅在实例数量发生变化时重新绘制,这里或许因为风力及交互原因需要帧绘制,验证!!!
Graphics.DrawMeshInstancedIndirect(GetOrCreateGrassMesh(), 0, grassMaterial, renderBound, DrawArgsBuffer);
}
private void OnDisable()
{
ReleaseBuffer(DrawArgsBuffer);
ReleaseBuffer(CullResultBuffer);
ReleaseBuffer(GrassInfoBuffer);
}
/// <summary>
/// 释放Buffer
/// </summary>
private void ReleaseBuffer(ComputeBuffer buffer)
{
if (buffer!=null)
{
buffer.Release();
buffer = null;
}
}
/// <summary>
/// 获得草网格,如果没有就创建(这里创建的草就是简单的单面片,如果需要细化在这里处理)
/// </summary>
/// <returns></returns>
Mesh GetOrCreateGrassMesh()
{
return _grassMesh;
}
//计算三角形面积
public float GetAreaOfTriangle(Vector3 p1, Vector3 p2, Vector3 p3)
{
Vector3 v12 = p2 - p1;
Vector3 v13 = p3 - p1;
Vector3 crossProduct = Vector3.Cross(v12, v13); // 两个向量的叉积 向量12的长度 * 向量13的长度 * sin(两向量夹角) = 以12为底 * 三角形的高
return 0.5f * crossProduct.magnitude; // 三角形面积公式: 底 * 高 / 2
}
/// <summary>
/// 计算三角面的法向量 这里只有当传入的顶点为顺时针排序时,计算的结果才准确为正面的法向量,否则不确定法向量的方向
/// </summary>
public Vector3 GetFaceNormal(Vector3 p1, Vector3 p2, Vector3 p3)
{
var v12 = p2 - p1;
var v13 = p3 - p1;
return Vector3.Cross(v12, v13);
}
/// <summary>
/// 三角形内部，取平均分布的随机点
/// </summary>
public Vector3 RandomPointInsideTriangle(Vector3 p1, Vector3 p2, Vector3 p3)
{
var x = Random.Range(0, 1f);
var y = Random.Range(0, 1f);
//如果随机到了右上区域，那么反转到左下 这是因为x和y再(0,1)随机,是一个正方形,而三角形仅存在于三点形成的左下区域
if (y > 1 - x)
{
var temp = y;
y = 1 - x;
x = 1 - temp;
}
var v12 = p2 - p1;
var v13 = p3 - p1;
return p1 + x * v12 + y * v13;
}
}在计算着色器里通过传入的信息计算出AABB盒的八个顶点的世界位置,以此转换为NDC坐标,三个分量范围都为0到1,如果八个顶点都不在这个范围内则可判定为不在视锥体中,执行剔除。
Shader "Kerzh/URP/Grass_Shader"
{
//面板属性
Properties
{
[Enum(Off, 0, Front, 1, Back, 2)]
_Cull("Cull Mode", Float) = 2.0
_NoiseSmoothnessMin("NoiseSmoothnessMin",float)=0
_NoiseSmoothnessMax("NoiseSmoothnessMax",float)=1
_NoiseScale("NoiseScale",Vector)=(1,1,1,1)
_NoiseOffset("NoiseOffset",Vector)=(0,0,0,0)
_HeightOffset_BaseColor2("基础颜色2的高度偏移",float)=1
//基础颜色
[MainColor]_BaseColor("基础颜色", Color) = (1,1,1,1)
_BaseColor2("基础颜色2", Color) = (1,1,1,1)
//纹理贴图
[MainTexture]_BaseMap ("主贴图", 2D) = "white" {}
_EmissionIntensity ("自发光强度", float) = 1
_EmissionMap ("自发光", 2D) = "black" {}
[Toggle]_AlphaTest("AlphaTest",float)=1
_Cutoff("Alpha Cutoff", Range(0.0, 1.0)) = 0.5
_NormalLetp("法线向上的分布", Range(0.0, 1.0)) = 1.0
//法线强度
_NormalScale("法线强度", Float) = 1.0
//法线贴图
_NormalTex("法线贴图", 2D) = "bump" {}
_Roughness("Roughness", Range(0.0, 1.0)) = 0.5
[ToggleOff] _Inv_Roughness("Inv_Roughness", Float) = 0.0
_RoughnessMap("RoughnessMap",2D) = "White" {}
_Metallic("Metallic", Range(0.0, 1.0)) = 0.0
_MetallicMap("Metallic", 2D) = "white" {}
_OcclusionStrength("Strength", Range(0.0, 1.0)) = 1.0
_OcclusionMap("Occlusion", 2D) = "white" {}
[Header(Wind)]
_WindAIntensity("_WindAIntensity", Float) = 1.77
_WindAFrequency("_WindAFrequency", Float) = 4
_WindATiling("_WindATiling", Vector) = (0.1,0.1,0)
_WindAWrap("_WindAWrap", Vector) = (0.5,0.5,0)
_WindBIntensity("_WindBIntensity", Float) = 0.25
_WindBFrequency("_WindBFrequency", Float) = 7.7
_WindBTiling("_WindBTiling", Vector) = (.37,3,0)
_WindBWrap("_WindBWrap", Vector) = (0.5,0.5,0)
_WindCIntensity("_WindCIntensity", Float) = 0.125
_WindCFrequency("_WindCFrequency", Float) = 11.7
_WindCTiling("_WindCTiling", Vector) = (0.77,3,0)
_WindCWrap("_WindCWrap", Vector) = (0.5,0.5,0)
}
SubShader
{
Tags
{
"RenderPipeline"="UniversalPipeline" "RenderType"="Opaque" "Queue"="Geometry"
}
LOD 100
HLSLINCLUDE
#pragma target 4.5
// 开启GPU实例化渲染
// GPU 实例化可在所有平台上使用，除了 WebGL 1.0。
// https://docs.unity3d.com/Manual/GPUInstancing.html
// https://docs.unity3d.com/Manual/gpu-instancing-shader.html
// SRP Batcher 和 GPU Instancing 共存的状态,通常来说SRP Batcher的优先级更高,但绘制是通过Graphics.RenderMeshInstanced调用绘制的,绕过了object层,所以使用的是GPU Instancing
#pragma instancing_options renderinglayer
#include "GrassLitInput.hlsl"
// 不知何处得来的噪声函数
float3 mod3D289(float3 x) { return x - floor(x / 289.0) * 289.0; }
float4 mod3D289(float4 x) { return x - floor(x / 289.0) * 289.0; }
float4 permute(float4 x) { return mod3D289((x * 34.0 + 1.0) * x); }
float4 taylorInvSqrt(float4 r) { return 1.79284291400159 - r * 0.85373472095314; }
float snoise(float3 v)
{
const float2 C = float2(1.0 / 6.0, 1.0 / 3.0);
float3 i = floor(v + dot(v, C.yyy));
float3 x0 = v - i + dot(i, C.xxx);
float3 g = step(x0.yzx, x0.xyz);
float3 l = 1.0 - g;
float3 i1 = min(g.xyz, l.zxy);
float3 i2 = max(g.xyz, l.zxy);
float3 x1 = x0 - i1 + C.xxx;
float3 x2 = x0 - i2 + C.yyy;
float3 x3 = x0 - 0.5;
i = mod3D289(i);
float4 p = permute(
permute(permute(i.z + float4(0.0, i1.z, i2.z, 1.0)) + i.y + float4(0.0, i1.y, i2.y, 1.0)) + i.x +
float4(0.0, i1.x, i2.x, 1.0));
float4 j = p - 49.0 * floor(p / 49.0); // mod(p,7*7)
float4 x_ = floor(j / 7.0);
float4 y_ = floor(j - 7.0 * x_); // mod(j,N)
float4 x = (x_ * 2.0 + 0.5) / 7.0 - 1.0;
float4 y = (y_ * 2.0 + 0.5) / 7.0 - 1.0;
float4 h = 1.0 - abs(x) - abs(y);
float4 b0 = float4(x.xy, y.xy);
float4 b1 = float4(x.zw, y.zw);
float4 s0 = floor(b0) * 2.0 + 1.0;
float4 s1 = floor(b1) * 2.0 + 1.0;
float4 sh = -step(h, 0.0);
float4 a0 = b0.xzyw + s0.xzyw * sh.xxyy;
float4 a1 = b1.xzyw + s1.xzyw * sh.zzww;
float3 g0 = float3(a0.xy, h.x);
float3 g1 = float3(a0.zw, h.y);
float3 g2 = float3(a1.xy, h.z);
float3 g3 = float3(a1.zw, h.w);
float4 norm = taylorInvSqrt(float4(dot(g0, g0), dot(g1, g1), dot(g2, g2), dot(g3, g3)));
g0 *= norm.x;
g1 *= norm.y;
g2 *= norm.z;
g3 *= norm.w;
float4 m = max(0.6 - float4(dot(x0, x0), dot(x1, x1), dot(x2, x2), dot(x3, x3)), 0.0);
m = m * m;
m = m * m;
float4 px = float4(dot(x0, g0), dot(x1, g1), dot(x2, g2), dot(x3, g3));
return 42.0 * dot(m, px);
}
// 获得噪声值
float GetNoiseLerpValue(float3 pivotPosWS)
{
return saturate(smoothstep(_NoiseSmoothnessMin,_NoiseSmoothnessMax,snoise(_NoiseScale * mul(Inverse(_PivotTRS),pivotPosWS-mul(unity_ObjectToWorld,float4(0,0,0,1)))+_NoiseOffset)));
}
// 根据沿任意轴的旋转矩阵公式可得出 详情可参考3D游戏与计算机图形学中的数学方法(第三版)P46内容
float3 RotateVector(float3 v, float3 axis, float angle)
{
float angleRad = radians(angle);
float c = cos(angleRad);
float s = sin(angleRad);
float3x3 rotationMatrix = float3x3(
c + (1 - c) * axis.x * axis.x,
(1 - c) * axis.x * axis.y - s * axis.z,
(1 - c) * axis.x * axis.z + s * axis.y,
(1 - c) * axis.y * axis.x + s * axis.z,
c + (1 - c) * axis.y * axis.y,
(1 - c) * axis.y * axis.z - s * axis.x,
(1 - c) * axis.z * axis.x - s * axis.y,
(1 - c) * axis.z * axis.y + s * axis.x,
c + (1 - c) * axis.z * axis.z
);
return mul(rotationMatrix, v);
}
// 根据实例ID获得世界锚点位置 _GrassInfoBuffer从CPU获取数据
float3 GetGrassWorldPivotPosByInstanceID(uint instanceID)
{
// TRS矩阵的最后一列代表位移信息,所以分别取每一行的w组合出来就是最后一列的位移信息了
float3 pivotPosWS = float3(_GrassInfoBuffer[instanceID].TRS[0].w, _GrassInfoBuffer[instanceID].TRS[1].w, _GrassInfoBuffer[instanceID].TRS[2].w);
pivotPosWS = mul(_PivotTRS, float4(pivotPosWS, 1)); // 再把相对于组合模型中心的位置变换到世界位置
return pivotPosWS;
}
// 根据玩家所在位置计算草的压倒效果 传入为顶点的物体位置和实例ID
float4 GetInstanceGrassWorldPos(float4 vertexPosOS, uint instanceID)
{
float3 pivotPosWS = GetGrassWorldPivotPosByInstanceID(instanceID); // 传入的草世界锚点位置
float4x4 grassObjTOWorld = mul(_PivotTRS,_GrassInfoBuffer[instanceID].TRS); // 草世界锚点变换矩阵
float3 playerPosOS = mul(Inverse(grassObjTOWorld),float4(_PlayerPos,1)); // 玩家在草物体空间的相对位置
float3 pivotPosOS = mul(Inverse(grassObjTOWorld),float4(pivotPosWS,1)); // 草的锚点在草物体空间的相对位置 根据模型建模是否规范,不一定是(0,0,0)
/*
为什么 pivotPosOS 可能不等于 (0,0,0)
锚点位置的定义：如果模型的锚点（在建模软件中设置的）并不在物体空间的原点 (0,0,0)，那么在进行转换时，pivotPosOS 的值就不会是 (0,0,0)。
变换矩阵的影响：即使锚点在物体空间的原点，变换矩阵 m 也可能包含平移、旋转或缩放，这会影响最终的 pivotPosOS 计算结果。
*/
float3 upDirOS=float4(0,1,0,0); // 上方向
float3 toPosDirOS = normalize(pivotPosOS.xyz - playerPosOS); // 草物体空间的玩家指向草的向量
float3 rotateAxis = normalize(cross(upDirOS, toPosDirOS)); // 旋转轴,绕此轴做正向旋转即草的压倒方向
float mask = 1 - smoothstep(0.5 , 1, saturate(distance(_PlayerPos, pivotPosWS.xyz) - 0.5)); // 草在玩家附近的压倒mask值
vertexPosOS.xyz = RotateVector(vertexPosOS, rotateAxis, 60 * mask); // 最大压倒角度为60度,旋转后覆盖顶点的位置
float4 positionWS = mul(grassObjTOWorld , vertexPosOS); // 压倒后变换回草的世界坐标
return positionWS;
}
// 处理风力影响
float4 GetWindGrassWorldPos(float4 posOS, float4 posWS)
{
// UNITY_MATRIX_V 第一行表示相机的右方向向量
// UNITY_MATRIX_V 第二行表示相机的上方向向量
// UNITY_MATRIX_V 第三行表示相机的前方向向量
// UNITY_MATRIX_V 第三列表示相机在世界空间中的位置
float3 cameraTransformRightWS = UNITY_MATRIX_V[0].xyz;
// 三重叠加
float wind = 0;
wind += (sin(_Time.y * _WindAFrequency + posWS.x * _WindATiling.x + posWS.z * _WindATiling.y) *
_WindAWrap.x + _WindAWrap.y) * _WindAIntensity; //windA
wind += (sin(_Time.y * _WindBFrequency + posWS.x * _WindBTiling.x + posWS.z * _WindBTiling.y) *
_WindBWrap.x + _WindBWrap.y) * _WindBIntensity; //windB
wind += (sin(_Time.y * _WindCFrequency + posWS.x * _WindCTiling.x + posWS.z * _WindCTiling.y) *
_WindCWrap.x + _WindCWrap.y) * _WindCIntensity; //windC
// 越高受风影响越大
wind *= posOS.y;
// 摆动方向永远都是相机右向
float3 windOffset = cameraTransformRightWS * wind;
// 施加作用
posWS.xyz += windOffset;
return posWS;
}
ENDHLSL
Pass
{
Tags
{
"LightMode"="UniversalForward"
}
Cull [_Cull]
HLSLPROGRAM
#pragma vertex vert
#pragma fragment frag
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"
#include "./PBR_Func.hlsl"
// -------------------------------------声明关键字
//声明关键字shader_feature、multi_compile、dynamic_branch，前两个都是编译时确定，有变体。shader_feature会自动剔除没有使用的。dynamic_branch是实时的，没有变体，可以使用关键字更改着色器行为
//全局关键字限制256个，unity已经用了六十几个，为了避免不够用可以使用本地关键字【声明】_local
/*
multi_compile和shader_feature的区别
变体生成：multi_compile会生成所有可能的变体，而shader_feature仅生成材质中用到的变体。这意味着使用shader_feature可以更有效地管理变体数量，避免不必要的内存占用。
控制层级：shader_feature的变体生成是基于材质球的，只能通过调整材质来控制。未被选择的变体会在打包时被舍弃，因此其声明的变体不能通过代码控制。相比之下，multi_compile是全局的，其变体生成不受材质球限制。
*/
//#pragma shader_feature _INV_ROUGHNESS_OFF
// 定义一个Toggle属性时,会自动添加一个关键字,[Toggle]_AlphaTest("Alpha Test", Float) = 1 约定通常是将属性名称转换为大写，并在前面加上下划线 _
// 如果是[ToggleOff]似乎会生成后缀为_OFF的关键字
//#pragma shader_feature_local _ALPHATEST_ON
#pragma multi_compile _MAIN_LIGHT_SHADOWS_SCREEN
#pragma multi_compile _ _SHADOWS_SOFT // 当编译着色器时，如果没有定义任何标志（即只使用第一个_)也就是不带软阴影的版本
#pragma multi_compile _ADDITIONAL_LIGHTS
#pragma multi_compile_fog
//定义模型原始数据结构
struct VertexInput
{
//物体空间顶点坐标
float4 positionOS : POSITION;
//模型UV坐标
float2 uv : TEXCOORD0;
//模型法线
float4 normalOS : NORMAL;
//物体空间切线
float4 tangentOS : TANGENT;
UNITY_VERTEX_INPUT_INSTANCE_ID // 为了能够访问实例数据
};
//定义顶点程序片段与表i面程序片段的传递数据结构
struct VertexOutput
{
//物体裁切空间坐标
float4 positionCS : SV_POSITION;
//UV坐标
float2 uv : TEXCOORD0;
//世界空间顶点
float4 positionWS : TEXCOORD1;
//世界空间法线
float3 normalWS : TEXCOORD2;
//世界空间切线
float3 tangentWS : TEXCOORD3;
//世界空间副切线
float3 bitangentWS : TEXCOORD4;
#if _MAIN_LIGHT_SHADOWS_SCREEN
float4 screenPos:TEXCOORD5;
float4 shadowCoord_Screen:TEXCOORD6;
#endif
half colorGradientLrapValue:TEXCOORD7;
float3 normalWS_Terrain:TEXCOORD9;
float3 viewDirWS:TEXCOORD10;
float3 toPivotDirWS:TEXCOORD11;
float3 normalOSSimulate : TEXCOORD12;
UNITY_VERTEX_INPUT_INSTANCE_ID // 为了能够访问实例数据
};
VertexOutput vert(VertexInput i, uint instanceID : SV_InstanceID)
{
VertexOutput o;
UNITY_SETUP_INSTANCE_ID(i); // 设置当前顶点的实例ID
UNITY_TRANSFER_INSTANCE_ID(i, o); // 实例ID从输入结构 i 传递到输出结构 o,后续的渲染过程可以使用这个实例ID来获取特定于该实例的属性
UNITY_INITIALIZE_VERTEX_OUTPUT_STEREO(o); // 为每个眼睛（左眼和右眼）生成不同的视图和投影矩阵
// 获取实例锚点位置
float3 pivotPosWS = GetGrassWorldPivotPosByInstanceID(instanceID);
// 暂时关闭
// 通过噪声处理草地高度起伏
o.colorGradientLrapValue = GetNoiseLerpValue(pivotPosWS);
i.positionOS.y = i.positionOS.y + (_HeightOffset_BaseColor2 * i.positionOS.y) * o.colorGradientLrapValue;
// 添加玩家压倒效果和风力效果
o.positionWS = GetInstanceGrassWorldPos(i.positionOS, instanceID);
o.positionWS = GetWindGrassWorldPos(i.positionOS, o.positionWS);
o.viewDirWS = normalize(GetWorldSpaceViewDir(o.positionWS));
#if _MAIN_LIGHT_SHADOWS_SCREEN
float4 ase_clipPos = TransformWorldToHClip((o.positionWS.xyz));
o.screenPos = ComputeScreenPos(ase_clipPos);
#endif
//获取裁切空间顶点
o.positionCS = mul(UNITY_MATRIX_VP, o.positionWS);
// 地形的法线都取向上
// 一般向量的w是0,进行变换时，只有旋转和缩放会影响方向向量，而平移不会影响它
// 一般位置的w是1,进行变换时，进行变换时，平移、旋转和缩放都可以通过矩阵乘法来实现。
o.normalWS_Terrain = float4(0, 1, 0, 0);
// 不知此处为何这么做,有可能和模型处理有关系
float4 normalOSSimulate = normalize(mul(i.normalOS,Inverse( mul(_PivotTRS,_GrassInfoBuffer[instanceID].TRS))));
VertexNormalInputs normalInputs = GetVertexNormalInputs(normalOSSimulate, i.tangentOS);
//获取世界空间法线
o.normalWS = normalInputs.normalWS;
o.toPivotDirWS = o.positionWS - pivotPosWS;
//获取世界空间顶点
o.tangentWS = normalInputs.tangentWS;
//获取世界空间顶点
o.bitangentWS = normalInputs.bitangentWS;
//传递法线变量
o.uv = i.uv;
o.normalOSSimulate = normalOSSimulate;
//输出数据
return o;
}
//表面程序片段
float4 frag(VertexOutput i,float face:VFACE): SV_Target
{
UNITY_SETUP_INSTANCE_ID(i); // 设置当前顶点的实例ID
UNITY_SETUP_STEREO_EYE_INDEX_POST_VERTEX(i); // 为每个眼睛（左眼和右眼）生成不同的视图和投影矩阵
// -----------------------------------------数据获取--------------------------------------------------
float4 Grasscolor = lerp(_BaseColor, _BaseColor2, i.colorGradientLrapValue);
float4 albedo = Grasscolor;
float metallic = _Metallic;
float roughness = _Roughness;
float ao = SAMPLE_TEXTURE2D(_OcclusionMap, sampler_OcclusionMap, i.uv).r;
ao = lerp(1.0, ao, _OcclusionStrength);
float3 N = normalize(i.toPivotDirWS + i.normalWS * face);
N = lerp(N, i.normalWS_Terrain, _NormalLetp);
float3 V = i.viewDirWS;
// -----------------------------------------阴影--------------------------------------------------
//当前模型接收阴影
float4 shadow_coord_Main = TransformWorldToShadowCoord(i.positionWS.xyz);
//放入光照数据
Light MainlightData = GetMainLight();
//阴影数据
half shadow_main = 0;
#if _MAIN_LIGHT_SHADOWS_SCREEN
//如此使用则可以让主光源使用屏幕空间阴影
i.shadowCoord_Screen=i.shadowCoord_Screen / i.shadowCoord_Screen.w;
shadow_main=SAMPLE_TEXTURE2D(_ScreenSpaceShadowmapTexture, sampler_ScreenSpaceShadowmapTexture, i.shadowCoord_Screen.xy);
#else
shadow_main = MainLightRealtimeShadow(shadow_coord_Main);
shadow_main = saturate(shadow_main);
#endif
// -----------------------------------------直接光和间接光计算--------------------------------------------------
float4 col_main = 0; // 主光源
col_main.rgb = (GrassPBR_Direct_Light(albedo.rgb, MainlightData, N, V, metallic, roughness, ao) * shadow_main
+ GrassPBR_InDirect_Light(albedo.rgb, N, V, metallic, roughness, ao));
// -----------------------------------------多光源--------------------------------------------------
float4 col_additional = 0;
float shadow_add = 0;
float distanceAttenuation_add = 0;
#if _ADDITIONAL_LIGHTS
int additionalLightsCount = GetAdditionalLightsCount();
for (int lightIndex = 0; lightIndex < additionalLightsCount; ++lightIndex)
{
Light additionalLight = GetAdditionalLight(lightIndex, i.positionWS.xyz, half4(1, 1, 1, 1));
distanceAttenuation_add += additionalLight.distanceAttenuation;
shadow_add = additionalLight.shadowAttenuation * additionalLight.distanceAttenuation;
col_additional.rgb += GrassPBR_Direct_Light(albedo.rgb, additionalLight, N, V, metallic, roughness, ao) *
shadow_add;
}
#endif
// ----------------------------------------合并结果------------------------------------------------
float4 col_final = 0;
col_final.rgb = (col_additional.rgb + col_main.rgb);
col_final.a = albedo.a;
return col_final;
}
ENDHLSL
}
Pass
{
Name "DepthOnly"
Tags
{
"LightMode" = "DepthOnly"
}
ZWrite On
ColorMask R
Cull [_Cull]
HLSLPROGRAM
#pragma target 2.0
#pragma vertex DepthOnlyVertex
#pragma fragment DepthOnlyFragment
#pragma shader_feature_local_fragment _SMOOTHNESS_TEXTURE_ALBEDO_CHANNEL_A
#pragma multi_compile_fragment _ LOD_FADE_CROSSFADE
#pragma multi_compile_instancing
#include_with_pragmas "Packages/com.unity.render-pipelines.universal/ShaderLibrary/DOTS.hlsl"
#if defined(LOD_FADE_CROSSFADE)
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/LODCrossFade.hlsl"
#endif
struct Attributes
{
float4 position : POSITION;
float2 texcoord : TEXCOORD0;
UNITY_VERTEX_INPUT_INSTANCE_ID
};
struct Varyings
{
float4 positionCS : SV_POSITION;
half colorGradientLrapValue:TEXCOORD7;
UNITY_VERTEX_INPUT_INSTANCE_ID
// 通过在顶点输出结构中包含 UNITY_VERTEX_OUTPUT_STEREO
// Unity 会为每个眼睛生成不同的视图和投影矩阵
// 依次支持立体渲染，使得在 VR 或 AR 环境中能够正确显示场景。
UNITY_VERTEX_OUTPUT_STEREO
};
Varyings DepthOnlyVertex(Attributes input, uint instanceID : SV_InstanceID)
{
Varyings output = (Varyings)0;
UNITY_SETUP_INSTANCE_ID(input);
UNITY_INITIALIZE_VERTEX_OUTPUT_STEREO(output); // 为每个眼睛（左眼和右眼）生成不同的视图和投影矩阵
// 暂时关闭
// 通过噪声处理草地高度起伏
float3 pivotPosWS = GetGrassWorldPivotPosByInstanceID(instanceID);
output.colorGradientLrapValue = GetNoiseLerpValue(pivotPosWS);
input.position.y = input.position.y + (_HeightOffset_BaseColor2 * input.position.y) * output.colorGradientLrapValue;
// 添加压倒和风力效果
float4 positionWS = GetInstanceGrassWorldPos(input.position, instanceID);
positionWS = GetWindGrassWorldPos(input.position, positionWS);
output.positionCS = mul(UNITY_MATRIX_VP, positionWS);
return output;
}
half DepthOnlyFragment(Varyings input) : SV_TARGET
{
UNITY_SETUP_STEREO_EYE_INDEX_POST_VERTEX(input); // 为每个眼睛（左眼和右眼）生成不同的视图和投影矩阵
#if defined(LOD_FADE_CROSSFADE)
LODFadeCrossFade(input.positionCS); // 函数通过在不同细节级别之间进行插值，确保在切换细节级别时不会出现明显的视觉跳跃，从而提高渲染的平滑度和视觉效果。
#endif
return input.positionCS.z;
}
ENDHLSL
}
}
FallBack "KTSAMA/Grass"

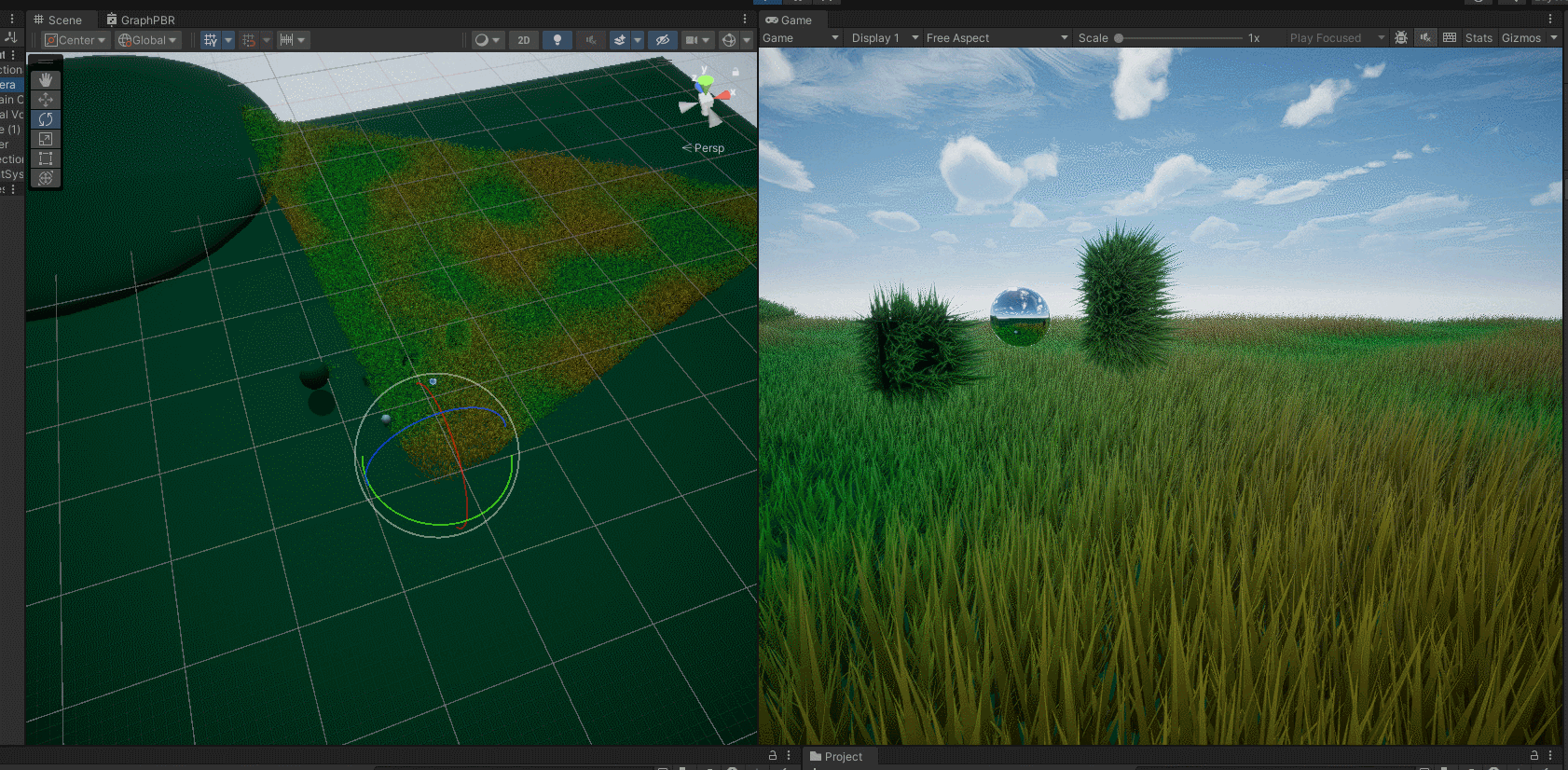

}草shader负责使用GPU Instancing绘制
其中添加了噪声起伏,风力和压倒效果,注释相对详细
Shader "Kerzh/URP/Grass_Shader"
{
//面板属性
Properties
{
[Enum(Off, 0, Front, 1, Back, 2)]
_Cull("Cull Mode", Float) = 2.0
_NoiseSmoothnessMin("NoiseSmoothnessMin",float)=0
_NoiseSmoothnessMax("NoiseSmoothnessMax",float)=1
_NoiseScale("NoiseScale",Vector)=(1,1,1,1)
_NoiseOffset("NoiseOffset",Vector)=(0,0,0,0)
_HeightOffset_BaseColor2("基础颜色2的高度偏移",float)=1
//基础颜色
[MainColor]_BaseColor("基础颜色", Color) = (1,1,1,1)
_BaseColor2("基础颜色2", Color) = (1,1,1,1)
//纹理贴图
[MainTexture]_BaseMap ("主贴图", 2D) = "white" {}
_EmissionIntensity ("自发光强度", float) = 1
_EmissionMap ("自发光", 2D) = "black" {}
[Toggle]_AlphaTest("AlphaTest",float)=1
_Cutoff("Alpha Cutoff", Range(0.0, 1.0)) = 0.5
_NormalLetp("法线向上的分布", Range(0.0, 1.0)) = 1.0
//法线强度
_NormalScale("法线强度", Float) = 1.0
//法线贴图
_NormalTex("法线贴图", 2D) = "bump" {}
_Roughness("Roughness", Range(0.0, 1.0)) = 0.5
[ToggleOff] _Inv_Roughness("Inv_Roughness", Float) = 0.0
_RoughnessMap("RoughnessMap",2D) = "White" {}
_Metallic("Metallic", Range(0.0, 1.0)) = 0.0
_MetallicMap("Metallic", 2D) = "white" {}
_OcclusionStrength("Strength", Range(0.0, 1.0)) = 1.0
_OcclusionMap("Occlusion", 2D) = "white" {}
[Header(Wind)]
_WindAIntensity("_WindAIntensity", Float) = 1.77
_WindAFrequency("_WindAFrequency", Float) = 4
_WindATiling("_WindATiling", Vector) = (0.1,0.1,0)
_WindAWrap("_WindAWrap", Vector) = (0.5,0.5,0)
_WindBIntensity("_WindBIntensity", Float) = 0.25
_WindBFrequency("_WindBFrequency", Float) = 7.7
_WindBTiling("_WindBTiling", Vector) = (.37,3,0)
_WindBWrap("_WindBWrap", Vector) = (0.5,0.5,0)
_WindCIntensity("_WindCIntensity", Float) = 0.125
_WindCFrequency("_WindCFrequency", Float) = 11.7
_WindCTiling("_WindCTiling", Vector) = (0.77,3,0)
_WindCWrap("_WindCWrap", Vector) = (0.5,0.5,0)
}
SubShader
{
Tags
{
"RenderPipeline"="UniversalPipeline" "RenderType"="Opaque" "Queue"="Geometry"
}
LOD 100
HLSLINCLUDE
#pragma target 4.5
// 开启GPU实例化渲染
// GPU 实例化可在所有平台上使用，除了 WebGL 1.0。
// https://docs.unity3d.com/Manual/GPUInstancing.html
// https://docs.unity3d.com/Manual/gpu-instancing-shader.html
// SRP Batcher 和 GPU Instancing 共存的状态,通常来说SRP Batcher的优先级更高,但绘制是通过Graphics.RenderMeshInstanced调用绘制的,绕过了object层,所以使用的是GPU Instancing
#pragma instancing_options renderinglayer
#include "GrassLitInput.hlsl"
// 不知何处得来的噪声函数
float3 mod3D289(float3 x) { return x - floor(x / 289.0) * 289.0; }
float4 mod3D289(float4 x) { return x - floor(x / 289.0) * 289.0; }
float4 permute(float4 x) { return mod3D289((x * 34.0 + 1.0) * x); }
float4 taylorInvSqrt(float4 r) { return 1.79284291400159 - r * 0.85373472095314; }
float snoise(float3 v)
{
const float2 C = float2(1.0 / 6.0, 1.0 / 3.0);
float3 i = floor(v + dot(v, C.yyy));
float3 x0 = v - i + dot(i, C.xxx);
float3 g = step(x0.yzx, x0.xyz);
float3 l = 1.0 - g;
float3 i1 = min(g.xyz, l.zxy);
float3 i2 = max(g.xyz, l.zxy);
float3 x1 = x0 - i1 + C.xxx;
float3 x2 = x0 - i2 + C.yyy;
float3 x3 = x0 - 0.5;
i = mod3D289(i);
float4 p = permute(
permute(permute(i.z + float4(0.0, i1.z, i2.z, 1.0)) + i.y + float4(0.0, i1.y, i2.y, 1.0)) + i.x +
float4(0.0, i1.x, i2.x, 1.0));
float4 j = p - 49.0 * floor(p / 49.0); // mod(p,7*7)
float4 x_ = floor(j / 7.0);
float4 y_ = floor(j - 7.0 * x_); // mod(j,N)
float4 x = (x_ * 2.0 + 0.5) / 7.0 - 1.0;
float4 y = (y_ * 2.0 + 0.5) / 7.0 - 1.0;
float4 h = 1.0 - abs(x) - abs(y);
float4 b0 = float4(x.xy, y.xy);
float4 b1 = float4(x.zw, y.zw);
float4 s0 = floor(b0) * 2.0 + 1.0;
float4 s1 = floor(b1) * 2.0 + 1.0;
float4 sh = -step(h, 0.0);
float4 a0 = b0.xzyw + s0.xzyw * sh.xxyy;
float4 a1 = b1.xzyw + s1.xzyw * sh.zzww;
float3 g0 = float3(a0.xy, h.x);
float3 g1 = float3(a0.zw, h.y);
float3 g2 = float3(a1.xy, h.z);
float3 g3 = float3(a1.zw, h.w);
float4 norm = taylorInvSqrt(float4(dot(g0, g0), dot(g1, g1), dot(g2, g2), dot(g3, g3)));
g0 *= norm.x;
g1 *= norm.y;
g2 *= norm.z;
g3 *= norm.w;
float4 m = max(0.6 - float4(dot(x0, x0), dot(x1, x1), dot(x2, x2), dot(x3, x3)), 0.0);
m = m * m;
m = m * m;
float4 px = float4(dot(x0, g0), dot(x1, g1), dot(x2, g2), dot(x3, g3));
return 42.0 * dot(m, px);
}
// 获得噪声值
float GetNoiseLerpValue(float3 pivotPosWS)
{
return saturate(smoothstep(_NoiseSmoothnessMin,_NoiseSmoothnessMax,snoise(_NoiseScale * mul(Inverse(_PivotTRS),pivotPosWS-mul(unity_ObjectToWorld,float4(0,0,0,1)))+_NoiseOffset)));
}
// 根据沿任意轴的旋转矩阵公式可得出 详情可参考3D游戏与计算机图形学中的数学方法(第三版)P46内容
float3 RotateVector(float3 v, float3 axis, float angle)
{
float angleRad = radians(angle);
float c = cos(angleRad);
float s = sin(angleRad);
float3x3 rotationMatrix = float3x3(
c + (1 - c) * axis.x * axis.x,
(1 - c) * axis.x * axis.y - s * axis.z,
(1 - c) * axis.x * axis.z + s * axis.y,
(1 - c) * axis.y * axis.x + s * axis.z,
c + (1 - c) * axis.y * axis.y,
(1 - c) * axis.y * axis.z - s * axis.x,
(1 - c) * axis.z * axis.x - s * axis.y,
(1 - c) * axis.z * axis.y + s * axis.x,
c + (1 - c) * axis.z * axis.z
);
return mul(rotationMatrix, v);
}
// 根据实例ID获得世界锚点位置 _GrassInfoBuffer从CPU获取数据
float3 GetGrassWorldPivotPosByInstanceID(uint instanceID)
{
// TRS矩阵的最后一列代表位移信息,所以分别取每一行的w组合出来就是最后一列的位移信息了
float3 pivotPosWS = float3(_GrassInfoBuffer[instanceID].TRS[0].w, _GrassInfoBuffer[instanceID].TRS[1].w, _GrassInfoBuffer[instanceID].TRS[2].w);
pivotPosWS = mul(_PivotTRS, float4(pivotPosWS, 1)); // 再把相对于组合模型中心的位置变换到世界位置
return pivotPosWS;
}
// 根据玩家所在位置计算草的压倒效果 传入为顶点的物体位置和实例ID
float4 GetInstanceGrassWorldPos(float4 vertexPosOS, uint instanceID)
{
float3 pivotPosWS = GetGrassWorldPivotPosByInstanceID(instanceID); // 传入的草世界锚点位置
float4x4 grassObjTOWorld = mul(_PivotTRS,_GrassInfoBuffer[instanceID].TRS); // 草世界锚点变换矩阵
float3 playerPosOS = mul(Inverse(grassObjTOWorld),float4(_PlayerPos,1)); // 玩家在草物体空间的相对位置
float3 pivotPosOS = mul(Inverse(grassObjTOWorld),float4(pivotPosWS,1)); // 草的锚点在草物体空间的相对位置 根据模型建模是否规范,不一定是(0,0,0)
/*
为什么 pivotPosOS 可能不等于 (0,0,0)
锚点位置的定义：如果模型的锚点（在建模软件中设置的）并不在物体空间的原点 (0,0,0)，那么在进行转换时，pivotPosOS 的值就不会是 (0,0,0)。
变换矩阵的影响：即使锚点在物体空间的原点，变换矩阵 m 也可能包含平移、旋转或缩放，这会影响最终的 pivotPosOS 计算结果。
*/
float3 upDirOS=float4(0,1,0,0); // 上方向
float3 toPosDirOS = normalize(pivotPosOS.xyz - playerPosOS); // 草物体空间的玩家指向草的向量
float3 rotateAxis = normalize(cross(upDirOS, toPosDirOS)); // 旋转轴,绕此轴做正向旋转即草的压倒方向
float mask = 1 - smoothstep(0.5 , 1, saturate(distance(_PlayerPos, pivotPosWS.xyz) - 0.5)); // 草在玩家附近的压倒mask值
vertexPosOS.xyz = RotateVector(vertexPosOS, rotateAxis, 60 * mask); // 最大压倒角度为60度,旋转后覆盖顶点的位置
float4 positionWS = mul(grassObjTOWorld , vertexPosOS); // 压倒后变换回草的世界坐标
return positionWS;
}
// 处理风力影响
float4 GetWindGrassWorldPos(float4 posOS, float4 posWS)
{
// UNITY_MATRIX_V 第一行表示相机的右方向向量
// UNITY_MATRIX_V 第二行表示相机的上方向向量
// UNITY_MATRIX_V 第三行表示相机的前方向向量
// UNITY_MATRIX_V 第三列表示相机在世界空间中的位置
float3 cameraTransformRightWS = UNITY_MATRIX_V[0].xyz;
// 三重叠加
float wind = 0;
wind += (sin(_Time.y * _WindAFrequency + posWS.x * _WindATiling.x + posWS.z * _WindATiling.y) *
_WindAWrap.x + _WindAWrap.y) * _WindAIntensity; //windA
wind += (sin(_Time.y * _WindBFrequency + posWS.x * _WindBTiling.x + posWS.z * _WindBTiling.y) *
_WindBWrap.x + _WindBWrap.y) * _WindBIntensity; //windB
wind += (sin(_Time.y * _WindCFrequency + posWS.x * _WindCTiling.x + posWS.z * _WindCTiling.y) *
_WindCWrap.x + _WindCWrap.y) * _WindCIntensity; //windC
// 越高受风影响越大
wind *= posOS.y;
// 摆动方向永远都是相机右向
float3 windOffset = cameraTransformRightWS * wind;
// 施加作用
posWS.xyz += windOffset;
return posWS;
}
ENDHLSL
Pass
{
Tags
{
"LightMode"="UniversalForward"
}
Cull [_Cull]
HLSLPROGRAM
#pragma vertex vert
#pragma fragment frag
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"
#include "./PBR_Func.hlsl"
// -------------------------------------声明关键字
//声明关键字shader_feature、multi_compile、dynamic_branch，前两个都是编译时确定，有变体。shader_feature会自动剔除没有使用的。dynamic_branch是实时的，没有变体，可以使用关键字更改着色器行为
//全局关键字限制256个，unity已经用了六十几个，为了避免不够用可以使用本地关键字【声明】_local
/*
multi_compile和shader_feature的区别
变体生成：multi_compile会生成所有可能的变体，而shader_feature仅生成材质中用到的变体。这意味着使用shader_feature可以更有效地管理变体数量，避免不必要的内存占用。
控制层级：shader_feature的变体生成是基于材质球的，只能通过调整材质来控制。未被选择的变体会在打包时被舍弃，因此其声明的变体不能通过代码控制。相比之下，multi_compile是全局的，其变体生成不受材质球限制。
*/
//#pragma shader_feature _INV_ROUGHNESS_OFF
// 定义一个Toggle属性时,会自动添加一个关键字,[Toggle]_AlphaTest("Alpha Test", Float) = 1 约定通常是将属性名称转换为大写，并在前面加上下划线 _
// 如果是[ToggleOff]似乎会生成后缀为_OFF的关键字
//#pragma shader_feature_local _ALPHATEST_ON
#pragma multi_compile _MAIN_LIGHT_SHADOWS_SCREEN
#pragma multi_compile _ _SHADOWS_SOFT // 当编译着色器时，如果没有定义任何标志（即只使用第一个_)也就是不带软阴影的版本
#pragma multi_compile _ADDITIONAL_LIGHTS
#pragma multi_compile_fog
//定义模型原始数据结构
struct VertexInput
{
//物体空间顶点坐标
float4 positionOS : POSITION;
//模型UV坐标
float2 uv : TEXCOORD0;
//模型法线
float4 normalOS : NORMAL;
//物体空间切线
float4 tangentOS : TANGENT;
UNITY_VERTEX_INPUT_INSTANCE_ID // 为了能够访问实例数据
};
//定义顶点程序片段与表i面程序片段的传递数据结构
struct VertexOutput
{
//物体裁切空间坐标
float4 positionCS : SV_POSITION;
//UV坐标
float2 uv : TEXCOORD0;
//世界空间顶点
float4 positionWS : TEXCOORD1;
//世界空间法线
float3 normalWS : TEXCOORD2;
//世界空间切线
float3 tangentWS : TEXCOORD3;
//世界空间副切线
float3 bitangentWS : TEXCOORD4;
#if _MAIN_LIGHT_SHADOWS_SCREEN
float4 screenPos:TEXCOORD5;
float4 shadowCoord_Screen:TEXCOORD6;
#endif
half colorGradientLrapValue:TEXCOORD7;
float3 normalWS_Terrain:TEXCOORD9;
float3 viewDirWS:TEXCOORD10;
float3 toPivotDirWS:TEXCOORD11;
float3 normalOSSimulate : TEXCOORD12;
UNITY_VERTEX_INPUT_INSTANCE_ID // 为了能够访问实例数据
};
VertexOutput vert(VertexInput i, uint instanceID : SV_InstanceID)
{
VertexOutput o;
UNITY_SETUP_INSTANCE_ID(i); // 设置当前顶点的实例ID
UNITY_TRANSFER_INSTANCE_ID(i, o); // 实例ID从输入结构 i 传递到输出结构 o,后续的渲染过程可以使用这个实例ID来获取特定于该实例的属性
UNITY_INITIALIZE_VERTEX_OUTPUT_STEREO(o); // 为每个眼睛（左眼和右眼）生成不同的视图和投影矩阵
// 获取实例锚点位置
float3 pivotPosWS = GetGrassWorldPivotPosByInstanceID(instanceID);
// 通过噪声处理草地高度起伏
o.colorGradientLrapValue = GetNoiseLerpValue(pivotPosWS);
i.positionOS.y = i.positionOS.y + (_HeightOffset_BaseColor2 * i.positionOS.y) * o.colorGradientLrapValue;
// 添加玩家压倒效果和风力效果
o.positionWS = GetInstanceGrassWorldPos(i.positionOS, instanceID);
o.positionWS = GetWindGrassWorldPos(i.positionOS, o.positionWS);
o.viewDirWS = normalize(GetWorldSpaceViewDir(o.positionWS));
#if _MAIN_LIGHT_SHADOWS_SCREEN
float4 ase_clipPos = TransformWorldToHClip((o.positionWS.xyz));
o.screenPos = ComputeScreenPos(ase_clipPos);
#endif
//获取裁切空间顶点
o.positionCS = mul(UNITY_MATRIX_VP, o.positionWS);
// 地形的法线都取向上
// 一般向量的w是0,进行变换时，只有旋转和缩放会影响方向向量，而平移不会影响它
// 一般位置的w是1,进行变换时，进行变换时，平移、旋转和缩放都可以通过矩阵乘法来实现。
o.normalWS_Terrain = float4(0, 1, 0, 0);
// 不知此处为何这么做,有可能和模型处理有关系
float4 normalOSSimulate = normalize(mul(i.normalOS,Inverse( mul(_PivotTRS,_GrassInfoBuffer[instanceID].TRS))));
VertexNormalInputs normalInputs = GetVertexNormalInputs(normalOSSimulate, i.tangentOS);
//获取世界空间法线
o.normalWS = normalInputs.normalWS;
o.toPivotDirWS = o.positionWS - pivotPosWS;
//获取世界空间顶点
o.tangentWS = normalInputs.tangentWS;
//获取世界空间顶点
o.bitangentWS = normalInputs.bitangentWS;
//传递法线变量
o.uv = i.uv;
o.normalOSSimulate = normalOSSimulate;
//输出数据
return o;
}
//表面程序片段
float4 frag(VertexOutput i,float face:VFACE): SV_Target
{
UNITY_SETUP_INSTANCE_ID(i); // 设置当前顶点的实例ID
UNITY_SETUP_STEREO_EYE_INDEX_POST_VERTEX(i); // 为每个眼睛（左眼和右眼）生成不同的视图和投影矩阵
// -----------------------------------------数据获取--------------------------------------------------
float4 Grasscolor = lerp(_BaseColor, _BaseColor2, i.colorGradientLrapValue);
float4 albedo = Grasscolor;
float metallic = _Metallic;
float roughness = _Roughness;
float ao = SAMPLE_TEXTURE2D(_OcclusionMap, sampler_OcclusionMap, i.uv).r;
ao = lerp(1.0, ao, _OcclusionStrength);
float3 N = normalize(i.toPivotDirWS + i.normalWS * face);
N = lerp(N, i.normalWS_Terrain, _NormalLetp);
float3 V = i.viewDirWS;
// -----------------------------------------阴影--------------------------------------------------
//当前模型接收阴影
float4 shadow_coord_Main = TransformWorldToShadowCoord(i.positionWS.xyz);
//放入光照数据
Light MainlightData = GetMainLight();
//阴影数据
half shadow_main = 0;
#if _MAIN_LIGHT_SHADOWS_SCREEN
//如此使用则可以让主光源使用屏幕空间阴影
i.shadowCoord_Screen=i.shadowCoord_Screen / i.shadowCoord_Screen.w;
shadow_main=SAMPLE_TEXTURE2D(_ScreenSpaceShadowmapTexture, sampler_ScreenSpaceShadowmapTexture, i.shadowCoord_Screen.xy);
#else
shadow_main = MainLightRealtimeShadow(shadow_coord_Main);
shadow_main = saturate(shadow_main);
#endif
// -----------------------------------------直接光和间接光计算--------------------------------------------------
float4 col_main = 0; // 主光源
col_main.rgb = (GrassPBR_Direct_Light(albedo.rgb, MainlightData, N, V, metallic, roughness, ao) * shadow_main
+ GrassPBR_InDirect_Light(albedo.rgb, N, V, metallic, roughness, ao));
// -----------------------------------------多光源--------------------------------------------------
float4 col_additional = 0;
float shadow_add = 0;
float distanceAttenuation_add = 0;
#if _ADDITIONAL_LIGHTS
int additionalLightsCount = GetAdditionalLightsCount();
for (int lightIndex = 0; lightIndex < additionalLightsCount; ++lightIndex)
{
Light additionalLight = GetAdditionalLight(lightIndex, i.positionWS.xyz, half4(1, 1, 1, 1));
distanceAttenuation_add += additionalLight.distanceAttenuation;
shadow_add = additionalLight.shadowAttenuation * additionalLight.distanceAttenuation;
col_additional.rgb += GrassPBR_Direct_Light(albedo.rgb, additionalLight, N, V, metallic, roughness, ao) *
shadow_add;
}
#endif
// ----------------------------------------合并结果------------------------------------------------
float4 col_final = 0;
col_final.rgb = (col_additional.rgb + col_main.rgb);
col_final.a = albedo.a;
return col_final;
}
ENDHLSL
}
Pass
{
Name "DepthOnly"
Tags
{
"LightMode" = "DepthOnly"
}
ZWrite On
ColorMask R
Cull [_Cull]
HLSLPROGRAM
#pragma target 2.0
#pragma vertex DepthOnlyVertex
#pragma fragment DepthOnlyFragment
#pragma shader_feature_local_fragment _SMOOTHNESS_TEXTURE_ALBEDO_CHANNEL_A
#pragma multi_compile_fragment _ LOD_FADE_CROSSFADE
#pragma multi_compile_instancing
#include_with_pragmas "Packages/com.unity.render-pipelines.universal/ShaderLibrary/DOTS.hlsl"
#if defined(LOD_FADE_CROSSFADE)
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/LODCrossFade.hlsl"
#endif
struct Attributes
{
float4 position : POSITION;
float2 texcoord : TEXCOORD0;
UNITY_VERTEX_INPUT_INSTANCE_ID
};
struct Varyings
{
float4 positionCS : SV_POSITION;
half colorGradientLrapValue:TEXCOORD7;
UNITY_VERTEX_INPUT_INSTANCE_ID
// 通过在顶点输出结构中包含 UNITY_VERTEX_OUTPUT_STEREO
// Unity 会为每个眼睛生成不同的视图和投影矩阵
// 依次支持立体渲染，使得在 VR 或 AR 环境中能够正确显示场景。
UNITY_VERTEX_OUTPUT_STEREO
};
Varyings DepthOnlyVertex(Attributes input, uint instanceID : SV_InstanceID)
{
Varyings output = (Varyings)0;
UNITY_SETUP_INSTANCE_ID(input);
UNITY_INITIALIZE_VERTEX_OUTPUT_STEREO(output); // 为每个眼睛（左眼和右眼）生成不同的视图和投影矩阵
// 通过噪声处理草地高度起伏
float3 pivotPosWS = GetGrassWorldPivotPosByInstanceID(instanceID);
output.colorGradientLrapValue = GetNoiseLerpValue(pivotPosWS);
input.position.y = input.position.y + (_HeightOffset_BaseColor2 * input.position.y) * output.colorGradientLrapValue;
// 添加压倒和风力效果
float4 positionWS = GetInstanceGrassWorldPos(input.position, instanceID);
positionWS = GetWindGrassWorldPos(input.position, positionWS);
output.positionCS = mul(UNITY_MATRIX_VP, positionWS);
return output;
}
half DepthOnlyFragment(Varyings input) : SV_TARGET
{
UNITY_SETUP_STEREO_EYE_INDEX_POST_VERTEX(input); // 为每个眼睛（左眼和右眼）生成不同的视图和投影矩阵
#if defined(LOD_FADE_CROSSFADE)
LODFadeCrossFade(input.positionCS); // 函数通过在不同细节级别之间进行插值，确保在切换细节级别时不会出现明显的视觉跳跃，从而提高渲染的平滑度和视觉效果。
#endif
return input.positionCS.z;
}
ENDHLSL
}
}
FallBack "KTSAMA/Grass"
}还有一些未在这里展示的文件,可以下载对应的资源导入到unity自行查看。
在这里附上工程作者的B站账号主页链接:-KTSAMA-的个人空间--KTSAMA-个人主页-哔哩哔哩视频
请多多支持原工程作者
扫一扫
218
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
