汽车诊断服务（UDS——0x2E服务解析）

目录

一、0x2E服务核心要点

1、服务概述

2、服务流程

3、协议格式详解

二、关键开发约束

1、DID合法性

2、数据长度校验

3、安全访问

三、实际应用

1、0x2E服务的典型应用场景

2、修改ECU版本号

---

一、0x2E服务核心要点

1、服务概述

0x2E服务（WriteDataByIdentifier）用于通过数据标识符DID（2字节）向ECU写入特定数据，需确保：

• DID在ECU中已定义
• 写入数据长度/格式符合规范
• 安全访问权限已解锁（依赖0x27服务）

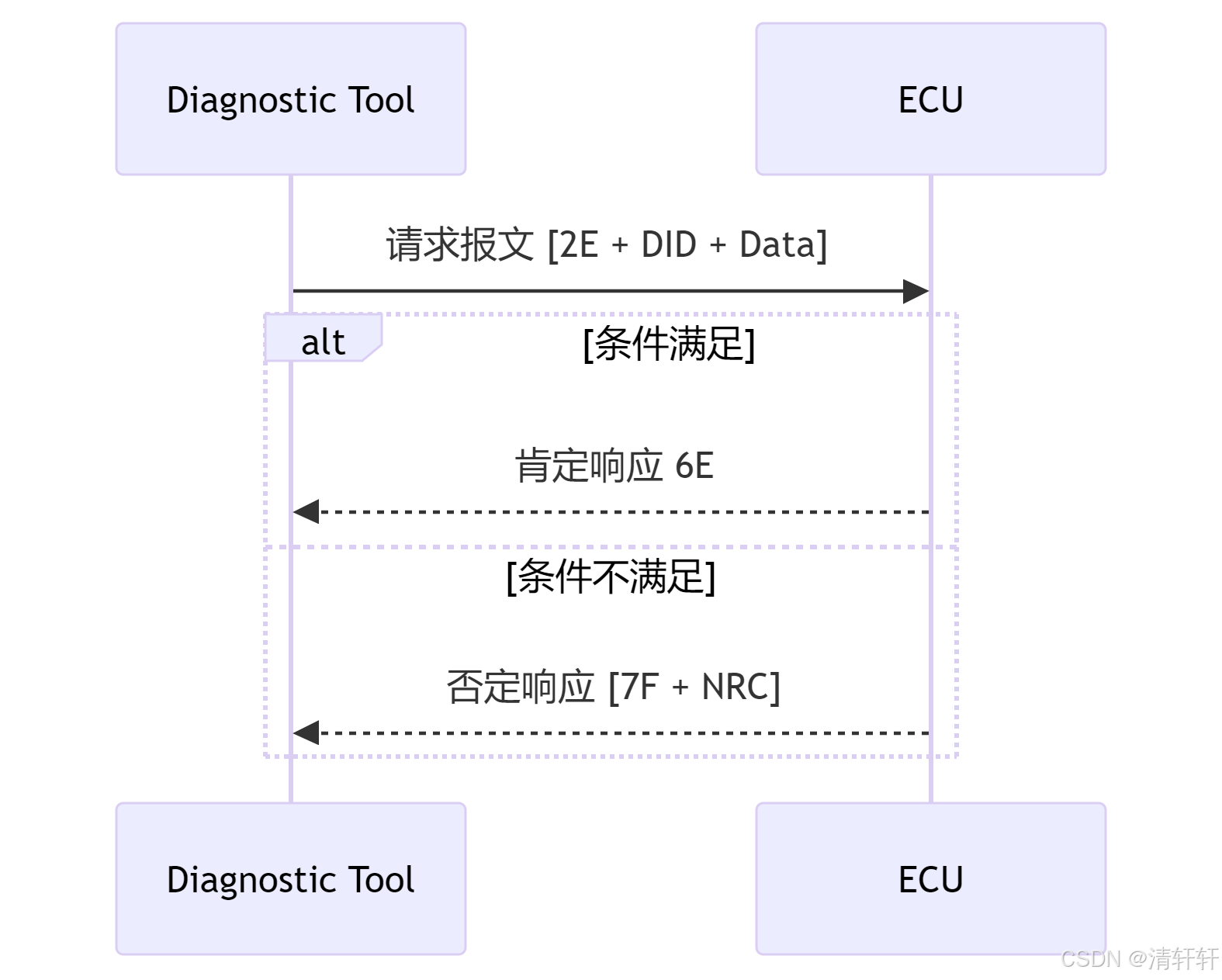

2、服务流程

3、协议格式详解

字段	请求报文	响应报文
SID	0x2E(1字节）	0x6E（肯定响应）
DID	2字节（e.g. F180)	-
NRC	-	1字节（e.g. 0x31/0x13……）

二、关键开发约束

1、DID合法性

• DID必须在ECU读写映射表中预先定义（e.g.，只读DID 0xF180/可写DID 0xF189）

2、数据长度校验

if (request.data_length != DID_expected_length) {
  send_NRC(0x13); // IncorrectMessageLength
}

3、安全访问

• 必须通过0x27服务解锁（不同DID写入需要不同等级），否则触发NRC0x33（SecurityAccessDenied）

三、实际应用

1、0x2E服务的典型应用场景

场景	DID示例	数据内容
VIN码写入	F190	17字节ASCII码
标定参数更新	F189	4字节浮点数 (IEEE754)
模拟信号注入	D00A	2字节整型 (0-65535)

2、修改ECU版本号

请求报文

2E F1 88 56 34 12 00

• DID = F188 (版本号DID)

• Data = 66 34 12 00 (4字节版本号V1.2.0.0)

响应报文

6E F1 88 (成功) 或 7F 2E 31 (DID无效)
