MPU6050断电保持原角度心得

	基于正点原子mpu6050例程所改写
	首先要更改两点
	第一点：inv_mpu.c中

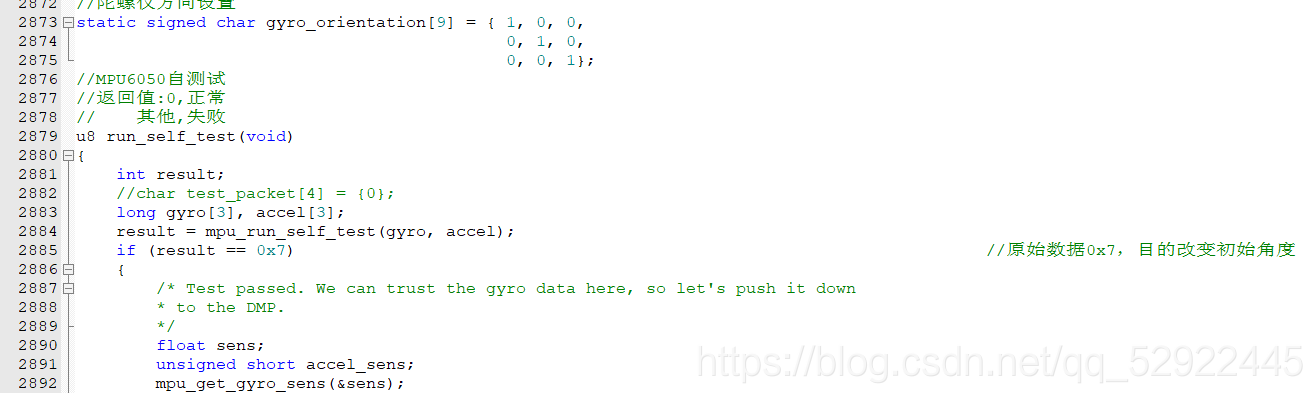

在这里插入图片描述
改写第2885行，如图
第二点：inv_mpu.c中

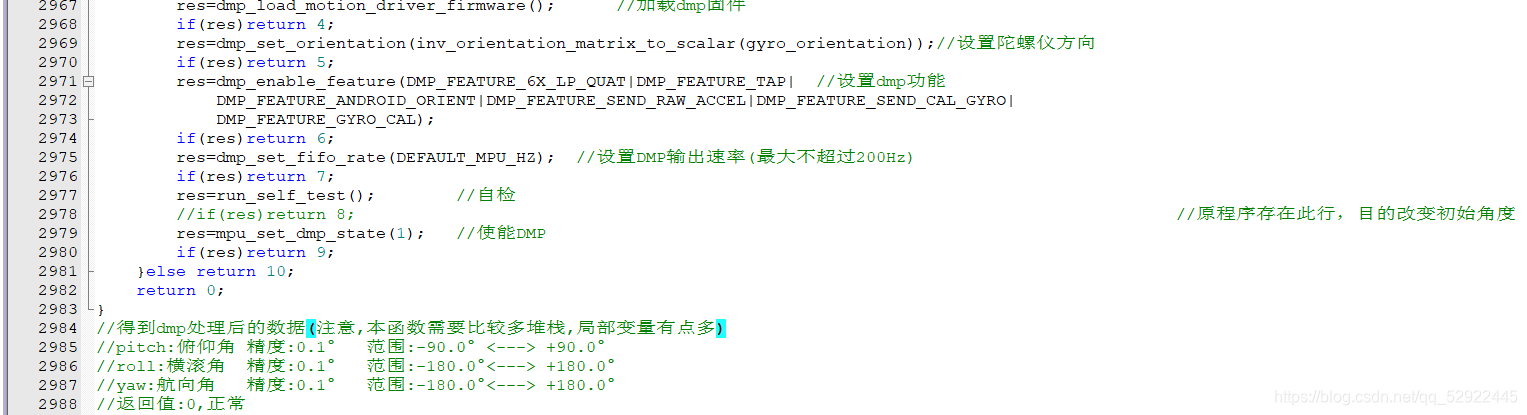

在这里插入图片描述
改写第2978行，如图
改写完这两点就可以了，注意在断电后在上电时，角度会慢慢的提升到上次断电的角度，如断电前其中一个角度为90度，断电后在上电，此时mpu6050保持不动，这个角度值会从0开始攀升到90度。
新手上路，可能不是很规范，希望大家可以指导一下，共同学习，感谢观看。
