PCL学习——滤波

一、为什么需要滤波

在获取点云数据时 ，由于设备精度，操作者经验、环境等因素带来的影响，以及电磁波的衍射特性，被测物体表面性质变化和数据拼接配准操作过程的影响，点云数据中将不可避免的出现一些噪声。在点云处理流程中滤波处理作为预处理的第一步，对后续的影响比较大，只有在滤波预处理中将噪声点 ，离群点，孔洞，数据压缩等按照后续处理定制，才能够更好的进行配准，特征提取，曲面重建，可视化等后续应用处理。

二、PCL中的滤波

PCL中点云滤波模块提供了很多灵活实用的滤波处理算法，例如：双边滤波，高斯滤波，条件滤波，直通滤波，基于随机采样一致性滤波RANSAC等。滤波模块是作为 PCL的一个重要处理模块，其在应用中可以非常方便与其他点云处理流程协同使用。

一、直通滤波

直通滤波的作用是过滤掉在指定维度方向上取值不在给定值域内的点。
首先，指定一个维度以及该维度下的值域，其次，遍历点云中的每个点，判断该点在指定维度上的取值是否在值域内，删除取值不在值域内的点，最后，遍历结束，留下的点即构成滤波后的点云。直通滤波器简单高效，适用于消除背景等操作。

PCL中的pcl:PassThrough类实现对用户给定点云某个字段的限定下，对点云进行简单的基本过滤，例如限制过滤掉点云中所有Z字段不在某个范围内的点，该类的使用比较灵活但完全取决于用户的限定字段和对应条件。

设置限定字段的名称字符串field_ name，例如"z"，等

void setFilterFieldName(const std::string &field_ name)

设置滤波限制条件
包括最小值limit_ min和最大值limit_max。该函数与set-FilterFieldName()一起使用，点云中所有点的setFilterFieldName()设置的字段的值未在用户所设定区间范围外的点将被删除。参数limit_min为允许的区间范围的最小值，默认为DBL_MIN, limit_max为允许的区间范围的最大值，默认为DBL_MAX.

void setFilterLimits(const double &limit_min，const double &limit_max)

设置返回滤波限制条件外的点还是内部点
limit_negative默认值为false，输出点云为在设定字段的设定范围内的点集，如果设置为true则刚好相反。警告:该方法将来将会被移除，用setNegative()函数代替。

void getFilterLimitsNegative (bool &limit_negative)

代码实例展示：

#include <iostream>
#include <ctime>
#include <pcl/point_types.h>
#include <pcl/filters/passthrough.h>
int
 main (int argc, char** argv)
{ srand(time(0));
  pcl::PointCloud<pcl::PointXYZ>::Ptr cloud (new pcl::PointCloud<pcl::PointXYZ>);
  pcl::PointCloud<pcl::PointXYZ>::Ptr cloud_filtered (new pcl::PointCloud<pcl::PointXYZ>);
  //填入点云数据
  cloud->width  = 5;
  cloud->height = 1;  //无序点
  cloud->points.resize (cloud->width * cloud->height);

  //生成随机点
  for (size_t i = 0; i < cloud->points.size (); ++i)
  {
    cloud->points[i].x = rand () / (RAND_MAX + 1.0f)-0.5;
    cloud->points[i].y = rand () / (RAND_MAX + 1.0f)-0.5;
    cloud->points[i].z = rand () / (RAND_MAX + 1.0f)-0.5;
  }
  std::cerr << "Cloud before filtering: " << std::endl;
  for (size_t i = 0; i < cloud->points.size (); ++i)
    std::cerr << "    " << cloud->points[i].x << " "
                        << cloud->points[i].y << " "
                        << cloud->points[i].z << std::endl;
  // 创建滤波器对象
  pcl::PassThrough<pcl::PointXYZ> pass;//创建滤波器对象
  pass.setInputCloud (cloud);			//设置待滤波的点云
  pass.setFilterFieldName ("z");		//设置在Z轴方向上进行滤波
  pass.setFilterLimits (0.0, 1.0);		//设置滤波范围为0~1,在范围之外的点会被剪除
  //pass.setFilterLimitsNegative (true);//是否反向过滤，默认为false
  pass.filter (*cloud_filtered);		//开始过滤

  std::cerr << "Cloud after filtering: " << std::endl;
  for (size_t i = 0; i < cloud_filtered->points.size (); ++i)
    std::cerr << "    " << cloud_filtered->points[i].x << " "
                        << cloud_filtered->points[i].y << " "
                        << cloud_filtered->points[i].z << std::endl;
  return (0);
}

以上代码的输出结果如下：

Cloud before filtering:
    0.0873413 0.418091 -0.331146
    -0.367493 -0.240753 0.329285
    0.258301 -0.415497 -0.326172
    0.478882 -0.485962 -0.450592
    0.0456543 0.17511 0.156433
Cloud after filtering:
    -0.367493 -0.240753 0.329285
    0.0456543 0.17511 0.156433

本此案例中设置的是对 z 轴进行滤波，滤波范围为0~1.0，所以z坐标为负的点已全部过滤掉。

二、条件滤波

在点云处理中，条件移除滤波器(ConditionalRemoval Filter)是一种有用的工具，它可以根据用户定义的条件来选择性地移除点云中的部分点。条件移除 滤波器主要应用于以下场景：
1.区域选择:根据用户定义的空间范围条件，选择性地保留或移除点云数据中的特定区域。
2.属性选择:根据点云数据的属性，如点的颜色、法向量、强度等，选择性地保留或移除符合条件的点
3.形状选择:根据点云数据的形状特征，如曲率、形状描述子等，选择性地保留或移除符合条件的点。

条件滤波器有两个子类，其中pcl::ConditionAndpcl::PointXYZRGB意味着“且”，pcl::ConditionOrpcl::PointXYZRGB意味着“或”。
关键函数：
1）条件A 且 条件B，使用该条件函数类。

pcl::ConditionAnd<pcl::PointXYZRGB>

2）条件A 或 条件B，使用该条件函数类。

pcl::ConditionOr<pcl::PointXYZRGB>

3）本函数设置true则保持原始点云的结构，点的数目没有减少，滤波掉的点采用nan代替。设置为false则不保存原始点云结构，滤波掉的点删除。

setKeepOrganized()

4）删除NAN点，与setKeepOrganized()方法联动使用

std::vector<int> mapping;
pcl::removeNaNFromPointCloud(*cloud_filtered, *cloud_filtered, mapping);                     // 去除nan点

代码展示：

#include <iostream>
#include <iostream>
#include <pcl/point_types.h>
#include <pcl/io/pcd_io.h>
#include <pcl/filters/conditional_removal.h> //条件滤波
#include <pcl/visualization/pcl_visualizer.h>
#include <boost/thread/thread.hpp>

int main()
{
    /****************条件滤波********************/
    // 原始点云
    pcl::PointCloud<pcl::PointXYZRGB>::Ptr cloud(new pcl::PointCloud<pcl::PointXYZRGB>());
    pcl::io::loadPCDFile("D:/code/csdn/data/two_tree.pcd", *cloud);   // 加载原始点云数据
    // 结果点云
    pcl::PointCloud<pcl::PointXYZRGB>::Ptr cloud_filtered(new pcl::PointCloud<pcl::PointXYZRGB>);

    // 字段
    pcl::ConditionAnd<pcl::PointXYZRGB>::Ptr field(new pcl::ConditionAnd<pcl::PointXYZRGB>);     // 字段
    /*
    pcl::ComparisonOps::GT      // 大于
    pcl::ComparisonOps::GE      // 大于等于
    pcl::ComparisonOps::LT      // 小于
    pcl::ComparisonOps::LE      // 小于等于
    pcl::ComparisonOps::EQ      // 等于
    */
    field->addComparison(pcl::FieldComparison<pcl::PointXYZRGB>::ConstPtr(new pcl::FieldComparison<pcl::PointXYZRGB>("z", pcl::ComparisonOps::GT, -27.0)));     //  z值大于-27.0
    field->addComparison(pcl::FieldComparison<pcl::PointXYZRGB>::ConstPtr(new pcl::FieldComparison<pcl::PointXYZRGB>("z", pcl::ComparisonOps::LT, -24.5)));       // “且”z值小于-27.0，若使用ConditionOr，则是“或”z值小于15
    pcl::ConditionalRemoval<pcl::PointXYZRGB> filtered;                                          // 条件滤波器
    filtered.setCondition(field);                                                                // 字段条件
    filtered.setInputCloud(cloud);                                                               // 输入点云
    filtered.setKeepOrganized(false);                                                            // 设置true则保持原始点云的结构，点的数目没有减少，滤波掉的点采用nan代替。设置为false则不保存原始点云结构。
    filtered.filter(*cloud_filtered);                                                            // 滤波
    std::vector<int> mapping;
    pcl::removeNaNFromPointCloud(*cloud_filtered, *cloud_filtered, mapping);                     // 去除nan点

    /****************展示********************/
    boost::shared_ptr<pcl::visualization::PCLVisualizer> view_raw(new pcl::visualization::PCLVisualizer("raw"));
    pcl::visualization::PointCloudColorHandlerRGBField<pcl::PointXYZRGB> raw_rgb(cloud);
    view_raw->addPointCloud<pcl::PointXYZRGB>(cloud, raw_rgb, "raw cloud");
    view_raw->setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_POINT_SIZE, 1, "raw cloud");

    boost::shared_ptr<pcl::visualization::PCLVisualizer> view_filtered(new pcl::visualization::PCLVisualizer("filter"));
    pcl::visualization::PointCloudColorHandlerRGBField<pcl::PointXYZRGB> filtered_rgb(cloud);
    view_filtered->addPointCloud<pcl::PointXYZRGB>(cloud_filtered, filtered_rgb, "filtered cloud");
    view_filtered->setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_POINT_SIZE, 1, "filtered cloud");

    while (!view_raw->wasStopped())
    {
        view_raw->spinOnce(100);
        boost::this_thread::sleep(boost::posix_time::microseconds(100000));
    }
    while (!view_filtered->wasStopped())
    {
        view_filtered->spinOnce(100);
        boost::this_thread::sleep(boost::posix_time::microseconds(100000));
    }

    return 0;
}

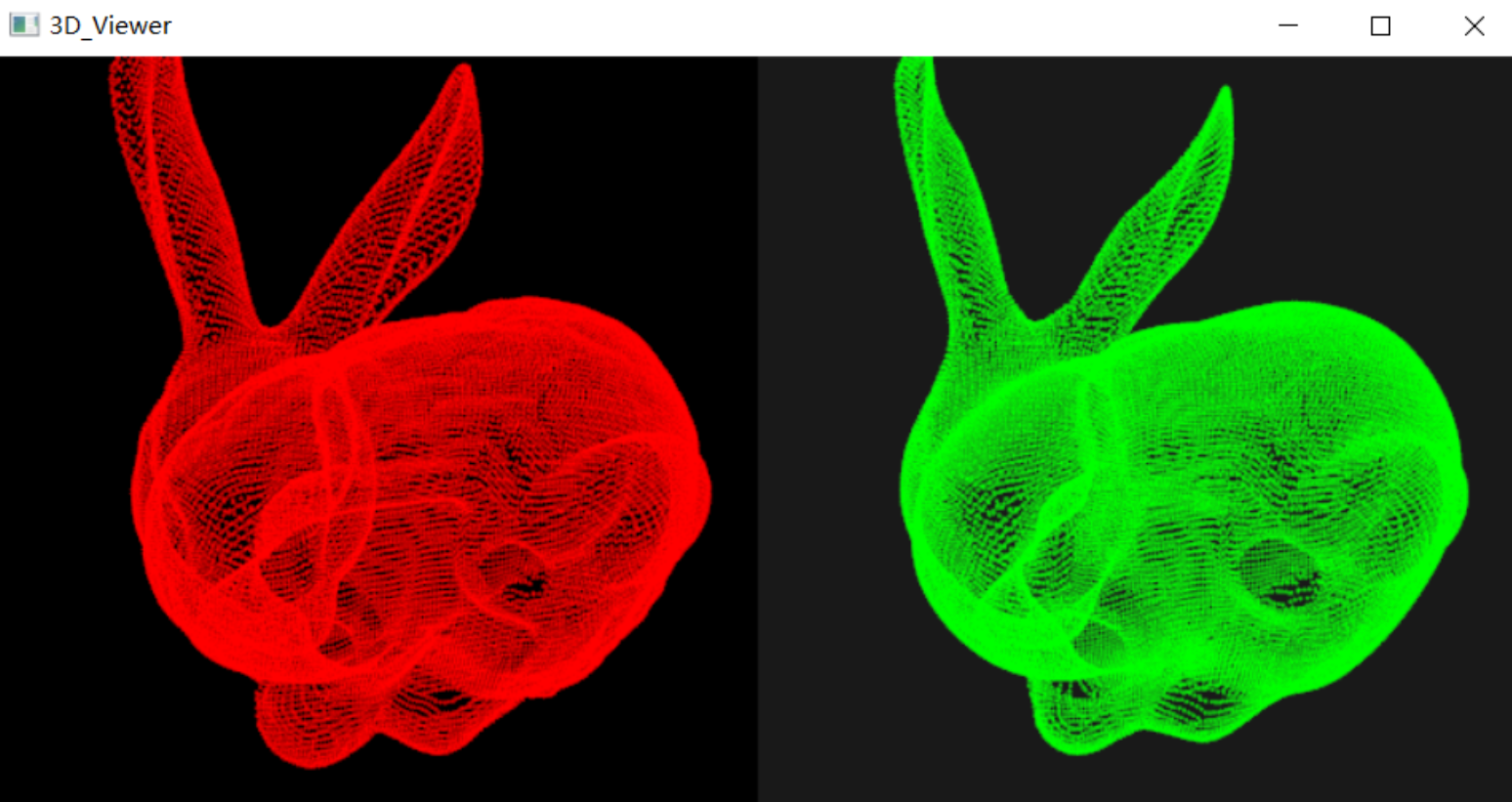

在这里插入图片描述

三、双边滤波

双边滤波通过计算点云点周围的高斯权重，按照卷积核中元素强度值与中心点强度的近似情况来设置权重，强度值越相近，则该点权重越大。具体来说，双边滤波会考虑两个因素：空间距离和像素（或点云强度）差异。空间距离较近的点和像素值（或强度值）差异较小的点会被赋予更高的权重，从而在平滑过程中起到更大的作用。简单来说，就是取点云点附近的邻近点，然后通过其距离差异和强度差异，计算一个新的强度值出来，然后再赋值到该点上，以此实现强度的平滑。
原理如下：
（1）计算空间领域，确定每个点云点的空间领域，即其周围的邻近点。
（2）计算权重，对于领域内的每个点，计算其与中心点之间的空间距离权重和像素（或强度）差异权重。这两个权重相乘得到最终权重。
（3）加权平均，根据最终权重对领域内的点进行加权平均，得到中心点的新强度值。
（4）更新点云，将新的强度值赋值给中心点，并重复上述过程直到所有点都被处理过。
注意！双边滤波是对强度做平滑，不是对位置做平滑。
在这里插入图片描述

在PCL中，双边滤波涉及到的主要函数包括pcl::BilateralFilter或pcl::FastBilateralFilter。这些函数的关键参数包括：

输入点云：待处理的点云数据，通常包含位置和强度信息。
搜索方法：用于查找每个点的邻近点的方法，如KD树。
高斯搜索窗口大小：设置每次进行邻近搜索时考虑的领域范围大小。
标准差参数：包括空间域标准差（sigmaS）和强度域标准差（sigmaR），用于计算高斯权重。
样例代码如下：

#include <iostream>
#include <pcl/io/pcd_io.h>
#include <pcl/point_types.h>
#include <pcl/point_cloud.h>
#include <pcl/kdtree/kdtree_flann.h>
#include <pcl/filters/bilateral.h>
#include <pcl/visualization/pcl_visualizer.h>
#include <boost/thread/thread.hpp>
using namespace std;

void BilateralFilter(pcl::PointCloud<pcl::PointXYZ>::Ptr cloud_in, pcl::PointCloud<pcl::PointXYZ>::Ptr cloud_out,
	const double sigma_s, const double sigma_r)
{
	pcl::search::KdTree<pcl::PointXYZ>::Ptr kdtree(new pcl::search::KdTree<pcl::PointXYZ>);
	//双边滤波
	pcl::BilateralFilter<pcl::PointXYZ> bf;
	bf.setInputCloud(cloud_in);
	bf.setSearchMethod(kdtree);
	bf.setHalfSize(sigma_s); // 双边滤波窗口一半。
	bf.setStdDev(sigma_r);  // 标准差参数
	bf.filter(*cloud_out);
}

int main()
{
	pcl::PointCloud<pcl::PointXYZ>::Ptr cloud_in(new pcl::PointCloud<pcl::PointXYZ>);

	pcl::io::loadPCDFile("bunny.pcd", *cloud_in);
	pcl::PointCloud<pcl::PointXYZ>::Ptr cloud_out(new pcl::PointCloud<pcl::PointXYZ>);
	BilateralFilter(cloud_in, cloud_out,0.01, 0.01);
	cout << "滤波前的点云个数：" << cloud_in->points.size() << endl;
	cout << "滤波后的点云个数：" << cloud_out->points.size() << endl;
	boost::shared_ptr<pcl::visualization::PCLVisualizer> view(new pcl::visualization::PCLVisualizer("3D_Viewer"));

	int v1(0);
	view->createViewPort(0.0, 0.0, 0.5, 1.0, v1);
	view->setBackgroundColor(0, 0, 0, v1);
	view->addText("input cloudpoint", 10, 10, "v1", v1);
	int v2(0);
	view->createViewPort(0.5, 0.0, 1, 1.0, v2);
	view->setBackgroundColor(0.1, 0.1, 0.1, v2);
	view->addText("output cloudpoint", 10, 10, "v2", v2);

	view->addPointCloud<pcl::PointXYZ>(cloud_in, "cloud_in", v1);
	view->addPointCloud<pcl::PointXYZ>(cloud_out, "cloud_out", v2);
	view->setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_COLOR, 1, 0, 0, "cloud_in", v1);
	view->setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_COLOR, 0, 1, 0, "cloud_out", v2);
	//view->addCoordinateSystem(1.0);
	//view->initCameraParameters();
	while (!view->wasStopped())
	{
		view->spinOnce(100);
		boost::this_thread::sleep(boost::posix_time::microseconds(100000));
	}

	return 0;
}

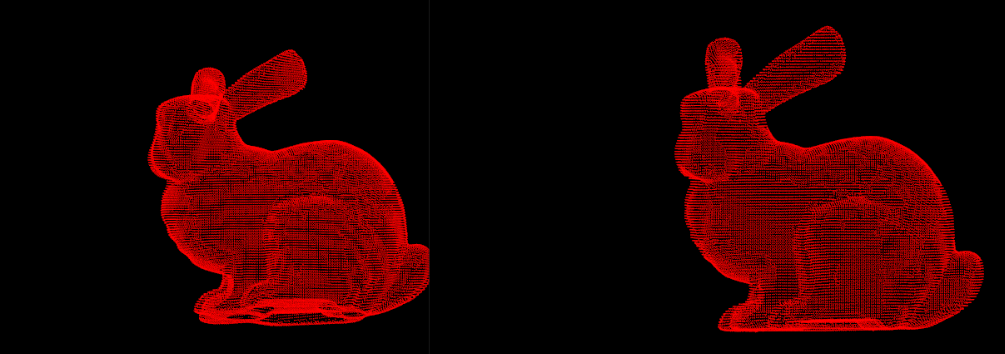

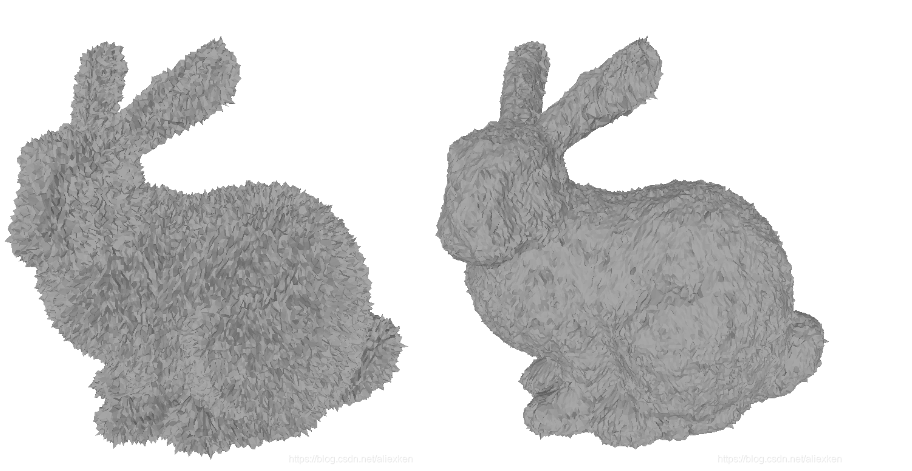

效果如下：
在这里插入图片描述

四、体素滤波

使用体素化网格方法实现下采样，即减少点的数量减少点云数据，并同时保存点云的形状特征，在提高配准，曲面重建，形状识别等算法速度中非常实用，PCL是实现的VoxelGrid类通过输入的点云数据创建一个三维体素栅格，容纳后每个体素内用体素中所有点的重心来近似显示体素中其他点，这样该体素内所有点都用一个重心点最终表示，对于所有体素处理后得到的过滤后的点云，这种方法比用体素中心逼近的方法更慢，但是对于采样点对应曲面的表示更为准确。

将整体点云体素化为一个三维体素栅格，使用每个体素栅格的质心点近似代表该体素块。
（1）对点云按照输入的立方体进行体素化处理，将所有的点云点分布进一个一个的小体素块中。
（2）计算每个体素块的质心点（注意要区别于体素滤波计算中心点）。
（3）所有计算出的体素块质心点组成组成新的点云点，合并得到最终结果。

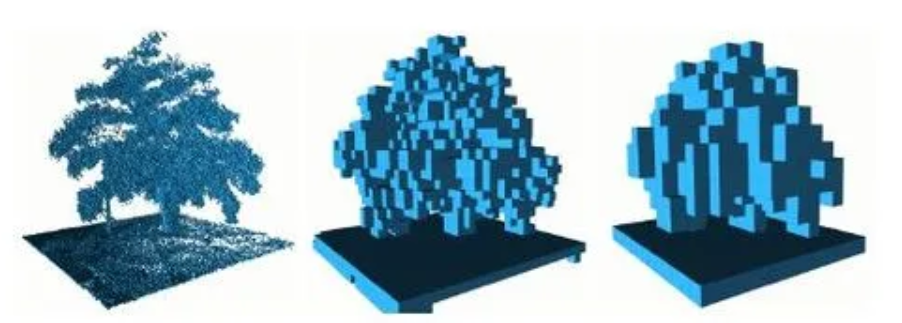

如何理解体素化：如下图，将整体点云体素化为多个小体素块，用一个个正方形的小块代表该范围内的点云。
在这里插入图片描述
工作中往往都使用体素滤波；体素滤波可以在抽稀的同时，保持点云的原始形态，并且速度也较快。
在PCL中，计算质心点的函数为：

Eigen::Vector4f centroid;                     // 质心
pcl::compute3DCentroid(*cloud,centroid);      // 计算质心

体素滤波的函数接口为：

pcl::VoxelGrid<pcl::PointXYZRGB>

设置最小体素块的xyz值：

setLeafSize()

相关示例代码为：

#include <iostream>
#include <pcl/io/pcd_io.h>
#include <pcl/point_types.h>
#include <pcl/filters/voxel_grid.h>
#include <pcl/visualization/pcl_visualizer.h>
#include <boost/thread/thread.hpp>
int main()
{
    /****************体素滤波********************/
    // 原始点云
    pcl::PointCloud<pcl::PointXYZRGB>::Ptr cloud(new pcl::PointCloud<pcl::PointXYZRGB>);
    pcl::io::loadPCDFile("D:/code/csdn/data/bunny.pcd", *cloud);   // 加载原始点云数据
    // 结果点云
    pcl::PointCloud<pcl::PointXYZRGB>::Ptr cloud_filtered(new pcl::PointCloud<pcl::PointXYZRGB>);

    // 体素滤波函数实例化
    pcl::VoxelGrid<pcl::PointXYZRGB> filter;
    filter.setInputCloud(cloud);
    filter.setLeafSize(0.003, 0.003, 0.003);                        // 每个体素块的xyz值
    filter.filter(*cloud_filtered);

    /****************展示********************/
    boost::shared_ptr<pcl::visualization::PCLVisualizer> view_raw(new pcl::visualization::PCLVisualizer("raw"));
    view_raw->addPointCloud<pcl::PointXYZRGB>(cloud, "raw cloud");
    view_raw->setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_POINT_SIZE, 1, "raw cloud");

    boost::shared_ptr<pcl::visualization::PCLVisualizer> view_filtered(new pcl::visualization::PCLVisualizer("filter"));
    view_filtered->addPointCloud<pcl::PointXYZRGB>(cloud_filtered, "filtered cloud");
    view_filtered->setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_POINT_SIZE, 1, "filtered cloud");

    while (!view_raw->wasStopped())
    {
        view_raw->spinOnce(100);
        boost::this_thread::sleep(boost::posix_time::microseconds(100000));
    }
    while (!view_filtered->wasStopped())
    {
        view_filtered->spinOnce(100);
        boost::this_thread::sleep(boost::posix_time::microseconds(100000));
    }

    return 0;
}

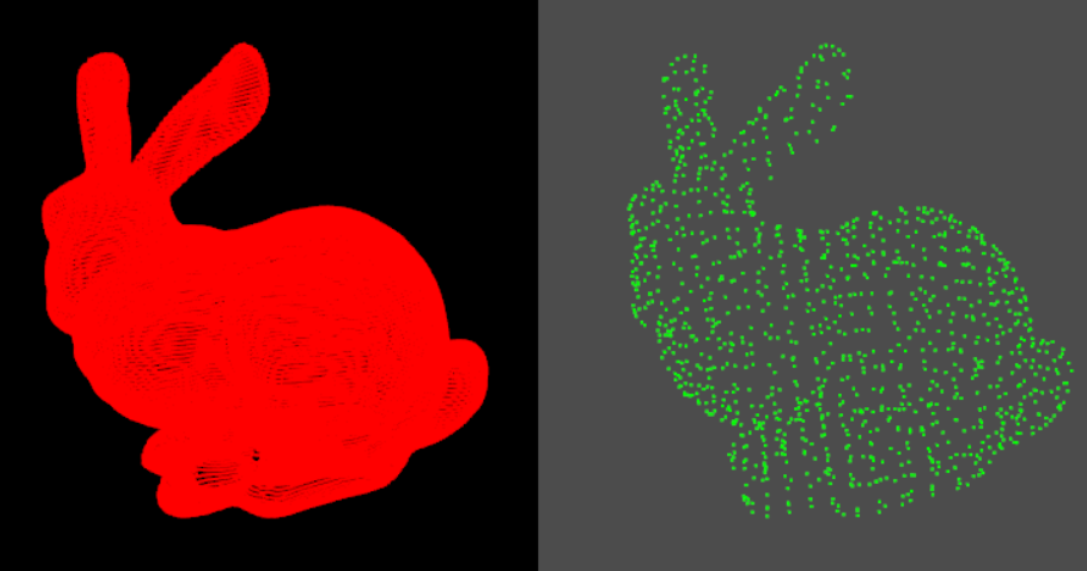

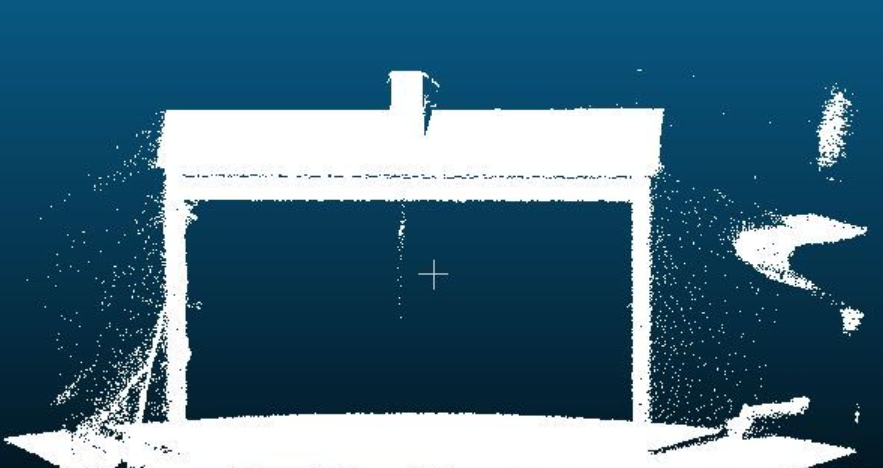

函数的输出结果为：
在这里插入图片描述

五、均匀采样滤波

均匀采样滤波基本上等同于体素滤波器，但是其不改变点的位置，在每个体素保留一个最接近体素中心的点，代替体素中所有点。下采样后，其点云分布基本 均匀，但是其点云的准确度要好于体素滤波，因为没有移动点的位置。
均匀采样算法：均匀采样通过构建指定半径的球体对点云进行下采样滤波，将每一个球内距离球体中心最
近的点作为下采样之后的点输出。
具体的相关接口如下：

	pcl::UniformSampling<pcl::PointXYZ> us;	//创建滤波器对象
	us.setInputCloud(cloud);				//设置待滤波点云
	us.setRadiusSearch(0.05f);				//设置滤波球体半径
	us.filter(*cloud_filtered);		//执行滤波，保存滤波结果于cloud_filtered

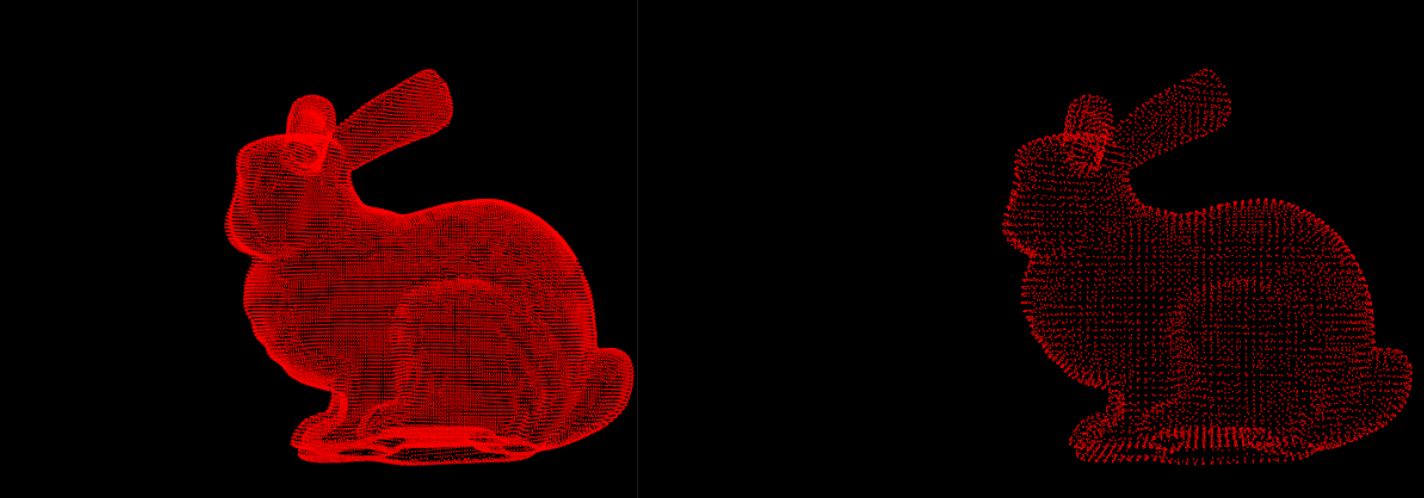

具体效果如下：
在这里插入图片描述

六、高斯滤波

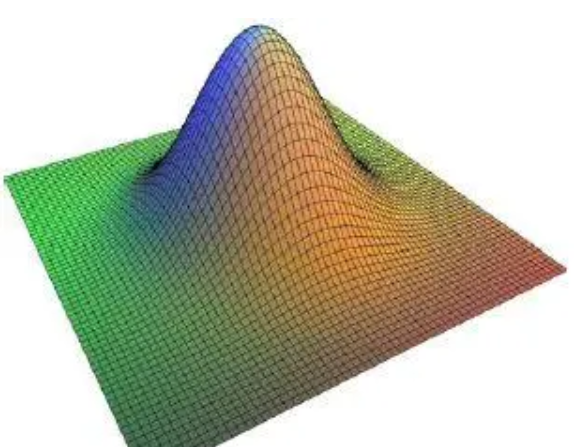

高斯滤波是基于高斯核的卷积滤波实现，高斯过滤器相当于一个具有平滑性能的低通滤波器， 通过该类处理后的点云，相对比较平滑。高斯滤波可以应用于点云数据的XYZ坐标，通过高斯分布函数计算各点的高斯权重，然后按照每个点领域点的与其的距离和权重进行高斯处理，以平滑点云。具体什么是高斯分布，请百度百科即可，这里就不再说明。

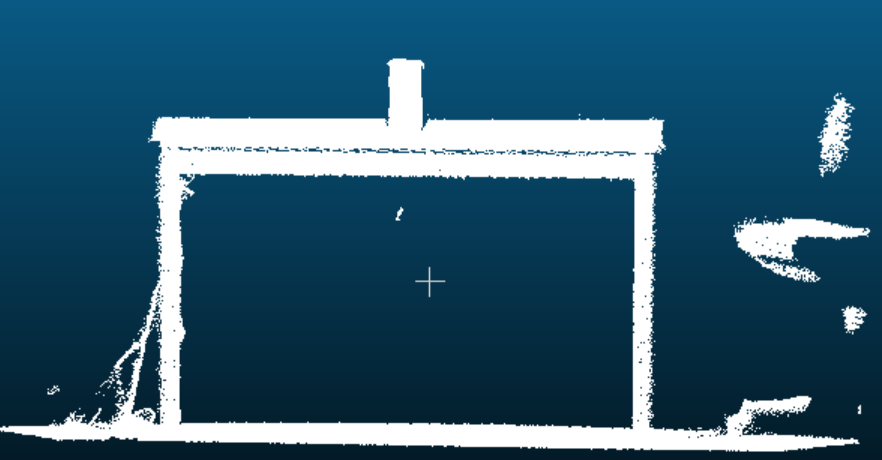

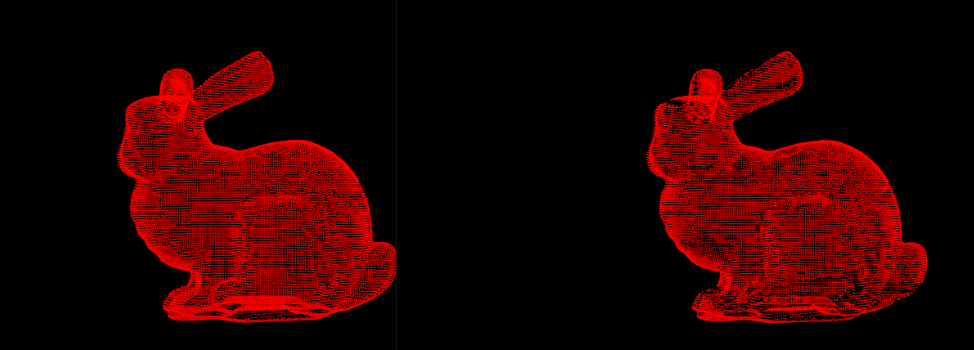

高斯滤波效果举例：
在这里插入图片描述

高斯滤波的函数接口为：

pcl::VoxelGrid<pcl::PointXYZRGB>

代码展示：

//radius代表点云扫面的半径，这里需要用户计算获得

#include <iostream>
#include <pcl/io/pcd_io.h>
#include <pcl/point_types.h>
#include <pcl/point_cloud.h>
#include <boost/random.hpp>
#include <pcl/console/time.h>
#include <pcl/filters/convolution_3d.h>
#include <pcl/kdtree/kdtree_flann.h>
using namespace std;

vector<vector<double>> DenoisingPD_GaussianKernel(vector<vector<double>> pointCloudOriginal，double radius) {

    cout << "Gaussian denoising start:" << endl;
	pcl::PointCloud<pcl::PointXYZ>::Ptr inputcloud(new pcl::PointCloud<pcl::PointXYZ>);
	pcl::PointCloud<pcl::PointXYZ>::Ptr outputcloud(new pcl::PointCloud<pcl::PointXYZ>);

	//Read point cloud in the input file
	for (int i = 0; i < pointCloudOriginal.size(); i++)
	{
		pcl::PointXYZ cloud_i;
		cloud_i.x = pointCloudOriginal[i][0];
		cloud_i.y = pointCloudOriginal[i][1];
		cloud_i.z = pointCloudOriginal[i][2];
		inputcloud->push_back(cloud_i);
	}

	//Set up the Gaussian Kernel
	pcl::filters::GaussianKernel<pcl::PointXYZ, pcl::PointXYZ>::Ptr kernel(new pcl::filters::GaussianKernel<pcl::PointXYZ, pcl::PointXYZ>);
	(*kernel).setSigma(4);
	(*kernel).setThresholdRelativeToSigma(4);
	std::cout << "Kernel made" << std::endl;

	//Set up the KDTree
	pcl::search::KdTree<pcl::PointXYZ>::Ptr kdtree(new pcl::search::KdTree<pcl::PointXYZ>);
	(*kdtree).setInputCloud(inputcloud);
	std::cout << "KdTree made" << std::endl;


	//Set up the Convolution Filter
	pcl::filters::Convolution3D <pcl::PointXYZ, pcl::PointXYZ, pcl::filters::GaussianKernel<pcl::PointXYZ, pcl::PointXYZ> > convolution;
	convolution.setKernel(*kernel);
	convolution.setInputCloud(inputcloud);
	convolution.setSearchMethod(kdtree);
	convolution.setRadiusSearch(radius);
    convolution.setNumberOfThreads(10);//important! Set Thread number for openMP
	std::cout << "Convolution Start" << std::endl;
	convolution.convolve(*outputcloud);
	std::cout << "Convoluted" << std::endl;

    vector<vector<double>> pCDenosing(pointCloudOriginal.size());

	for (int i = 0; i < outputcloud->size(); i++) {
		vector<double> pi(3);
		pi[0] = outputcloud->at(i).x;
		pi[1] = outputcloud->at(i).y;
		pi[2] = outputcloud->at(i).z;
		pCDenosing[i] = pi;
	}
	cout << "Gaussian denoising finished!" << endl;
}

七、半径滤波

半径滤波也叫基于连通分析的滤波，该方法的基本思想是假定原始点云中每个激光点在指定的半径邻域中至少包含一定数量的近邻点。原始点云中符合假设条件的激光点被视为正常点进行保留，反之，则视为噪声点并进行去除。该方法对原始激光点云中存在的一些悬空的孤立点或无效点具有很好的去除效果。半径滤波器以某点为中心画一个圆计算落在该圆中点的数量，当数量大于给定值时，则保留该 点，数量小于给定值则剔除该点。
代码示例：

#include <pcl/io/pcd_io.h>  //文件输入输出
#include <pcl/point_types.h>  //点类型相关定义
#include <pcl/visualization/cloud_viewer.h>  //点云可视化相关定义
#include <pcl/filters/radius_outlier_removal.h>  //滤波相关
#include <pcl/common/common.h>
#include <iostream>

using namespace std;

int main()
{
	//1.读取点云
	pcl::PointCloud<pcl::PointXYZ>::Ptr cloud(new pcl::PointCloud<pcl::PointXYZ>);
	pcl::PCDReader r;
	r.read<pcl::PointXYZ>("data\\table_scene_lms400.pcd", *cloud);
	cout << "there are " << cloud->points.size() << " points before filtering." << endl;

	//2.半径滤波
	pcl::PointCloud<pcl::PointXYZ>::Ptr cloud_filter(new pcl::PointCloud<pcl::PointXYZ>);
	pcl::RadiusOutlierRemoval<pcl::PointXYZ> sor;
	sor.setInputCloud(cloud);
	sor.setRadiusSearch(0.02);
	sor.setMinNeighborsInRadius(15);
	sor.setNegative(false);
	sor.filter(*cloud_filter);

	//3.滤波结果保存
	pcl::PCDWriter w;
	w.writeASCII<pcl::PointXYZ>("data\\table_scene_lms400_Radius_filter.pcd", *cloud_filter);
	cout << "there are " << cloud_filter->points.size() << " points after filtering." << endl;

	system("pause");
	return 0;
}

效果如下：
在这里插入图片描述
在这里插入图片描述

八、统计滤波

当使用半径滤波器等效果不大好的时候使用统计滤波器。统计滤波即是对点云中每个点进行邻域搜索，判断邻域搜索出的这块点云是否符合高斯分布。根据给定的参数，如均值和方差等，剔除在高斯期望之外的点。与高斯滤波相比：高斯滤波用于平滑点云并去噪；统计滤波只用于去噪。
具体操作步骤如下：
（1）对点云建KD树。
（2）点云中每个点进行邻域搜索，获取邻域搜索出的点云块。
（3）根据给定的阈值，判断每个点是否符合高斯期望，剔除期望值之外的点，得到结果点云。
关键函数部分：
（1）设置K邻域搜索点的个数；即每次选取点云点附近n个点作为邻域点。

setMeanK()

（2）设置高斯期望的计算阈值；

setStddevMulThresh()

代码实例：

#include <iostream>
#include <pcl/io/pcd_io.h>
#include <pcl/point_types.h>
#include <pcl/filters/statistical_outlier_removal.h>
#include <pcl/visualization/pcl_visualizer.h>
#include <boost/thread/thread.hpp>

int main()
{
    /****************统计滤波********************/
    // 原始点云
    pcl::PointCloud<pcl::PointXYZRGB>::Ptr cloud(new pcl::PointCloud<pcl::PointXYZRGB>);
    pcl::io::loadPCDFile("D:/code/csdn/data/bunny.pcd", *cloud);   // 加载原始点云数据
    // 结果点云
    pcl::PointCloud<pcl::PointXYZRGB>::Ptr cloud_filtered(new pcl::PointCloud<pcl::PointXYZRGB>);

    // 统计滤波器
    pcl::StatisticalOutlierRemoval<pcl::PointXYZRGB> filters;               // 统计滤波器
    filters.setInputCloud(cloud);
    filters.setMeanK(6);                                                   // K邻域搜索的个数
    filters.setStddevMulThresh(1.0);                                       // 判断是否是离群点的阈值，大于该阈值，即为离群点（具体见4.关键函数）
    filters.filter(*cloud_filtered);

    /****************展示********************/
    boost::shared_ptr<pcl::visualization::PCLVisualizer> view_raw(new pcl::visualization::PCLVisualizer("raw"));
    view_raw->addPointCloud<pcl::PointXYZRGB>(cloud, "raw cloud");
    view_raw->setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_POINT_SIZE, 1, "raw cloud");

    boost::shared_ptr<pcl::visualization::PCLVisualizer> view_filtered(new pcl::visualization::PCLVisualizer("filter"));
    view_filtered->addPointCloud<pcl::PointXYZRGB>(cloud_filtered, "filtered cloud");
    view_filtered->setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_POINT_SIZE, 1, "filtered cloud");

    while (!view_raw->wasStopped())
    {
        view_raw->spinOnce(100);
        boost::this_thread::sleep(boost::posix_time::microseconds(100000));
    }
    while (!view_filtered->wasStopped())
    {
        view_filtered->spinOnce(100);
        boost::this_thread::sleep(boost::posix_time::microseconds(100000));
    }

    return 0;
}

具体实现效果如下：
在这里插入图片描述

九、投影滤波

投影滤波即用一组光线将物体的形状投射到一个平面上去，称为“投影”。 如站在阳光下，地面上的影子就是你对地面的投影；投影滤波可以用来作为点云相关报告、或者自动驾驶去畸变之后点云转换为图片。在投影时，PCL不同模型，设置参数的方式不同，需要注意。
正投影：光线垂直于待投影平面的投影。（PCL中该方法即用的正投影）
斜投影：光线与待投影平面倾斜的投影。
关键函数：
（1）设置投影类型

setModelType();

投影类型有如下几种：
SACMODEL_PLANE 平面模型
SACMODEL_LINE 直线模型
SACMODEL_CIRCLE2D 2d圆模型
SACMODEL_CIRCLE3D 3d圆模型
SACMODEL_SPHERE 球模型
SACMODEL_CYLINDER 圆柱模型
SACMODEL_CONE 圆锥模型
SACMODEL_TORUS 圆环模型，目前还未实现
SACMODEL_PARALLEL_LINE　和给定轴平行的直线
SACMODEL_PERPENDICULAR_PLANE 和给定轴垂直的平面
SACMODEL_NORMAL_PLANE　拟合一个平面，用于拟合的内点的法相量与最后输出的平面之间法相量的夹角必须小于某个阈值
SACMODEL_NORMAL_SPHERE　拟合一个球，用于拟合的内点的法相量与最后输出的球面之间法相量的夹角必须小于某个阈值
SACMODEL_PARALLEL_PLANE 拟合出和给定轴平行的平面
SACMODEL_NORMAL_PARALLEL_PLANE 拟合一个平面，其约束条件为 SACMODEL_NORMAL_PLANE + SACMODEL_PERPENDICULAR_PLANE。
SACMODEL_STICK　棒状模型
（2）设置模型参数

setModelCoefficients()

样例代码：

#include <iostream>
#include <pcl/io/pcd_io.h>
#include <pcl/point_types.h>
#include <pcl/ModelCoefficients.h>
#include <pcl/filters/project_inliers.h>
#include <pcl/visualization/pcl_visualizer.h>
#include <boost/thread/thread.hpp>

int main()
{
    /****************投影滤波********************/
    // 原始点云
    pcl::PointCloud<pcl::PointXYZRGB>::Ptr cloud(new pcl::PointCloud<pcl::PointXYZRGB>);
    pcl::io::loadPCDFile("D:/code/csdn/data/bunny.pcd", *cloud);   // 加载原始点云数据
    // 结果点云
    pcl::PointCloud<pcl::PointXYZRGB>::Ptr cloud_filtered(new pcl::PointCloud<pcl::PointXYZRGB>);

    // 待投影平面（模型类型可以是文章中表述的几十种）
    pcl::ModelCoefficients::Ptr coefficients(new pcl::ModelCoefficients());         // 模型参数
    coefficients->values.resize(4);                                                 // 平面模型的参数式为：Ax + By + Cz + D = 0;以下即为ABCD四个参数的值
    coefficients->values[0] = 0;
    coefficients->values[1] = 0;
    coefficients->values[2] = 1.0;
    coefficients->values[3] = 0;

    pcl::ProjectInliers<pcl::PointXYZRGB> filters;
    filters.setModelType(pcl::SACMODEL_PLANE);                      // 设置投影类型
    filters.setInputCloud(cloud);
    filters.setModelCoefficients(coefficients);                     // 设置模型参数
    filters.filter(*cloud_filtered);

    /****************展示********************/
    boost::shared_ptr<pcl::visualization::PCLVisualizer> view_raw(new pcl::visualization::PCLVisualizer("raw"));
    view_raw->addPointCloud<pcl::PointXYZRGB>(cloud, "raw cloud");
    view_raw->setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_POINT_SIZE, 1, "raw cloud");

    boost::shared_ptr<pcl::visualization::PCLVisualizer> view_filtered(new pcl::visualization::PCLVisualizer("filter"));
    view_filtered->addPointCloud<pcl::PointXYZRGB>(cloud_filtered, "filtered cloud");
    view_filtered->setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_POINT_SIZE, 1, "filtered cloud");

    while (!view_raw->wasStopped())
    {
        view_raw->spinOnce(100);
        boost::this_thread::sleep(boost::posix_time::microseconds(100000));
    }
    while (!view_filtered->wasStopped())
    {
        view_filtered->spinOnce(100);
        boost::this_thread::sleep(boost::posix_time::microseconds(100000));
    }

    return 0;
}

效果如下：
在这里插入图片描述

PCL 点云体素滤波
纵马踏花向自由
10-05 1293
体素滤波（Voxel Grid Filter） 是一种常用的点云降采样方法。它通过将点云划分为固定大小的三维网格（体素），然后用每个体素内的点的代表值（如质心）来代替体素内的所有点，从而达到减少点云数据量的目的。
PCL 点云导向滤波(Guided Filter)
点云侠的博客
02-09 1946
Guided Filter相对于双边滤波在三维情况下的最大优势在于不用估计点云中每个点的法线方向，因此比双边滤波的效率要高。之前使用python实现过，但是代码运行效率仍然较低，因此使用C++结合PCL写了一个模版类，提高了代码的运行效率和复用性。
PCL，点云滤波
10-19
使用PCL的点云滤波程序，调用PCL枯函数建立Kdtree，进行点云滤波
滤波入门：从零开始理解滤波
最新发布
csshuke的专栏
04-21 1241
滤波（Filtering）是。
PCL滤波器
fandq1223的博客
11-15 955
#include #include #include #include #include #include #include #include #include #include #include int main (int argc, char** argv) { // Read in the cloud data pcl::PCDReader reader;
PCL 的点云滤波
相忘于江湖的专栏
10-18 3436
PCL中的几种常见的点云滤波函数及其应用。
pcl滤波
baidu_39404323的博客
06-07 191
1. 直通滤波 /*! * Pass though filter in z frame. * @param[in] cloud the point cloud to be filtered. * @param[out] cloud_filtered the resulting point cloud. * @param[in] min the minimum value of the filtering range. * @param[in] max the maximum value of the f
PCL --- 滤波
weixin_44284128的博客
08-14 758
滤波1. 滤波1.1 直通滤波 `pcl::PassThrough`1.2 体素格滤波器 `pcl::VoxelGrid`1.3 统计滤波器 `pcl::StatisticalOutlierRemoval`1.4 半径滤波器 `pcl::RadiusOutlierRemoval`1.5 条件滤波 `pcl: :ConditionalRemoval``PointXYZ` 与 `PCLPointCloud2` 点云类型转换1.6 双边滤波 `pcl::BilateralFilter` 1. 滤波 1.1 直通滤
pcl学习——滤波（直通滤波器与统计滤波器）
热门推荐
peach_blossom的博客
10-18 1万+
利用PCL中的直通滤波器和统计滤波器对原始点云数据进行滤波处理。
PCL——点云滤波
emm@amiao的博客
09-02 1405
1、使用直通滤波器对点云进行滤波处理 对指定的某一维度实行一个简单的滤波，即去掉在用户指定范围内部（或外部）的点 代码实现： #include <iostream> #include <pcl/point_types.h> #include <pcl/filters/passthrough.h> int main (int argc, char** argv...
PCL学习笔记10 —— PCL滤波
daidaiisdaidai的博客
12-06 3334
       在获取点云数据时 ，由于设备精度，操作者经验环境因素带来的影响，以及电磁波的衍射特性，被测物体表面性质变化和数据拼接配准操作过程的影响，点云数据中讲不可避免的出现一些噪声。在点云处理流程中滤波处理作为预处理的第一步，对后续的影响比较大，只有在滤波预处理中将噪声点 ，离群点，孔洞，数据压缩等按照后续处理定制，才能够更好的进行配准，特征提取，曲面重建，可视化等后续应用处理，PCL中点云滤...
点云库PCL学习——几种滤波方式
zzh_AI的博客
06-20 3800
本章主要介绍几种PCL点云滤波方式： 下采样 均匀采样 增采样
PCL入门:点云滤波——直通滤波
qq_27193031的博客
03-21 945
直通滤波用于简单的在xyz轴上限定范围来进行滤波，多用于背景滤波的第一步。在z方向 0.1到100m的点进行了保留，其余点进行了滤除，图中红色为滤波后的点。
PCL体素滤波器（下采样）：
生活如此美好，致敬每一个热爱“热爱”的人！
08-17 2539
体素滤波器可以达到向下采样同时不破坏点云本身几何结构的功能，但是会移动点的位置。 此外体素滤波器可以去除一定程度的噪音点及离群点。主要功能是用来进行降采样。 （1）它的原理是根据输入的点云，首先计算一个能够刚好包裹住该点云的立方体，然后根据设定的分辨率，将该立方体分割成不同的小立方体。类似于octree里的立方体划分，对于每一个小立方体内的点，计算他们的质心（重心），并用该质心的坐标来近似该立方体内的若干点。 （2）ApproximateVoxelGrid的不同在于这种方法是利用每一个小立方体的中心
PCL学习之滤波
karourourou的博客
03-24 1485
PCL中总结了几种需要进行点云滤波处理情况，这几种情况分别如下： （1） 点云数据密度不规则需要平滑 （2） 因为遮挡等问题造成离群点需要去除 （3） 大量数据需要下采样 （4） 噪声数据需要去除 对应的方案如下： （1）按照给定的规则限制过滤去除点 （2） 通过常用滤波算法修改点的部分属性 （3）对数据进行下采样 PCL点云格式分为有序点云和无序点云 针对有序点云提供了双边滤波、高斯滤波、中值滤波等 针对无序点云提供了体素栅格、随机采样等 是根据传感器的采集数据上...
PCL-直通滤波
qq_43049432的博客
09-01 489
直通滤波原理+实现
PCL滤波大全、原理+代码实例+操作步骤
weixin_43925768的博客
02-23 7202
PCL点云中的滤波、原理+代码实例+操作步骤
PCL-滤波
myenjoy_1的博客
02-22 348
在前文中，我们学习相关PCL一致性采样方法，用于检测相关的点云的曲面或者平面。点云还有比较重要的一部分，那就是滤波，如何提出无用的点，降噪是本节学习的内容。前文代码本文总结了PCL相关的两种简单的过滤方式，主要用的比较多的是体素化网格过滤这个过滤可以将大量的数据进行减少，并且对后续的数据分析以及建模提供的便利。
pcl对点云进行直通滤波
qq_29462849的博客
03-21 604
直接上源代码吧～ #include<iostream> #include<fstream> #include <string> #include <vector> #include <pcl/io/pcd_io.h> #include <pcl/point_types.h> #include <pcl/filters/p...
c++ pcl长方体块滤波
02-15
### C++ PCL 点云库 长方体块滤波 示例教程 #### 使用PCL进行长方体块滤波的具体方法 为了实现基于长方体区域的点云过滤，在PCL中可以利用`pcl::CropBox`类来完成这一功能。该类允许指定一个三维空间中的边界框，从而只保留位于此边界框内部的点。 下面是一个具体的代码实例展示如何创建并应用这样的滤波器： ```cpp #include <pcl/point_cloud.h> #include <pcl/io/pcd_io.h> #include <pcl/filters/crop_box.h> // 定义点类型 typedef pcl::PointXYZ PointT; int main(int argc, char** argv){ // 加载输入点云数据 pcl::PointCloud<PointT>::Ptr cloud(new pcl::PointCloud<PointT>); if (pcl::io::loadPCDFile<PointT>("input.pcd", *cloud) == -1){ PCL_ERROR("Couldn't read file input.pcd \n"); return (-1); } // 创建裁剪盒对象 pcl::CropBox<PointT> crop_filter; // 设定要保存还是移除盒子内的点，默认为true表示保持 crop_filter.setNegative(false); // 设置最小坐标(x_min,y_min,z_min) Eigen::Vector4f min_point(-0.5,-0.5,-0.5, 1.0); crop_filter.setMin(min_point); // 设置最大坐标(x_max,y_max,z_max) Eigen::Vector4f max_point(0.5,0.5,0.5, 1.0); crop_filter.setMax(max_point); // 应用滤波到原始点云上 pcl::PointCloud<PointT>::Ptr filtered_cloud(new pcl::PointCloud<PointT>); crop_filter.setInputCloud(cloud); crop_filter.filter(*filtered_cloud); // 输出处理后的点云至新文件 pcl::io::savePCDFileASCII ("cropped_output.pcd", *filtered_cloud); } ``` 上述程序首先加载了一个名为`input.pcd`的点云文件作为待处理的数据源[^1]。接着定义了一个`crop_filter`变量用于存储配置好的`CropBox`滤镜设置，并指定了想要截取的空间范围——即由两个对角顶点构成的一个立方体体积内所含有的所有点将会被保留下来而其余部分则会被丢弃掉[^2]。最后一步则是执行实际的筛选过程并将结果另存为新的`.pcd`格式文档以便后续查看或进一步分析。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
