有关ZYNQ固化的步骤及一些问题

1.步骤一.产生FPGA XSA文件

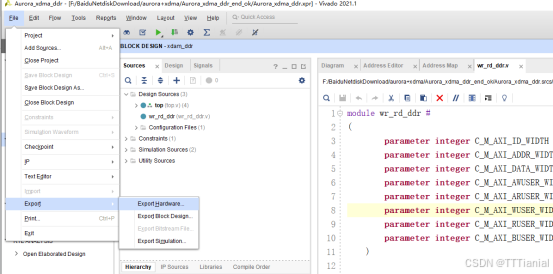

在vivado界面下，依次点击File–>Export–>Export Hardware如下图所示。

下面是点击之后你需要一次确定的步骤：
点击next

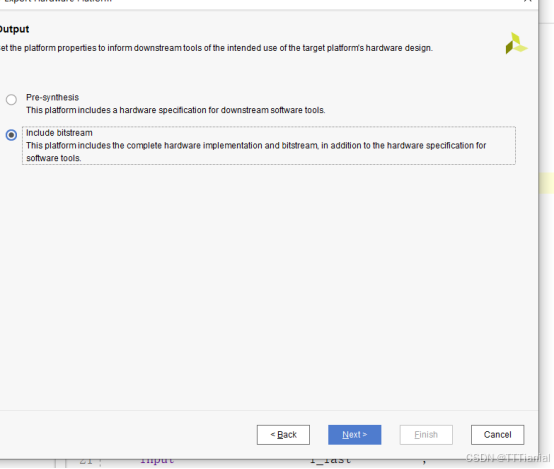

在这里点击include bitstream如下图所示。

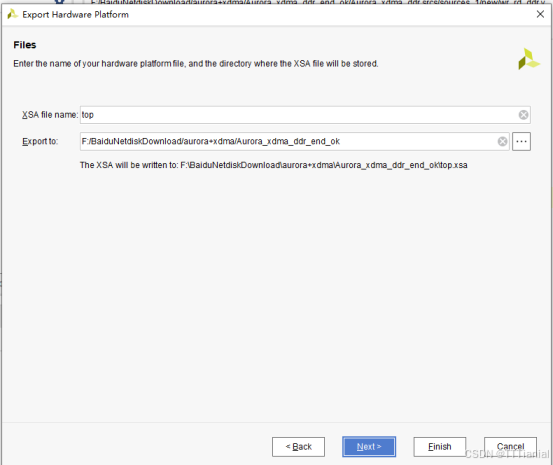

文件这一栏一般默认。但是要记住你生成的这个.xsa的文件位置。

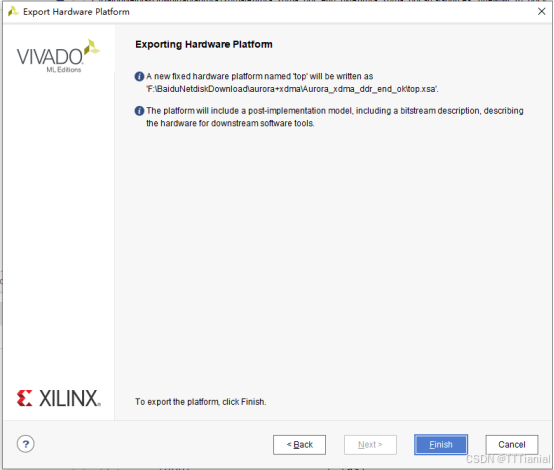

点击Finish如下图所示；

以上图片是固化的第一步产生FPGA XSA文件。

步骤二。导入SDK,生成bin固化文件

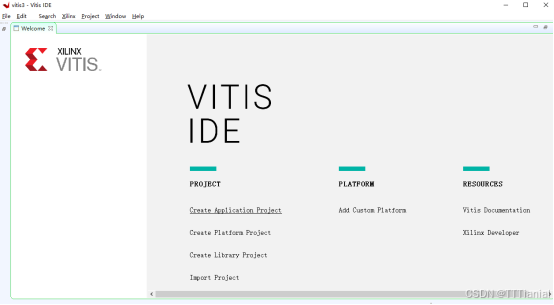

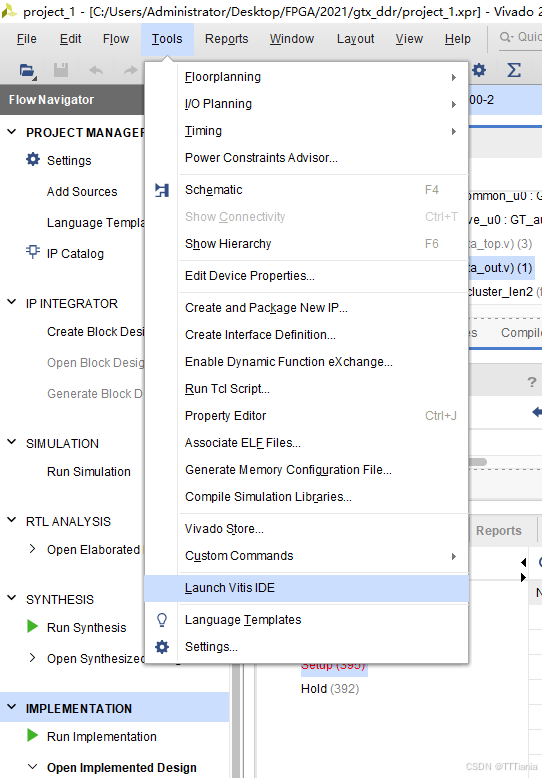

1.点击Tools–>Launch Vitis IDE

2.点击Great Application Project

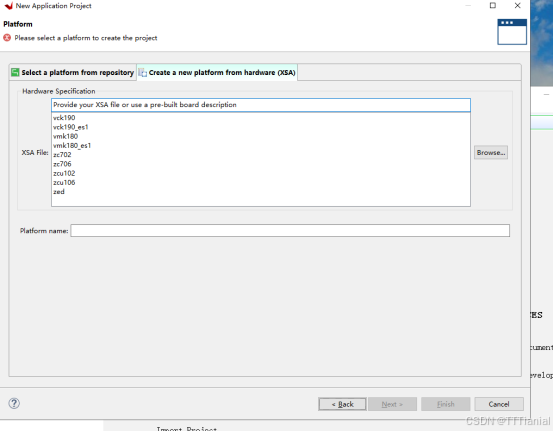

3.点击Creat a new platform form hardware（xsa）

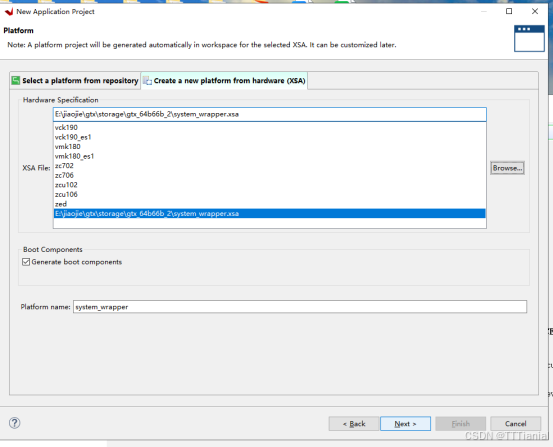

4点击next.

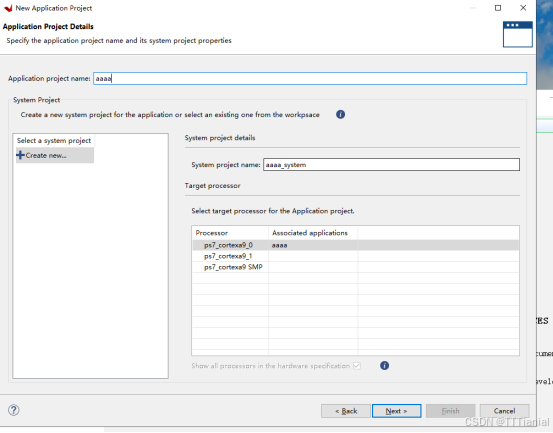

5.给应用工程取一个名字

6.点击next

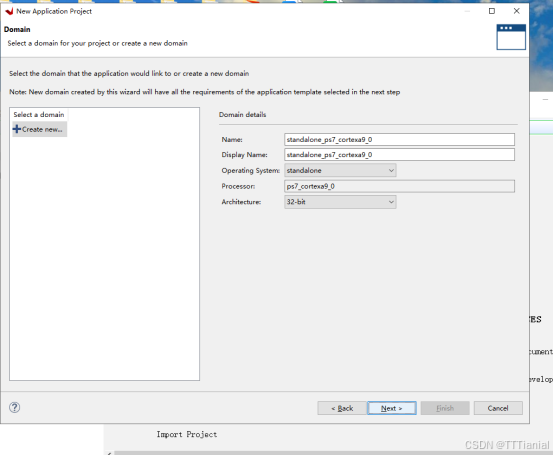

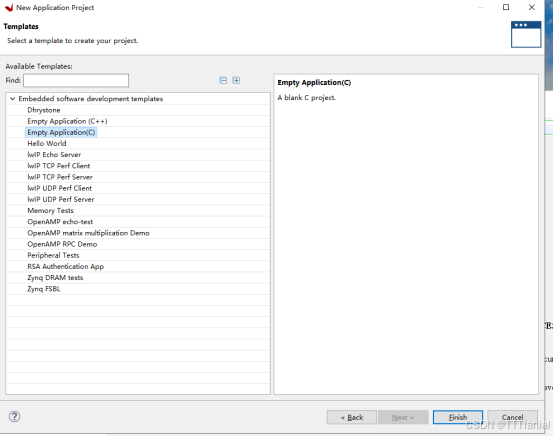

6.这里注意，如果你在blockdesign中的ps核没有点击uart外设，这时候点击Empty Application（C）,如下图所示。

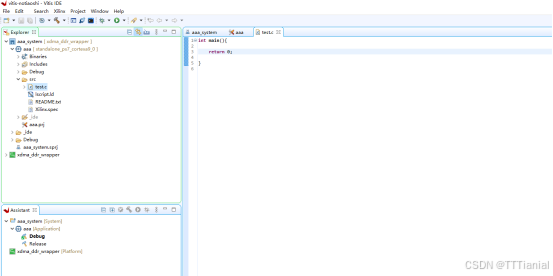

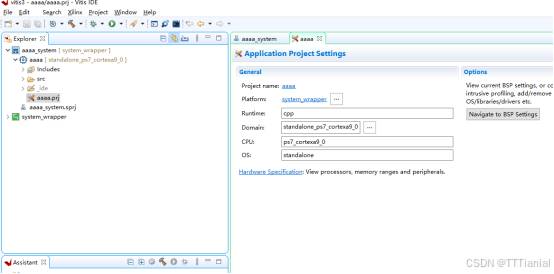

7.进入工程界面，如下图所示

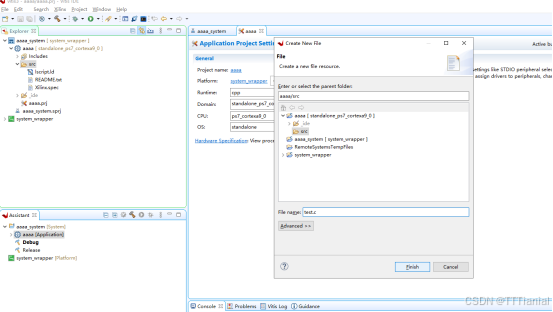

8.右击src，点击new–file命名为test.c,简单的写一下main函数代码。

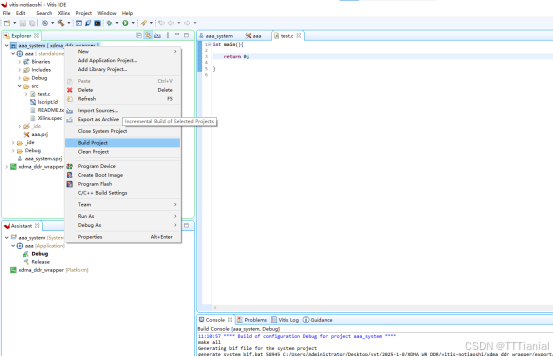

9.这里最重要的一步，右击xxx_system–>build project. 这里如果没有进行，就会导致工程没有生成BOOT.bin文件。

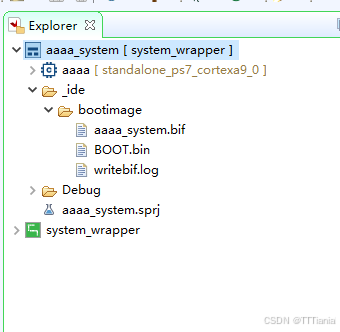

10.点击creat boot image

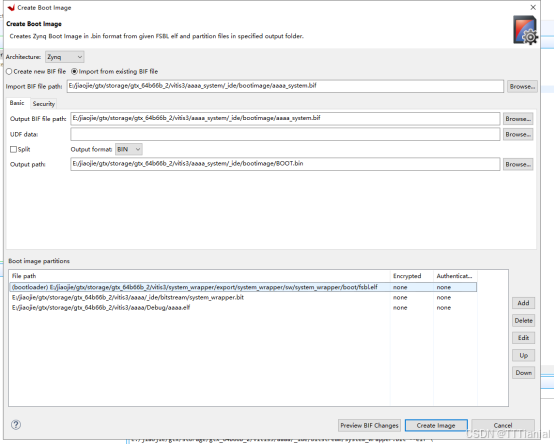

11，如下图所示

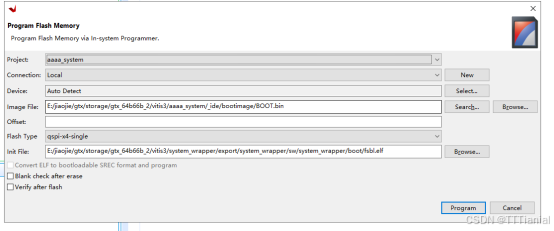

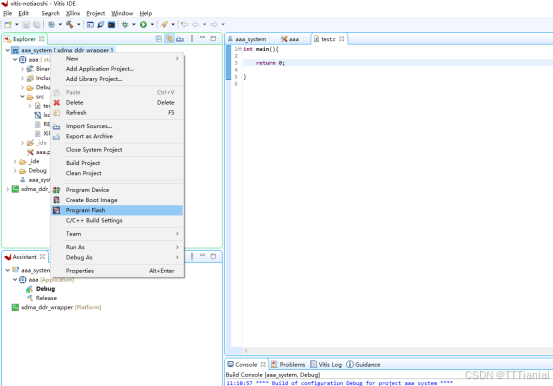

12，点击program flash

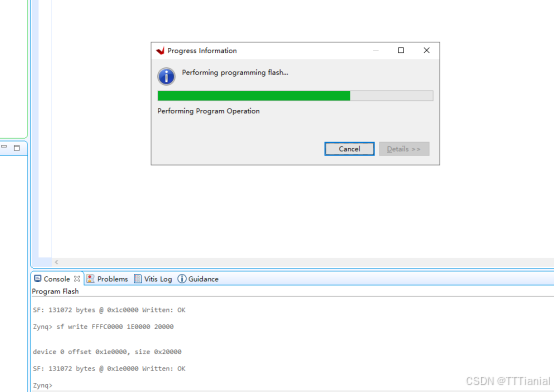

13.结果如下。

固化完成后 别忘了 拨码开关

一些固化不成功的问题

如果你固化的时候一直不成功，
1.检查一下你的bd工程中，有没有使用vio，ila等ip核，当你在bd工程中使用这些ip核的时候，你的程序就不会固化成功。
2.步骤介绍中用黄色标记的文字也是需要注意的问题提。但是由于每个板子的原理图不用，所以拨码开关的顺序也不尽相同，固化的时候使用JTAG模式，固化完成后使用SPI模式（对我的板子而言），如果是你的，你就要自己分析你该怎么使用。
3.在zynq的ps核中，你的相关配置也要根据原理图进行配置。比如一些电压设置，QSPI速度设置等等。这里我就不详细展开说了。
4.对zynq系统的整个理解，fpga可以理解为是挂载在arm下的一个外设，所以zynq的固化一定要使用ps端的arm核，要不然是固化不成功的。这里区别于纯逻辑的fpga，楼主也是在实际项目中接触到的理解。
