esp32移植canopen协议栈(三)

前言

本文续接上一篇文章，在之前的工程中，我们实现了can驱动的封装，离我们移植canopen更近一步了，但canopen的启动，sdo，pdo等调度都与时间密切相关，我们还需要实现一个定时器给canopen协议栈做心跳使用，本文我们来使用esp32 + 现代c++封装一个好用的timer类出来，为移植canopen打基础。

一、创建timer组件

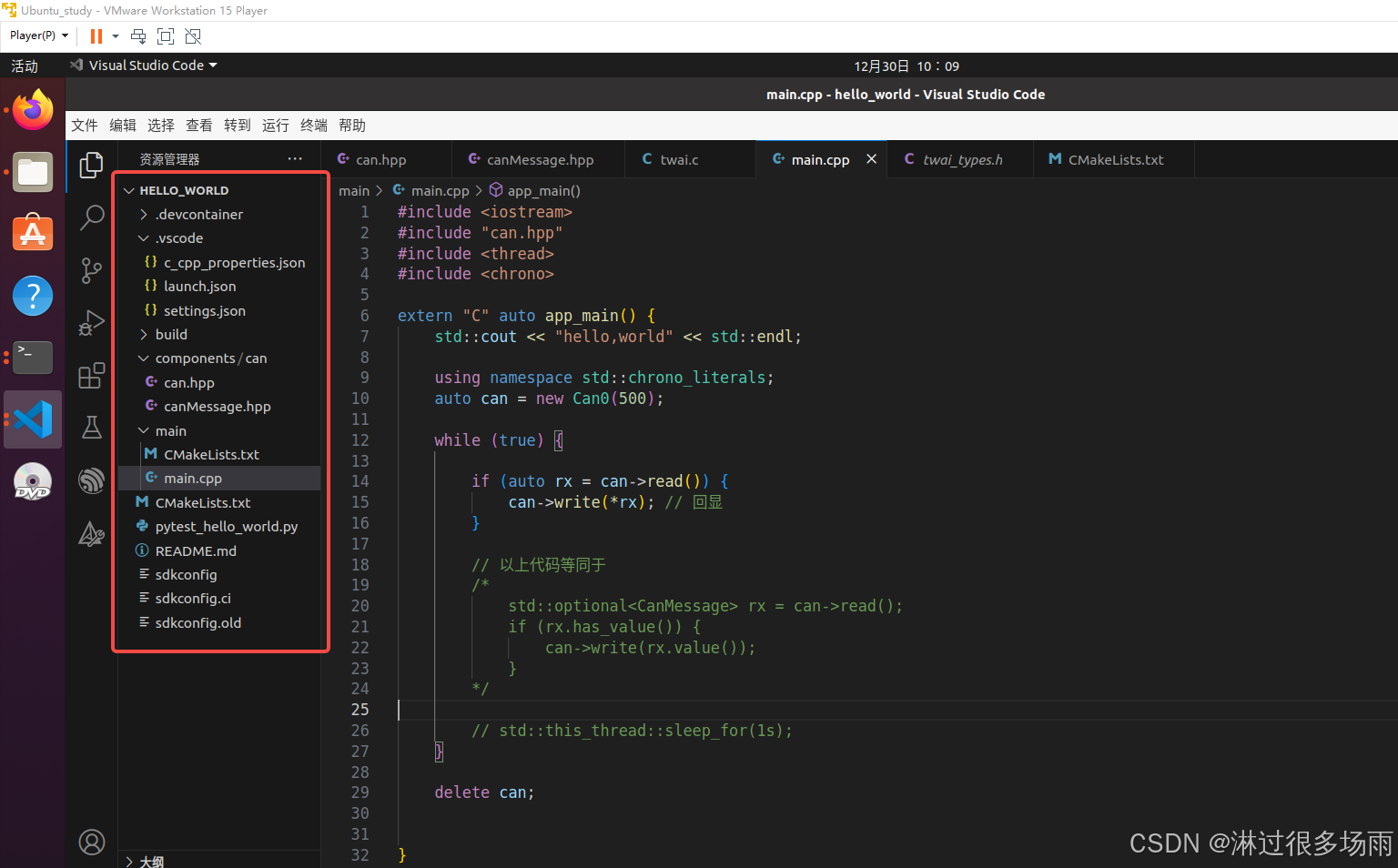

先看下我们现在的工程目录。

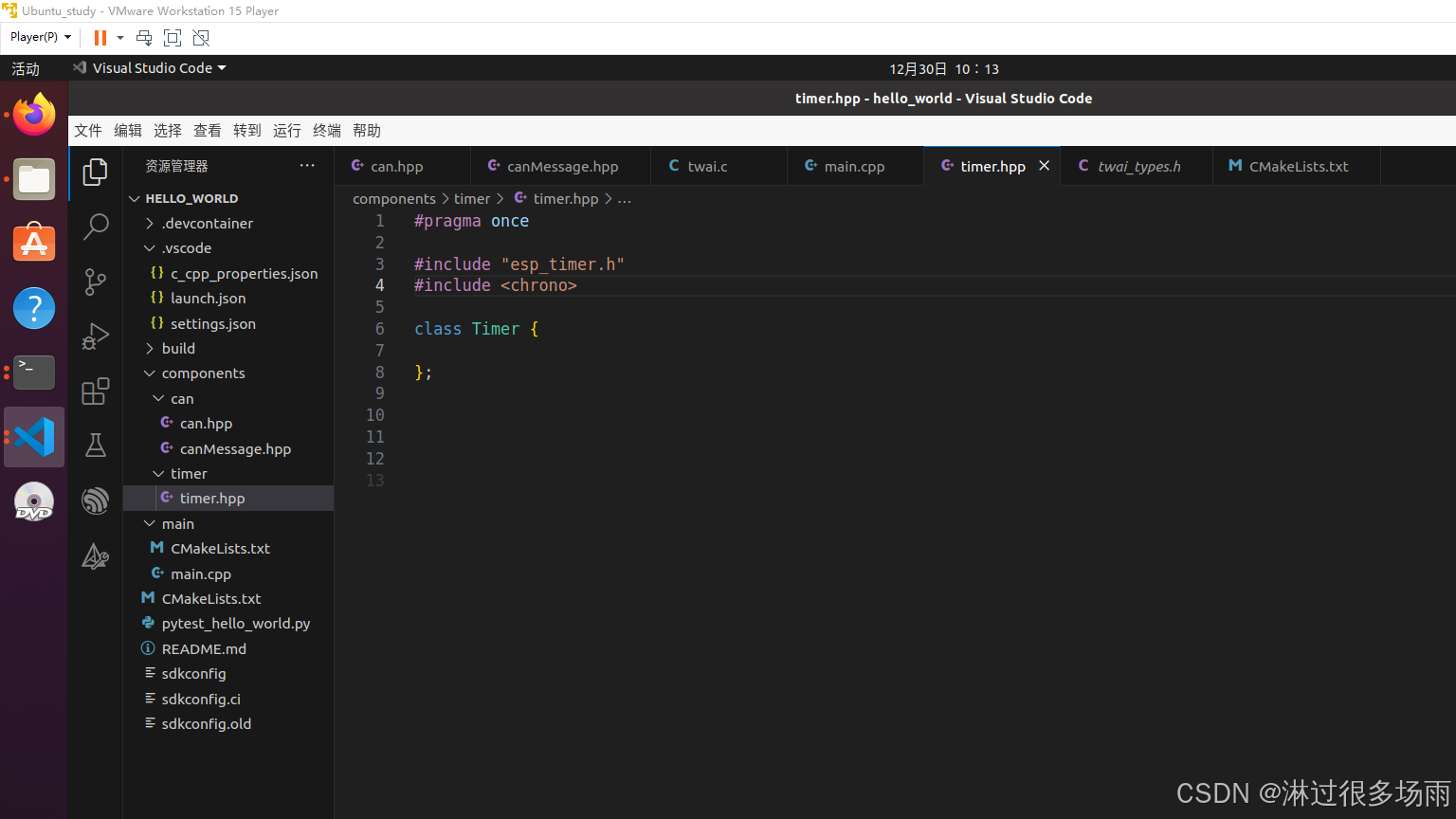

我们需要在components目录下创建一个新的文件夹timer， 在timer文件夹下，新建timer.hpp的cpp文件，如下图所示。

二、timer接口设计

我们得timer基于esp32的高精度定时器实现。我们理想的效果是类似如下方式

以下是伪代码
auto handle = new Timer(...);
handle->startOnce(...);
handle->startPeriod(...);
if (handle->isStart()) {
	handle->stop();
}
大概需要这几个接口

三、timer接口实现

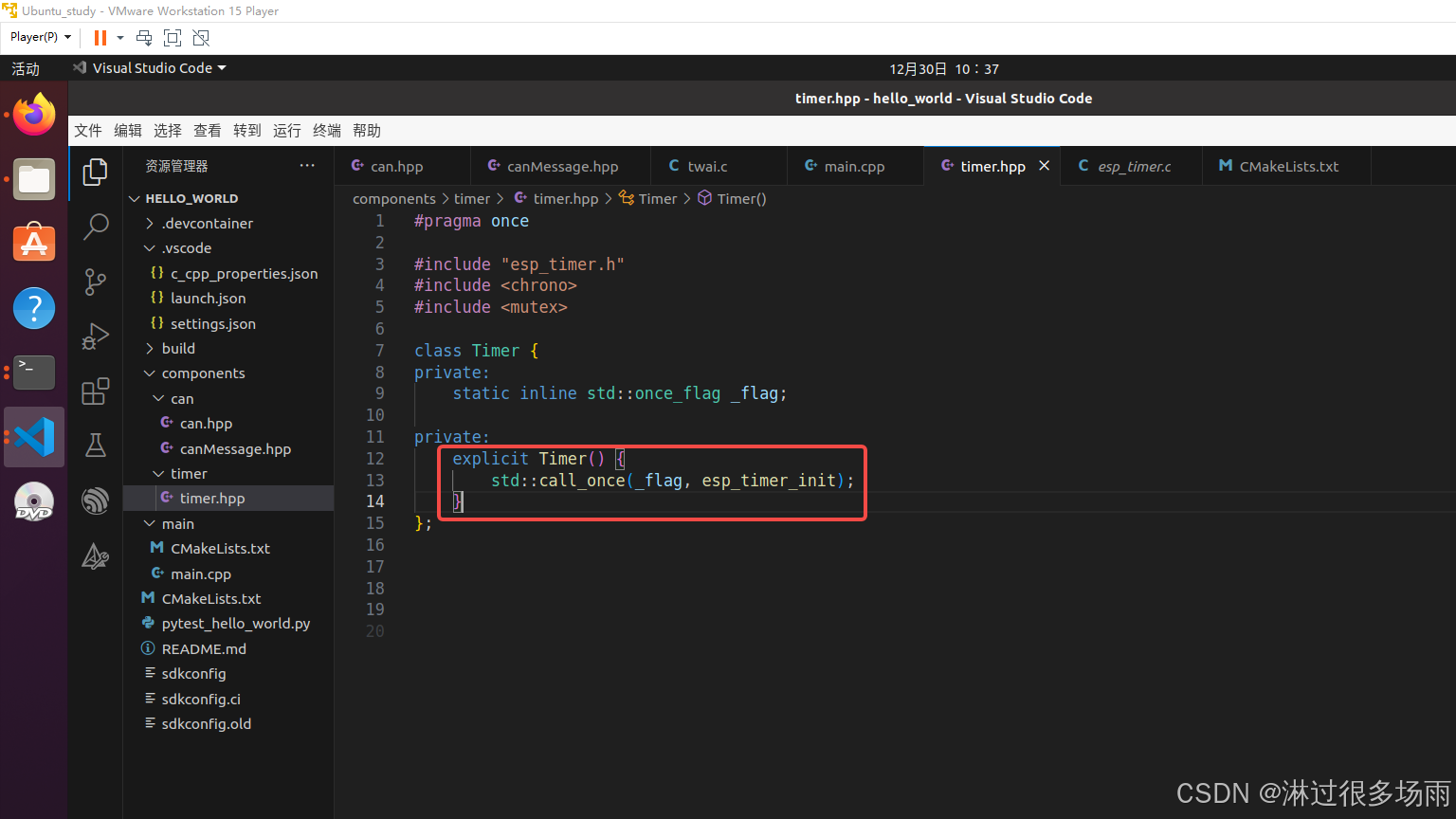

esp32的高精度定时器需要init，我们把这一部分放到Timer的构造函数中。但是我们每次申请一个定时器的时候都需要走构造函数，这个init我们全局只需要调用一次。这种场景可以考虑c++的单例模式，但貌似不是那么好，想一想也许std::call_once更为适合。

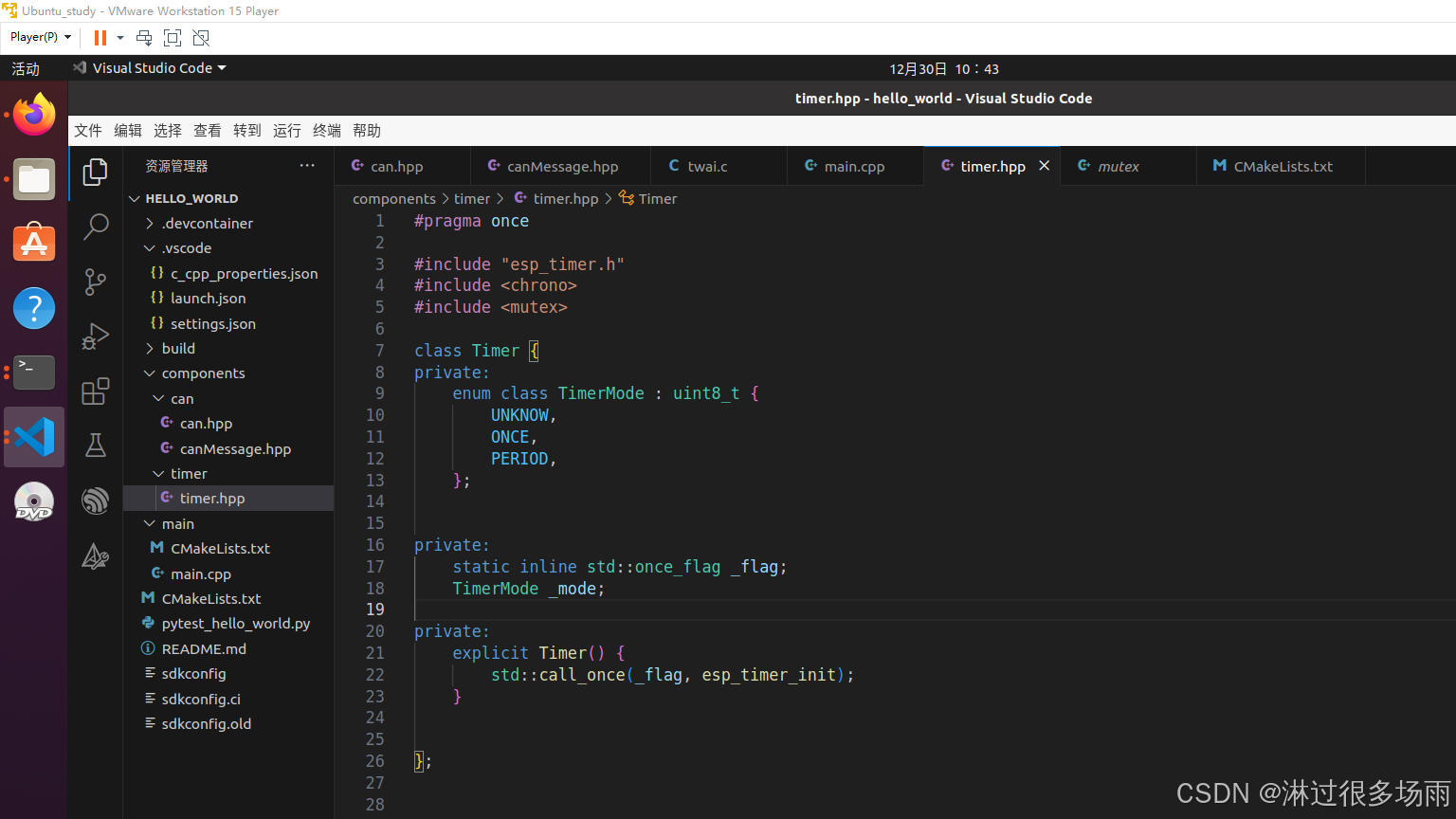

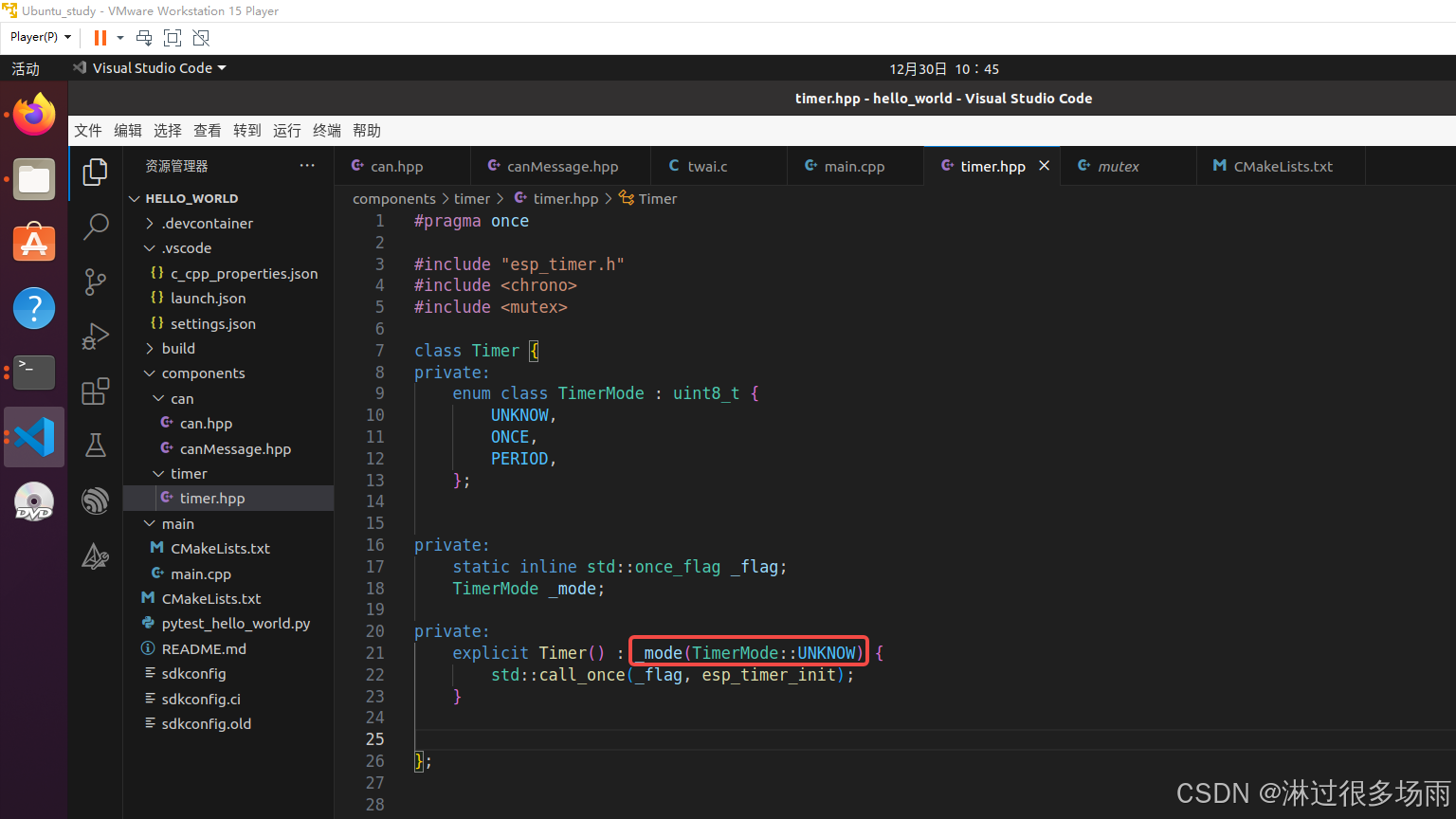

因为定时器有两种模式，单次和周期，我们可以用一个枚举类代表这两种模式。

未知，单次，周期三种状态，构造函数中状态设置为UNKNOW。

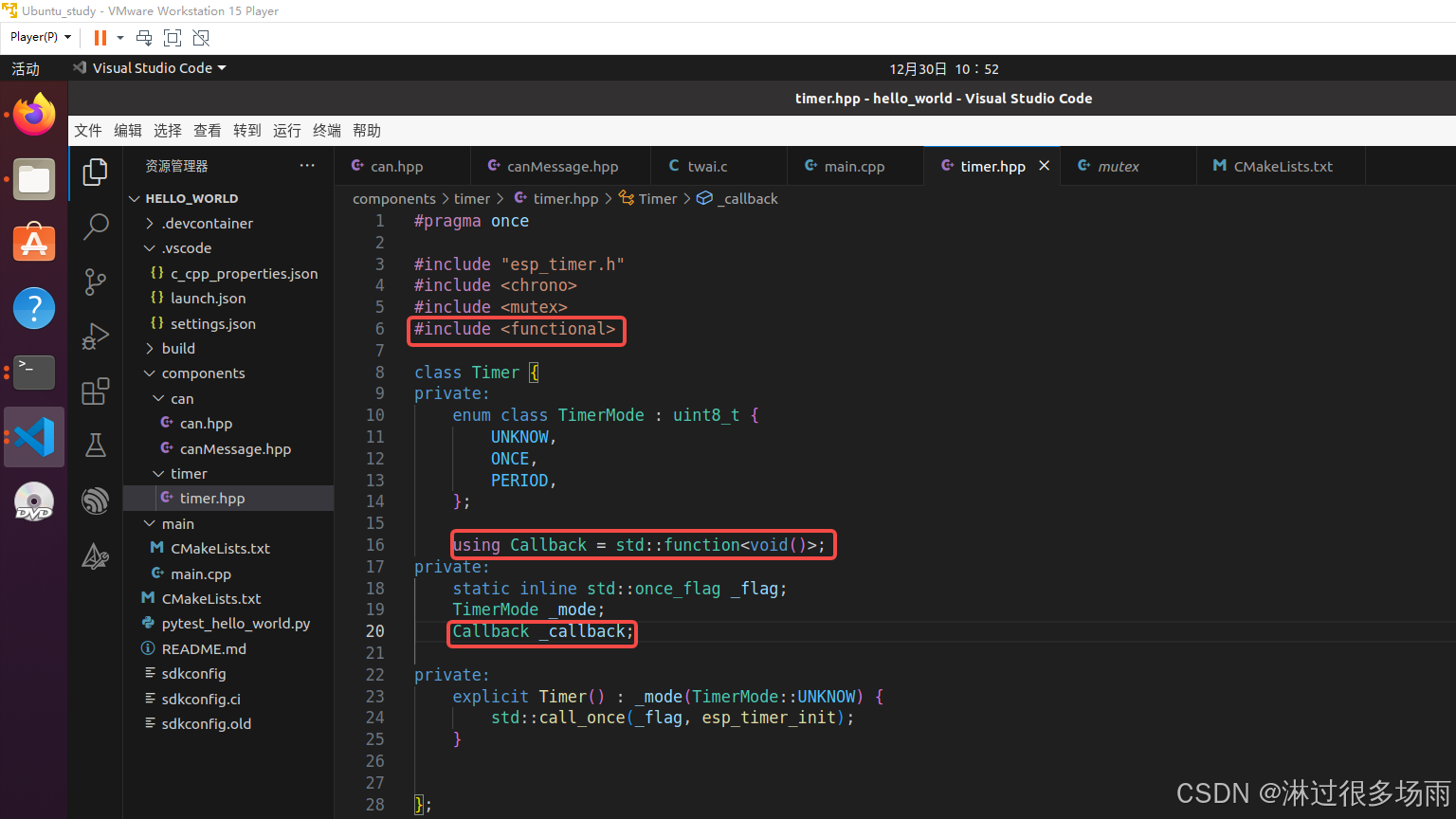

我们还需要一个回调函数，保存用户传入的函数。在启动的时候我们要求用户要传入函数，以及函数的参数。

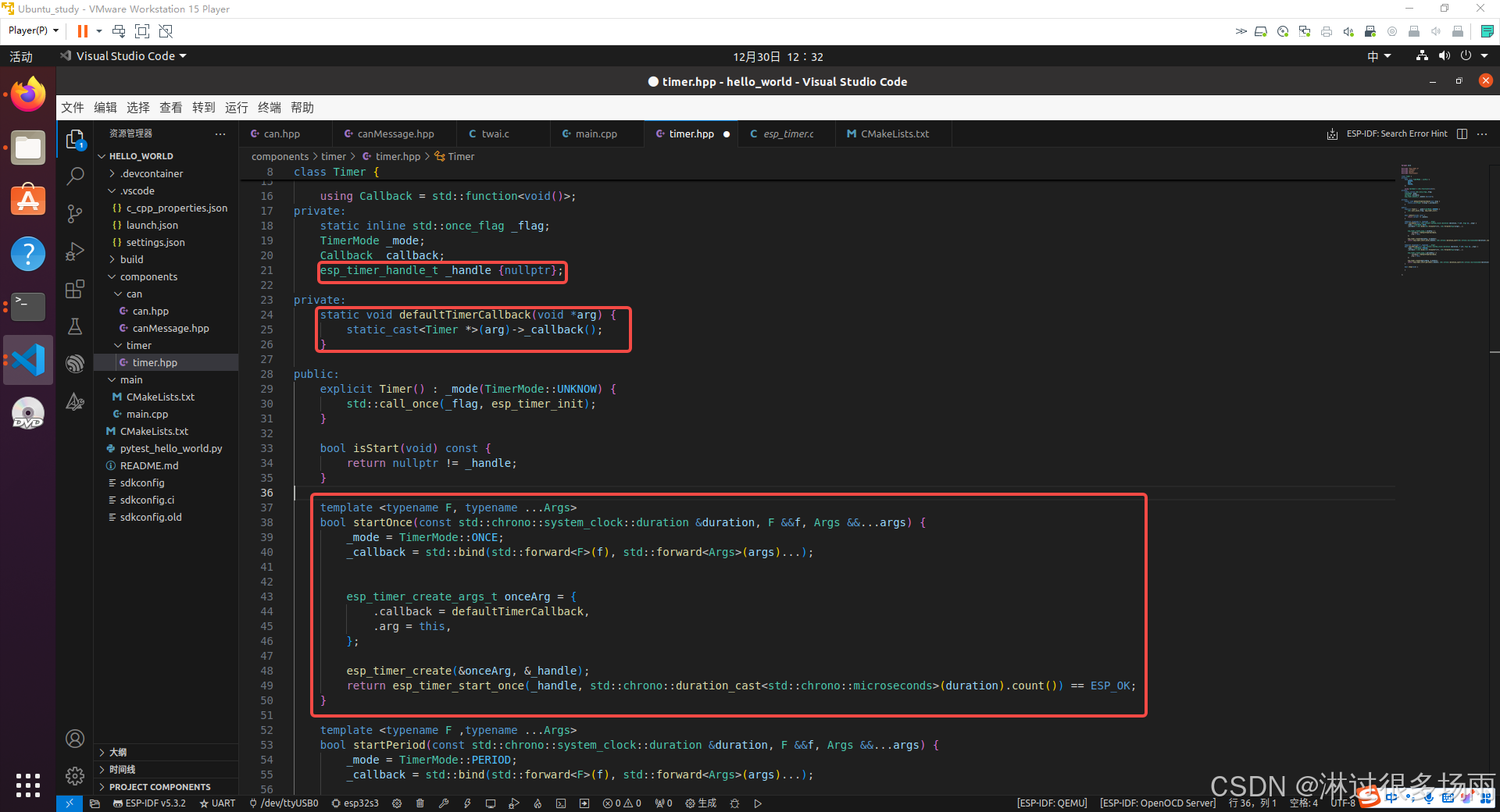

接下来我们实现startOnce函数，我们需要用户传入时间和callback， 意为多久之后执行这个callback. 也就是我们需要一个时间间隔，callback, 以及callback的参数。但这样就有问题了，因为用户传入的函数不固定，函数的参数也不固定，但我们这边确实固定的void(*)(void)啊。还好我们用的是现代c++，可以使用变长函数模板+参数绑定来实现这个目的。因为esp32的timer的回调是个c语言的函数指针，我们需要使用一个静态的成员函数来封装我们c++的function（可调用对象）。于是我们得startOnce可以写成如下

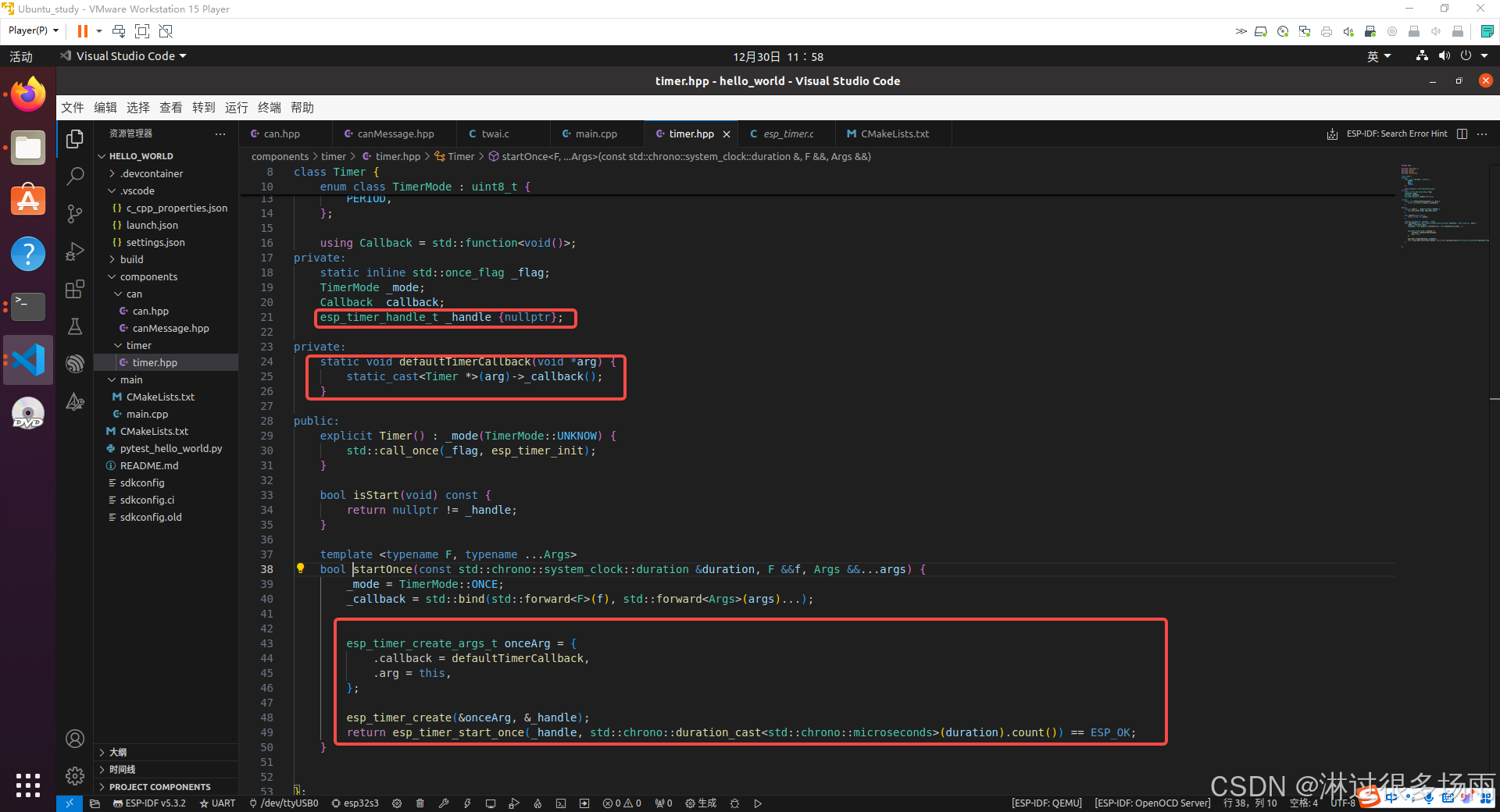

定义一个_handle来操作定时器的启停状态。定义一个静态成员函数来作为c语言函数指针，参数为this，即把本对象传入到函数里。利用c++的万能引用和参数完美转发实现callback的参数绑定。也实现了isStart接口(判断是否启动过定时器)。

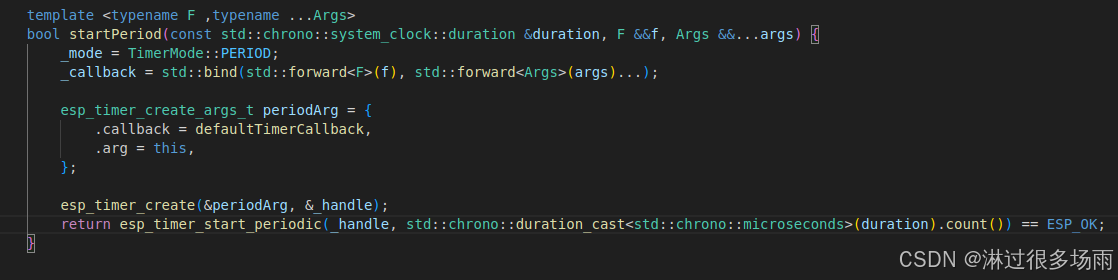

接下来我们实现startPeriod接口，类似startOnce接口。

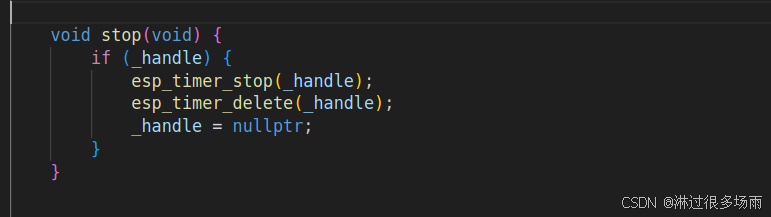

接下来我们实现我们得实现stop接口

我们得在析构函数中判断定时器是否被销毁，如果没有，我们要手动销毁。

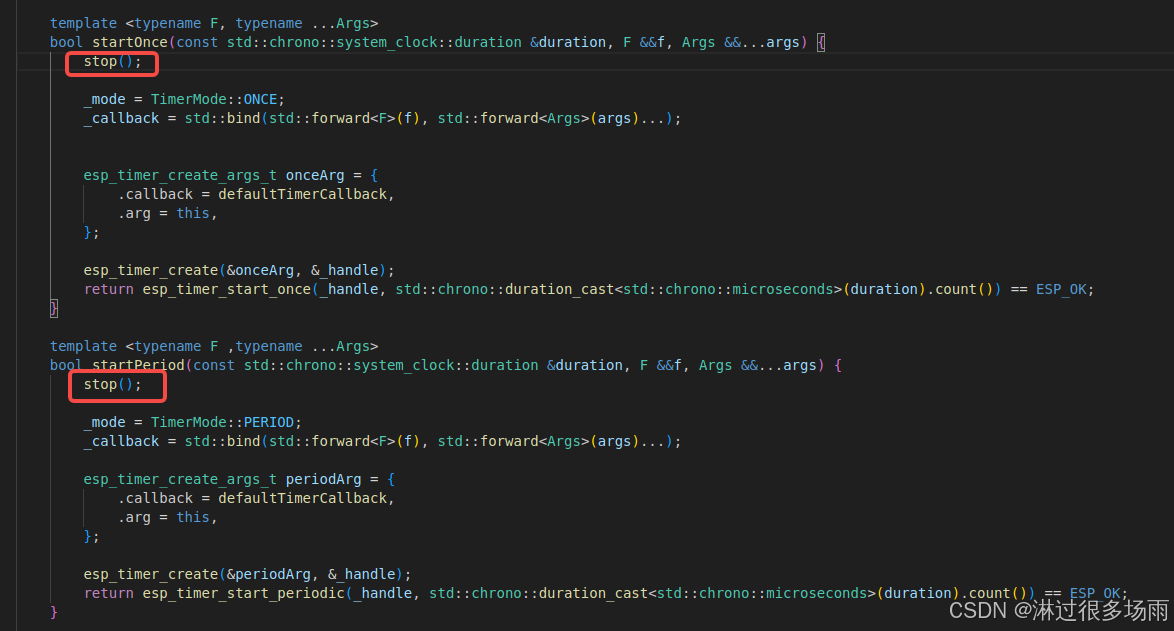

为了防止重复启动定时器，我们需要再启动时判断该定时器是否被启用了，这样就可以覆盖了。

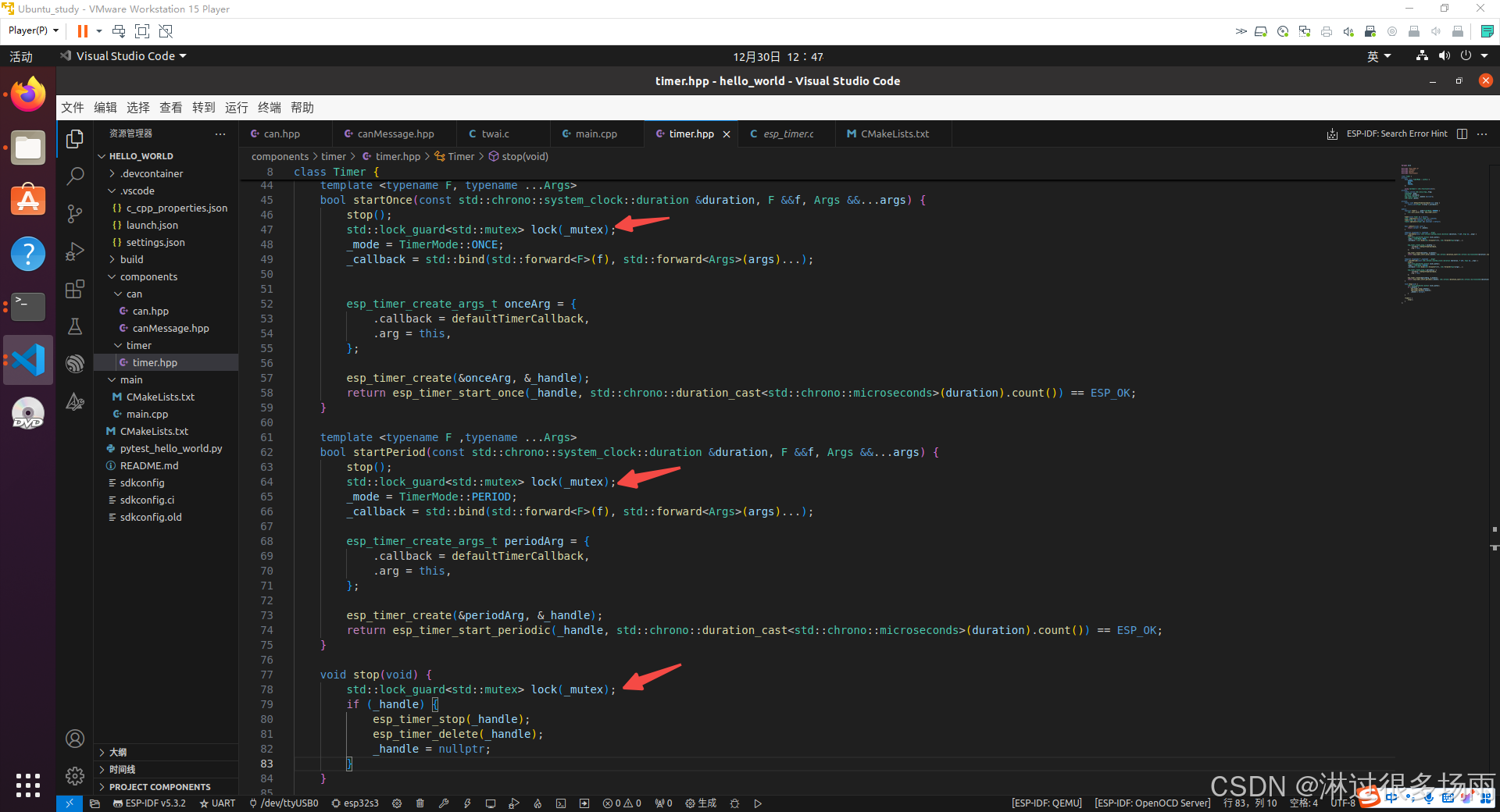

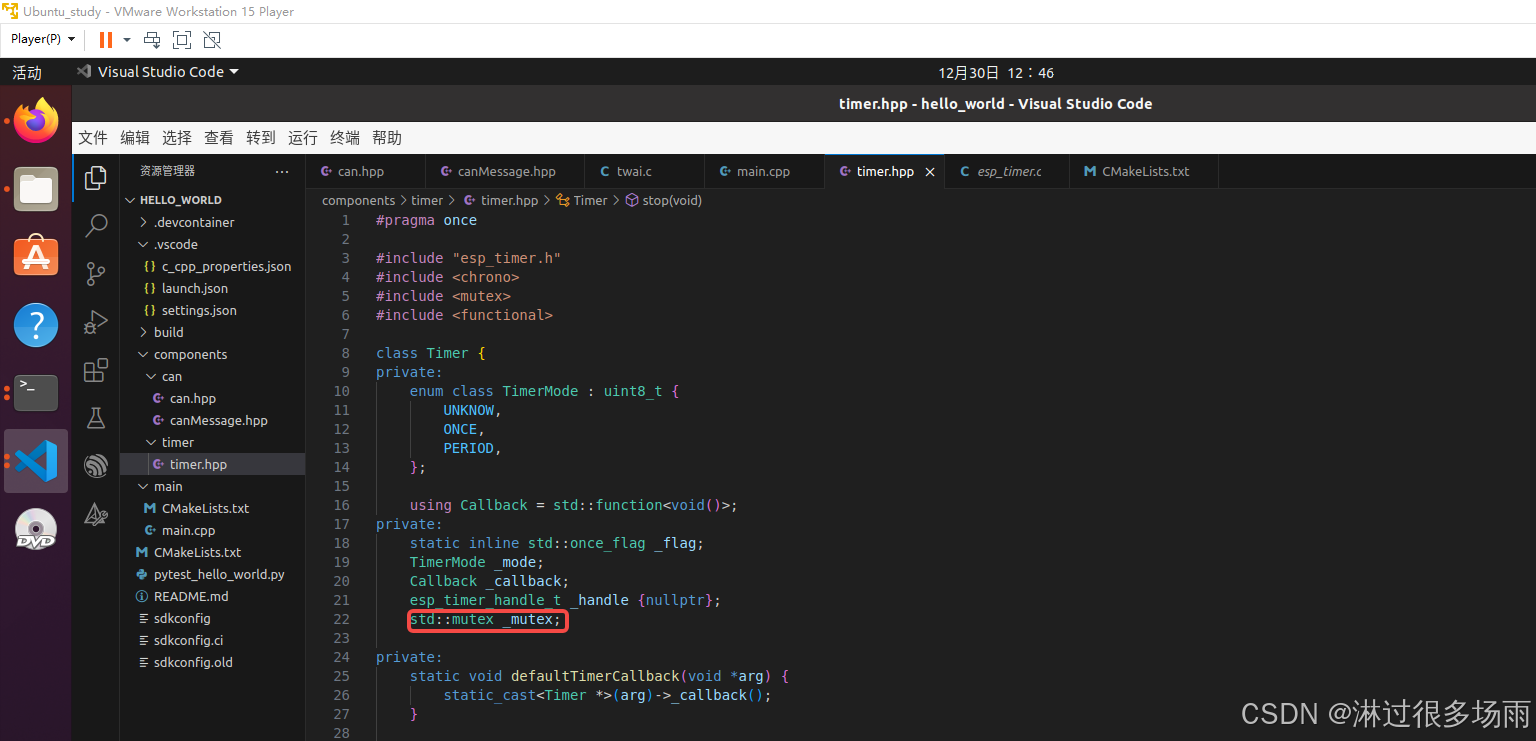

为了多线程并发考虑，我们需要再启动定时器这个阶段中进行加锁，保证这个操作的原子性。

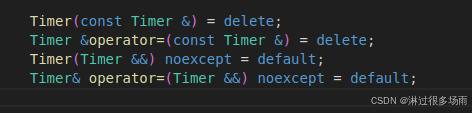

最后要禁用拷贝，只准移动。

timer.hpp完整源码如下

#pragma once

#include "esp_timer.h"
#include <chrono>
#include <mutex>
#include <functional>

class Timer {
private:
    enum class TimerMode : uint8_t {
        UNKNOW,
        ONCE,
        PERIOD,
    };

    using Callback = std::function<void()>;
private:
    static inline std::once_flag _flag;
    TimerMode _mode;
    Callback _callback;
    esp_timer_handle_t _handle {nullptr};
    std::mutex _mutex;

private:
    static void defaultTimerCallback(void *arg) {
        static_cast<Timer *>(arg)->_callback();
    }

public:
    explicit Timer() : _mode(TimerMode::UNKNOW) {
        std::call_once(_flag, esp_timer_init);
    }

    Timer(const Timer &) = delete;
    Timer &operator=(const Timer &) = delete;
    Timer(Timer &&) noexcept = default;
    Timer& operator=(Timer &&) noexcept = default;


    bool isStart(void) const {
        return nullptr != _handle;
    }

    template <typename F, typename ...Args>
    bool startOnce(const std::chrono::system_clock::duration &duration, F &&f, Args &&...args) {
        stop();
        std::lock_guard<std::mutex> lock(_mutex);
        _mode = TimerMode::ONCE;
        _callback = std::bind(std::forward<F>(f), std::forward<Args>(args)...);


        esp_timer_create_args_t onceArg = {
            .callback = defaultTimerCallback,
            .arg = this,
        };

        esp_timer_create(&onceArg, &_handle);
        return esp_timer_start_once(_handle, std::chrono::duration_cast<std::chrono::microseconds>(duration).count()) == ESP_OK;
    }

    template <typename F ,typename ...Args>
    bool startPeriod(const std::chrono::system_clock::duration &duration, F &&f, Args &&...args) {
        stop();
        std::lock_guard<std::mutex> lock(_mutex);
        _mode = TimerMode::PERIOD;
        _callback = std::bind(std::forward<F>(f), std::forward<Args>(args)...);

        esp_timer_create_args_t periodArg = {
            .callback = defaultTimerCallback,
            .arg = this,
        };

        esp_timer_create(&periodArg, &_handle);
        return esp_timer_start_periodic(_handle, std::chrono::duration_cast<std::chrono::microseconds>(duration).count()) == ESP_OK;
    }

    void stop(void) {
        std::lock_guard<std::mutex> lock(_mutex);
        if (_handle) {
            esp_timer_stop(_handle);
            esp_timer_delete(_handle);
            _handle = nullptr;
        }
    }
    ~Timer() {
        stop();
    }
};

四、验证

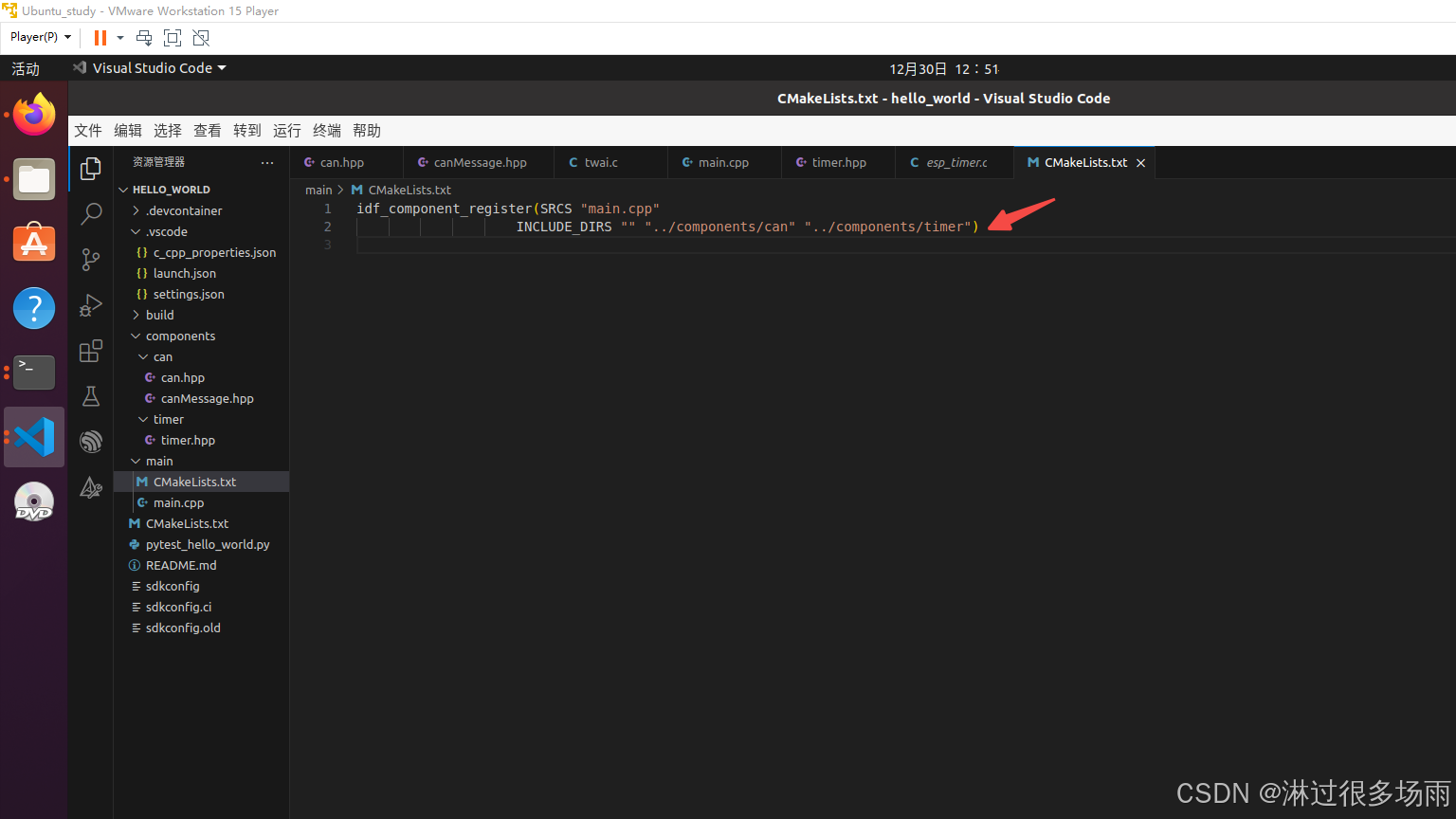

在main目录的CMakeLists.txt里包含我们刚写好的timer.hpp的路径

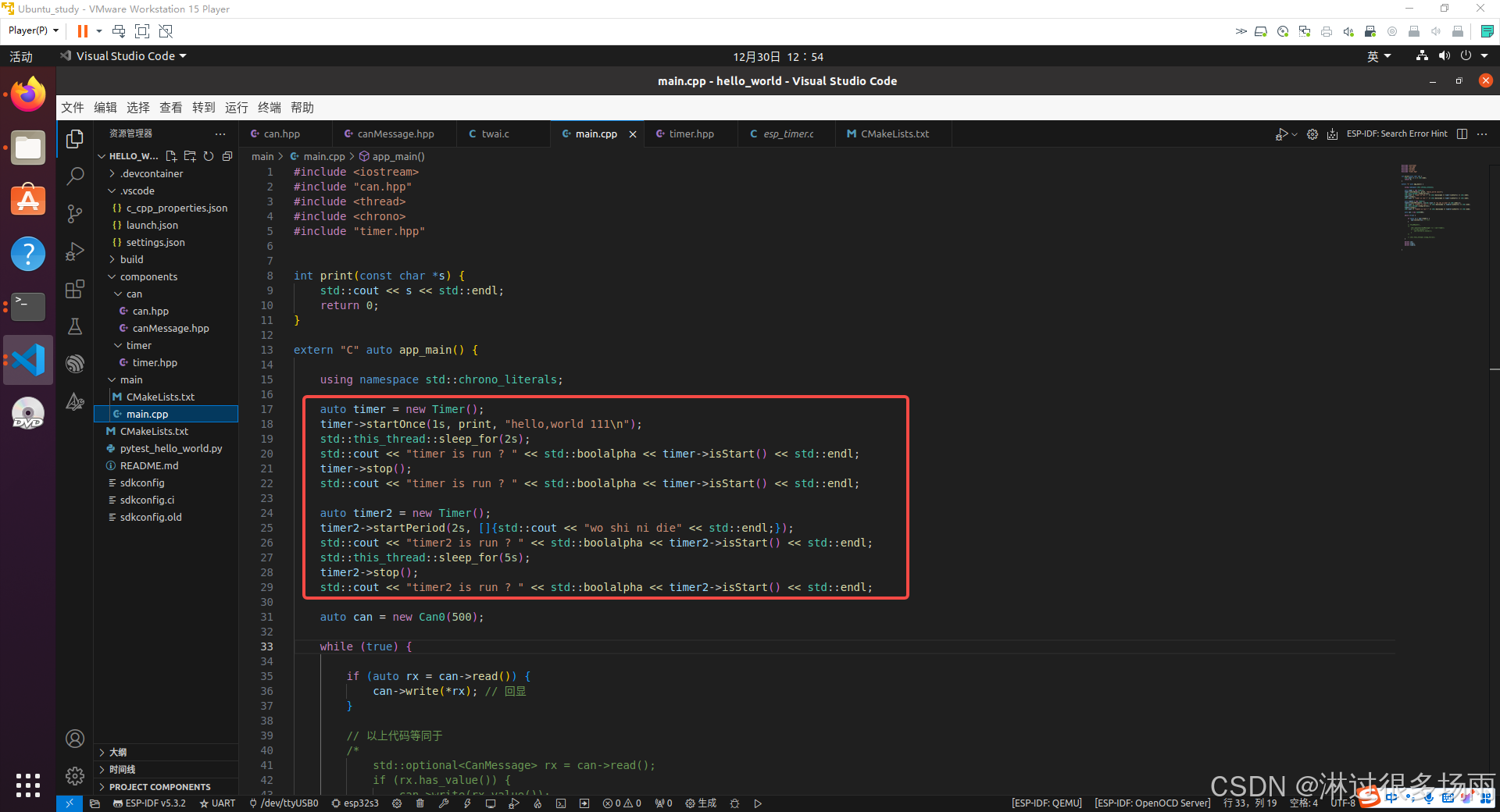

在app_main函数中写下如下验证代码

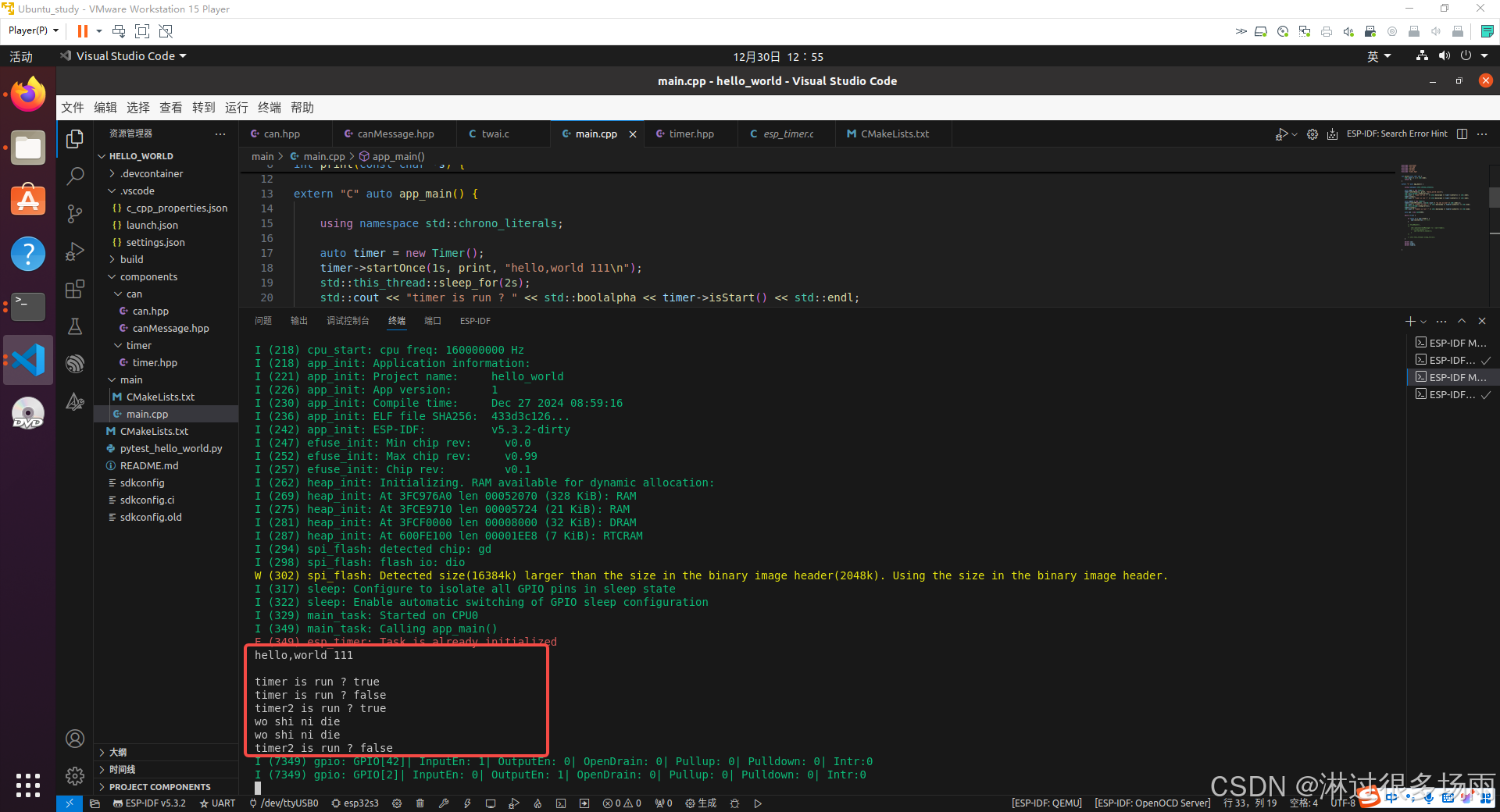

编译并下载到板子中，查看打印，确实和我们想的一致。

main.cpp的源码如下

#include <iostream>
#include "can.hpp"
#include <thread>
#include <chrono>
#include "timer.hpp"


int print(const char *s) {
    std::cout << s << std::endl;
    return 0;
}

extern "C" auto app_main() {

    using namespace std::chrono_literals;

    auto timer = new Timer();
    timer->startOnce(1s, print, "hello,world 111\n");
    std::this_thread::sleep_for(2s);
    std::cout << "timer is run ? " << std::boolalpha << timer->isStart() << std::endl;
    timer->stop();
    std::cout << "timer is run ? " << std::boolalpha << timer->isStart() << std::endl;

    auto timer2 = new Timer();
    timer2->startPeriod(2s, []{std::cout << "wo shi ni die" << std::endl;});
    std::cout << "timer2 is run ? " << std::boolalpha << timer2->isStart() << std::endl;
    std::this_thread::sleep_for(5s);
    timer2->stop();
    std::cout << "timer2 is run ? " << std::boolalpha << timer2->isStart() << std::endl;

    auto can = new Can0(500);

    while (true) {

        if (auto rx = can->read()) {
            can->write(*rx); // 回显
        }

        // 以上代码等同于
        /*
            std::optional<CanMessage> rx = can->read();
            if (rx.has_value()) {
                can->write(rx.value());
            }
        */

        // std::this_thread::sleep_for(1s);
    }

    delete can;
    delete timer;
    delete timer2;
}

五、总结

本文使用esp32封装了一个定时器，实际验证可以运行，下一步移植canopen（canfestival）协议栈。
