内容总览

前面的Data setup及floorplan是非常重要的，且手动要操作的地方很多，后面从placement到chip finish的内容手动操作会少一些，但同样重要；

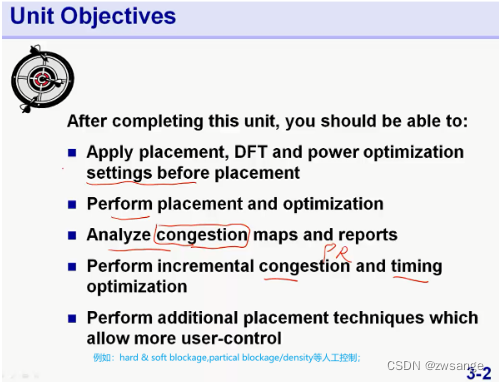

本节的学习目标：前面三节内容是新的，后面两节内容是以前讲过的，其实PR最主要的就是congestion及timing，后端遇到的问题，越早发现就越好解决；

Placement这一步，主要就是根据前面Re-Synthesis后的结果，再进行std cell 的placement；

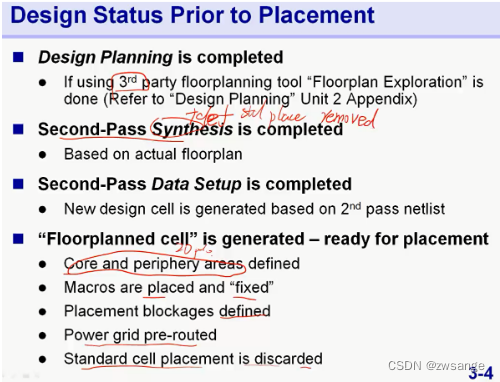

Design Status Prior To Placement

在进行placement之前，需要进行一些check，如：

①Design planning已经完成；

②Re-Synthesis已经完成；

③Re-Synthesis后的Second Data setup已经完成；

④Second Data setup后导入Floorplan的DEF文件，然后确保FLoorplan中的一些流程已经完成，如IO pad、macro cell、blockage、PNS，其中由于在保存DEF文件时将std cell placement移除了，因此这一步一开始是没有std cell placement的，我们这一步的目的就是做这个；

ICC placement Flow

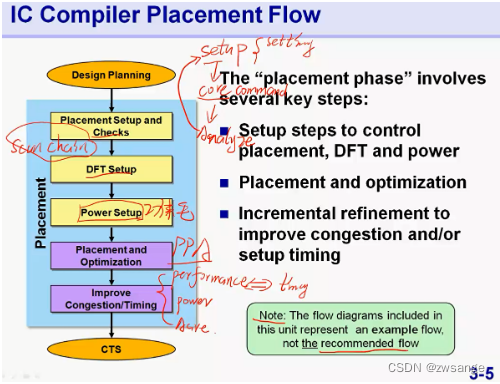

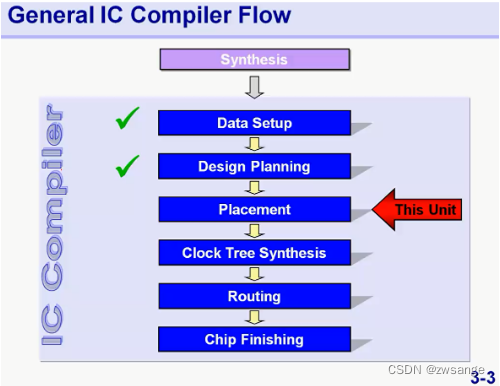

如图为ICC placement的flow，整个过程可分为三大部分：setup/setting、core command/placement OPT、improvement;

注意，这里的Placement OPT也有好几步，其中第一步就是我们前面做的Virtual Flat Placement，将std cell进行初步放置，然后在对一些不同path进行不同的优化；

(问：为什么在FP中的Virtual Flat Placement不直接进行placement OPT呢？因为FP中我们只是做布图规划，只需要一个粗略的placement用来评估congestion及timing即可，同时还要兼顾runtime，因此不需要精细的placement信息)

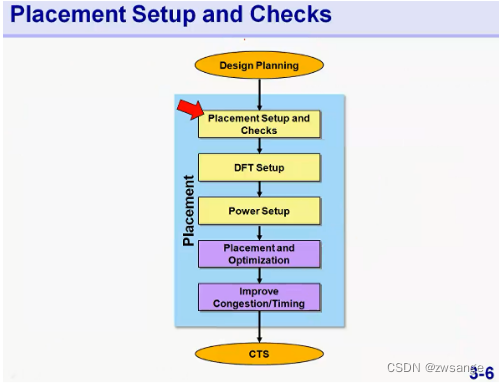

Placement setup and checks

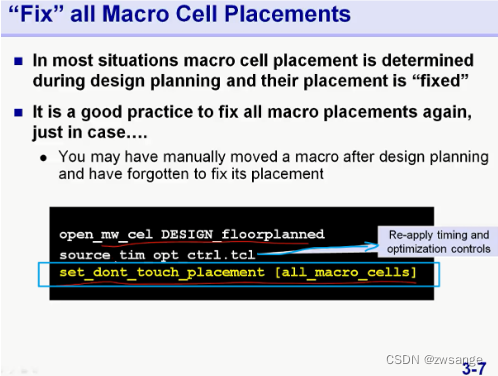

"FIx" all macro cell placements

首先，我们导入floorplan后的文件，

然后再source一遍时需优化tcl；

再fix一下all macro cell placement，以防万一；

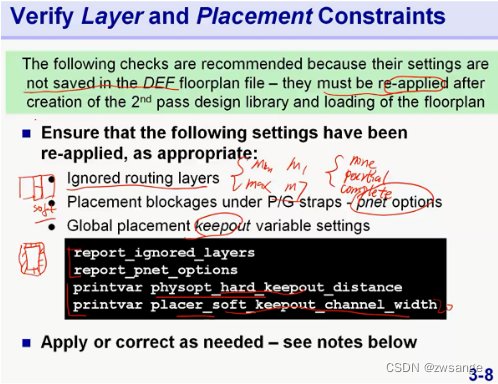

Verify layer and placement constraints

check上述的几项有没有重新loading，如果没有的话就重新apply一遍；

主要是导出DEF文件时不包含在内的两类信息及PNS后的PG相关blockage信息；

Non-Default Clock Routing

前面23课提过，如果Sig线和clk 离得比较近，由于Cross-Talk串扰电容的影响，在clk跳变时，会对旁边的sig电位产生影响，这种影响如果使点位变化达到50%以上，就会影响逻辑功能了，解决方案有几种：

①让工具在sig net上加一个buffer，增大net的驱动能力，降低串扰电容的影响,该方法是23课中提到的，在本节课一般不这样用；

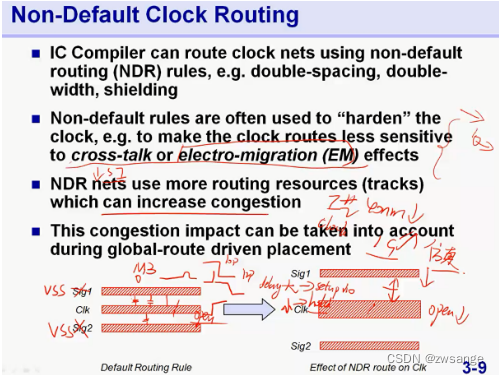

②Non-Default Clock Routing-NDR，即clk非常规绕线规则，采用非常规的线宽、线距、中心距pitch等，以解决cross-talk串扰电容及EM电迁移的影响；一般常用的NDR Rule为双倍线距、双倍线宽及采用屏蔽线的方法等；在clk频率>1GHz / <40nm制程中一般都采用NDR规则，但会占用更多的绕线资源；

双倍线距可以有效的避免串扰电容的影响，线距越大越好，但会占用过多的绕线资源，仿真结果表明，从单倍线距到双倍线距的改善最明显，三倍相对于两倍变化不大；

双倍线宽可以有效改善EM电迁移；

Shielding屏蔽线就是在clk net两侧加两根屏蔽线，如VSS；这种方案对串扰电容的解决效果最佳，但最占用绕线资源，常在高频clk芯片的设计中使用；

为什么要进行NDR设置：设置了NDR rule后，将clk的congestion考虑进来了，因此做congestion分析会更加准确；

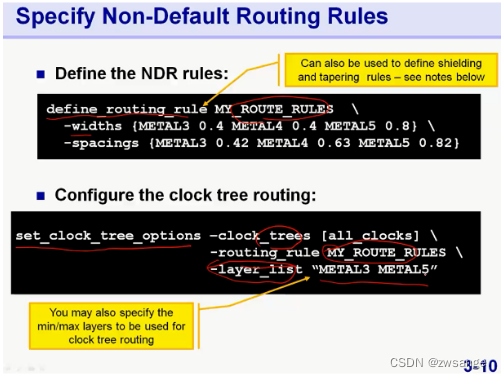

举例说明怎么设置NDR Rule；

Check placement Readiness

check_physical_design的一些文件有没有正确的导入；

check_physical_constraints有没有一些违反约束的error存在，如cell放在了hard blockage中、RC值变化过大等；这一步有error是必须要直接解决的；

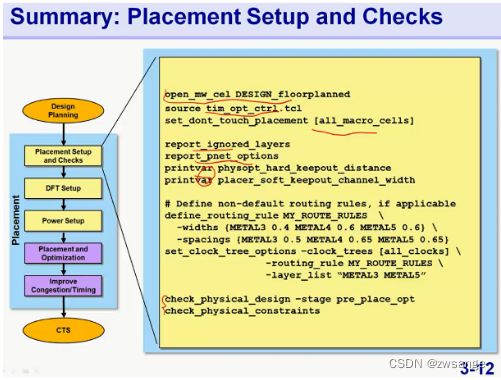

Summary: Placement setup and checks

DFT Setup

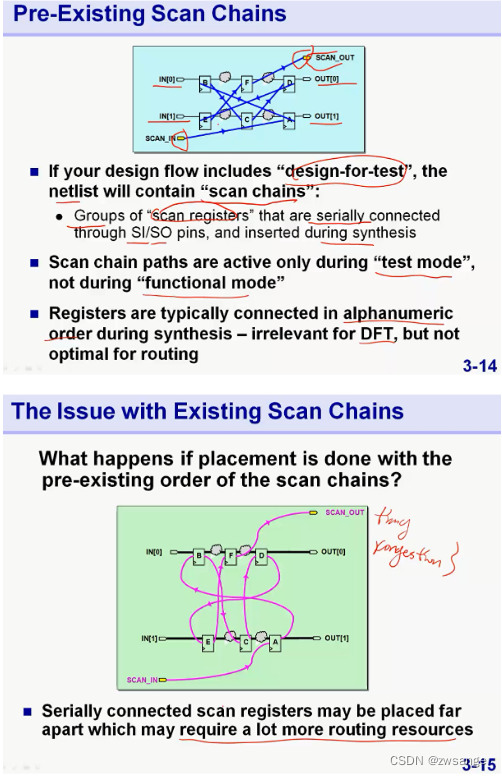

在逻辑综合DC阶段插入DFT的scan chain，DC工具一般都是根据字母数字的排列顺序插入的；但是在进行placement时，工具是根据逻辑功能、timing及congestion来进行placement的，不会考虑到DFT的scan chain，那么就会导致在placement后的scan chain顺序非常混乱，这无疑又会占用更多的绕线资源；

SCANDEF-Based Chain reordering

Scan chain information可以通过两种方式导入到ICC中：①因为DFT scan chain都是在DC插入的，因此直接将DC后的.ddc文件导入到ICC中，其中就包含了scandef文件；②单独将scandef文件加载到ICC中；

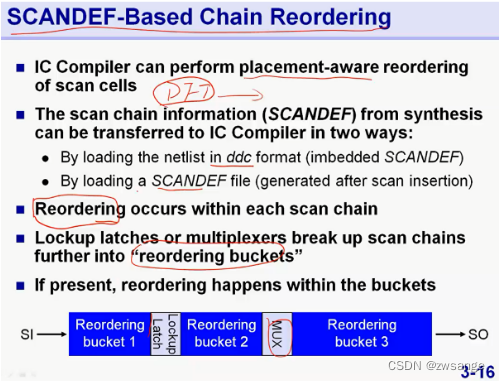

在ICC中导入scan chain information后，ICC在进行placement时，会进行”Reordering“，利用lockup latch & MUX将scan chain分成多个reordering bucket块，再在每个块中重新进行scan chain排布；

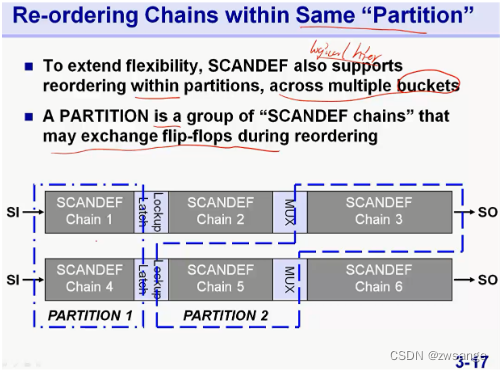

Re-ordering Chains within same "Partion"

此外，Re-ordering chain还可以将几个bucket组合到一起，得到group，称为”Partition”，同一个partition内的FF都是等价的，可以任意re-ordering；

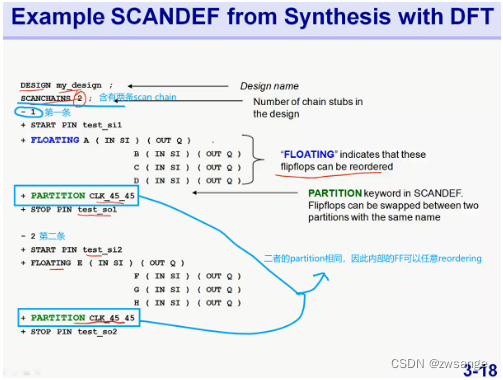

Example scandef from synthesis with DFT

举例说明了partition的结构与内容；

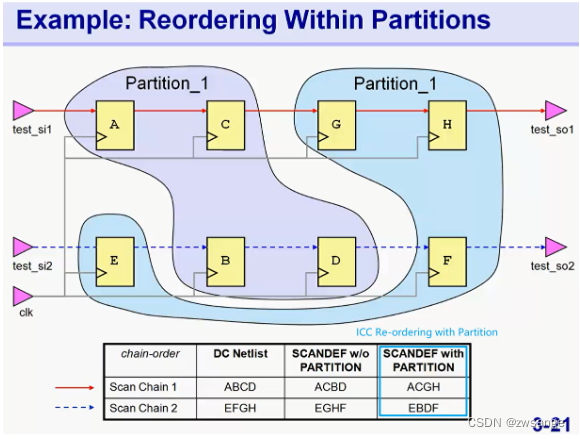

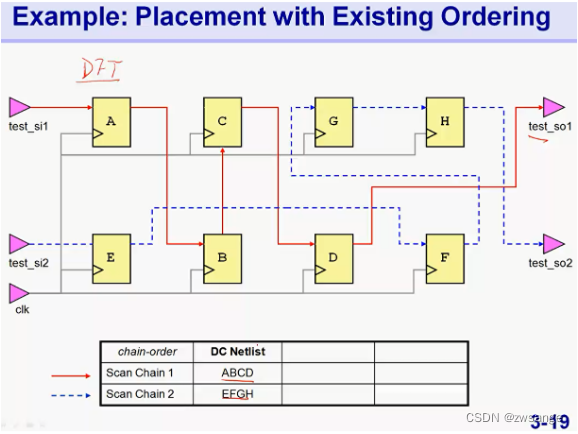

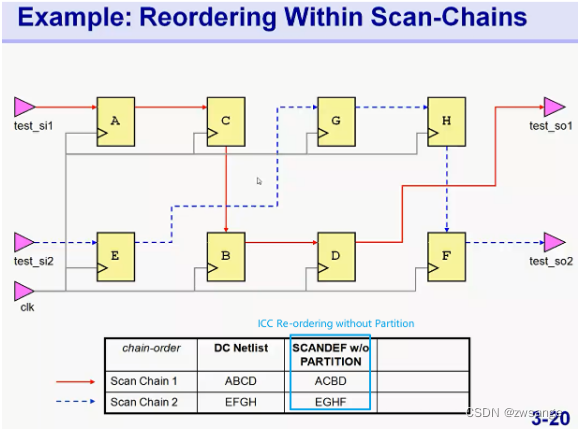

Example2: 注意看图

如上三张图显示的三种scan chain排列，明显最后一种re-ordering with partition最节省绕线资源；

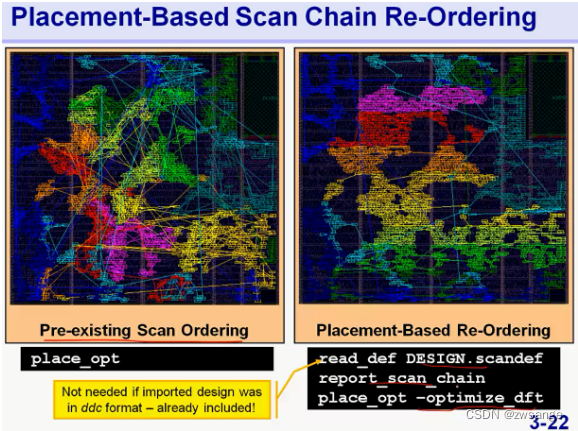

Example3：Placement-Based scan chain Re-ordering

由图可知，作图为DC后的默认scan chain分布，右图为re-ordering后的手残chain；

Summary：DFT setup

Power Setup

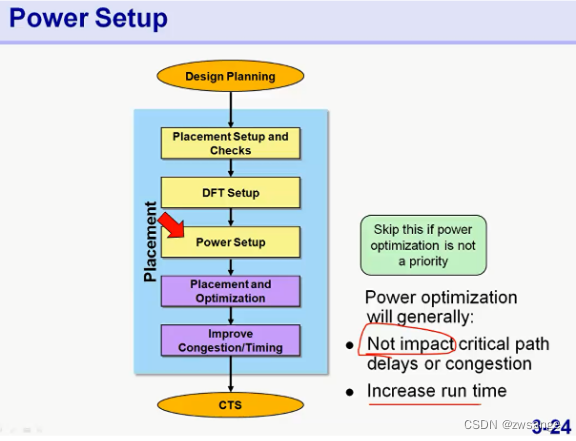

对于常规的Flow来说，power分析是在时序收敛之后进行的，除非是设计对功耗的要求高，需要在前期就加入功耗优化；

power opt会产生一些负面的影响：会影响timing & congestion，以及增加run time；

插入：CMOS结构及工作原理

CMOS的工作原理

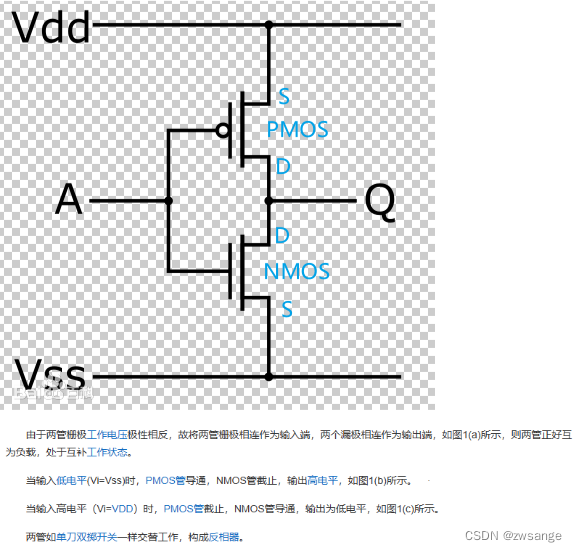

由图CMOS工作原理可知，coms由1*PMOS+1*NMOS组成，二者的漏极相连到一起接到输出端，栅极接到一起连到输入端，PMOS的源极接到Vdd，NMOS的源极接到Vss；

当在工作时，Vdd与Vss一直都是存在的，相当于cmos结构只是一个借用Vdd/Vss的结构，当输入端给高电平时，NMOS打开，输出端连到Vss，即输出为低电平；当输入端给低电平时，PMOS打开，输出端连到Vdd，即输出为高电平；

整个结构就像一个单刀双掷开关一样，二者互补打开，称CMOS反相器；

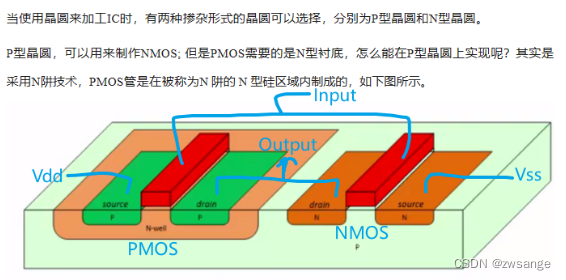

CMOS的物理结构

https://mp.weixin.qq.com/s?__biz=MzIwODc4NzE1OA==&mid=2247506483&idx=3&sn=7560ae58be36fcd3c61fb80b015d867e&chksm=977f598aa008d09c557bafedbceadea61e8b134abb18bc466f332c4ce2c8539c7eb5a2140f92&scene=27

如上图所示，物理上的CMOS结构和原理图也是很相似的；

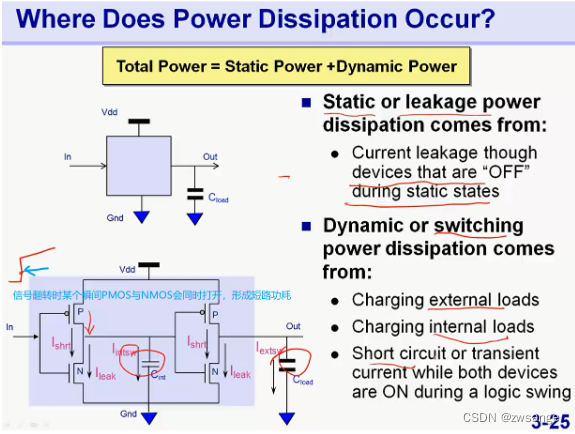

功耗的来源

总功耗=Static power静态功耗+Dynamic power动态功耗；

静态功耗：又称为leakage power dissipation，主要来源于器件关闭时的漏电流产生的功耗；

动态功耗：主要来源与三个方面：①对外部负载的充放电；②对内部负载的充放电；③短路功耗/瞬态功耗，对于CMOS器件结构，由1*NMOS+1*PMOS组成，在发生信号翻转时，即对应不同的NMOS/PMOS开关状态，在翻转过程中的某个瞬间，会出现PMOS与NMOS同时打开的现象，此时为短路状态，形成短路功耗，虽然这个时间非常短暂；

静态功耗(Leakage)优化方法

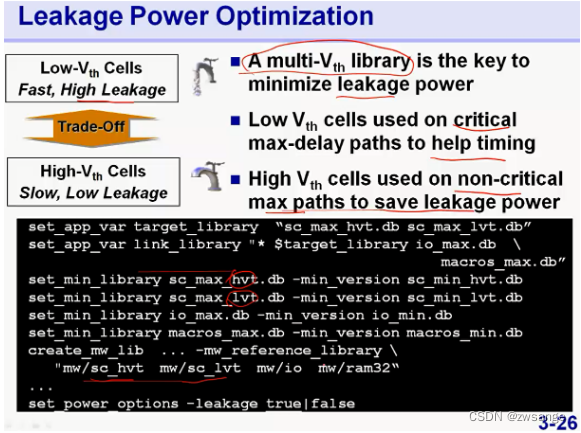

如上图所示，对于静态漏电功耗，Multi-Vth多阈值电压技术是最小化漏电功耗的关键；在PVT工艺中，存在三种不同阈值电压的cell，LVT & SVT & HVT，阈值电压越低，打开速度越快，但静态功耗越大，一般这种cell常用在关键路径上来满足时序要求；而HVT的打开速度慢，但漏电小，这种一般用在非时序关键路径上，来平衡静态功耗；

相应的优化command就是首先要在target & link lib中区分hvt与lvt 库，这一步操作在data setup时就要准备好，指定相应的库文件，最后用"set_power_options -leakage ture|false"来打开/关闭功耗优化；

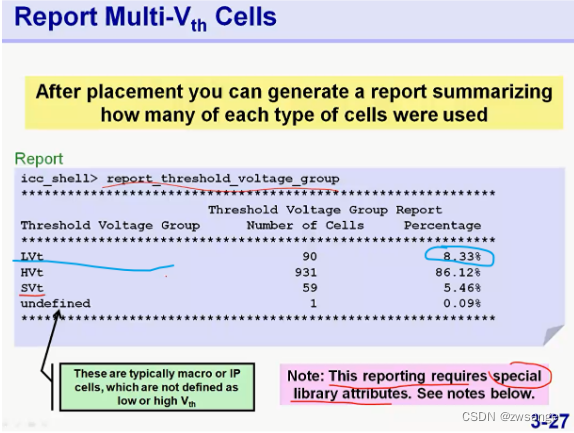

Report Multi-Vth cells

我们可以用report_threehold_voltage_group命令来得到Multi-cell的使用情况；对于低功耗的移动端芯片而言，一般不用LVS；一般的设计LVS的比例控制在5-10%内，太大了表明时序有问题；一些高性能的设计，可以在25-30%；

动态功耗优化方案

(注意，这里的方法是从后端角度出发的，前端设计/架构都有自己的方法，如门控时钟/多电压域设计等，此处仅讨论后端的方法)

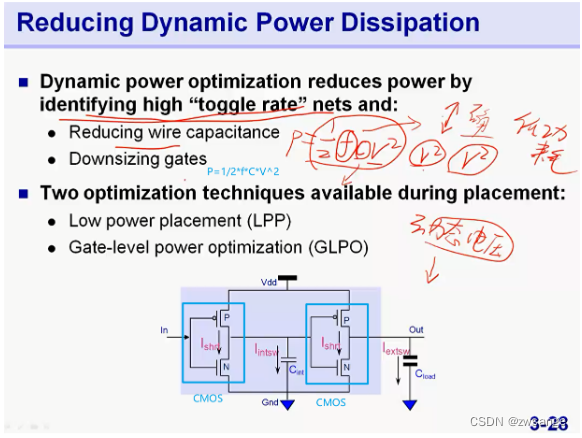

根据动态功耗的公式：P=1/2*f*C*V^2，其中，”f“为频率，”C”为负载电容，”V^2”为电压的平方，做到这一步，频率/周期已经确定了，那么就通过降低负载电容及电压来控制功耗；

对于设计中“toggle rate”net，即翻转频率很大的net，对于这些net，我们可以减小他的负载电容，从而降低动态功耗；

在Placement阶段，我们有两种方法来降低功耗：LPP and GLPO，具体的后续说明；此外，前述的门控时钟也是后端降低功耗非常有效的方法；

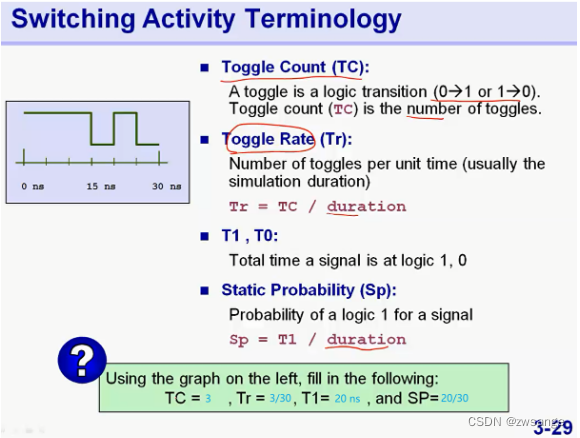

翻转率相关几个概念

几个和翻转率相关的概念，比较容易理解：

TC：信号翻转的次数；Tr：一定时间内翻转的频率；T1/T0：logic 1/0持续的时间；Sp：logic 1/0在某个时间段内占的比例；

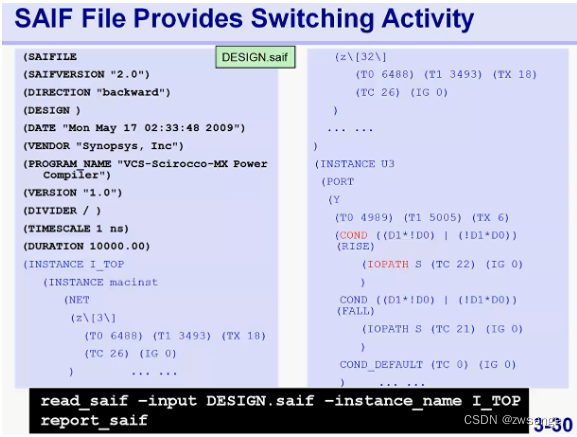

SAIF File provides switching activity

SAIF文件会提供翻转相关的一些信息，我们需要将文件导入到ICC中，该文件由功耗仿真的同事提供；

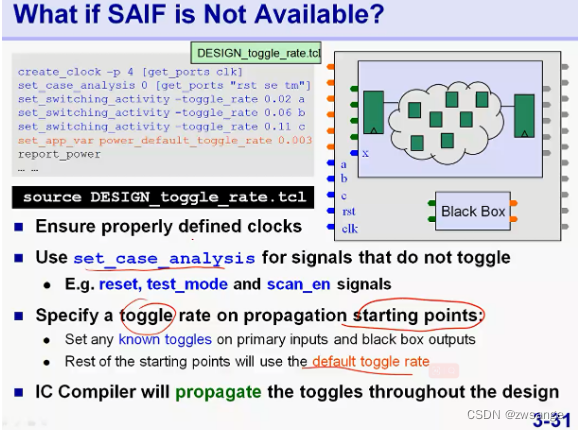

万一没有SAIF文件，我们可以自定义一些输入port的翻转率；

首先确定clk是合适的；对于一些不会翻转的signal，如reset/test_mode等，使用”set_case_ananlysis”来确定；对于其他已知翻转率的，我们可以在该路径的starting points设置翻转率，ICC会自动propagate，将翻转率传递下去；而不清楚翻转率的，就使用默认的翻转率；

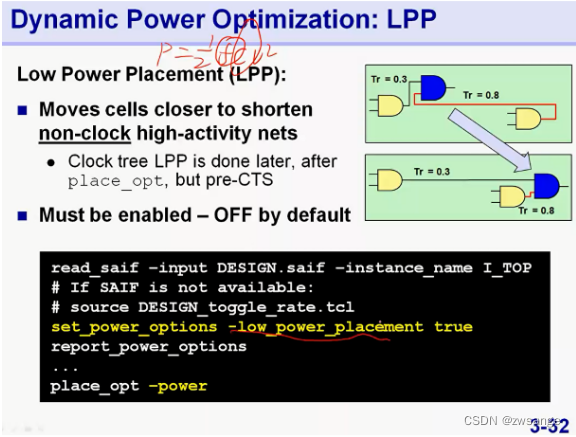

LPP：动态功耗优化策略

Low power placement-LPP，如上图所示，当工具知道了一些net的翻转率后，会自动将翻转率高的net放置在离cell更近的位置，以降低负载电容，从而降低动态功耗；

默认情况下，LPP是关闭的，我们需要手动打开“set_power_options -low_power_placement true”；

GLPO：动态功耗优化策略

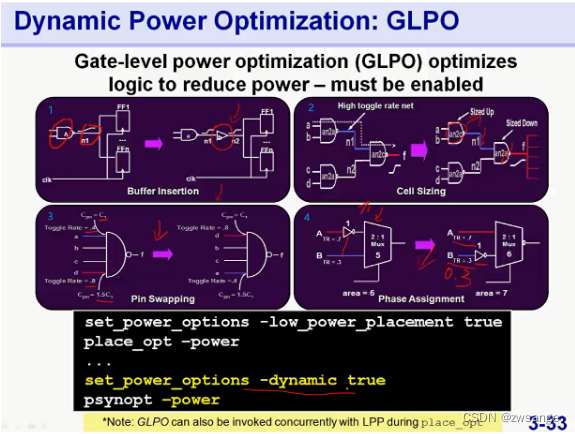

Dynamic power optimization-GLPO，动态功耗优化，通过优化逻辑连接来降低功耗，如上图四种方法：注意，GLPO优化策略默认也是关闭的，需要手动打开，可以和LPP一起用”set_power_options -dynamic true”；

①某个cell后的输出 translation time 过大，这说明两个问题：前级cell的驱动能力比较弱/负载电容较大，解决方案之一就是在后面加buffer，既能降低负载电容，又能优化时序；

②对于高翻转率的net，将前级cell的面积增加，增大驱动能力，同时将后级cell的面积减小，降低负载电容；

③将翻转率大的net接到负载电容小的pin上；

④在不影响logic功能前提下，将反相器等器件放在翻转率小的net上，降低负载电容；但在做这一步时，需要整体考虑一下，因为如果要想使得mux输出不变的话，要么在控制端加一个反相器，要么在输出端加反相器，这无疑都会增加面积与功耗，因此需要进行仿真分析是都有必要；

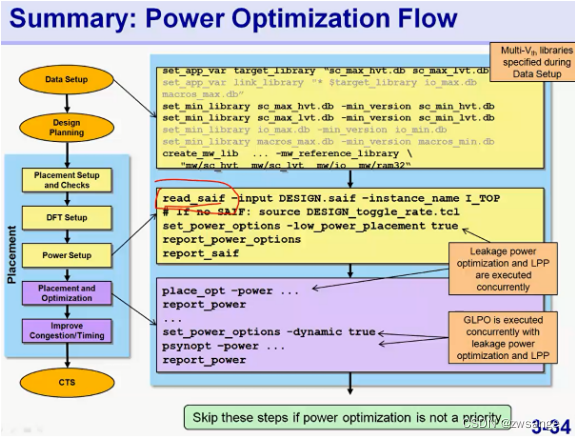

Summary：Power Optimization Flow

summary；

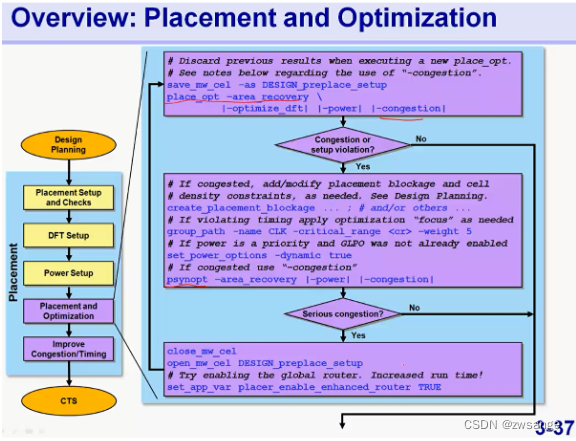

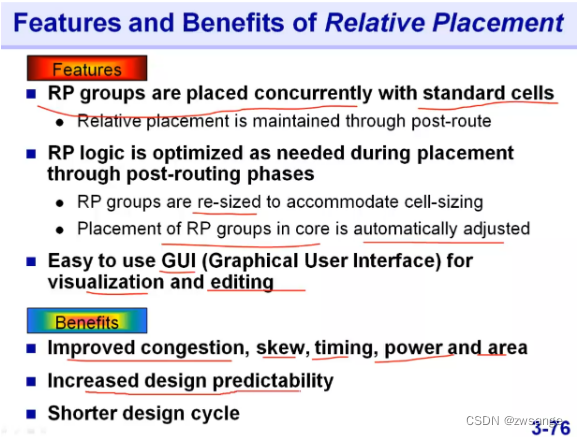

Placement and Optimization

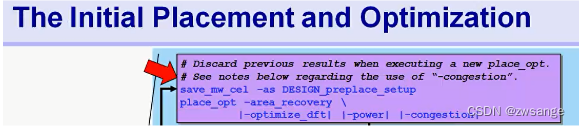

core command：place_opt

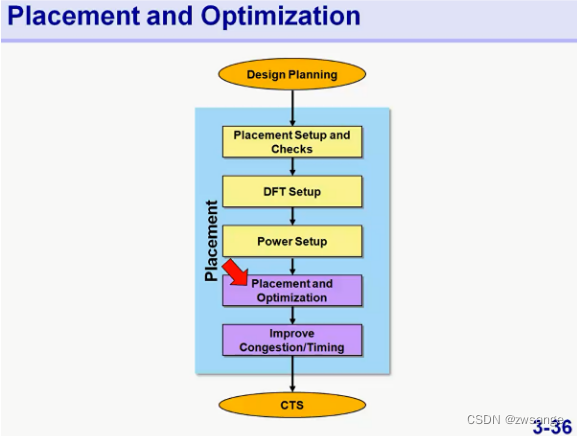

Placement and optimization

首先看下最核心的core command相关opt；

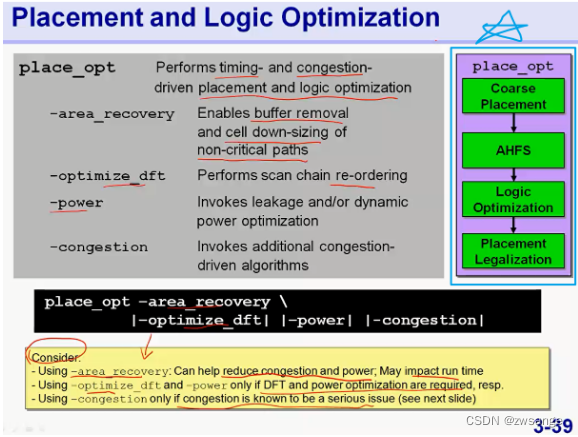

上图place_opt manpage说明了每个参数的作用及应用环境，在哪些情况下需要使用等，这种core command建议自己多看看manpage；

右上角的四个步骤是place_opt command的四步：

①corese placement就是粗略的placement，和我们在flooaplan中做的virtual fp中的placement是一样的；

②AHFS：high fanout net，前面data setup中提过，这一步就是解high fanout net的，解决方法就是通过build buffer；

③Logic opt：比如前面提到的动态功耗的逻辑优化等；

④Placement Legalization：cell位置的合法化，要保证每个cell都精准的放置在unit tile/site中；

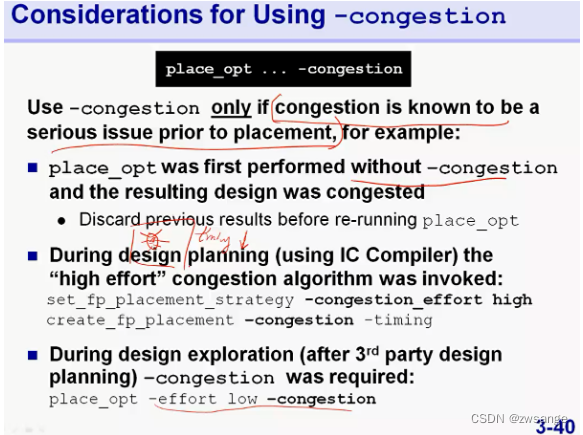

-congestion的使用建议

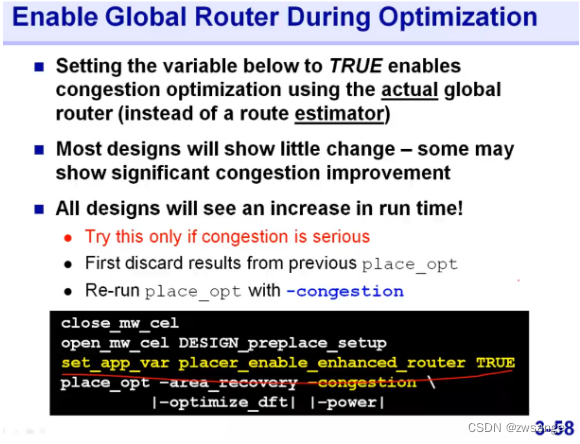

在我们进行place -opt时，要慎用-congestion，因为在降低congestion的同时会影响timing，因此congestion没有大问题最好不要用；如果要使用，我们可以先跑一遍without congestion的，如果结果显示congestion有问题再加上；

如果有congestion问题，那么应该在design planning中就已经解决了，而不应该留到placement中！

Hold violation的修复建议

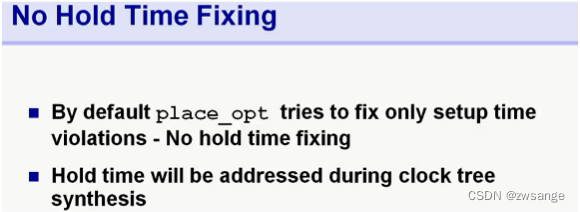

一般的设计而言，在CTS之前是不进行hold修复的，因为CTS还没有完成，hold violation数据不准确，修复hold可能会使设计恶化；另外，修复hold是比较简单的，只是加buffer/delay即可，因此建议在CTS之后进行hold修复；

当然，如果发现hold violation很严重，后续的步骤很难修复，那么也可以在placement阶段修复，这些都不是绝对的，只是一般建议怎么做；

Post-Placement 分析

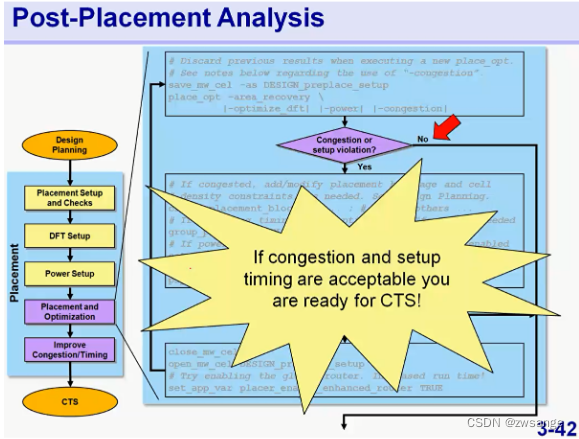

如果timing及congestion都满足要求，那就可以直接去做CTS啦！

当然，如果不满足，那就需要进一步分析了，如下图：

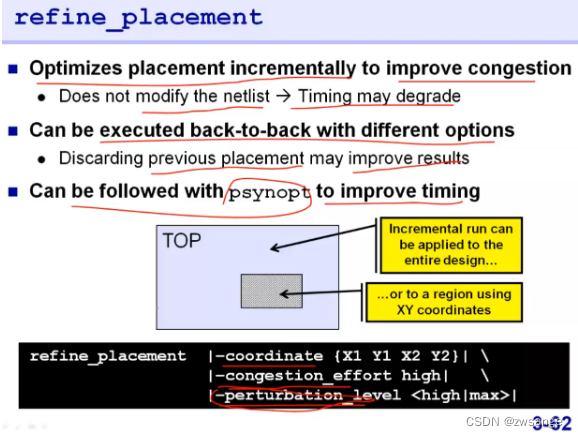

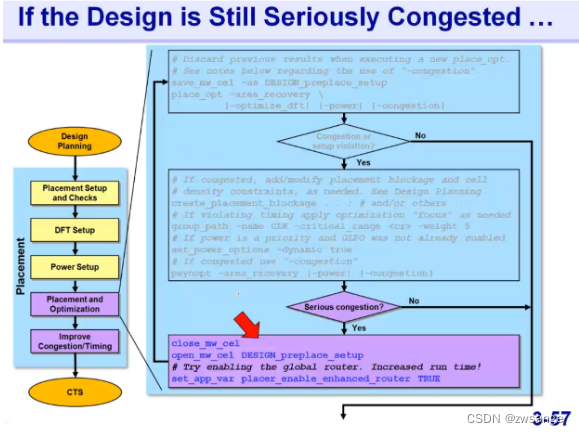

Congestion分析

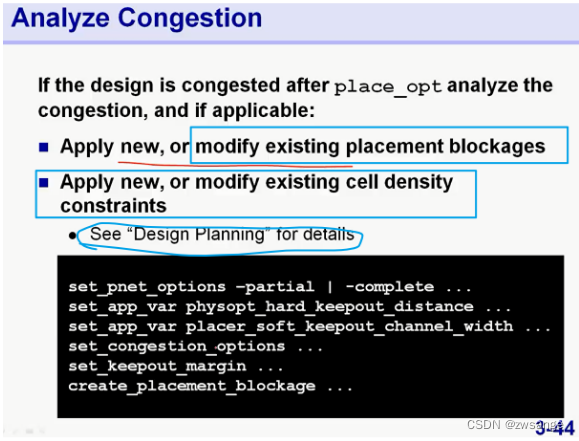

如果congestion不满足，那就修正一下placenment blockage，或者休整一下cell density，具体的做法可以参考design planning中的；如果是design planning后的congestion是没问题的，但place后有问题了，那就检查一下上述的一些设置是否合理；

Timing violations分析--Path Group相关

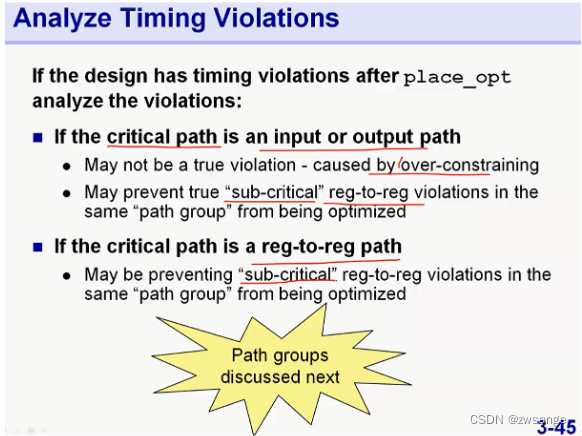

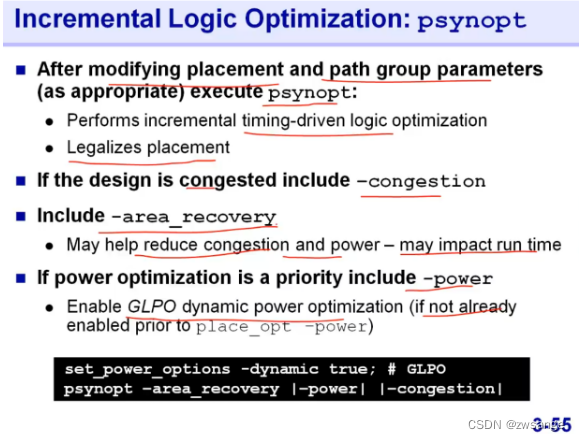

如果place_opt后出现了timing violation，就需要分析是什么路径上出现的violation，这一点前面第17课DC优化技术讲过，主要就是input/output路径影响FF1--FF2路径及次关键路径的优化问题，下面再次进行简述；

Path group说明

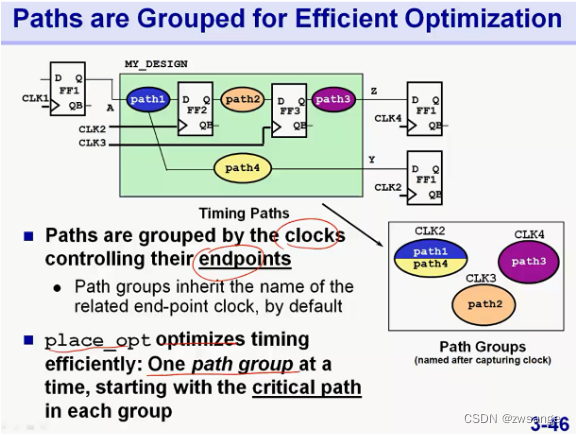

如果没有人为指定，那么工具默认是根据clk路径来将path进行group的，根据clk的end point将不同的path分为不同的group，如上图；place_opt在优化时，每次只优化一个path group，且只会优化每个path group的最关键路径；

次关键路径的优化问题 & FF1--FF2路径优化问题

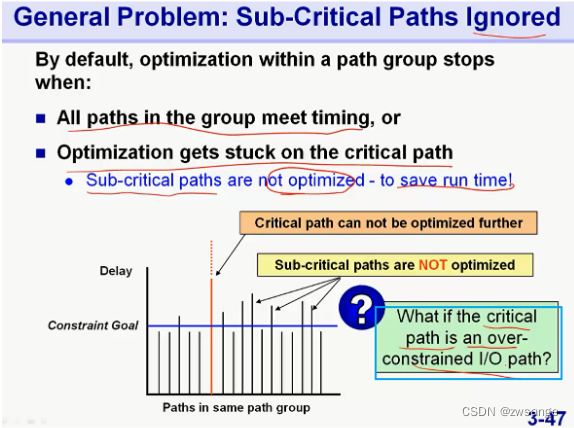

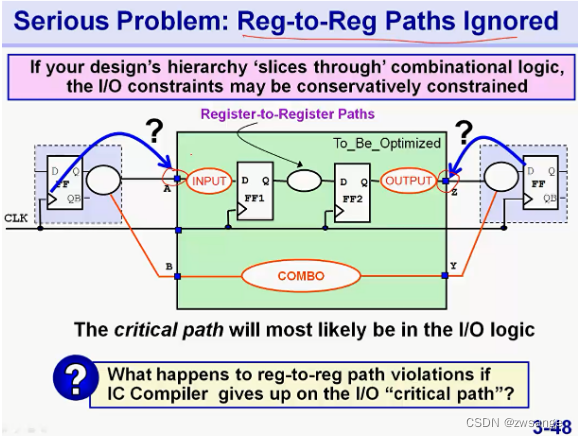

上面说的，工具只会优化每个group中的最关键路径，而如果这个最关键路径是我们over-stress的IO path，那么就不会优化我们真正关注的FF path/次关键路径；

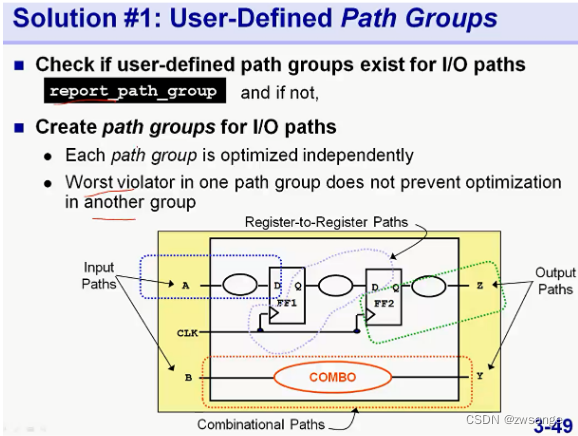

解决方法1：将不同路径的path人为进行group；

在我们进行了人为分组，将FF1-FF2 path分出来以后，可以使得FF1--FF2我们最关心的path group得到优化；但是工具也只会对该path group中的最关键路径进行优化，不会对次关键路径优化，因此，还需要下一步；

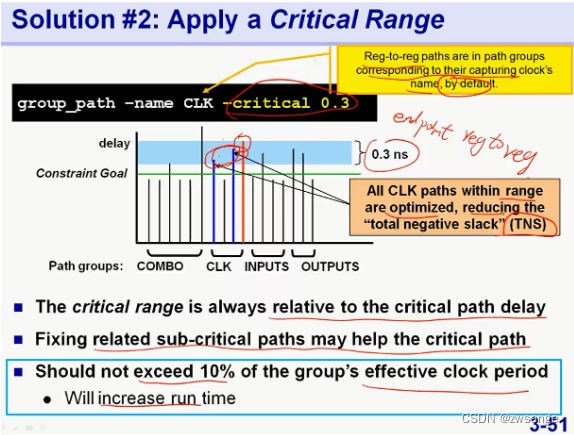

解决方法2：应用Critical range

除了上述的方法1以外，我们还可以设置一个critical range，最大不能超过clk的10%，否则会大大增加run time，critical range可以有效地解决次关键路径的优化问题，而次关键路劲的优化对最关键路径的优化是有利的；

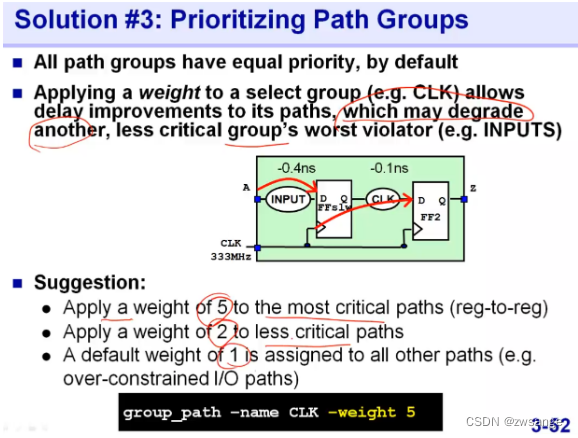

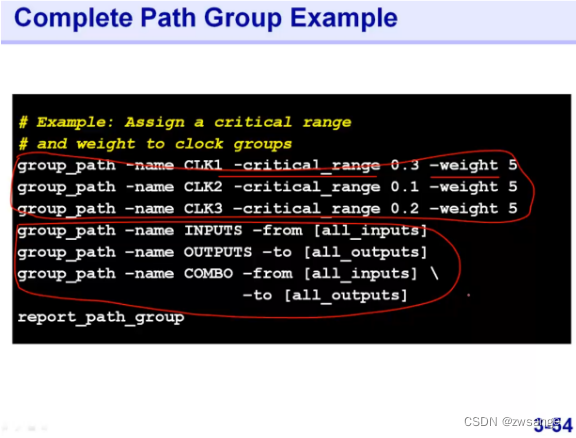

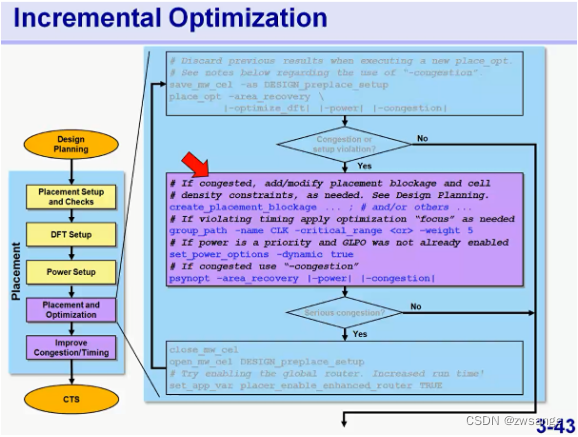

解决方法3：设置path group权重

在前面两种方法完成了对寄存器path及次关键路径的优化后，紧接着我们可以对不同的path group设置权重，从而让工具对我们最关心的path进行最大程度的优化；一般而言，对于最关键的FF1-FF2路径我们可以把权重设置为5，其次可以设置为2，默认的为1；

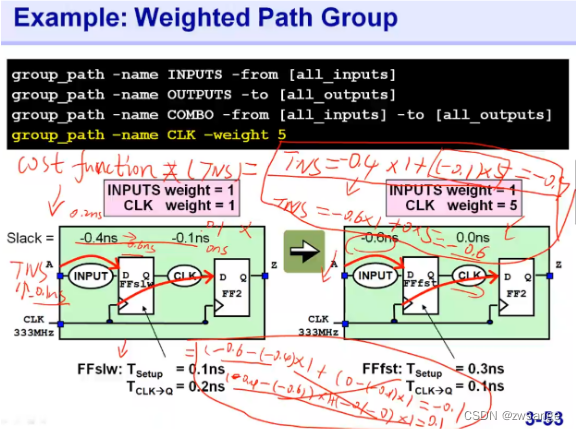

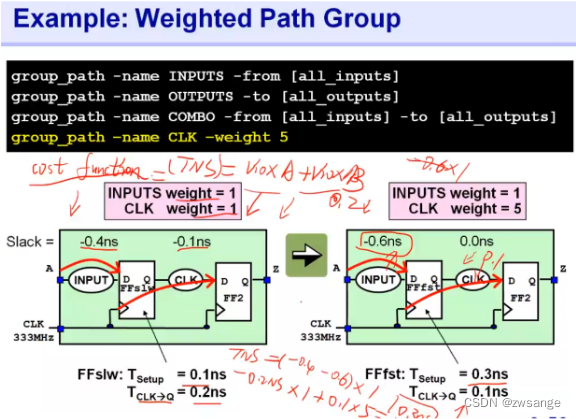

举例说明权重的目的：

这里说两种理解形式：

①参照第17课中的理解方式：工具会给权重高group更高的优化优先级，此处给FF1--FF2 path group设置了最高的优先级，我们知道，FF1的Tsetup时间是影响前一级的，而Tck(clk→Q)则是影响后一级的时序，当大家的优先级都是默认1时，工具在工艺库中选择寄存器时，会给FF1寄存器匹配一个比较慢的寄存器(Tsetup小，Tclk大)来均衡前后两边的时序，这就导致CLK path group存在-0.1ns的时序违规；而当我们把CLK group优先级设置为5时，工具会给FF1寄存器匹配一个比较快的cell(Tsetup大，Tck小)，这样的话会优先保证CLK group满足时序要求(-0.1→0.0ns)，即使前一级的时序变得更worse(-0.4→-0.6ns)；

②引入一个概念：cost function损失函数TNS，工具在优化时是如何判断优化有效的呢？就是根据cost function的值进行判断的，cost function=violation*weight，只要能使得CF降低，那么优化就是有效的；下面我们来算一下权重设置前后的CF，加权重前：CFpre=-0.4*1+(-0.1*1)=-0.5；如果不给FF group增加权重，那么后面对应的CFno-weight=-0.6*1+0*1=-0.6，CF是增加的，显然工具是不会这么进行优化的；

现在我们给FF group设置权重为5，那么加权重前：CFpre=-0.4*1+(-0.1*5)=-0.9；加权重后CFpost=-0.6*1+(0*5)=-0.6；相比加权前CF降低，工具就会认为这一步优化是有效的，从而进行优化，将FFslw寄存器替换为FFfst；

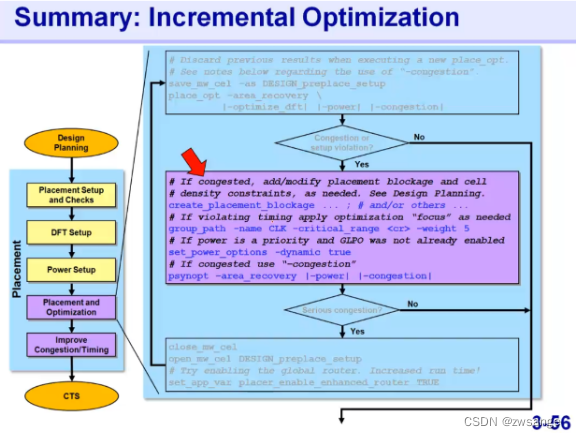

Path group总结
