四 嵌入式RAM使用之双口ram

这里只记录一下具体如何使用，原理可以自行搜索

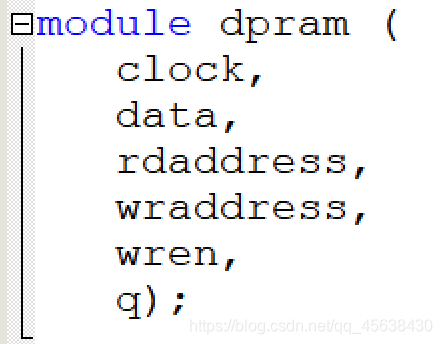

小结：双口ram可写可读，clock系统时钟，data要写的数据，rdaddress要读的数据的地址，wraddress要写的数据的地址，wren写使能，q读出的数据

在这里插入图片描述
在这里插入图片描述

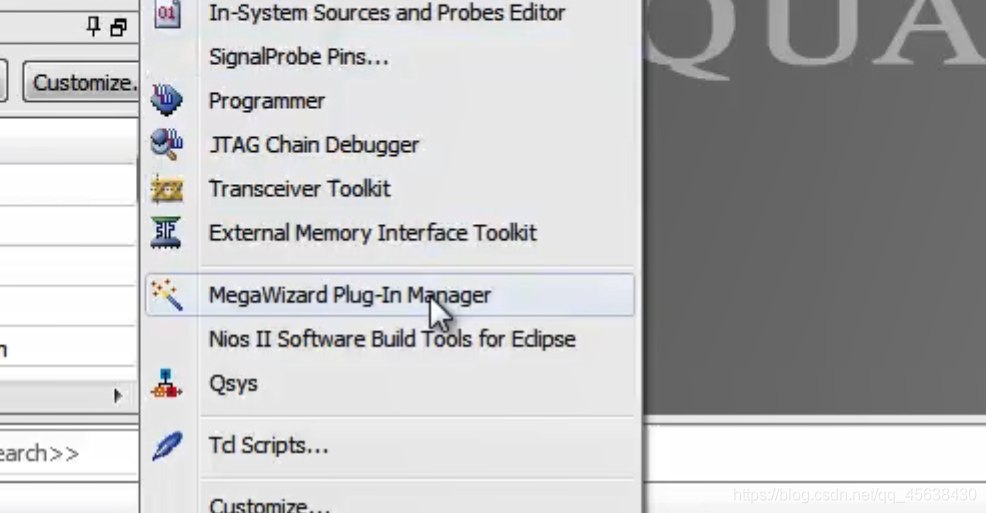

打开ip核

在这里插入图片描述

在这里插入图片描述

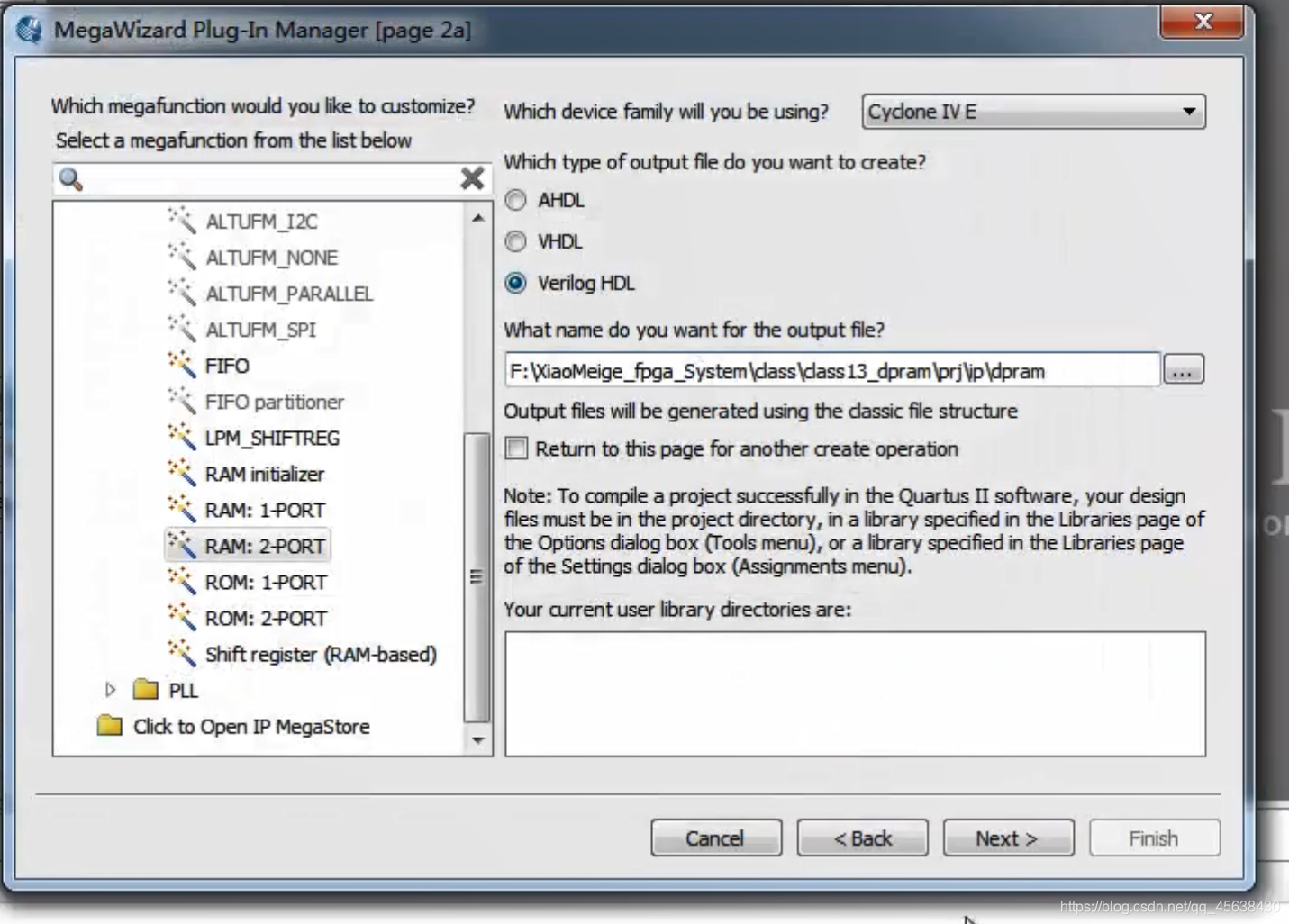

地址选到ip文件夹下

在这里插入图片描述

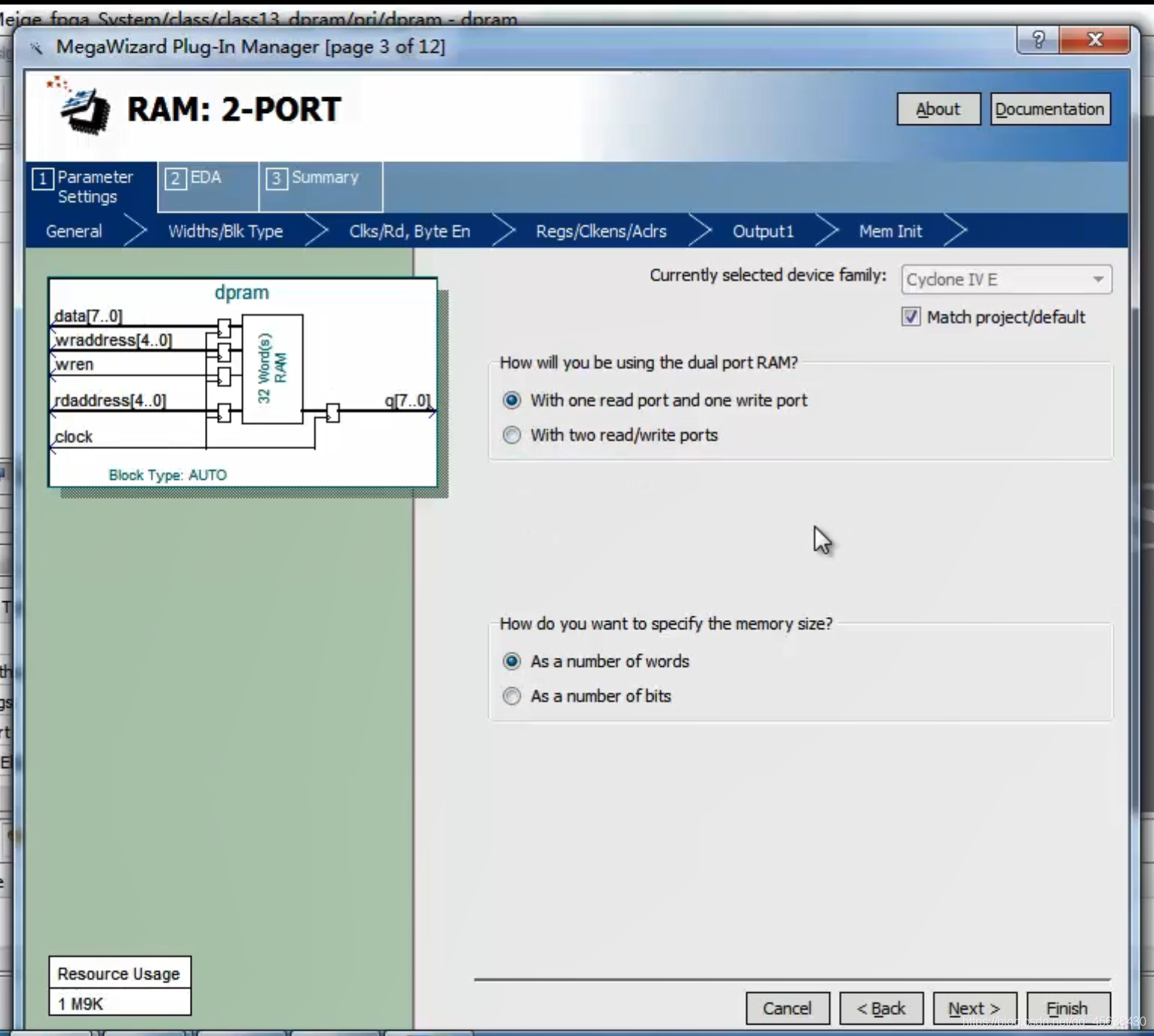

两个或者一个端口都可以

在这里插入图片描述

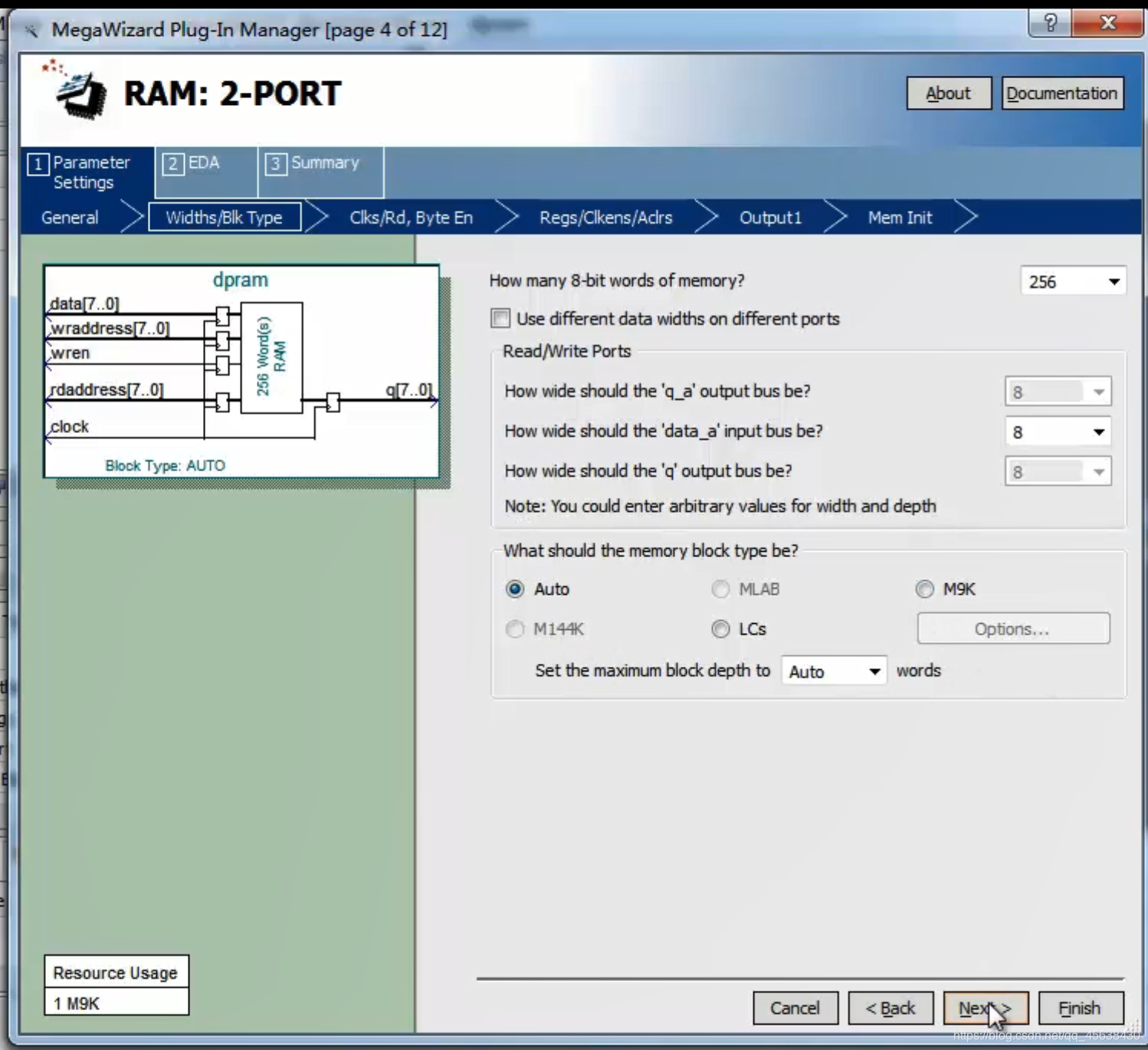

最上面这个指的是要存储多少个8字节数据
