【DC安装和使用】Design Complier安装和使用中常见问题解决

分享一下我在安装DC和使用过程中遇到的小问题及解决方法。

一.磁盘容量不足

在安装DC或者向虚拟机拖拽文件时显示失败，很大可能是磁盘容量不足导致的，可以通过扩容解决。本人使用的环境为VMware+Ubuntu16.04.7，将硬盘容量有100GB扩展为110GB的过程如下：
1.首先将虚拟机关机，逐次选择编辑虚拟机设置→硬盘→扩展磁盘容量（扩展），调整好大小后，点击扩展。

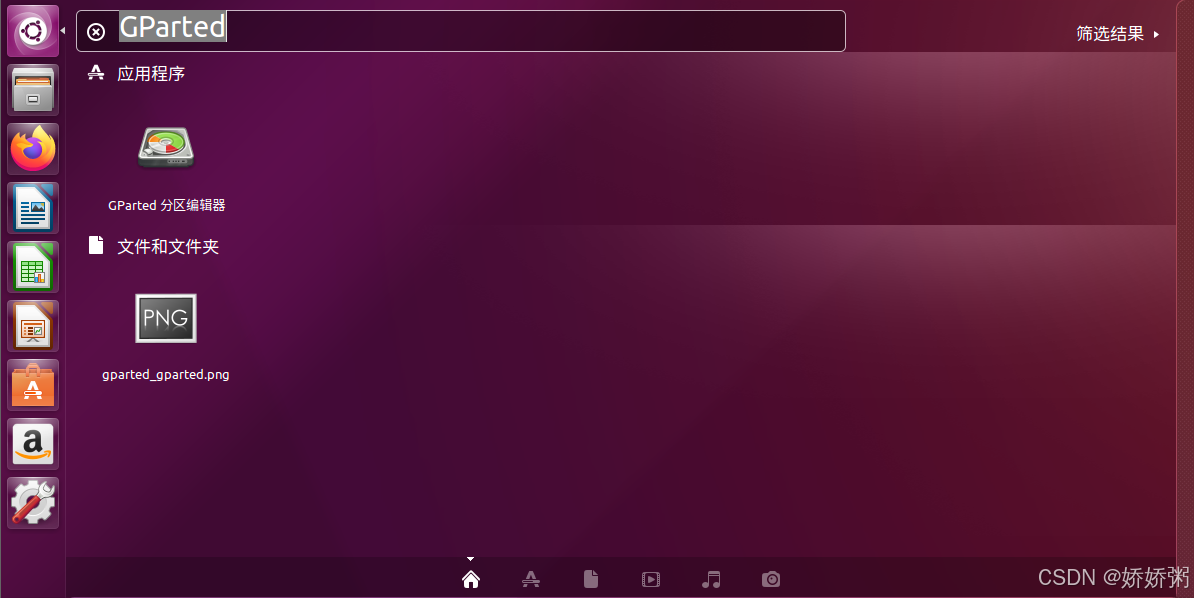

2.开启虚拟机，查找GParted分区编辑器输入用户密码打开，若虚拟机中没有安装此软件，可以使用下面这条命令安装。

sudo apt-get install gparted

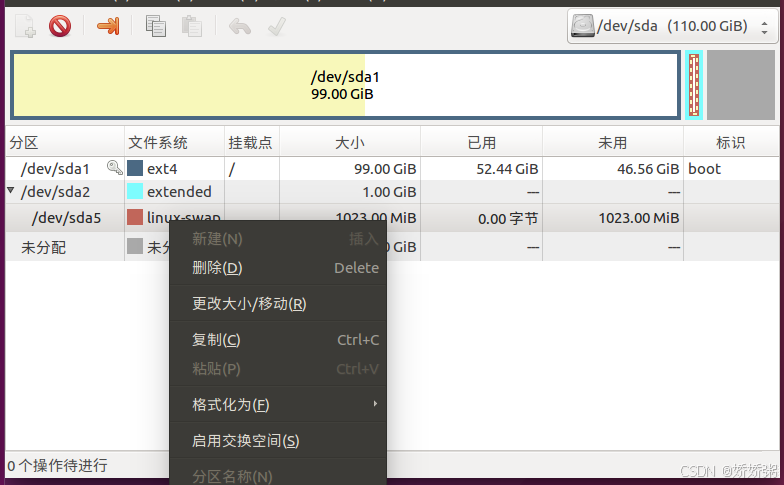

3.选中/dev/sda5右键点击删除，若启用了交换空间，需先禁用交换再删除。

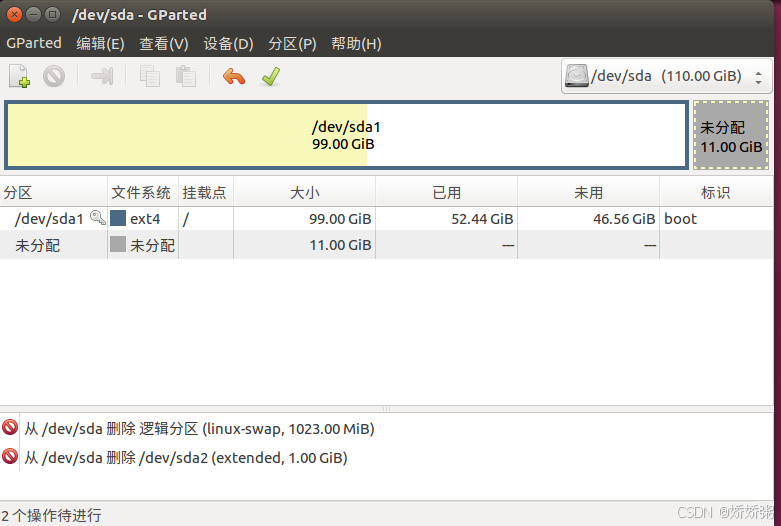

再选中/dev/sda2右键点击删除，完成上述操作后，只剩下主分区和未分配区。

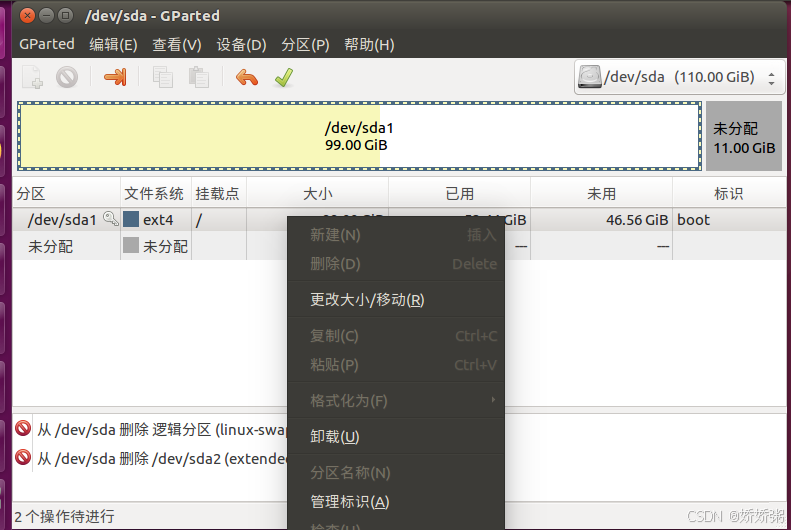

选中/dev/sda1右键选择更改大小。

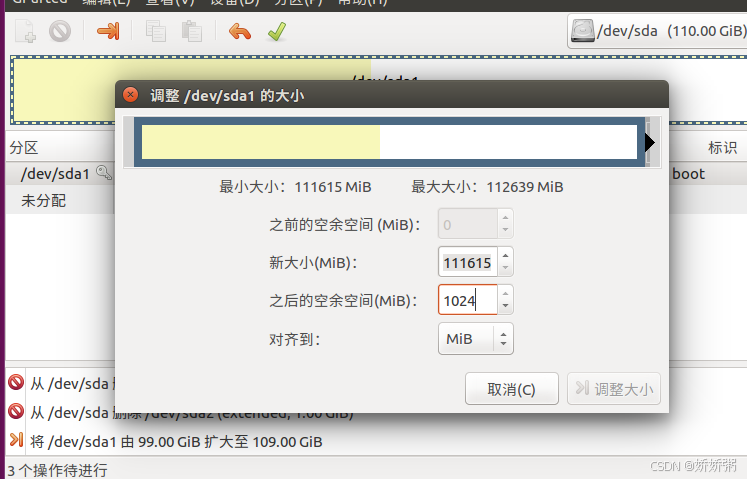

将之后的空余空间修改为1024

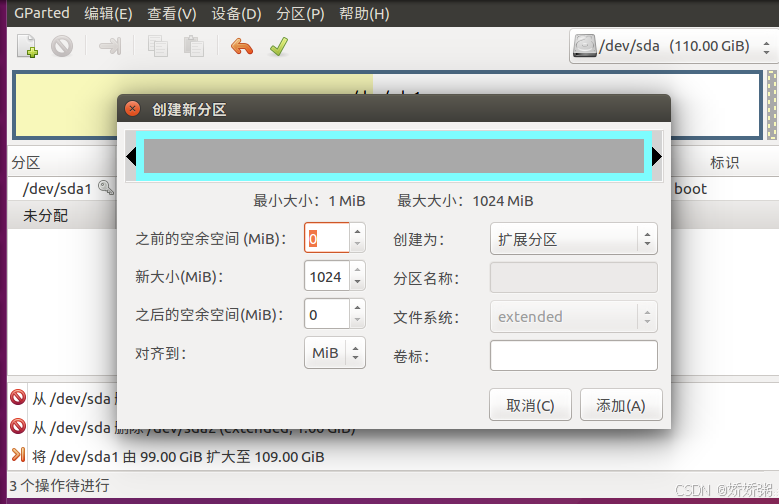

再选中未分配区右键新建，创建为扩展分区，点击添加。

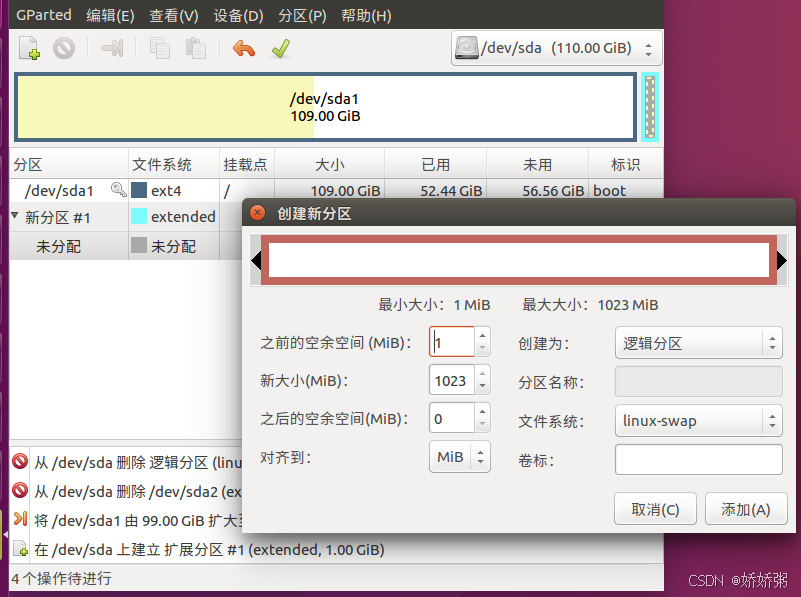

选择新分区下的未分配区，右键点击新建，创建为逻辑分区，文件系统选择linux-swap，点击添加。

最后点击上方的绿色对号，应用待执行操作

二.如何在DC的tcl模式中读入整个工程的verilog文件

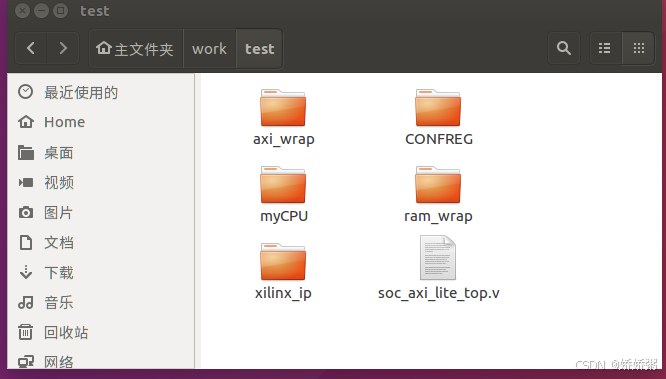

下图为工程中的所有文件，个文件夹下还包含.v文件，要将整个工程进行综合得到面积报告等，可以通过下面这种形式将工程中的所有文件全部读入，然后再指定顶层文件。

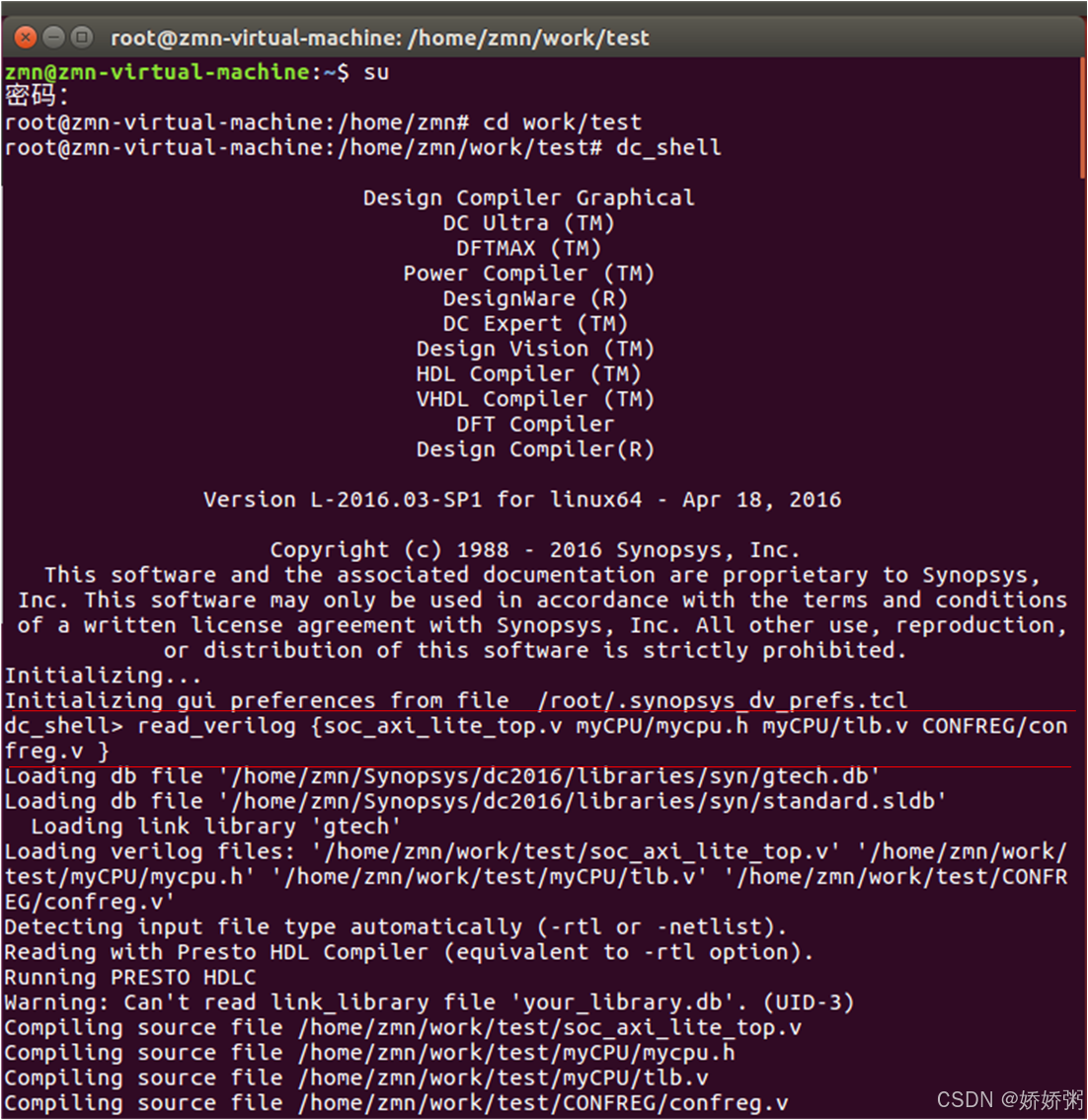

read_verilog {soc_axi_lite_top.v myCPU/tlb.v ........}
current_design soc_axi_lite_top

接下来就可以对工程设置约束进行综合了~
