修改PX4飞控的 IMU 频率

原创已于 2023-12-07 10:00:53 修改 · 5.5k 阅读

67 ·

CC 4.0 BY-SA版权

文章标签：

#PX4 #飞控

于 2023-09-05 09:14:50 首次发布

本文介绍如何通过QGroundControl连接飞控并调整IMU频率，包括使用MAVLinkInspector观察频率，修改SD卡或固件源码实现开机自定义IMU发布速率，以适应KakuteH7等无SD卡飞控的固件升级。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

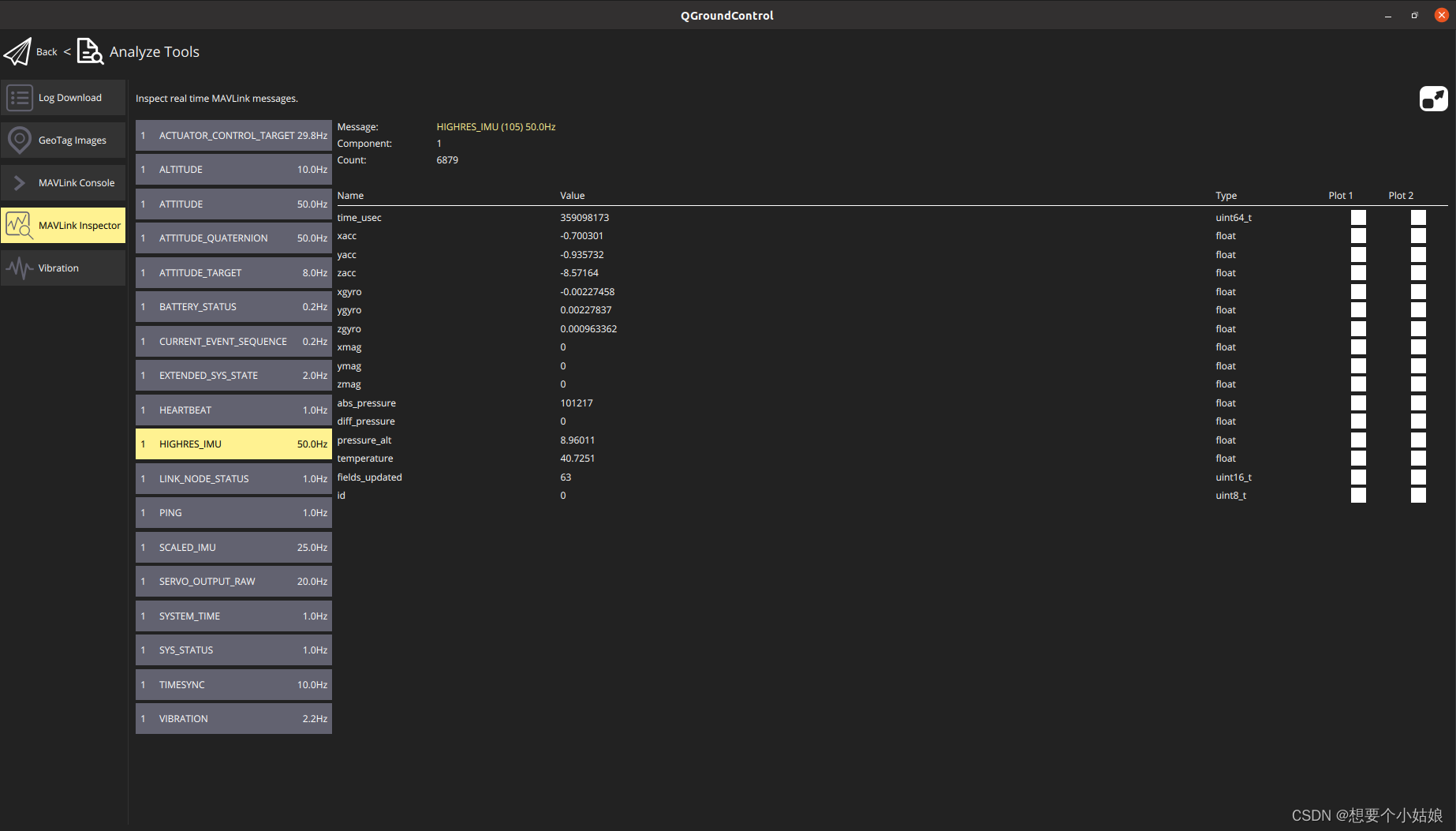

QGroundControl 连接上飞控后，打开 Analyze Tools 下的 MAVLink Inspector 界面

可以看到当前的 IMU 频率为50 HZ，或者在终端启动 mavros，终端输入

sudo chmod 777 /dev/ttyACM0
roslaunch mavros px4.launch

然后查看频率

rostopic hz /mavros/imu/data_raw

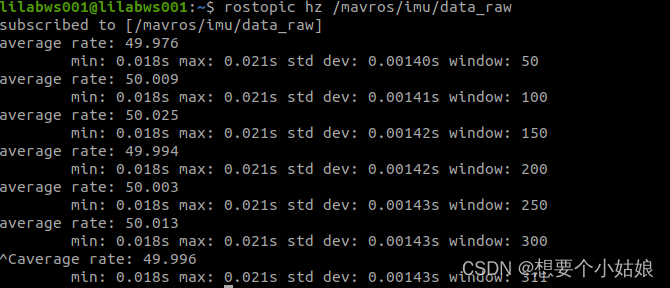

可以看到终端输出

可以看到 IMU 频率收敛到 50HZ 左右。

在QGC的 MAVLink Console 中执行命令：

mavlink stream -d /dev/ttyACM0 -s HIGHRES_IMU -r 100
mavlink stream -d /dev/ttyACM0 -s ATTITUDE_QUATERNION -r 100

可以看到 IMU 频率提高到了 100 HZ 左右，但是这在飞控下电后还原为 50 HZ，因此有以下两种方法可以开机自动设置为想要的 IMU 频率。

方法一：修改 SD 卡（适用于有 SD 的飞控，如果没有 SD 卡则用方法二）

在飞控的sd卡的根目录下创建`/etc/extras.txt`，写入

mavlink start -d /dev/ttyACM0 -b 921600
mavlink stream -d /dev/ttyACM0 -s ATTITUDE_QUATERNION -r 200
mavlink stream -d /dev/ttyACM0 -s HIGHRES_IMU -r 200

将 SD 卡重新插入飞控，然后查看飞控 IMU 频率

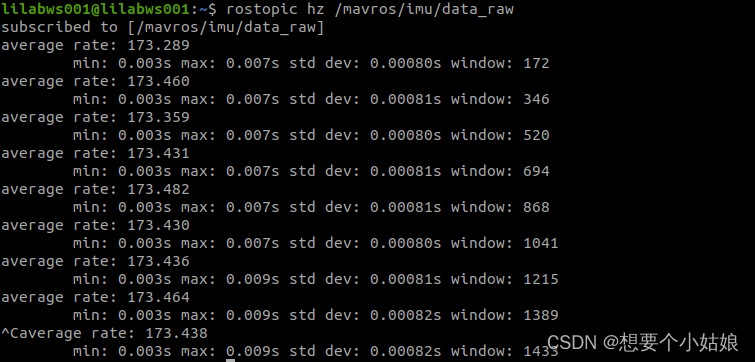

可以看到 IMU 频率提高到了 173 HZ 左右，没有到 200 HZ 是因为我的飞控最高只能到 173 HZ。

这个具体的原理就是配置PX4的开机启动文件，通过设置 MAVLink 发布的速率达到更改 mavros IMU发布频率的目的。

mavros话题 /mavros/imu/data_raw 对应的是 HIGHRES_IMU。
mavros话题 /mavros/imu/data 对应的是 ATTITUDE_QUATERNION

方法二：修改固件源码然后重新烧写固件（适用于没有 SD 卡槽的飞控）

下载指定版本的 px4 源码

git clone -b v1.13.0 --recursive https://github.com/PX4/PX4-Autopilot.git

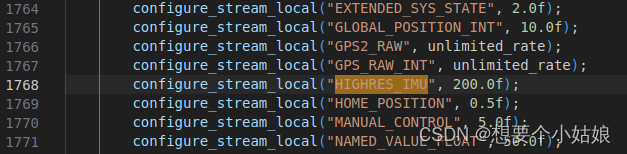

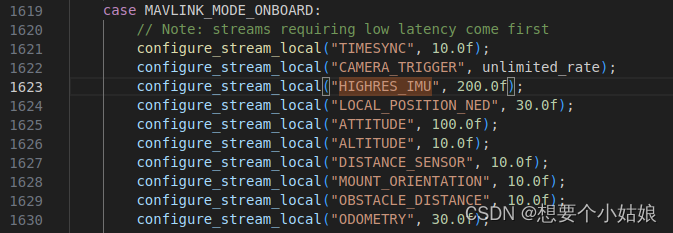

在PX4固件内的 mavlink_main.cpp 文件下，修改源码

然后编译自己飞控对应的 px4 固件，我这里是 Kakute H7

make holybro_kakuteh7_default

进入DFU模式，刷写 PX4 固件

make holybro_kakuteh7_default upload

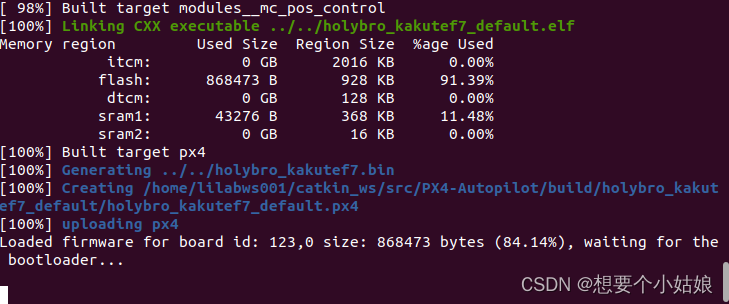

最后会停在下面这个地方 Waiting for bootloader...

拔插飞控即可读取，如果一直读取不到 bootloader，这里我没有管他，挂在后台，（注意一定要挂着，如果终止的话 QGroundControl 会无法识别飞控）然后打开 QGroundControl，点左上角的 Q 进入 Vehicle Setup，然后进入 Firmware 界面，接下来拔插 USB 连接线，右边会弹出一个窗口，然后选择自定义文件

~/PX4-Autopilot/build/holybro_kakuteh7_default/holybro_kakuteh7_default.bin

然后刷写固件，这样就将 PX4 固件刷写进 Kakute H7 中了。
