1接收原理

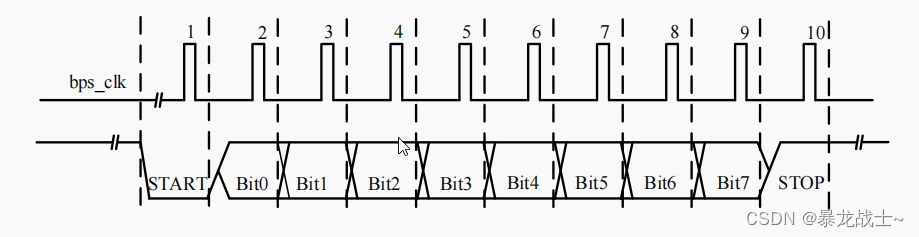

对于每一位的采样点而言，一般认为每一位数据中心点采样是最稳定，下图是串口接收模块的时序图

但是在工业控制或者实际生产实践中单单采样一次往往是不可靠的，环境中充满了各种各样的电磁干扰，很可能由此而采样到错误的信号。使用改进型单比特采用，通过概率计算，来求出最优的采样信号的点。并且进行状态判断。

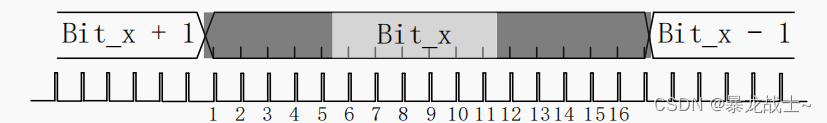

中间段灰色的实际是采样的信号点。

对这一段电平，进行多次采样，并求高低电平发生的概率，

6 次采集结果中，取出现次数多的电平作为采样结果。例如，采样 6 次的结果分别为

1/1/1/1/0/1/ ，则取电平结果为 1 ，若为 0/0/1/0/0/0, ，则取电平结果为 0 ，当 6 次采样结果中 1

和 0 各占一半（各 3 次），则可判断当前通信线路环境非常恶劣，数据不具有可靠性，不进行处理。

2串口异步通信接收模块设计和实现

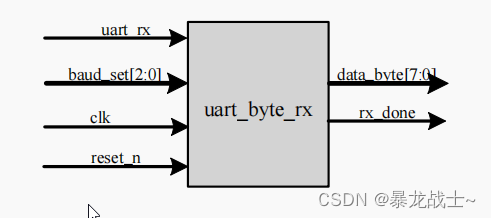

2.1串口异步通信总模块封装

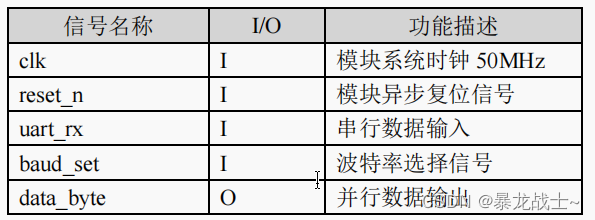

模块中接口部分的设计

rx_done

读取字符串完成

2.2各个子模块设计

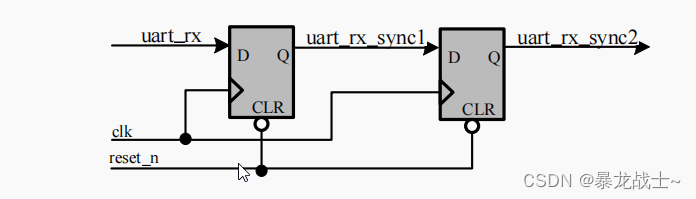

2.2.1单比特bit同步信号设计

为了规避信号设计中亚稳态的问题，在电路设计过程中要将信号同步到fpga信号的时钟域，同步方式是将信号延迟两拍，打两拍。

//同步串行输入信号，消除亚稳态
	always@(posedge clk or posedge reset)
	if(reset)begin
		uart_rx_sync1 <= 1'b0;
		uart_rx_sync2 <= 1'b0;
	end
	else begin
		uart_rx_sync1 <= uart_rx;
		uart_rx_sync2 <= uart_rx_sync1;
	end

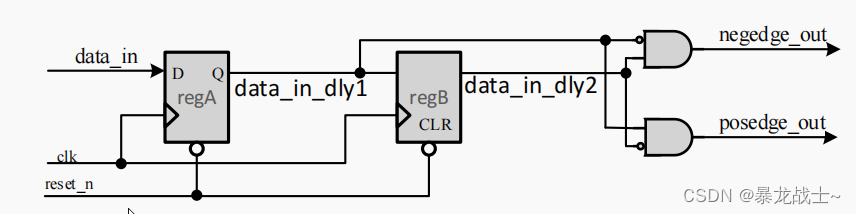

2.2.2边沿检测模块

下降沿检测-01 ，上升沿检测_10 双边沿检测是上升沿和下降沿的或

//数据寄存器
	always@(posedge clk or posedge reset)
	if(reset)begin
		uart_rx_reg1 <= 1'b0;
		uart_rx_reg2 <= 1'b0;
	end
	else begin
		uart_rx_reg1 <= uart_rx_sync2;
		uart_rx_reg2 <= uart_rx_reg1;
	end

  //下降沿检测
	assign uart_rx_nedge = !uart_rx_reg1 & uart_rx_reg2;

2.2.3采样时钟模块设计

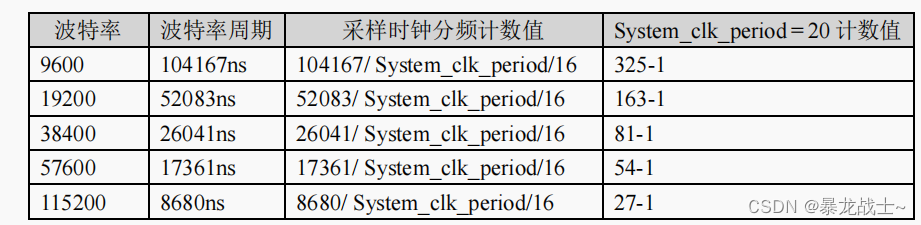

根据接收协议表明采样频率是波特率频率的16倍，举例，假设波特率为9600 ，波特率周期为1041ns 假定时钟为50M，周期为20ns。计数值为 1041 / 20 / 16 = 325 。下表是常见的采样时钟的计算方式。

always@(posedge clk or posedge reset)
	if(reset)
		bps_DR <= 16'd324;
	else begin
		case(baud_set)
			0:bps_DR <= 16'd324;
			1:bps_DR <= 16'd162;
			2:bps_DR <= 16'd80;
			3:bps_DR <= 16'd53;
			4:bps_DR <= 16'd26;
			default:bps_DR <= 16'd324;
		endcase
	end

产生采样时钟，其为波特率频率的16倍

always@(posedge clk or posedge reset)
	if(reset)
		div_cnt <= 16'd0;
	else if(uart_state)begin
		if(div_cnt == bps_DR)
			div_cnt <= 16'd0;
		else
			div_cnt <= div_cnt + 1'b1;
	end
	else
		div_cnt <= 16'd0;

当计数到1的时候，时钟频率拉高，其它的时刻时钟的频率为0

// bps_clk gen
	always@(posedge clk or posedge reset)
	if(reset)
		bps_clk <= 1'b0;
	else if(div_cnt == 16'd1)
		bps_clk <= 1'b1;
	else
		bps_clk <= 1'b0;

bps_counter 计数器累加到159时候说明已经串口已经将所有的数据接收完成了。我们进行累加采样的时候只要累加采样点的中间频段，下一位采样的时候只要加16，也就是这个字所占用的总的clk时钟，如果bps_counter 计数器开始采样的时候，也就是第12个时钟沿到来的时候，此时start

字中高电平的采样值大于2的时候，说明start_bit 字的电平为高电平，而实际上start_bit应该为低电平此时说明收到了干扰采样的信息是不准确的。

//bps counter
	always@(posedge clk or posedge reset)
	if(reset)
		bps_cnt <= 8'd0;
	else if(bps_cnt == 8'd159 | (bps_cnt == 8'd12 && (START_BIT > 2)))
		bps_cnt <= 8'd0;
	else if(bps_clk)
		bps_cnt <= bps_cnt + 1'b1;
	else
		bps_cnt <= bps_cnt;

rx_done 采样完成

always@(posedge clk or posedge reset)
	if(reset)
		rx_done <= 1'b0;
	else if(bps_cnt == 8'd159)
		rx_done <= 1'b1;
	else
		rx_done <= 1'b0;

2.2.4 采样数据接收模块设计

采样思路，当数据线上出现下降沿，采取数据的中间段，并分为6次采用，如果采样的数值的总数大于2，说明该数据出现3次或者三次以上的高电平，那么就不可能符合采样起始数据要求的持续的低电平要求，说明此时的下降沿看作是干扰信号，而不是采样信号。

always@(posedge clk or posedge reset)
	if(reset)begin
		START_BIT <= 3'd0;
		data_byte_pre[0] <= 3'd0;
		data_byte_pre[1] <= 3'd0;
		data_byte_pre[2] <= 3'd0;
		data_byte_pre[3] <= 3'd0;
		data_byte_pre[4] <= 3'd0;
		data_byte_pre[5] <= 3'd0;
		data_byte_pre[6] <= 3'd0;
		data_byte_pre[7] <= 3'd0;
		STOP_BIT <= 3'd0;
	end
	else if(bps_clk)begin
		case(bps_cnt)
			0:begin
        START_BIT <= 3'd0;
        data_byte_pre[0] <= 3'd0;
        data_byte_pre[1] <= 3'd0;
        data_byte_pre[2] <= 3'd0;
        data_byte_pre[3] <= 3'd0;
        data_byte_pre[4] <= 3'd0;
        data_byte_pre[5] <= 3'd0;
        data_byte_pre[6] <= 3'd0;
        data_byte_pre[7] <= 3'd0;
        STOP_BIT <= 3'd0;
      end
			6 ,7 ,8 ,9 ,10,11:START_BIT <= START_BIT + uart_rx_sync2;
			22,23,24,25,26,27:data_byte_pre[0] <= data_byte_pre[0] + uart_rx_sync2;
			38,39,40,41,42,43:data_byte_pre[1] <= data_byte_pre[1] + uart_rx_sync2;
			54,55,56,57,58,59:data_byte_pre[2] <= data_byte_pre[2] + uart_rx_sync2;
			70,71,72,73,74,75:data_byte_pre[3] <= data_byte_pre[3] + uart_rx_sync2;
			86,87,88,89,90,91:data_byte_pre[4] <= data_byte_pre[4] + uart_rx_sync2;
			102,103,104,105,106,107:data_byte_pre[5] <= data_byte_pre[5] + uart_rx_sync2;
			118,119,120,121,122,123:data_byte_pre[6] <= data_byte_pre[6] + uart_rx_sync2;
			134,135,136,137,138,139:data_byte_pre[7] <= data_byte_pre[7] + uart_rx_sync2;
			150,151,152,153,154,155:STOP_BIT <= STOP_BIT + uart_rx_sync2;
			default:
      begin
        START_BIT <= START_BIT;
        data_byte_pre[0] <= data_byte_pre[0];
        data_byte_pre[1] <= data_byte_pre[1];
        data_byte_pre[2] <= data_byte_pre[2];
        data_byte_pre[3] <= data_byte_pre[3];
        data_byte_pre[4] <= data_byte_pre[4];
        data_byte_pre[5] <= data_byte_pre[5];
        data_byte_pre[6] <= data_byte_pre[6];
        data_byte_pre[7] <= data_byte_pre[7];
        STOP_BIT <= STOP_BIT;
      end
		endcase
	end

2.2.5数据状态判断模块

因为数据是进行的六次采样，因此判断数据采样的总和是否大于3就可以判断出其是否是有效的数据，对预先存放的数据data_byte_pre[]存放的数据进行判断。直接令其的最高位作为数据判断的依据，如果为1 ，说明采样总值大于或者等于4，如果为0 ，说明采样的总值小于4。从而可以判断出数据的状态是0还是1.

always@(posedge clk or posedge reset)
	if(reset)
		data_byte <= 8'd0;
	else if(bps_cnt == 8'd159)begin
		data_byte[0] <= data_byte_pre[0][2];
		data_byte[1] <= data_byte_pre[1][2];
		data_byte[2] <= data_byte_pre[2][2];
		data_byte[3] <= data_byte_pre[3][2];
		data_byte[4] <= data_byte_pre[4][2];
		data_byte[5] <= data_byte_pre[5][2];
		data_byte[6] <= data_byte_pre[6][2];
		data_byte[7] <= data_byte_pre[7][2];
	end

	always@(posedge clk or posedge reset)
	if(reset)
		uart_state <= 1'b0;
	else if(uart_rx_nedge)
		uart_state <= 1'b1;
	else if(rx_done || (bps_cnt == 8'd12 && (START_BIT > 2)) || (bps_cnt == 8'd155 && (STOP_BIT < 3)))
		uart_state <= 1'b0;
	else
		uart_state <= uart_state;

3 testbench测试

将之前uart_tx放入仿真文件中进行例化，测试输入数据aa ,bb 两个数据是否能够正确的发送和接收

`define  CLK_PERIOD   20     //时钟周期20ns
module uart_byte_rx_tb( );
//input signal
reg      clk ;     //时钟
reg      reset_n ;  //复位信号
reg     [2:0]   baud_set  ;

reg     [7:0]   data_byte_tx ; //等待传输的8bit数据
reg      send_en ;  //发送使能
wire  tx_done  ; //发送完毕
wire  uart_state ;
wire   [7:0]   data_byte_rx ;  //等待接收的8bit数据信号





wire  rx_done  ;  //接收完毕
wire    uart_tx_rx ;

//例化模块
 uart_byte_tx  uart_byte_tx_inst1(
   .send_en           ( send_en   )       ,
   .data_byte         ( data_byte_tx )       ,
   .baud_set          ( baud_set  )        ,
   .clk               ( clk       )          ,
   .reset_n           ( reset_n   )         ,

   .uart_tx           ( uart_tx_rx   )          ,
   .tx_done           ( tx_done   )         ,
   .uart_state        ( uart_state)
   );

uart_byte_rx uart_byte_rx_inst1(
           .clk(clk),
           .reset_n(reset_n),

           .baud_set(baud_set),
           .uart_rx(uart_tx_rx),

           .data_byte(data_byte_rx),
           .rx_done(rx_done)
       );
initial  clk  = 1 ;
   always   # (`CLK_PERIOD / 2 )  clk = ~clk ;

initial begin
   send_en = 1'b0 ;
   data_byte_tx = 8'd0 ;
   baud_set = 3'd4 ;
   reset_n = 1'b0 ;

   #(`CLK_PERIOD *20 + 1) ;//延时20个时钟周期后
   reset_n  = 1'b1 ;  //将复位信号拉高

   #(`CLK_PERIOD *50 ) ;

   //send frist byte
   data_byte_tx = 8'haa ;
   send_en = 1'b1 ;
   #`CLK_PERIOD
   send_en = 1'b0 ;
   @(posedge tx_done )
   #(`CLK_PERIOD * 5000 ) ;

   //send second byte
   data_byte_tx = 8'hbb ;
   send_en = 1'b1 ;
   #`CLK_PERIOD ;
   send_en = 1'b0 ;

   @(posedge tx_done )
   #(`CLK_PERIOD * 5000) ;
   $stop ;
end
endmodule

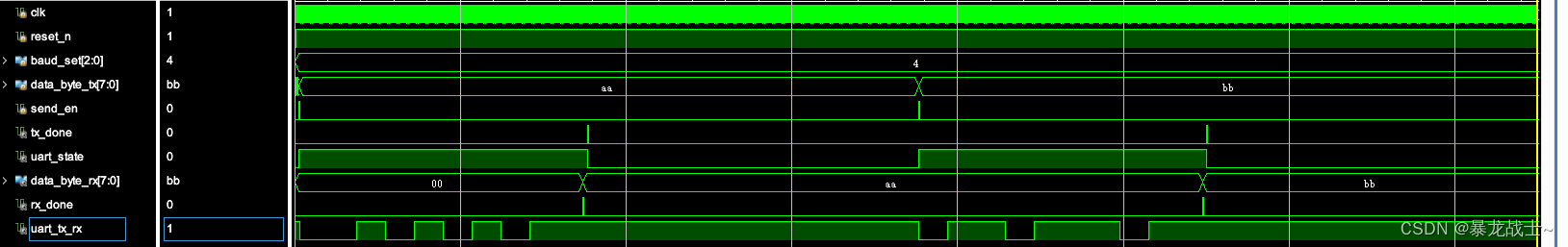

仿真结果图

从仿真结果图上来看，系统设计符合预期设想，当发送数据aa,bb时接收端读可以实现数据的读取。
