含有无关项的序列检验——牛客网刷题总结

1 题目描述

描述

请编写一个序列检测模块，检测输入信号a是否满足011XXX110序列（长度为9位数据，前三位是011，后三位是110，中间三位不做要求），当信号满足该序列，给出指示信号match。

程序的接口信号图如下：

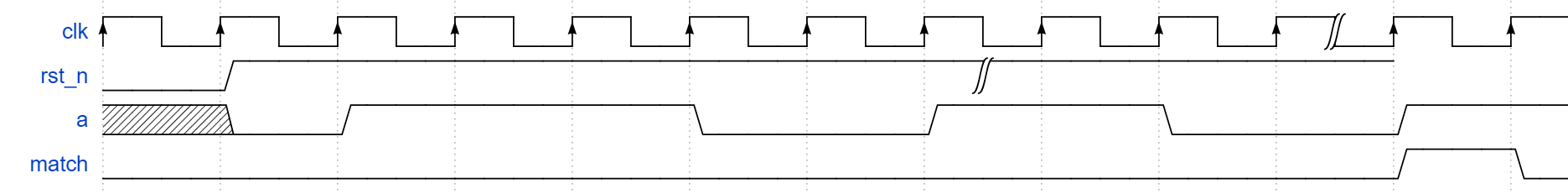

程序的功能时序图如下：

请使用Verilog HDL实现以上功能，并编写testbench验证模块的功能。 要求代码简洁，功能完整。

输入描述：

clk：系统时钟信号

rst_n：异步复位信号，低电平有效

a：单比特信号，待检测的数据

输出描述：

match：当输入信号a满足目标序列，该信号为1，其余时刻该信号为0

方法一：采用循环左移的方法进行移位操作

`timescale 1ns/1ns
module sequence_detect(
	input clk,
	input rst_n,
	input a,
	output  match
	);
//第一种方法循环左移的方法
//reg define

reg  [8:0]  check_detect ; //定义一个九位的移位寄存器用于存放数据
reg         match_h ; //定义一个高位的序列检测
reg         match_l  ;  //定义一个低位的序列检测器

always @(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
	   match_h <= 0 ; //初始化，
	end
	else if ( check_detect[8:6] == 3'b011) begin
	   match_h <= 1;  //检测高三位
	 end
	 else begin
	   match_h <= 0 ;
	 end


end

always @(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
	   match_l <= 0 ; //初始化，
	end
	else if ( check_detect[2:0] == 3'b110) begin
	   match_l <= 1;  //检测低三位
	 end
	 else begin
		match_l <= 1'b0 ;
	 end
end
always @(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
	    check_detect <= 9'b0 ;
	end
	else begin
	    check_detect <= {check_detect[7:0],a};
	end
end


assign  match = match_h&& match_l ;



endmodule

解题思路是将低三位信号和高三位信号进行匹配；如果匹配成功则输出，无关项不用管

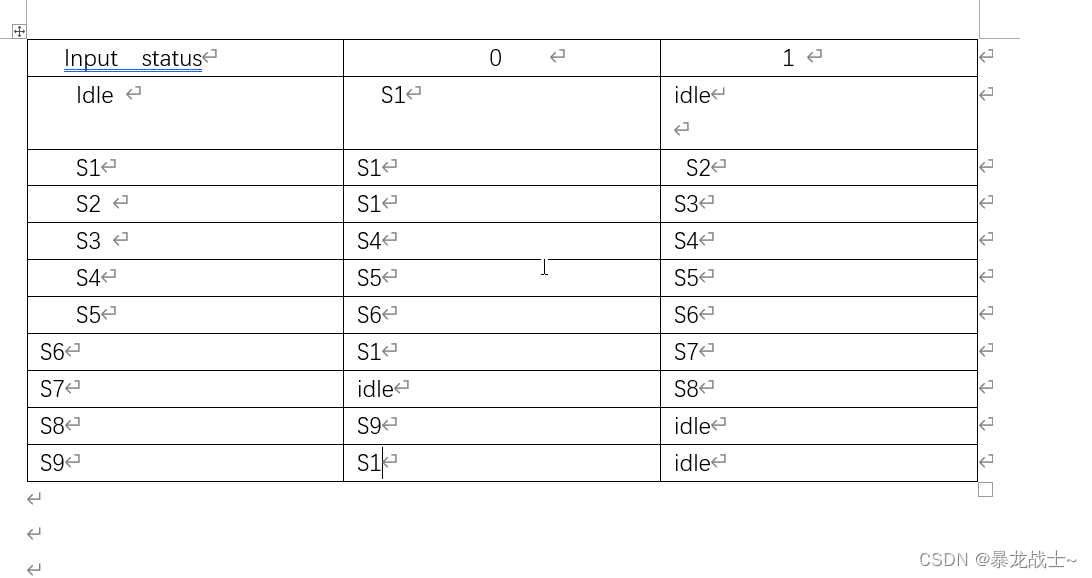

方法二：思路是使用状态机，采用三段式状态机进行常规写法，先写出状态转换表用于描述状态的转移规律



`timescale 1ns/1ns
module sequence_detect(
	input clk,
	input rst_n,
	input a,
	output reg match
	);

parameter  idle  = 0 ,
           s1 = 1,
		   s2 = 2,
		   s3 = 3,
		   s4 = 4,
		   s5 = 5,
		    s6 = 6,
			s7 = 7,
			s8 = 8,
			s9 = 9;    //定义八个状态

// reg define
reg   [7 :0]  cur_state ; //定义现态
reg   [7 :0]  next_state ;  //定义次态

always @ (posedge clk or negedge rst_n) begin
	if(!rst_n) begin
		cur_state <= idle ;   //定义现态
	end
	else begin
		cur_state <= next_state ;  //次态赋值给现态

	end
end


always @ (*) begin
	 case (cur_state)
idle : next_state =  (a == 0) ?  s1 : idle ;
s1   : next_state =  (a == 0) ?  s1 :  s2  ;
s2   : next_state =  (a == 0) ?  s1 :  s3  ;
s3   : next_state =  s4 ;
s4   : next_state =  s5 ;
s5  : next_state =  s6 ;
s6   : next_state =  (a == 0) ?  s1 :  s7  ;
s7  : next_state =  (a == 0) ?  idle :  s8  ;
s8   : next_state =  (a == 0) ?  s9 :  idle  ;
s9  : next_state =  (a == 0) ?  s1 :  idle  ;
default : next_state = idle ;
	 endcase
end

always @(posedge clk or negedge rst_n)  begin
	if(!rst_n) begin
		match  <= 1'b0 ;
	end
	else  case (cur_state)
		s9 :  match <= 1'b1 ;
		default : match <= 1'b0 ;
	endcase
end

endmodule
