IC秋招总结：FIFO相关提问

秋招基本结束，来总结一下从实习面试到秋招面试以来面试会问到的FIFO相关的问题。

一、同步/异步FIFO面试提问汇总

1. FIFO怎么实现跨时钟域?/为什么要用格雷码？
   —> 格雷码相邻只有1bit的跳变，不会出现多个bit同时出现亚稳态从而产生中间状态，所以可以直接打拍；而且就算出现了亚稳态，那也有空满去辅助，最多出现假空假满，不会出现数据错误。

2. 多bit打两拍之后还有亚稳态吗？多bit直接打拍稳定下来之后和转格雷码对应的二进制一样吗？那为什么还要转格雷码呢？

   • 亚稳态不能消除，打拍只是让概率降低。
   • 多bit最后打拍完稳定下来应该结果和单bit合并起来是一样的。但主要问题在于多bit产生亚稳态和他们稳定下来的时间不同，中间可能会出现中间状态，从而导致其他判断逻辑出错。

3. 空满判断如何实现？（包括用格雷码和二进制判断的情况）
   这里要清楚指针的实现和空满的判断。

   • 指针是基于地址做循环，一般为了格雷码方便判断会多加一位，相当于FIFO深度扩倍。
   • 空满判断：二进制（读写指针第一位相反其余相同则满，读写指针全相同是空。也可以说读写指针中间差一个FIFO深度就是满）和格雷码（读写指针前两位相反，其余相同则满，读写指针全相同是空。）

4. 使用过程中FIFO的深度如何确定？(笔试经常出，面试也问到过，主要是考虑背对背传输的情况，要注意两边频率不同时的换算)

5. 假如写很快，但读却很慢，那这样写了很多个之后才读，相当于读地址变一个的时候，写已经很多个了，那这样格雷码之间就不只有一位不一样了，逻辑会出问题吗？
   ---->不会。有没有亚稳态看的是这一时刻的几个多bit有几个在变，不应该一段时间不同的值去比较。

6. 异步FIFO跨时钟域要设置什么约束？
   这个主要是考虑布局布线之后各个bit之间的延时会有差异，他们到同一个采样点的时间不同，那这样就不能保证其中只有一个bit在变化了。
   具体是要设max_delay，读到写，写到读都要设置。要设置的值，是launch域的一个周期，也就是从发的FF到采样的FF，几个bit的传输延时都不能超过T（设T/2更保险，T是最大不能超过的值了）。

7. FIFO深度必须是2的幂次吗？可以是2n，怎么实现？
   不必须，2n也可以实现。参见 FIFO设计中与深度depth相关的问题
   思路就是，比如需要的深度5，那么因为判断空满地址要加倍，就需要10，占4bit，而本身4bit最大到15，所以就从0-15里取中间的10个数。也就是前三个和后三个数都不要了，要3-12对应的格雷码。
   注意这样满判断的时候也会有区别。

8. 读写的频差越大，会不会虚空虚满的越厉害
   会。首先明确虚满是在写时钟域。比如写的已经满了，读很慢，很久才知道已经不空了，然后写入一个数据再传过去，这样才不满了，中间间隔的时间都是虚满的时间。但是假如读的快一些，他就很快知道已经写入数据，从而可以读出。

9. 能不能满在读域判断，写在写域判断？（芯动面试官问的，说可以，这样还不会出现虚空虚满的问题。我问那为什么平时我们不这样用，答要给代码留有余量）
   我其实没太明白，我自己理解满一定要在写时钟域产生，读域可以自己单独再生成一个满，当读的时候读域就里面知道已经不满了。但是如果满全部在读域，那就既要要先同步写地址，满即便直接组合逻辑不同步过去，也是晚两拍。
   还有一种可能，他说的是同步FIFO？那就没有同步时钟域的问题了，不懂了…

10. 格雷码和二进制，二进制和格雷码的转化方式
    grey=bin^(bin>>1)

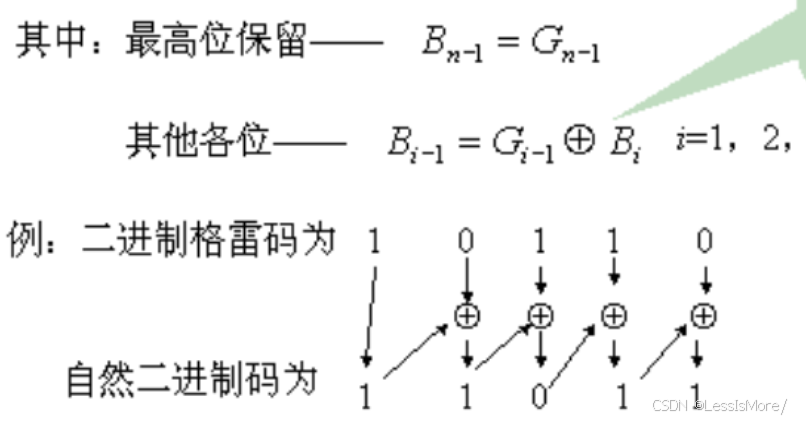

    格雷码转二进制（代码中不会用其实）

module gray_to_bin (bin, gray);
	parameter N= 4;
	input [N– 1:0] bin;
	output [N– 1:0] gray;
	reg [N– 1:10] bin;

	//法1
	integer i;
	always @ (gray)
	for ( i = 0; i <= N; i = i + 1)
	bin[i] = ^(gray >> i);  		//右移一位并按位异或

    //法2
	assign bin[N-1] = gray[N-1];
	genvar i;
	generate //这里for循环从0开始其实也是一样的，因为for循环会把他们全部展开
	for(i = N-2; i >= 0; i = i - 1) begin: gray_2_bin
		assign bin[i] = bin[i + 1] ^ gray[i];
	end
	endgenerate

endmodule

11. 手撕同步/异步FIFO+深度为1的FIFO

二、FIFO手撕

1、同步FIFO

下面是同步FIFO代码实现，基于cnt计数。
| 注意其中会有三个关键参数，RAM的位宽深度和指针的位宽。

读写dat的位宽就是RAM宽度；指针的值最大到RAM深度-1，所以他的位宽就是clog2(RAM_DEPTH-1)；计数要记到RAM深度，所以位宽比ptr宽一位。

module synfifo #(                             //注意这里要有#，里面都是逗号
    parameter WIDTH = 'd4,
    parameter DEPTH = 'd8
)(
    input                   clk,
    input                   rst_n,
    input                   wr_en,
    input                   rd_en,
    input       [WIDTH-1:0] wr_dat,    //这个位宽之前就写错了，注意不是$clog2(DEPTH)-1，这里是数据位宽，只有指针才要clog2
    output reg  [WIDTH-1:0] rd_dat,     //都写成对齐的形式，避免位宽和是否有reg出错
    output                  full,
    output                  empty
);

//关于位宽经常容易出错。可以假设width是3，深度是16=2^4.
//写进去的数据位宽肯定是一样的
//指针的值是0-15，那么他的位宽只需要4，也就是$clog2(15)=$clog2(DEPTH -1)

localparam ADDR_WIDTH = $clog2(DEPTH-1); //注意这里要-1！多次复用的计算写成一个参数的形式

reg [WIDTH
