基于FPGA实现LED的闪烁——HLS

最新推荐文章于 2025-02-25 14:24:45 发布
最新推荐文章于 2025-02-25 14:24:45 发布
阅读量2.2k 收藏 30
点赞数 3
分类专栏： FPGA
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_43279579/article/details/117084706
版权
本文详细介绍了使用Vivado HLS进行FPGA开发的过程，从HLS的基本概念、环境配置到实例——LED灯的控制。通过高级语言C++实现功能模块并转换为RTL电路，提高了开发效率。文章还涵盖了C仿真、C综合以及如何在Vivado中导入和验证HLS生成的IP核。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

工具
Vivado 2018.3

一、HLS的介绍

  1. HLS的概念
    HLS是一款高层次综合工具，可以帮助开发者加快开发效率。开发者可以通过HLS将C/C++等高级语言转换为RTL电路。尤其，在对于一些比较复杂的算法的时候，能够提供较大的便利。
  2. HLS与VHDL/Verilog
    VHDL/Verilog对于一些算法比较简单，开发周期不长的来说是比较适用的，然而，一个开发过程，往往算法会比较复杂，并且可能会经历较长时间的仿真和调试，面对这样的问题，提出了HLS。通过高级语言编程，来实现功能模块，这样就会大大提供开发效率。
  3. HLS的关键技术
    通过高级语言实现功能，并转换为RTL电路。实际上HLS相对于一个IP生成器。
  4. 技术局限性
    对于人工智能方面来说，HLS在开发上，还是比较困难的，需要有强大的C/C++的编程能力，从而，来实现功能。

二、实现HLS的环境配置

安装vivado的参考链接：
https://blog.youkuaiyun.com/qq_43279579/article/details/116849636
对于vivado的安装，就已经自动完成了HLS

三、HLS的实例——Led点亮

  1. 创建一个HLS工程
    ①打开Vivado HLS，点击Create New Project
    在这里插入图片描述
    ②输入相关工程信息
    在这里插入图片描述
    ③选择顶层函数，此处暂不管
    在这里插入图片描述
    ④选择添加C仿真文件，此处可以暂时不管
    在这里插入图片描述
    ⑤选择器件
    在这里插入图片描述
  2. 添加文件
    ①源文件添加
    点击Source，右键后，选择New File,创建文件
    led.h
    #ifndef _SHIFT_LED_H_
#define _SHIFT_LED_H_

#include "ap_int.h"
#define CNT_MAX 100000000
//#define CNT_MAX 100,100M时钟频率下计数一秒钟所需要的计数次数
#define FLASH_FLAG CNT_MAX-2
// typedef int led_t;
// typedef int cnt_t;
typedef ap_int<1> led_t;
typedef ap_int<32> cnt_t;
void flash_led(led_t *led_o , led_t led_i);

#endif
    led.cpp
    #include "led.h"

void flash_led(led_t *led_o , led_t led_i){
#pragma HLS INTERFACE ap_vld port=led_i
#pragma HLS INTERFACE ap_ovld port=led_o
	cnt_t i;
	for(i=0;i<CNT_MAX;i++){
		if(i==FLASH_FLAG){
			*led_o = ~led_i;
		}
	}
}
    ②仿真测试文件添加
    右键Test Bench，选择New File
    test_led.cpp
    #include "led.h"
#include <stdio.h>

int main(){

	led_t led_i=0x01;
	led_t led_o;
	const int SHIFT_TIME = 4;
	int i;
	for(i=0;i<SHIFT_TIME;i++){
		flash_led(&led_o , led_i);
		led_i = led_o;
		printf("shift_out is %d \n",(int)(led_o&0x01));
	}
}
  3. C仿真与C综合
    ①点击project->project settings->synthesis->browser->选择顶层函数
    在这里插入图片描述
    ②点击project->Run C Simulation(输出01交替，表示C仿真结果正确）
    在这里插入图片描述
    ③点击Solution->Run C Synthesis->Active Solution
    在这里插入图片描述
  4. 创建Vivado工程
    ①打开Vivado，选择Greate Project
    在这里插入图片描述
    ②点击Next，进行项目信息填写
    在这里插入图片描述
    ③勾选RTL Project
    在这里插入图片描述
    ④Source和约束文件添加，暂时不管，直接Next
    ⑤选择器件

    ⑥点击Finish
    在这里插入图片描述
  5. 导入HLS生成的IP核
    ①生成IP核
    选择Solution->Export RTL
    在这里插入图片描述
    ②导入
    点击setting
    在这里插入图片描述
    选择IP->Repository,并且点击加号，选择solution，将会自动识别到IP，识别到后，点击Apply->OK
    在这里插入图片描述
    检验是否导入成功
    在这里插入图片描述
    生成IP
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
  6. 添加实验代码
    ①选择Add Sources
    在这里插入图片描述
    ②文件名称填写
    在这里插入图片描述
    ③代码内容
    `timescale 1ns / 1ps
module flash_led(
input wire clk ,
input wire rst_n ,
output wire led_o
);

wire rst ;//同步复位
wire ap_ready ;//当前可以接收下一次数据
reg ap_start ;//IP 开始工作
reg led_i_vld ;//输入数据有效
wire led_o_vld ;
reg led_i ;//输入的 led 信号
wire led_o_r ;
wire ap_done ;
wire ap_idle ;
reg [1:0] delay_cnt ;
assign rst = ~rst_n ;
assign led_o = led_o_r ;

//----------------delay_cnt------------------
always @(posedge clk) begin
if (rst==1'b1) begin
delay_cnt <= 'd0;
end
else if(delay_cnt[1]==1'b0) begin
delay_cnt <= delay_cnt + 1'b1;
end
end

//----------------ap_start------------------
always @(posedge clk) begin
if (rst==1'b1) begin
ap_start <= 1'b0;
end
else if(delay_cnt[1]==1'b1)begin
ap_start <= 1'b1;
end
end

//----------------led_i_vld------------------
always @(posedge clk) begin
if (rst==1'b1) begin
led_i_vld <= 1'b0;
end
else if(delay_cnt[1]==1'b1)begin
led_i_vld <= 1'b1;
end
end

//----------------ap_i------------------
always @(posedge clk) begin
if (rst==1'b1) begin
led_i <= 1'b0;
end
else if(led_o_vld==1'b1)begin
led_i <= led_o_r ;
end
end


flash_led_0 inst_flash_led (
.led_o_V_ap_vld(led_o_vld), // output wire led_o_V_ap_vld
.led_i_V_ap_vld(led_i_vld), // input wire led_i_V_ap_vld
.ap_clk(clk), // input wire ap_clk
.ap_rst(rst), // input wire ap_rst
.ap_start(ap_start), // input wire ap_start
.ap_done(ap_done), // output wire ap_done
.ap_idle(ap_idle), // output wire ap_idle
.ap_ready(ap_ready), // output wire ap_ready
.led_o_V(led_o_r), // output wire [0 : 0] led_o_V
.led_i_V(led_i) // input wire [0 : 0] led_i_V
);
endmodule
  7. 约束文件编写
    ①创建约束文件
    在这里插入图片描述
    ②填写相关文件信息
    在这里插入图片描述
    ③代码内容
    ##############LED define##################
set_property PACKAGE_PIN P15 [get_ports {led_o}]
set_property IOSTANDARD LVCMOS33 [get_ports {led_o}]

##############Reset define##################
set_property PACKAGE_PIN P16 [get_ports {rst_n}]
set_property IOSTANDARD LVCMOS33 [get_ports {rst_n}]

##############50M CLK define##################
create_clock -period 20.000 -name clk -waveform {0.000 10.000} [get_ports clk]
set_property PACKAGE_PIN N18 [get_ports {clk}]
set_property IOSTANDARD LVCMOS33 [get_ports {clk}]
  8. 编译生成获取结果
    ①生成
    在这里插入图片描述
    ②进行下载
    点击Open Hardware Manager->Open target->Auto target后，显示如下
    在这里插入图片描述
    点击Program device,下载程序，直接点击Program
    在这里插入图片描述

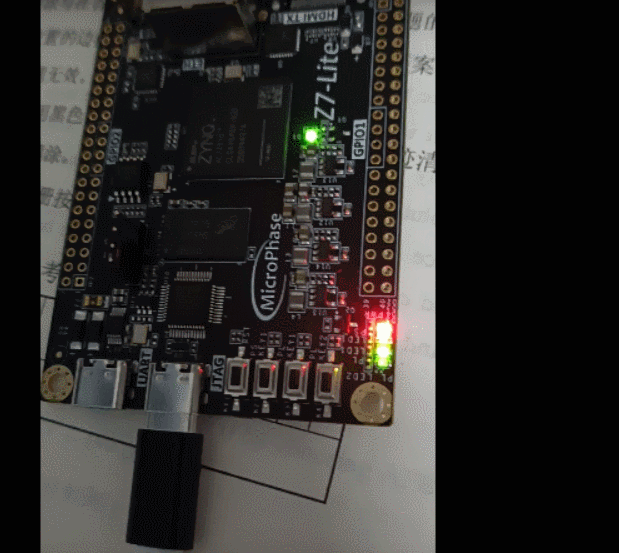

    实验结果
    在这里插入图片描述
