该教程详细介绍了如何使用Xilinx Vivado HLS进行嵌入式硬件开发，特别是针对Zynq-7010/7020平台。内容包括HLS开发流程，从新建/导入工程，编译与仿真，综合，IP核封装到IP核测试的每个步骤，提供了一个LED闪烁案例作为实践示例。

前言

本文主要介绍HLS案例的使用说明，适用开发环境：Windows 7/10 64bit、Xilinx Vivado 2017.4、Xilinx Vivado HLS 2017.4、Xilinx SDK 2017.4。

Xilinx Vivado HLS（High-Level Synthesis，高层次综合）工具支持将C、C++等语言转化成硬件描述语言，同时支持基于OpenCL等框架对Xilinx可编程逻辑器件进行开发，可加速算法开发的进程，缩短产品上市时间。

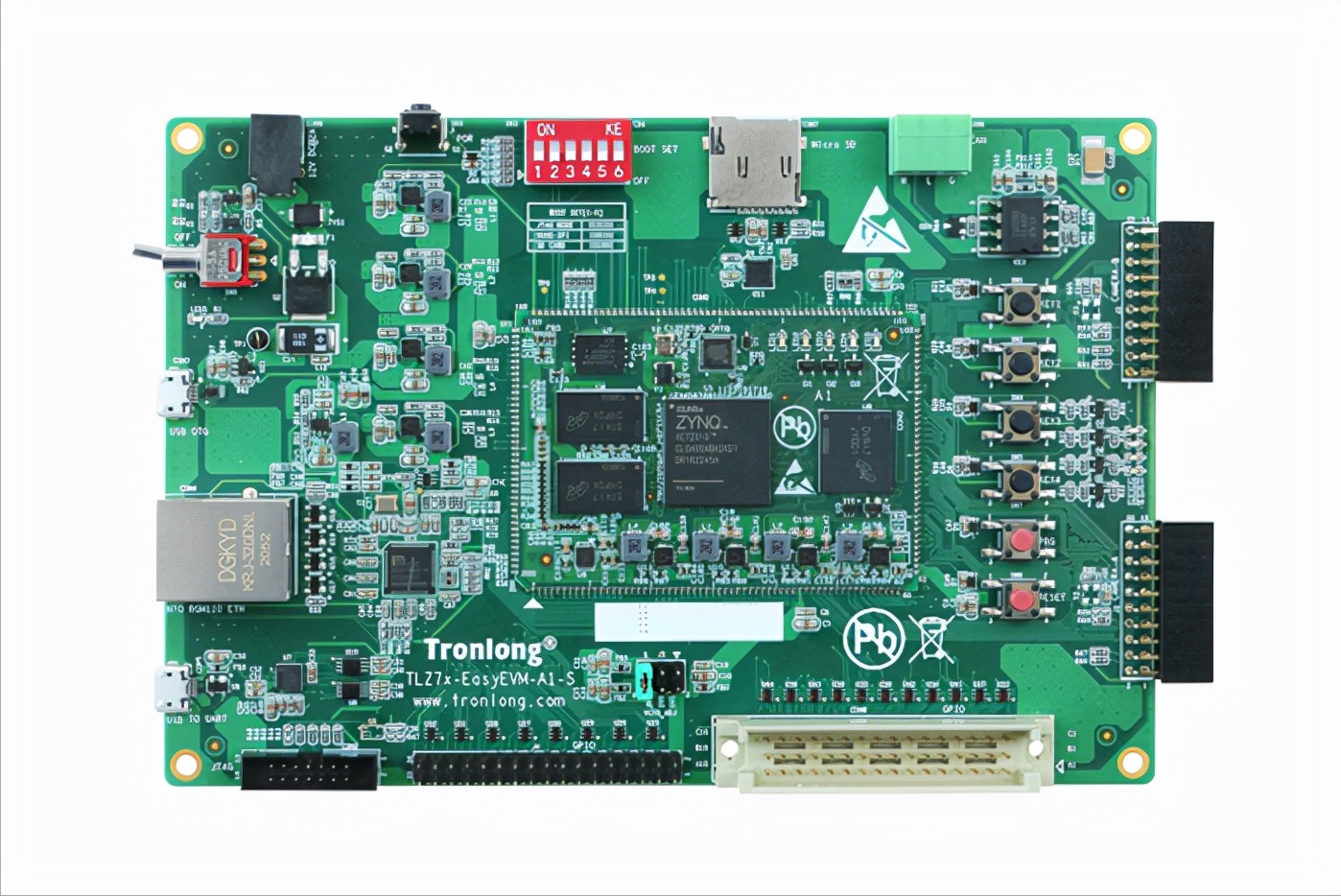

本次案例用到的是创龙科技的TLZ7x-EasyEVM-S开发板，它是一款基于Xilinx Zynq-7000系列XC7Z010/XC7Z020高性能低功耗处理器设计的异构多核SoC评估板，处理器集成PS端双核ARM Cortex-A9 + PL端Artix-7架构28nm可编程逻辑资源，评估板由核心板和评估底板组成。核心板经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。
