卷积神经网络（CNN)mnist手写字python源代码详解

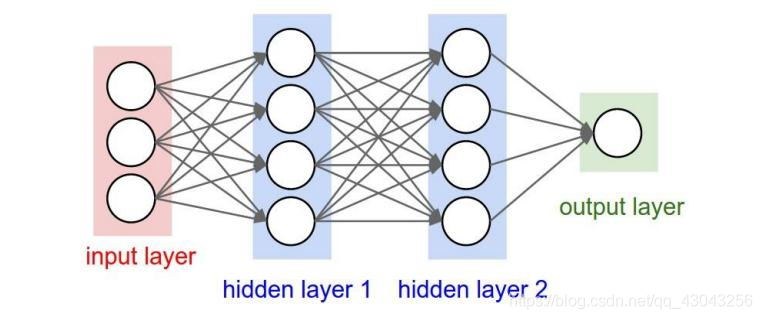

首先介绍下卷积神经网络

输入层我就不讲了，我主要根据代码讲下卷积层，池化层，全连接层。
（一）
卷积层

'''
-1代表着矩阵行不确定我这里用n表示,[-1,28,28,1]的意思是n行28列，
它的子元素是一个28行1列的矩阵，例如
[[[[1]], [[1]], [[1]], [[1]]],
 [[[1]], [[1]], [[1]], [[1]]]]
可以表示为【2，4,1,1】它的子元素[[1]]为1行1列。在这里这个1也可以理解为通道数为1
'''
x_image = tf.reshape(x, [-1, 28, 28, 1])
'''
w_conv1代表着filter【5,5】为卷积核大小，1为通道数，32为卷积核的个数，卷积核个
数的选取需要凭经验，也许有大神知道一定的规律，这里我讲一下卷积核的通道数为什么需
要和输入的通道数一样，其实原理很简单，我们需要x_image和w_conv1相乘，也就需要它们两
个的子元素相乘，上边已经说过x_image的子元素为【28,1】，要想两者相乘，则w_conv1
子元素必须为【1，n]

'''
w_conv1 = weight_variable([5, 5, 1, 32])

卷积的计算包括两部分，输入和filter

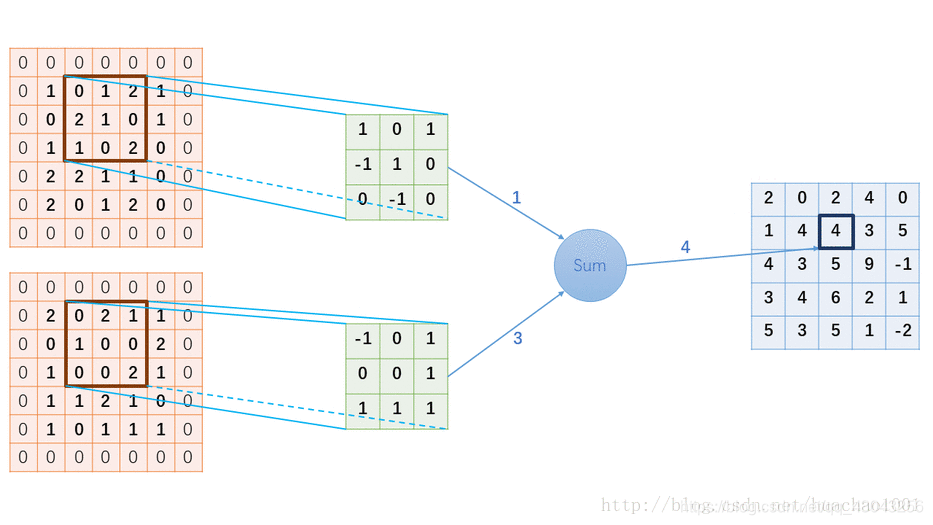

卷积的计算（注意，下面蓝色矩阵周围有一圈灰色的框，那些就是上面所说到的填充值）

蓝色的矩阵(输入图像)对粉色的矩阵（filter）进行矩阵内积计算并将三个内积运算的结果与偏置值b相加（比如上面图的计算：2+（-2+1-2）+（1-2-2） + 1= 2 - 3 - 3 + 1 = -3），计算后的值就是绿框矩阵的一个元素。下面的动态图形象地展示了卷积层的计算过程：

代码中我们需要定义一个方法，来实现卷积

def conv2d(x, w):
    b = tf.nn.conv2d(x, w, strides=[1, 1, 1, 1], padding='SAME')
    return b

这里有 tf.nn.conv2d函数的介绍，https://www.cnblogs.com/qggg/p/6832342.html
我主要介绍下padding（卷积层的） = 'SAME’和padding（卷积层的） = 'VALUE’的区别
之前在讨论卷积神经网络的时候，我们是使用filter来做元素乘法运算来完成卷积运算的。目的是为了完成探测垂直边缘这种特征。但这样做会带来两个问题。

卷积运算后，输出图片尺寸缩小；
越是边缘的像素点，对于输出的影响越小，因为卷积运算在移动的时候到边缘就结束了。中间的像素点有可能会参与多次计算，但是边缘像素点可能只参与一次。所以我们的结果可能会丢失边缘信息。
　　那么为了解决这个问题，我们引入padding， 什么是padding呢，就是我们认为的扩充图片， 在图片外围补充一些像素点，把这些像素点初始化为0.

① SAME
