RNN(循环神经网络)详解

1️⃣ RNN介绍

前馈神经网络（CNN，全连接网络）的流程是前向传播、反向传播和参数更新，存在以下不足：

• 无法处理时序数据：时序数据长度一般不固定，而前馈神经网络要求输入的维度是固定的，不能改变
• 缺少记忆：前馈神经网络没有机制去记忆和处理之前的输入数据，因此无法处理像语言、股票走势或天气预报等 序列化、时间依赖性强的数据

针对前馈神经网络上述问题，RNN引入以下机制：

• 不同时间步的隐藏层之间是相连的
• 在时刻t，隐藏层的输入包括两部分，当前时刻的输入$x_t$和上一个时间步隐藏层的输出$s_{t-1}$

通过这两条机制，模型能够记忆之前的输入数据，捕捉序列的上下文信息

看完这几句话你一定在想，这说的是个啥？太晕了，没关系，慢慢往下看

多说一句，RNN在很久之前就提出了，Jordan RNN于1986被提出，Elman RNN于1990年提出。

---

2️⃣ 原理介绍

接下来，讲讲具体原理，解决一下上面的迷惑。看下面这张图，分析一下$o_t$的表达式：

• $x_t$是t时刻的输入
• $s_t$是t时刻的记忆，$s_t=f(U\cdot x_t+W\cdot s_{t-1})$，f表示激活函数，$s_{t-1}$表示t-1时刻的记忆
• $o_t$是t时刻的输出，$o_t=softmax(V\cdot s_t)$

看完上面这张图，对于W是什么疑惑很大，我一开始学习的时候也是这样，W到底是啥呢？来看下面这张图：

看完这张图，对于W的描述一目了然。W是在不同的时间步 隐藏层之间递归的权重。在RNN中，不同时间步使用相同的W，为了保证信息能够传递下去。

其实这里还有一个疑惑，按照我之前的认知，神经网络可训练的参数w和b都是在神经元上的，例如下面这张图。那么问题来了，RNN隐藏层神经元上参数是啥样的呢？

虽然下面的左图是这样画的，搞得好像参数U,W,V“漂浮在空中一般”，实际上，它们都在神经元上。准确的来说应该是右图的形式，U和W都在隐藏层神经元上，V在输出层神经元上。所以之前理解的神经元是一个神经元上只有一种参数。对于RNN来说，隐藏层神经元上有两种参数U和W。终于搞懂了，爽！

分析完RNN中参数的具体含义，来看看参数的尺寸：
$$\begin{gathered} U=隐藏层神经元个数\times 输入尺寸 \\ W=隐藏层神经元个数\times 隐藏层神经元个数 \\ V=输出尺寸\times 隐藏层神经元个数 \end{gathered}$$
这样最简单的RNN就分析完了。

---

3️⃣ RNN结构

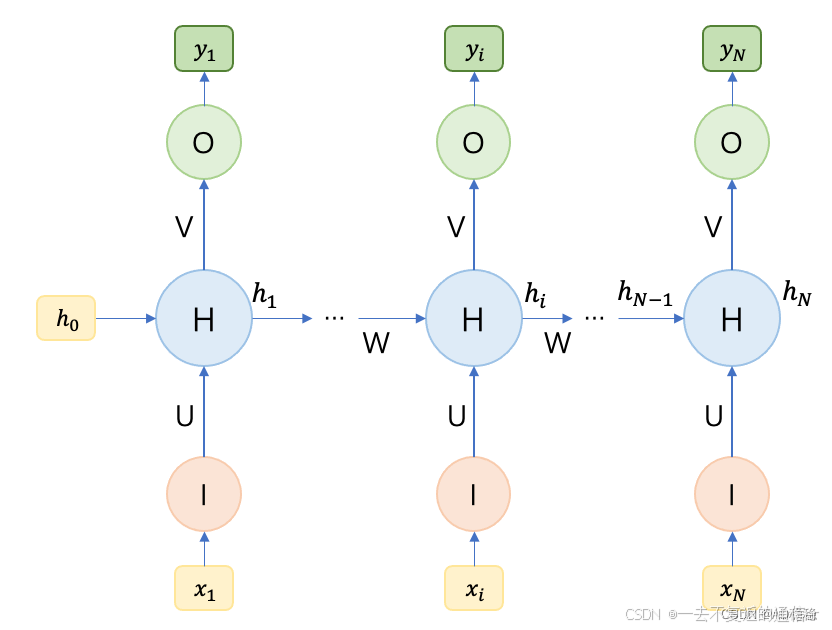

1. N to N结构

输入序列和输出序列长度一样，即一个输入x对应一个输出y。常用于视频帧分类、词性标注等

公式可以表示为：
$$\begin{gathered} h_i=f(U\cdot x_i+W\cdot h_{i-1}) \\ {y}_i=g(V\cdot h_i) \end{gathered}$$

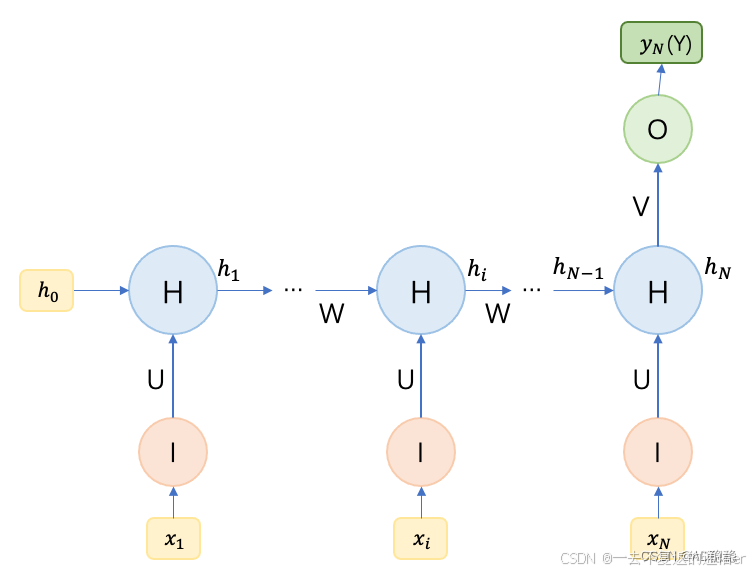

2. N to 1结构

整个输入序列被压缩成一个固定的输出，通常用来处理那些输入序列产生一个整体的输出的场景。例如序列分类（一段文本→判断积极or消极）、时间序列预测（给定过去 10 天的股价，预测第 11 天的股价）、异常检测（根据历史数据输出一个二分类结果）

公式可以表示为：
$$\begin{gathered} h_N=f(U\cdot x_N+W\cdot h_{N-1}) \\ {y}_N=g(V\cdot h_N) \end{gathered}$$

3. 1 to N结构

1 to N 结构RNN，表示一个输入数据对应输出一个序列的模型，输入位置有两种形式，适用于图生文任务：

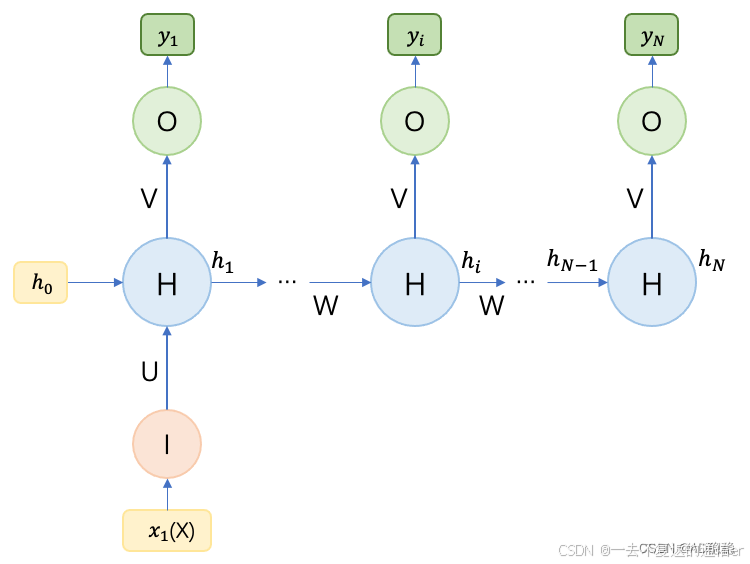

• 只在首个时刻输入

  $$\begin{array}{rl}& h_i=\{\begin{array}{c}f(W\cdot h_{i-1}),i>1\\ f(U\cdot x_1+W\cdot h_0),i=1\end{array}\\ & y_i=g(V\cdot h_i)\end{array}$$

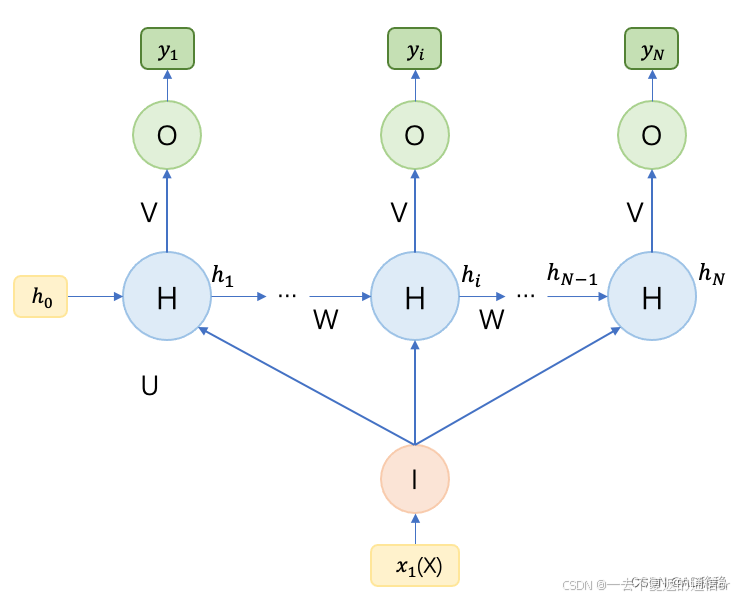

• 在每个时刻均输入

  $$\begin{gathered} h_i=f(U\cdot x_1+W\cdot h_{i-1}) \\ {y}_i=g(V\cdot h_i) \end{gathered}$$
  注意里面是$x_1$

4. N to M结构RNN模型（encoder-decoder、seq2seq）

输入与输出序列不等长的结构。N和M分别为输入序列长度及输出序列长度，该结构我们采用一个N to 1结构作为encoder，一个1 to M结构作为decoder来实现。

主要实现原理为在encoder和decoder之间，增加了一个上下文向量$c$，向量$c$中包含着输入系列的语义信息和序列化信息。在上图中，$c$作为decoder的输入数据。此外，$c$还可以作为decoder的隐层初始变量，如下图所示：

此外，还有第三种结构：

通过N to M结构RNN模型，可以适应各类序列处理任务，常见的如机器翻译、语音识别、文本摘要及阅读理解等任务。由于输入输出都是序列，该模型也称为seq2seq模型。向量$c$的计算方法包括以下几种：
$$\begin{array}{rl}& \mathbf{c}=h_N\\ & \mathbf{c}=g(h_N)\\ & \mathbf{c}=g(h_1::h_N)\end{array}$$
第一种计算方法：上下文向量$c$就是Encoder最后一个时间步的隐藏状态$h_N$
第二种计算方法：增加一个非线性变换函数
第三种计算方法：使用整个序列的隐藏状态 $h_1,h_2,\dots ,h_N$来计算上下文向量$c$

局限性： 编码和解码之间的唯一联系是固定长度的上下文向量$c$。编码时，整个序列的信息需要被压缩进一个固定长度的$c$中，这可能导致信息丢失或覆盖。因此，对于较长的输入序列，解码效果可能会受到影响

解决办法： 提出了注意力（Attention）机制

---

4️⃣ 代码

接下来看一下最简单的代码：

import torch
import torch.nn as nn

# 参数设置
input_size = 2    # 每个时间步的特征维度
hidden_size = 5   # 隐层神经元数量
num_layers = 1    # RNN层数
output_size = 3   # 假设输出的维度

# RNN对象实例化
rnn = nn.RNN(input_size, hidden_size, num_layers, batch_first=True)

# U：输入到隐藏状态的权重矩阵
U = rnn.weight_ih_l0  # 输入到隐藏状态的权重矩阵
print("矩阵 U 的大小 (输入到隐藏层):", U.shape)  # 应为 (hidden_size, input_size)

# W：隐藏状态到隐藏状态的权重矩阵
W = rnn.weight_hh_l0  # 隐藏状态之间的递归权重矩阵
print("矩阵 W 的大小 (隐藏层到隐藏层):", W.shape)  # 应为 (hidden_size, hidden_size)

# V：输出层权重矩阵
# 在 PyTorch 中没有直接实现，可以添加一个 Linear 层来模拟
V_layer = nn.Linear(hidden_size, output_size)  # 定义线性层
V = V_layer.weight  # V 就是隐藏状态到输出层的权重矩阵
print("矩阵 V 的大小 (隐藏层到输出层):", V.shape)  # 应为 (output_size, hidden_size)

输出：

矩阵 U 的大小 (输入到隐藏层): torch.Size([5, 2])
矩阵 W 的大小 (隐藏层到隐藏层): torch.Size([5, 5])
矩阵 V 的大小 (隐藏层到输出层): torch.Size([3, 5])

---

5️⃣ 总结

• 标准的RNN存在梯度消失和梯度爆炸问题，无法捕捉长时间序列的关系。因此LSTM和GRU被提出

  关于梯度消失和爆炸的原理，看我的另一篇博客

  为什么RNN(循环神经网络)存在梯度消失和梯度爆炸？

---
