STM32F103学习笔记（6.1）——ADC寄存器

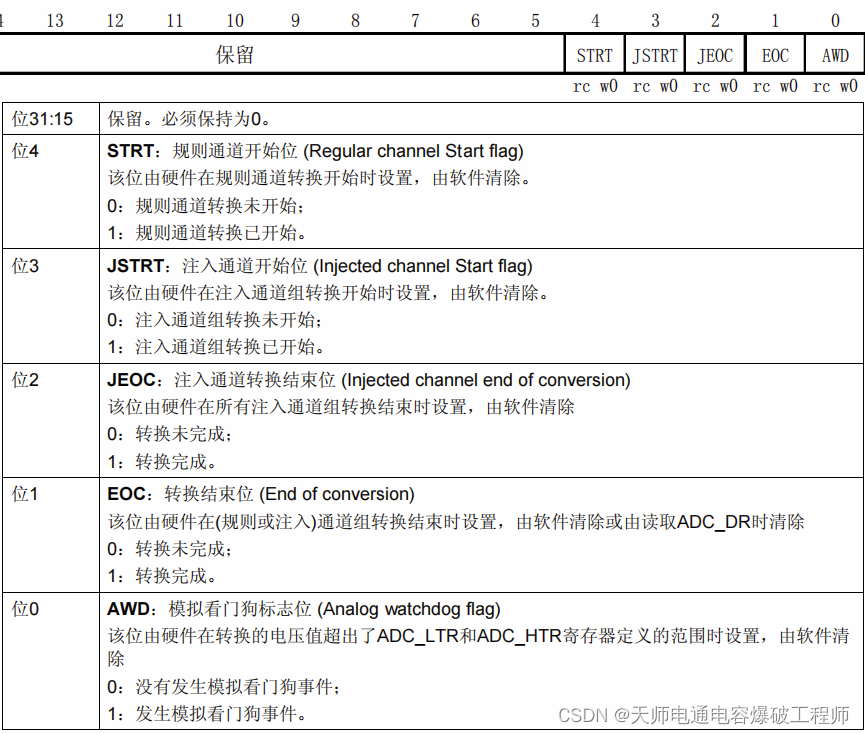

一、ADC状态寄存器(ADC_SR)

主要用于判断是否转换结束。

二、ADC控制寄存器 1(ADC_CR1)

看一下几个比较主要的需要配置的

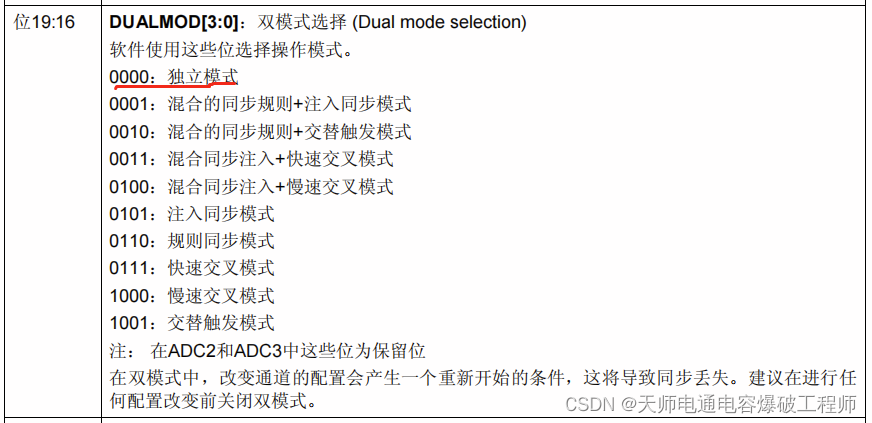

第一个：配置独立模式，其它模式比较高级，基础学习不需要。

 第二个：允许EOC中断，就是转化结束后得中断

三、ADC控制寄存器 2(ADC_CR2)

 第一个  SWSTART开始规则通道转换，这个可以在代码里置1，然后就会开启一次转换，等待转换结束就可以读取数据。

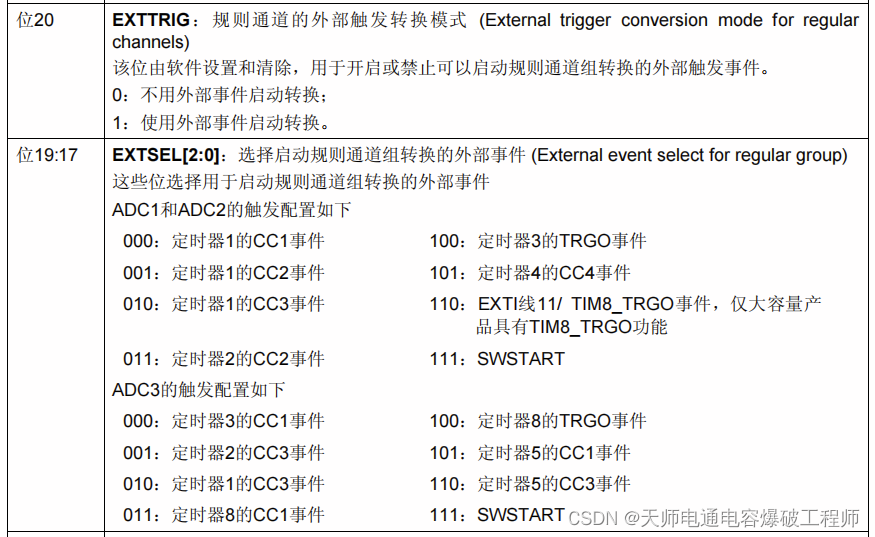

 第二个  使用外部事件启动转换，然后EXTSEL选择SWSTART软件启动。其它的外部事件是定时器启动，也就是说定时器和ADC结合起来，可以固定采样时间进行转换，只需要开启中断，在中断处理函数中将值读取出来，这就节约了很多资源。本文采用SWSTART手动开启转换

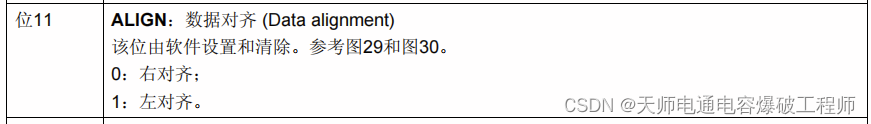

  第三个 数据右对齐，因为寄存器是16位的寄存器，但是数据长度只有12位，所以可以选择左对齐和右对齐。

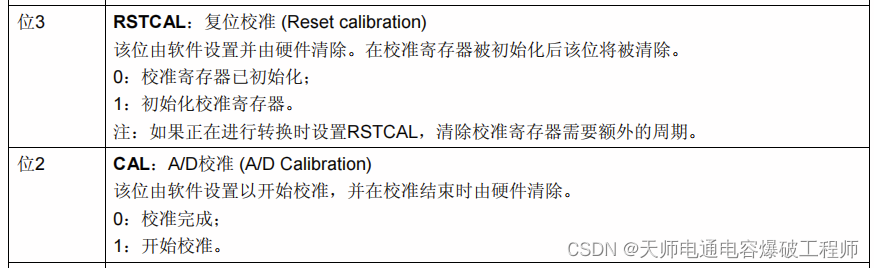

 第四个  复位校准和A/D校准，这在上电时可以进行校准，提高精度

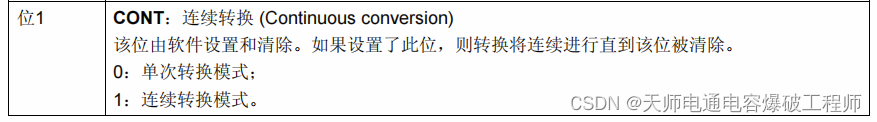

 第五个  采用单次转换模式

 第六个 开启ADC

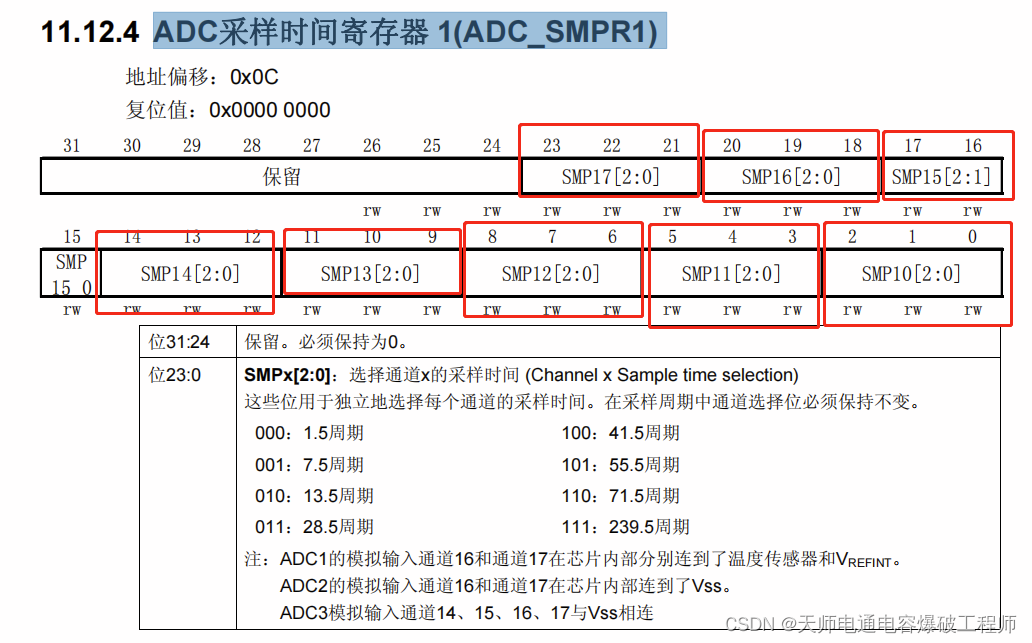

四、ADC采样时间寄存器 1(ADC_SMPR1)

 采样时间寄存器有两个，每三位配置一个通道的采样时间，如果没有特殊需求直接最大239.5周期。

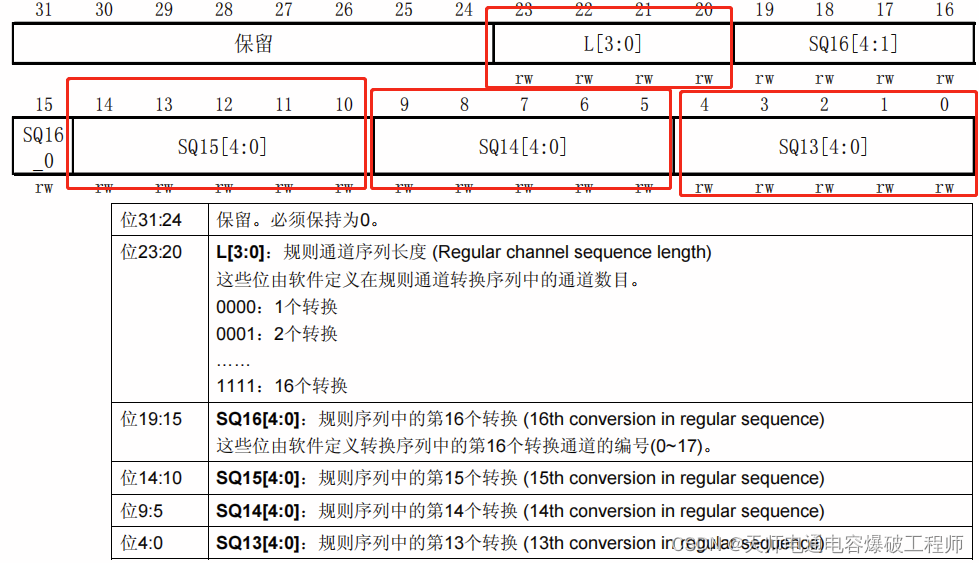

五、ADC规则序列寄存器 1(ADC_SQR1)

ADC规则序列寄存器有三个，第一个里第20位到23位配置序列长度，就是每次要转换的通道数目。然后每五个位配置转换通道的编号0~17，这些通道号分别和GPIO脚对应。



六、ADC规则数据寄存器(ADC_DR)
