ADC_ISR 控制寄存器

ADC_ISR寄存器结构

ADC_ISR 是一个 32 位的寄存器，但实际上只使用了前 10 位，具体结构如下：

位	名称	功能描述
[0]	ADRDY	ADC 准备就绪标志（ADC Ready）
[1]	EOSMP	采样阶段完成标志（End of Sampling Phase）
[2]	EOC	当前通道转换完成标志（End of Conversion）
[3]	EOS	规则组序列完成标志（End of Sequence）
[4]	OVR	数据覆盖标志（Overrun）
[5]	JEOC	注入组通道转换完成标志（Injected End of Conversion）
[6]	JEOS	注入组序列完成标志（Injected End of Sequence）
[7]	AWD1	模拟看门狗 1 事件标志（Analog Watchdog 1）
[8]	AWD2	模拟看门狗 2 事件标志（Analog Watchdog 2）
[9]	AWD3	模拟看门狗 3 事件标志（Analog Watchdog 3）
[10-31]	保留	未使用，默认为 0。

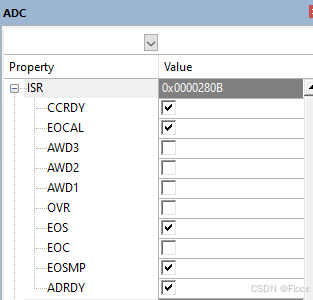

注意：JEOS和JEOC目前只支持F3 F4 H7系列，图中为g0系列，故没有

[0] ADRDY - ADC 准备就绪标志

• 功能：
  • 指示 ADC 是否已准备好进入工作状态。
  • 当 ADC 启用（ADEN 位设为 1）后，硬件会完成内部初始化，然后置位此标志。
• 触发条件：
  • 当 ADC_CR 中的 ADEN 位被置 1 且 ADC 完成初始化后，硬件置位此标志。
• 清除方法：
  • 软件写 1 清除（ADC_ISR |= (1U << 0)）。
• 用途：
  • 确保 ADC 准备好后才启动转换。
  • 初始化过程中通常检查此标志。
• 示例：

//写法一
ADC1->CR |= ADC_ISR_ADRDY_Msk;          // 启用 ADC
while (!(ADC1->ISR & ADC_ISR_ADRDY_Msk);  // 等待 ADRDY 标志
ADC1->ISR |= ADC_ISR_ADRDY_Msk;         // 清除 ADRDY 标志

//写法二
ADC1->CR |= (1U << 0);          // 启用 ADC
while (!(ADC1->ISR & (1U << 0)));  // 等待 ADRDY 标志
ADC1->ISR |= (1U << 0);         // 清除 ADRDY 标志

[1] EOSMP - 采样阶段完成标志

• 功能：
  • 表示采样阶段结束，ADC 已完成信号采样，准备开始转换。
• 触发条件：
  • ADC 的采样阶段完成后，硬件置位此标志。
• 清除方法：
  • 软件写 1 清除（ADC_ISR |= (1U << 1)）。
• 用途：
  • 用于监控采样时间，尤其在需要手动调整采样时（例如设置较长采样时间）。
  • 可用于在采样完成后执行特殊处理。
• 示例：

//写法一
if (ADC1->ISR & ADC_ISR_EOSMP_Msk) {
    ADC1->ISR |= ADC_ISR_EOSMP_Msk;   // 清除 EOSMP 标志
}

//写法二
if (ADC1->ISR & (1U << 1)) {
    ADC1->ISR |= (1U << 1);   // 清除 EOSMP 标志
}

[2] EOC - 当前通道转换完成标志（单通道）

• 功能：
  • 表示当前通道的转换已完成，转换结果可在 ADC_DR 中读取。
• 触发条件：
  • 每次完成一个通道的转换时，硬件置位此标志。
• 清除方法：
  • 软件写 1 清除（ADC_ISR |= (1U << 2)）。
• 用途：
  • 用于单通道转换的完成监控。
  • 多通道规则组中，用于逐一处理每个通道的转换结果。
• 示例：

//写法一
if (ADC1->ISR & ADC_ISR_EOC_Msk) {
    ADC1->ISR |= ADC_ISR_EOC_Msk;    // 清除 EOC 标志
}

//写法二
if (ADC1->ISR & (1U << 2)) {
    ADC1->ISR |= (1U << 2);    // 清除 EOC 标志
}

[3] EOS - 规则组序列完成标志（多通道）

• 功能：
  • 表示规则组中所有通道的转换均已完成。
• 触发条件：
  • 在规则组的最后一个通道转换完成时，硬件置位此标志。
• 清除方法：
  • 软件写 1 清除（ADC_ISR |= (1U << 3)）。
• 用途：
  • 用于规则组多通道转换的整体完成监控。
  • 一般与 DMA 配合使用，确认所有通道的数据已转换完成。
• 示例：

//写法一
if (ADC1->ISR & ADC_ISR_EOS_Msk) {
    ADC1->ISR |= ADC_ISR_EOS_Msk;    // 清除 EOS 标志
}

//写法二
if (ADC1->ISR & (1U << 3)) {
    ADC1->ISR |= (1U << 3);    // 清除 EOS 标志
}

[4] OVR - 数据覆盖标志

• 功能：
  • 表示 ADC 数据寄存器（ADC_DR）中的数据未被读取时，新数据覆盖了旧数据。
• 触发条件：
  • 当新转换结果覆盖未读取的旧结果时，硬件置位此标志。
• 清除方法：
  • 软件写 1 清除（ADC_ISR |= (1U << 4)）。
• 用途：
  • 检测数据读取是否及时，尤其在使用非 DMA 模式时。
  • 配合 DMA 时，可能需要禁用数据覆盖以避免数据丢失。
• 示例：

//写法一
if (ADC1->ISR & ADC_ISR_OVR_Msk) {
    ADC1->ISR |= ADC_ISR_OVR_Msk;    // 清除 OVR 标志
}

//写法二
if (ADC1->ISR & (1U << 4)) {
    ADC1->ISR |= (1U << 4);   // 清除 OVR 标志
}

[5] JEOC - 注入组通道转换完成标志

• 功能：
  • 表示注入组中的当前通道转换完成。
• 触发条件：
  • 每当注入组的一个通道完成转换时，硬件置位此标志。
• 清除方法：
  • 软件写 1 清除（ADC_ISR |= (1U << 5)）。
• 用途：
  • 用于注入组的逐通道数据监控。
• 示例：

if (ADC1->ISR & (1U << 5)) {
    ADC1->ISR |= (1U << 5);   // 清除 JEOC 标志
}

[6] JEOS - 注入组序列完成标志

• 功能：
  • 表示注入组中的所有通道转换均已完成。
• 触发条件：
  • 在注入组的最后一个通道转换完成时，硬件置位此标志。
• 清除方法：
  • 软件写 1 清除（ADC_ISR |= (1U << 6)）。
• 用途：
  • 用于注入组多通道转换的整体完成监控。
• 示例：

if (ADC1->ISR & (1U << 6)) {
    ADC1->ISR |= (1U << 6);   // 清除 JEOS 标志
}

[7] AWD1 - 模拟看门狗 1 标志

• 功能：
  • 表示规则组或注入组的某个通道电压超出了模拟看门狗 1 的阈值。STM32设置 AWD1 阈值的步骤-优快云博客
• 触发条件：
  • 当 ADC 转换结果超出设置的上下限时，硬件置位此标志。
• 清除方法：
  • 软件写 1 清除（ADC_ISR |= (1U << 7)）。
• 用途：
  • 监测 ADC 信号电压是否超出安全范围。
• 示例：

//写法一
if (ADC1->ISR & ADC_IER_AWD1IE_Msk) {
    ADC1->ISR |= ADC_IER_AWD1IE_Msk;    // 清除 AWD1 标志
}

//写法二
if (ADC1->ISR & (1U << 7)) {
    ADC1->ISR |= (1U << 7);   // 清除 AWD1 标志
}

[8] AWD2 和 [9] AWD3 - 模拟看门狗 2 和 3 标志

• 功能：
  • 分别表示规则组或注入组的某个通道电压超出了模拟看门狗 2 或 3 的阈值。
• 触发条件：
  • 当 ADC 转换结果超出设置的上下限时，硬件置位这些标志。
• 清除方法：
  • 软件写 1 清除（ADC_ISR |= (1U << 8) 和 ADC_ISR |= (1U << 9)）。
• 用途：
  • 监测多个不同范围的信号（例如多通道信号的不同安全范围）。
• 示例：

if (ADC1->ISR & (1U << 8)) {
    ADC1->ISR |= (1U << 8);   // 清除 AWD2 标志
}

if (ADC1->ISR & (1U << 9)) {
    ADC1->ISR |= (1U << 9);   // 清除 AWD3 标志
}

---

总结

标志位	描述	触发条件	清除方法
ADRDY	ADC 准备就绪	ADC 完成初始化	软件写 1 清除
EOSMP	采样阶段完成	采样阶段结束	软件写 1 清除
EOC	当前通道转换完成	当前通道转换完成	软件写 1 清除
EOS	规则组序列完成	规则组最后一个通道转换完成	软件写 1 清除
OVR	数据覆盖	新数据覆盖未读取数据	软件写 1 清除
JEOC	注入组通道转换完成	注入组当前通道转换完成	软件写 1 清除
JEOS	注入组序列完成	注入组所有通道转换完成	软件写 1 清除
AWD1	模拟看门狗 1 超限	转换结果超出看门狗 1 范围	软件写 1 清除
AWD2/3	模拟看门狗 2 和 3 超限	转换结果超出看门狗 2 或 3 范围	软件写 1 清除

通过使用 ADC_ISR 的每一位，可以对 ADC 的运行状态和事件进行精确监控，满足单通道和多通道的各种应用需求。
