PDN仿真笔记9-使用Sigrity PowerDC进行IR Drop仿真的方法

使用PowerDC进行IR Drop的仿真，分析电源平面的电压跌落及电流密度的分布情况，有利于对电源平面压降、电流载流瓶颈进行分析。

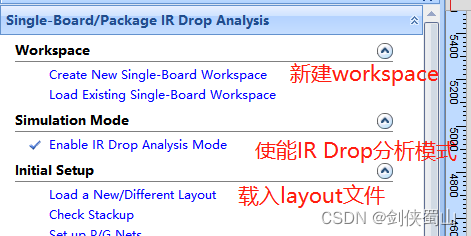

（1）打开IR Drop仿真流程

按照如下流程打开一个设计文件
在这里插入图片描述

（2）仿真基本配置

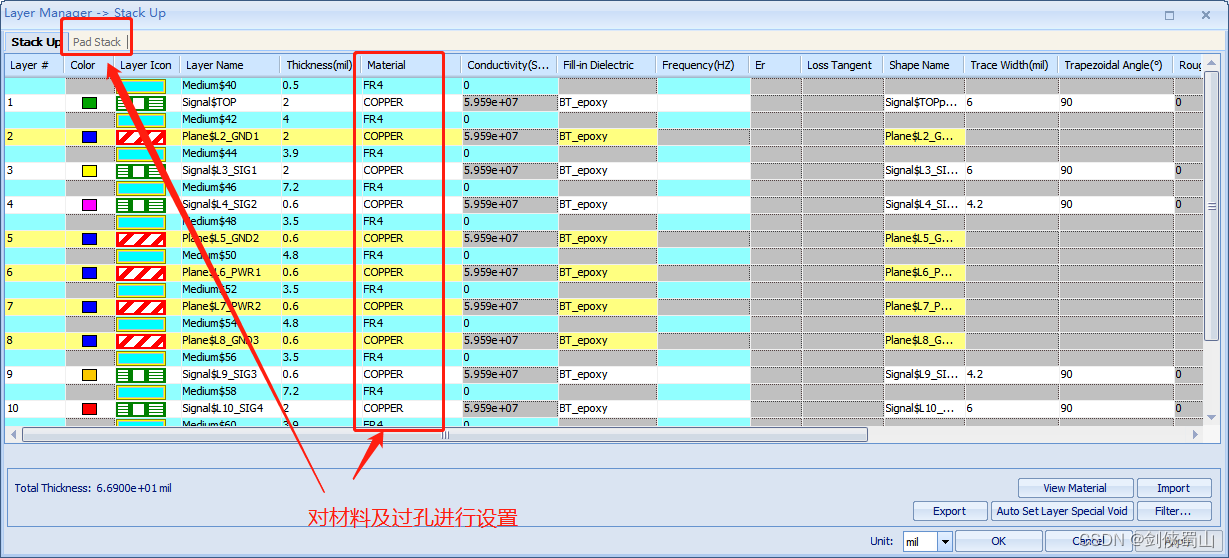

按照PowerSI中的配置方式，对叠层进行配置
PDN仿真笔记6-使用Sigrity PowerSI进行PDN仿真的方法1
在这里插入图片描述

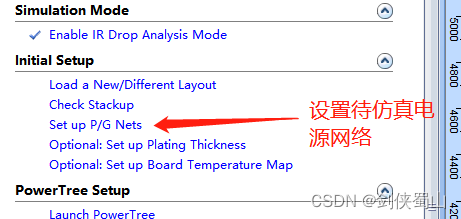

设置待仿真电源网络
在这里插入图片描述

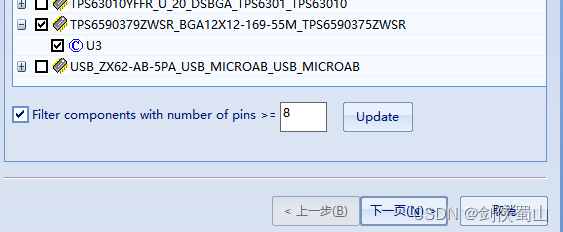

可以按照元器件进行自动选择，如下

在这里插入图片描述
设置电源电压
