PowerDC仿真IR Drop

软件版本：Sigrity PowerDC2023

1、打开PowerDC，导入.brd文件，并另存为.spd

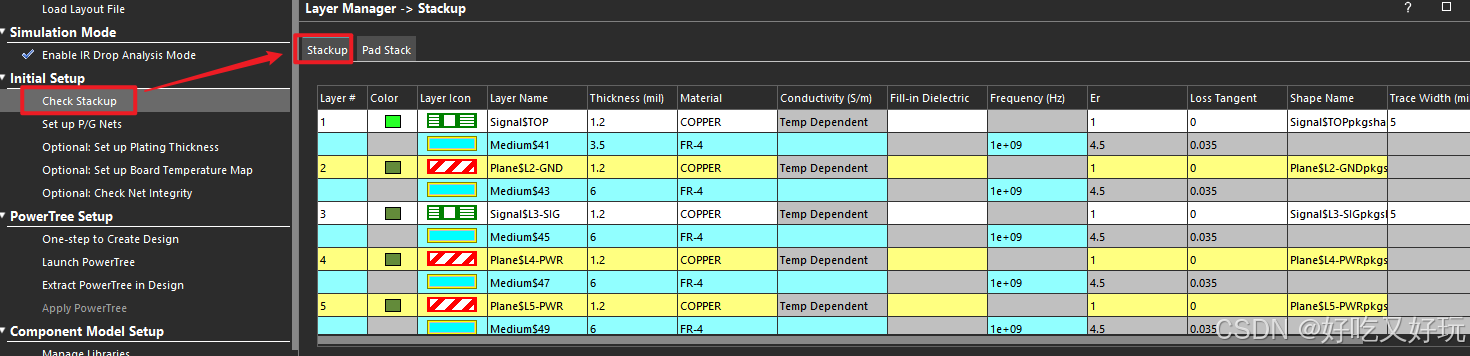

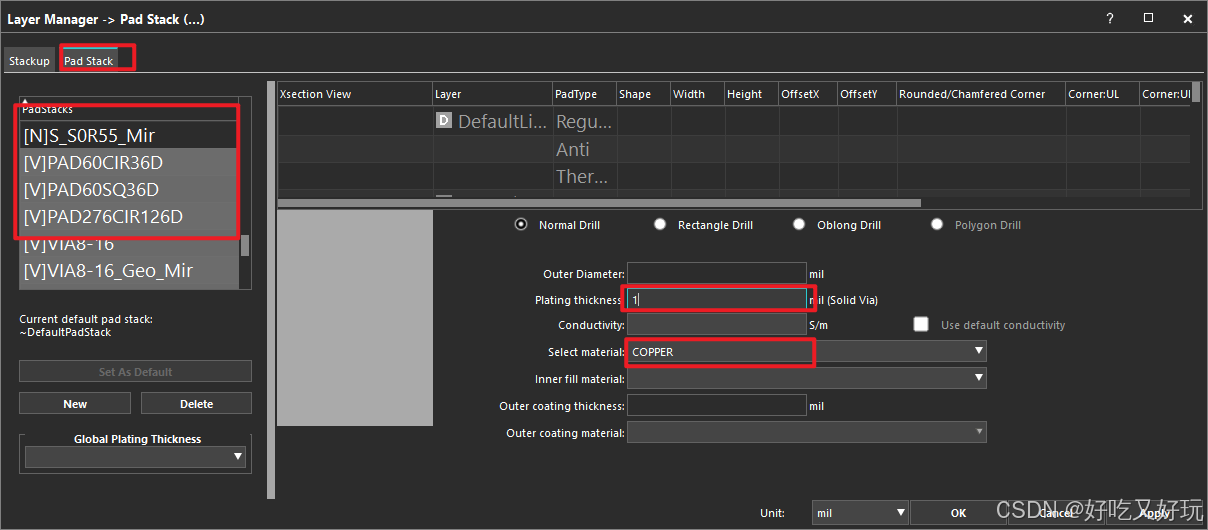

2、检查叠层、过孔设置

设置过孔时，首先选中要设置的过孔（以[V]开头），通常设置铜厚1mil，材质为copper

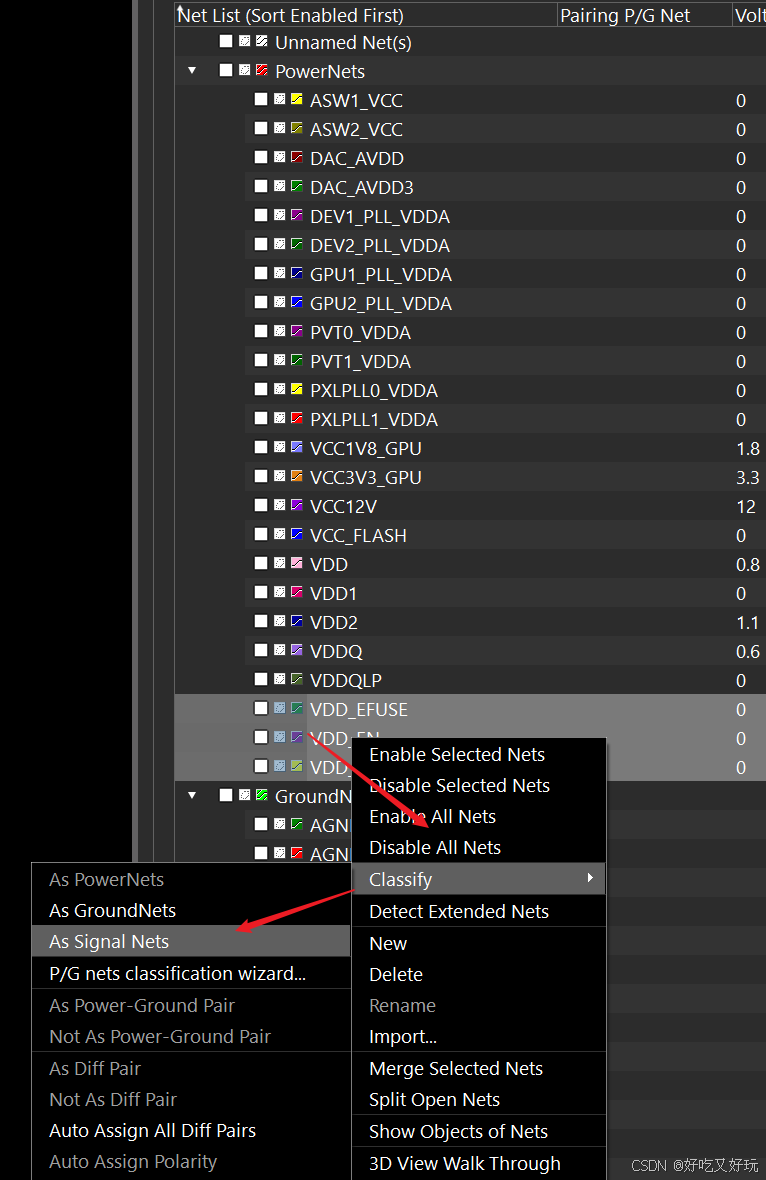

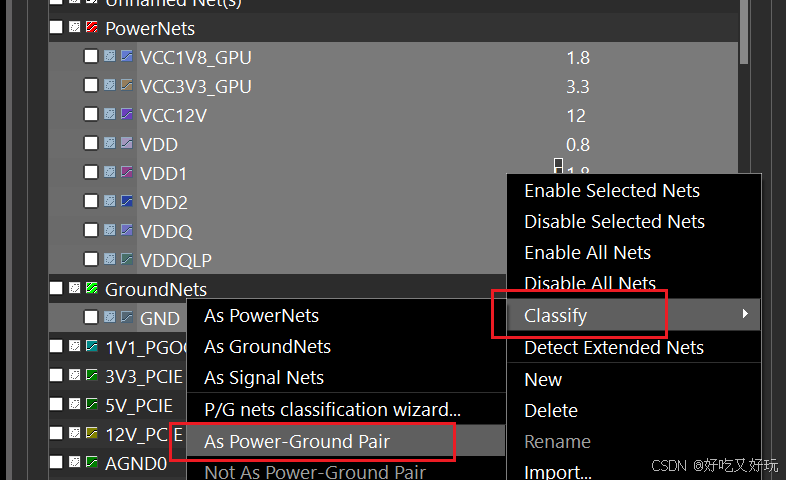

3、首先设置参与仿真的网络，分类为PowerNets和GroundNets，

之后将不需要参与仿真的网络Classify到SignalNets，

最后选中参与仿真的电源、地网络，设置为Power-Ground Pair，并使能这些网络。

C

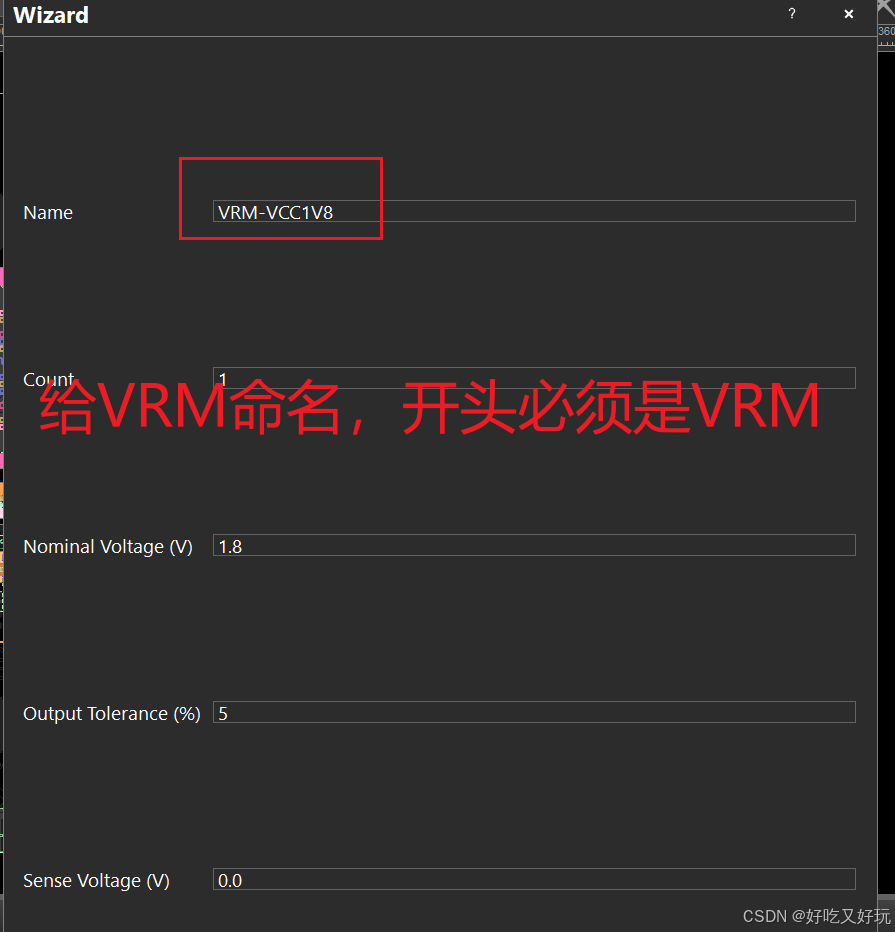

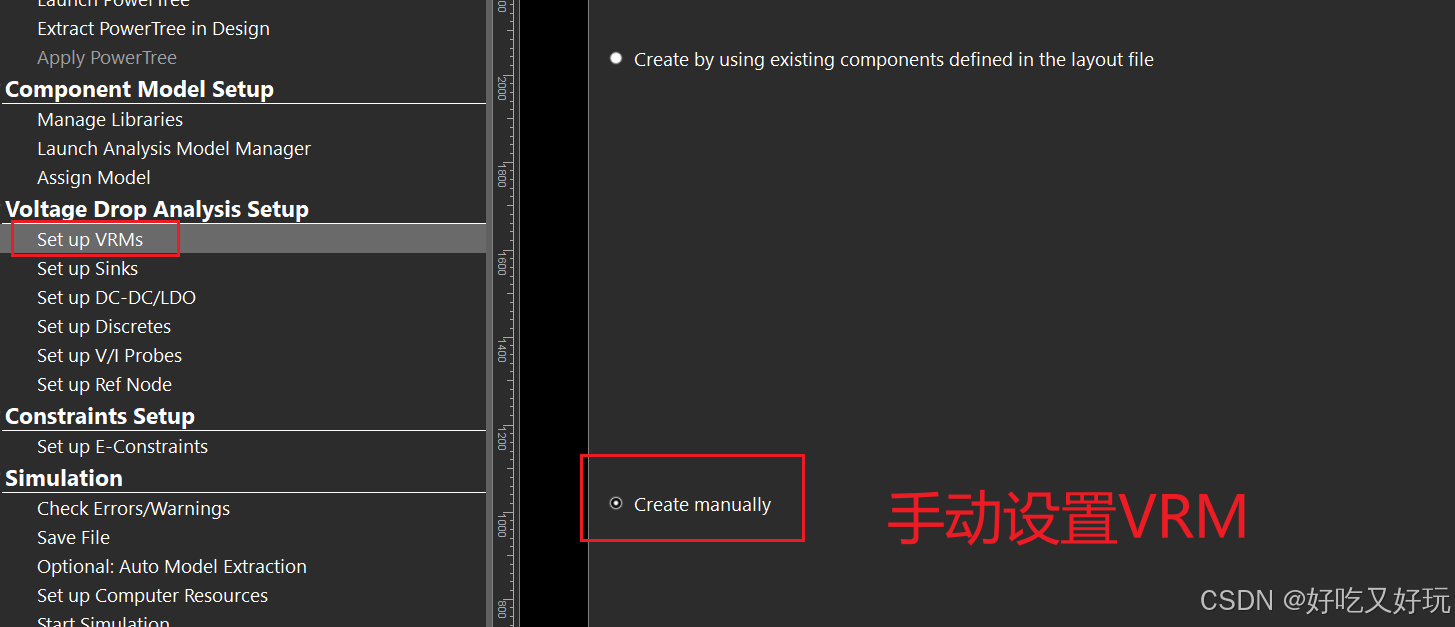

4、设置VRM

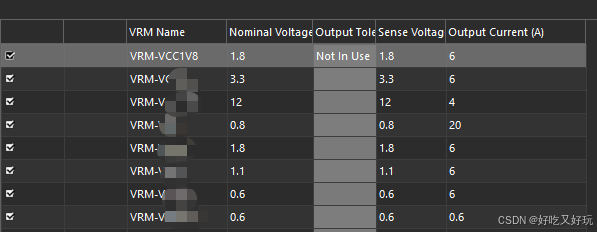

之后可以在下方的窗口看到刚才创建的一个VRM，并可以在下一行新增VRM，本例中设置8个VRM

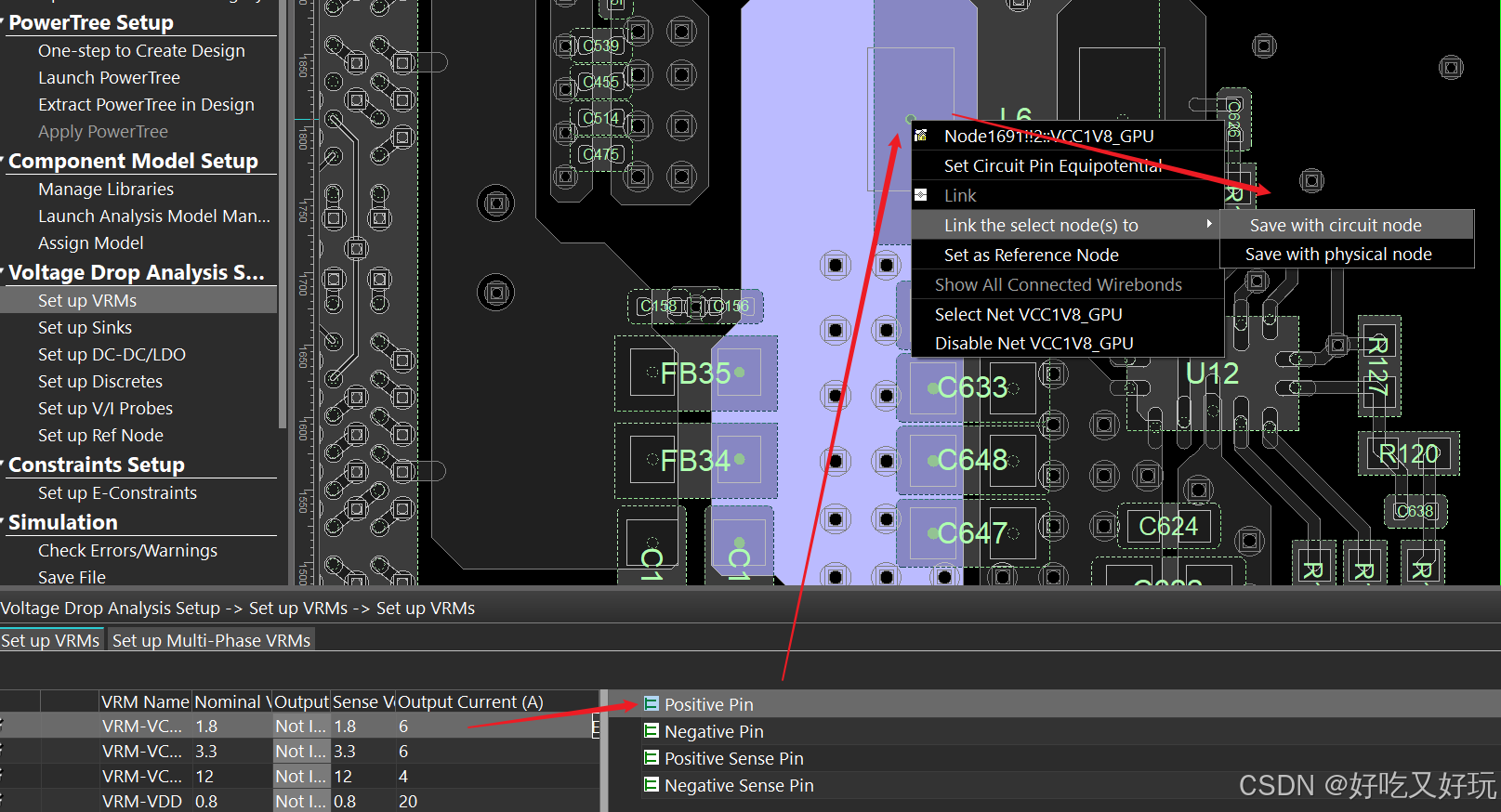

为每个VRM定义正负引脚：选中VRM，之后电机PositivePin，在PCB上找到需要定义的引脚，右键Link the select node（s） to

需设置的引脚数量不定。后续仿真时电流从这里设置的正引脚处流出。

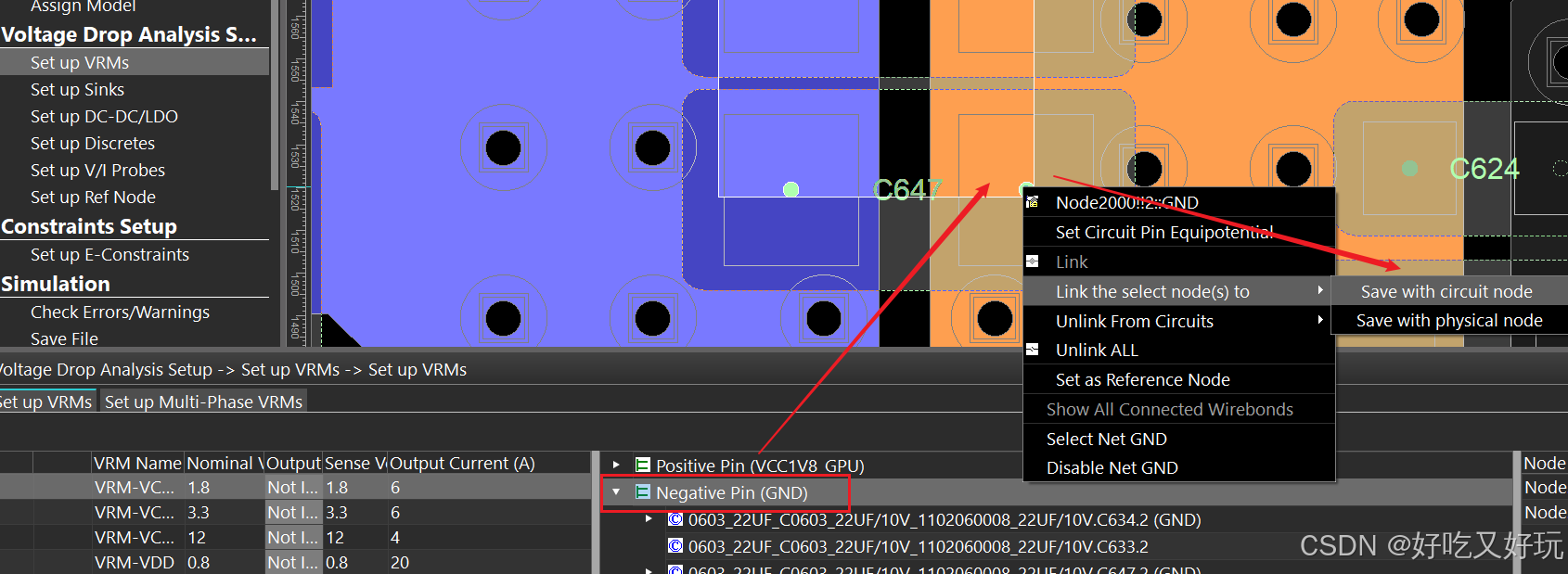

同样的方式，设置PositivePin附近的接地脚为NegativePin

之后同样方式设置各个VRM的正负引脚。

设置各个VRM的时候，可以只使能当前设置中的网络，如设置VRM-VCC3V3时，只使能VCC3V3网络和GND网络，方便找到点位。

5、设置SINK

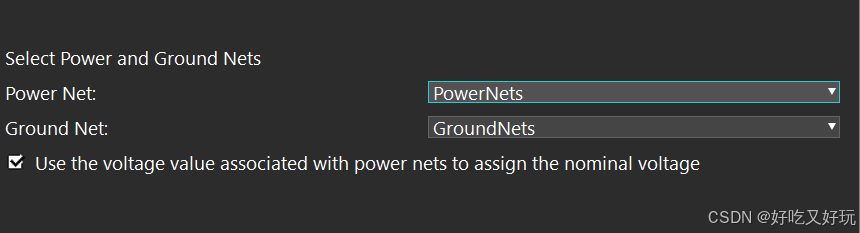

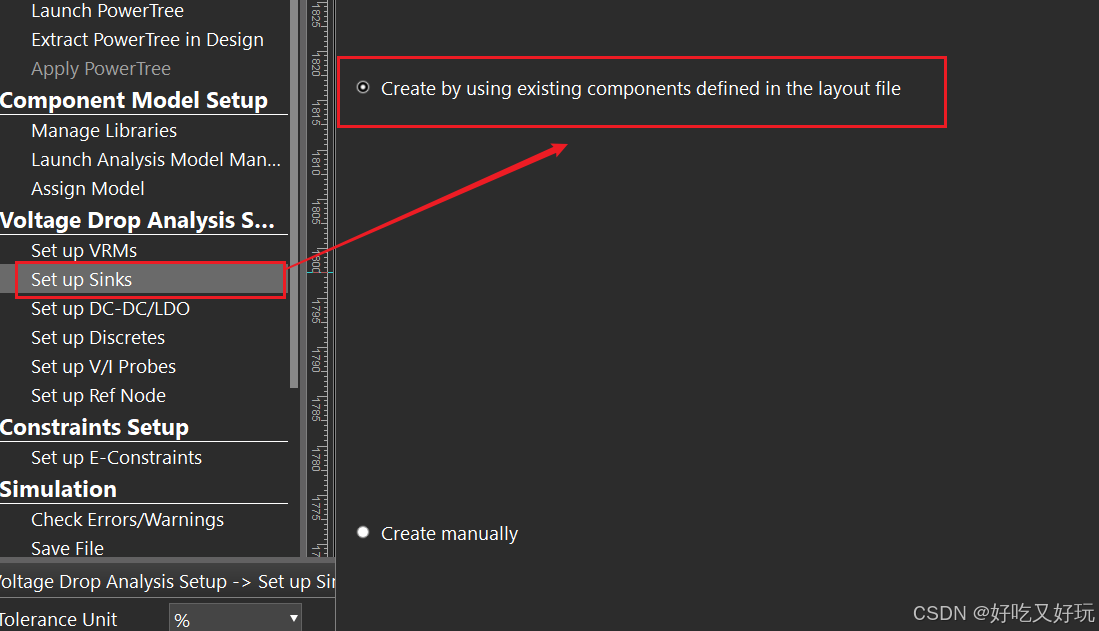

需要先使能所有需要仿真的电源网络及地网络，之后可以自动设置

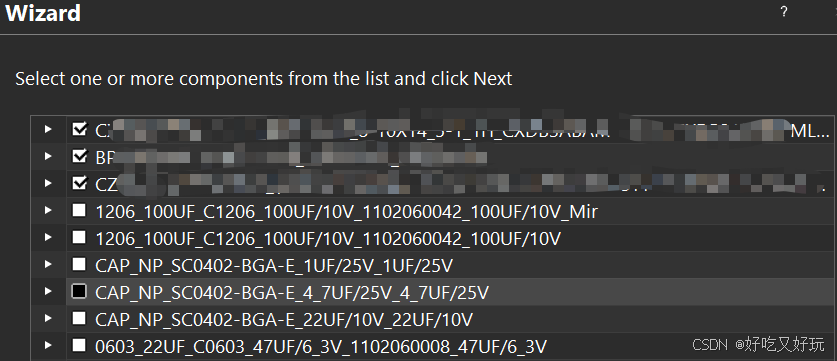

软件会自动识别被使能的PowerNets和GroundNets网络之间的元器件，之后需要勾选SINK元器件。

只需要选择用电芯片，不选择电容：

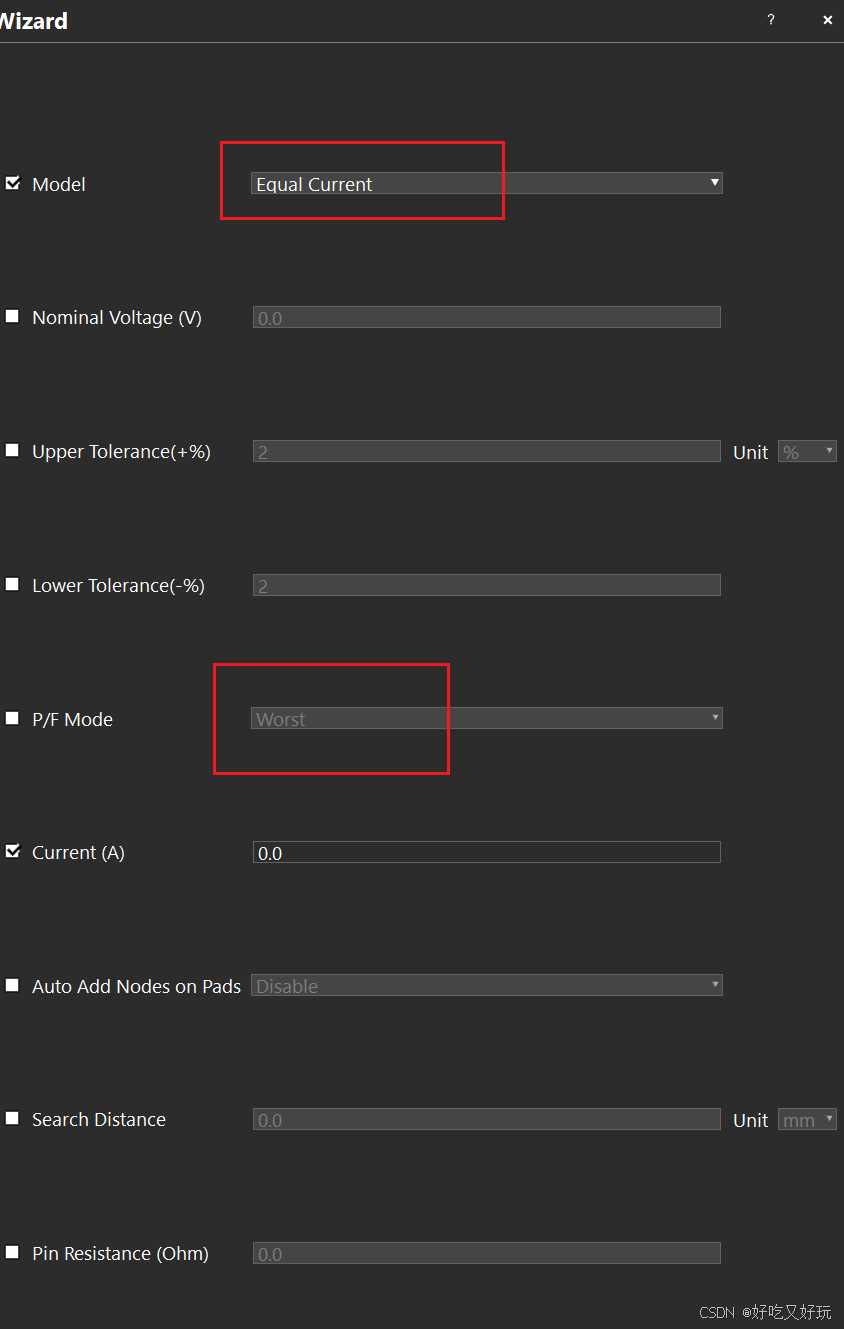

之后设置Model为EqualCurrent，P/F Mode为Worst。

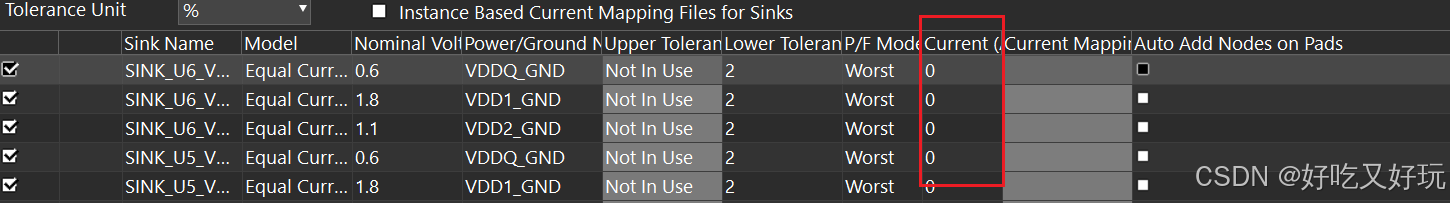

软件自动创建出若干SINK，之后需要手动填入电流。此处电流值需要根据芯片手册等自行估计。

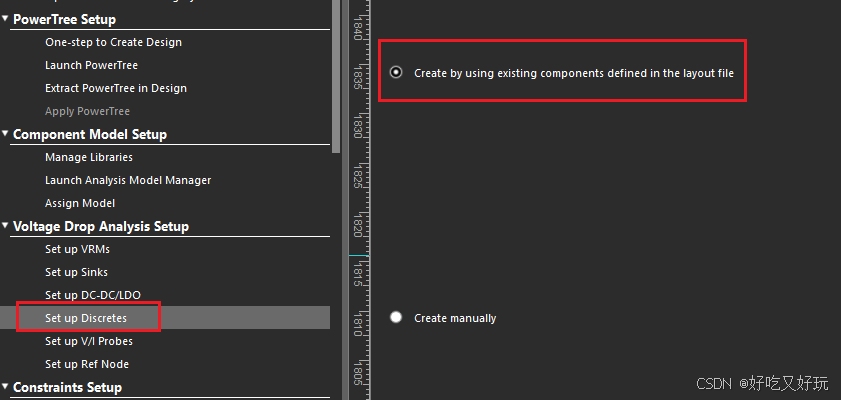

6、设置分立器件模型，软件自动设置

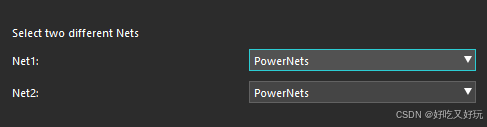

本设计中，存在不同供电之间用磁珠隔离的情况，需要给磁珠赋模型。磁珠两侧均为供电网络，故这里设置Net1和Net2均为PowerNets

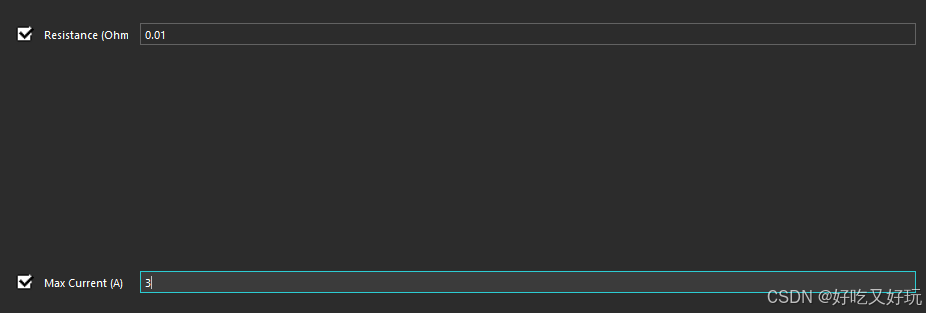

从软件自动识别的器件中选中磁珠，设置其电阻值为0.01，最大电流为3（最大电流根据所使用磁珠的型号）

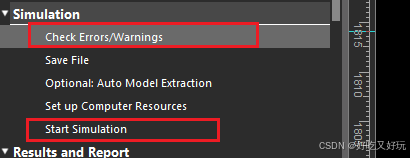

7、检查错误，无报错可启动仿真。

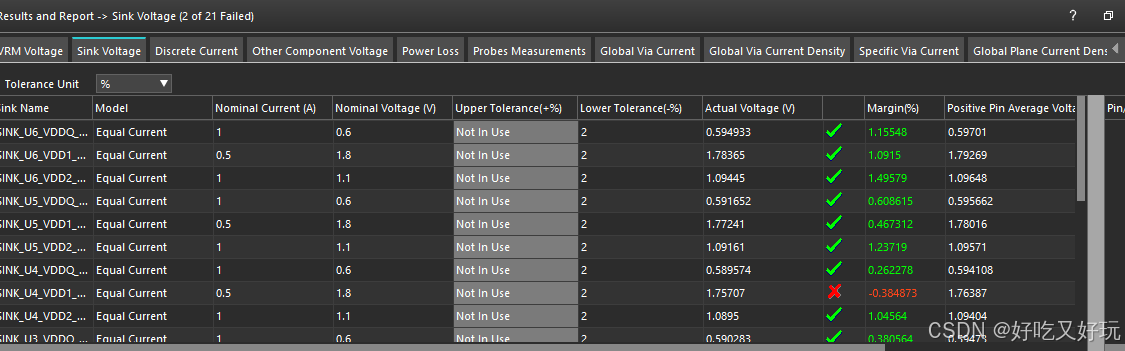

部分供电的直流压降超过了2%的允许范围。

8、结果分析

选择View 2D E-Distributions

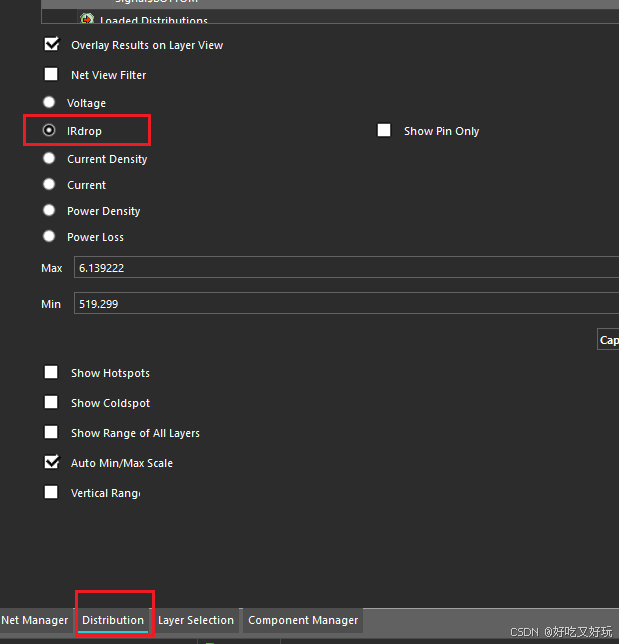

在Distribution中可以选择看不同的结果（电压、压降、电流密度等）
