Sigrity常见问题解决方法(持续更新)

原创 已于 2023-03-06 22:57:40 修改 · 8.3k 阅读 · 52 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件工程

于 2022-12-21 14:03:23 首次发布

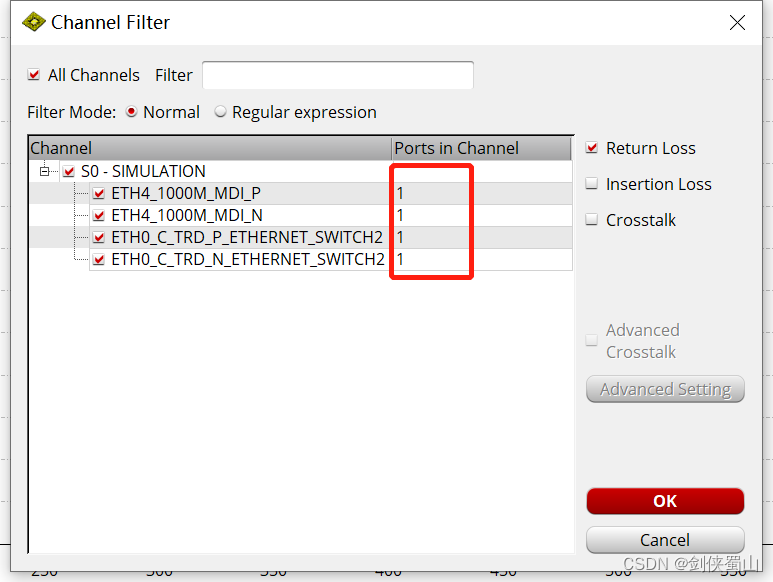

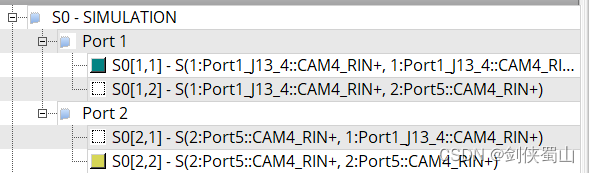

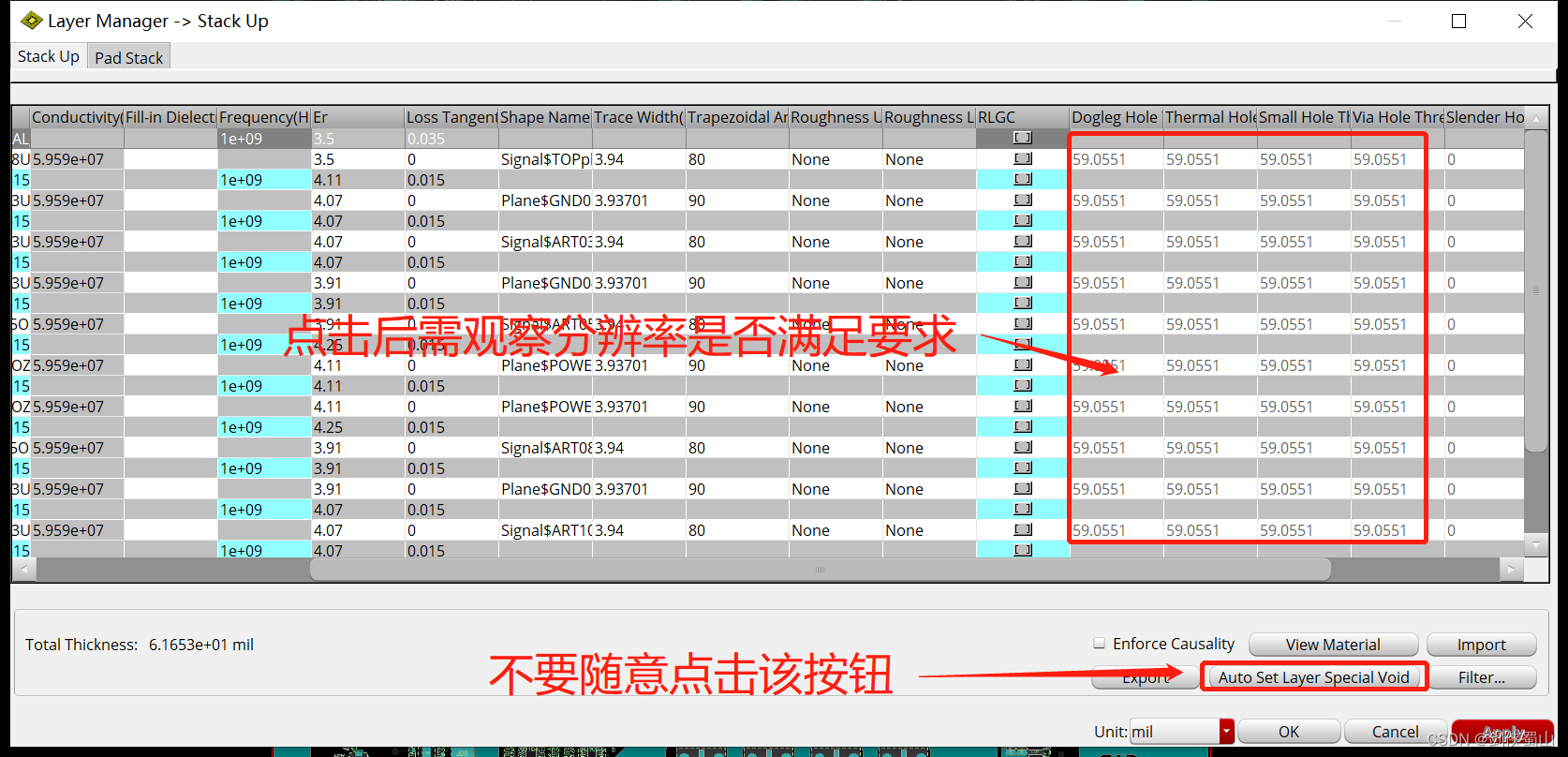

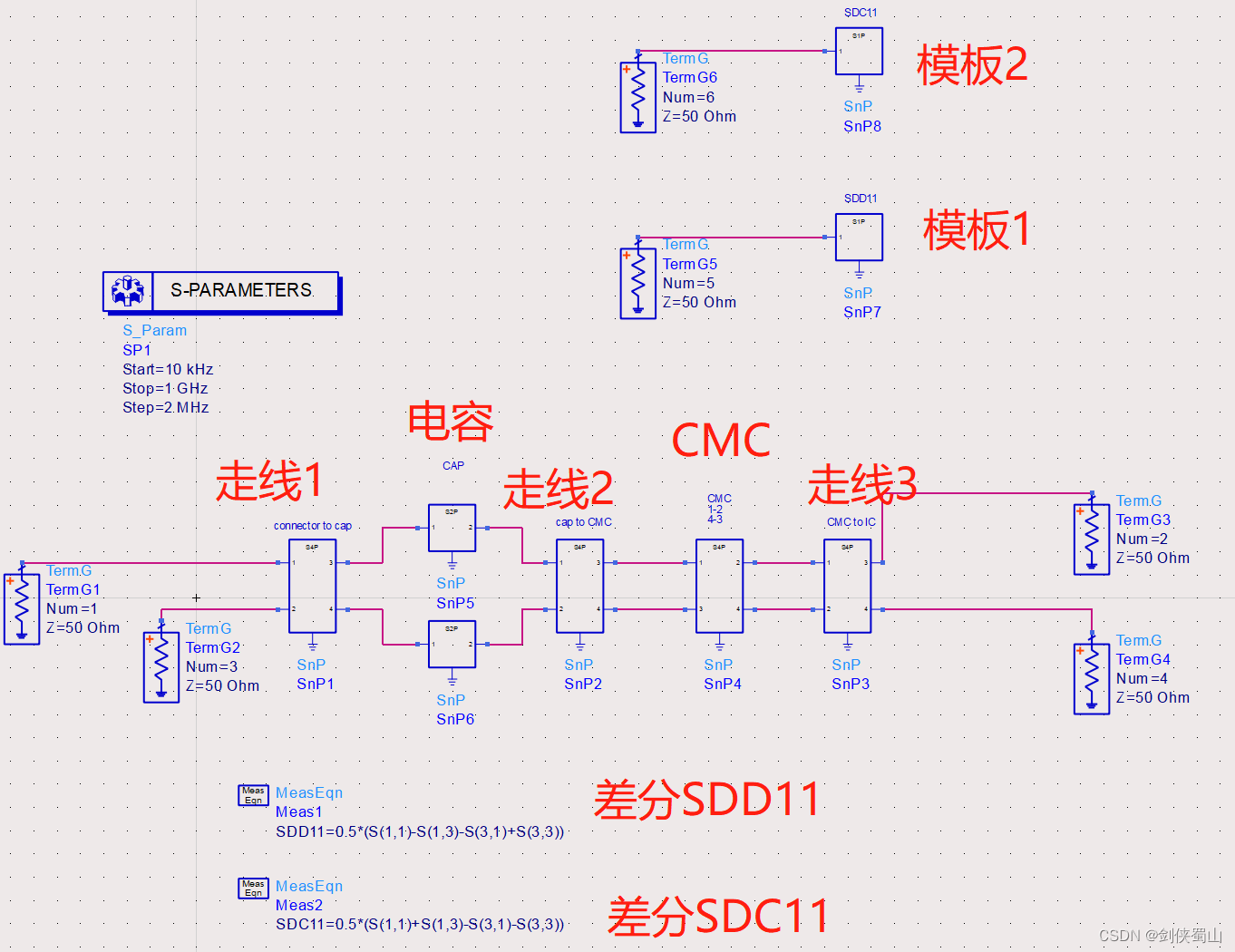

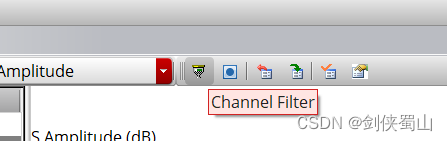

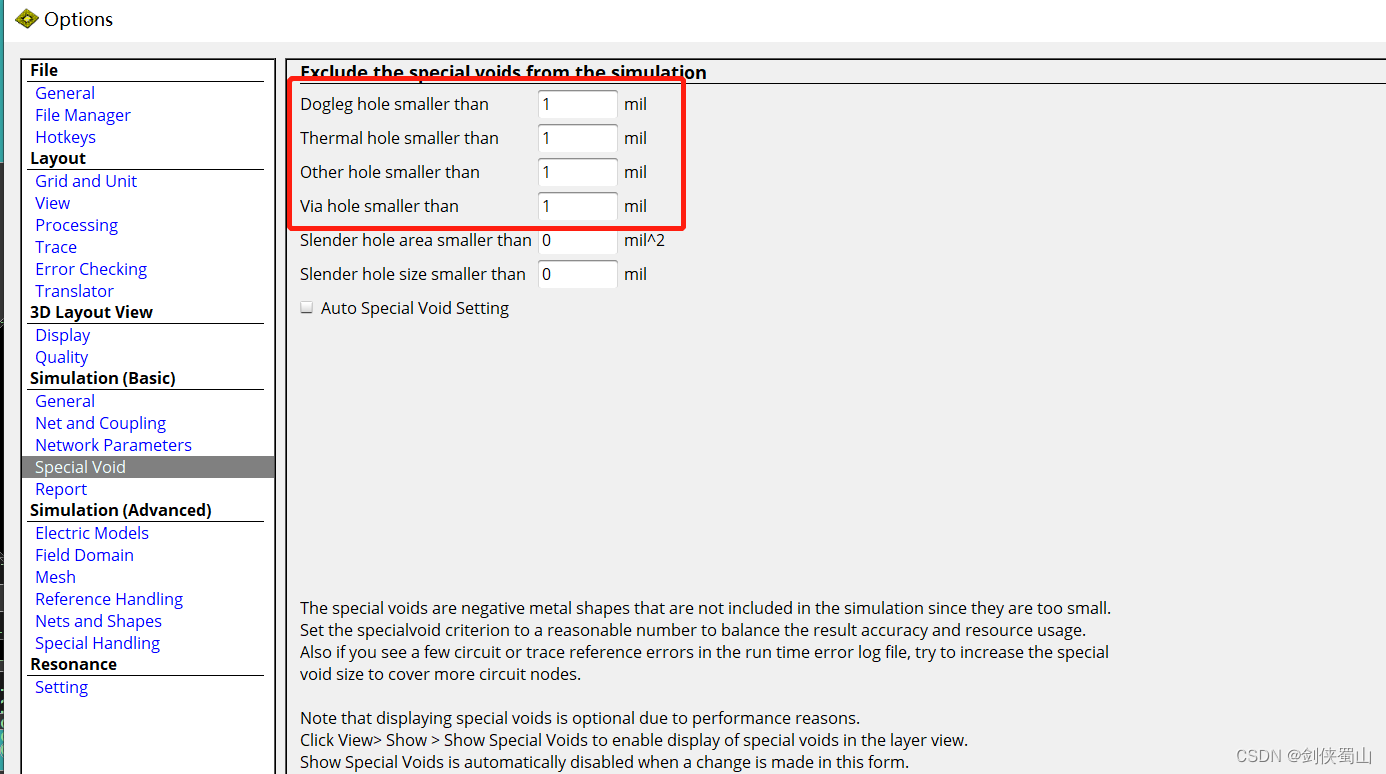

本文汇总了Sigrity软件中常见的问题，包括PlacementError的解决、仿真切割技巧、SpecialVoid设置影响、S参数仿真限制、电容处理、Port添加注意事项等，助您提升仿真效率和准确性。

Sigrity常见问题解决方法（持续更新）

1.使用SpeedEM仿真时，报placement error

错误信息如下：
在这里插入图片描述

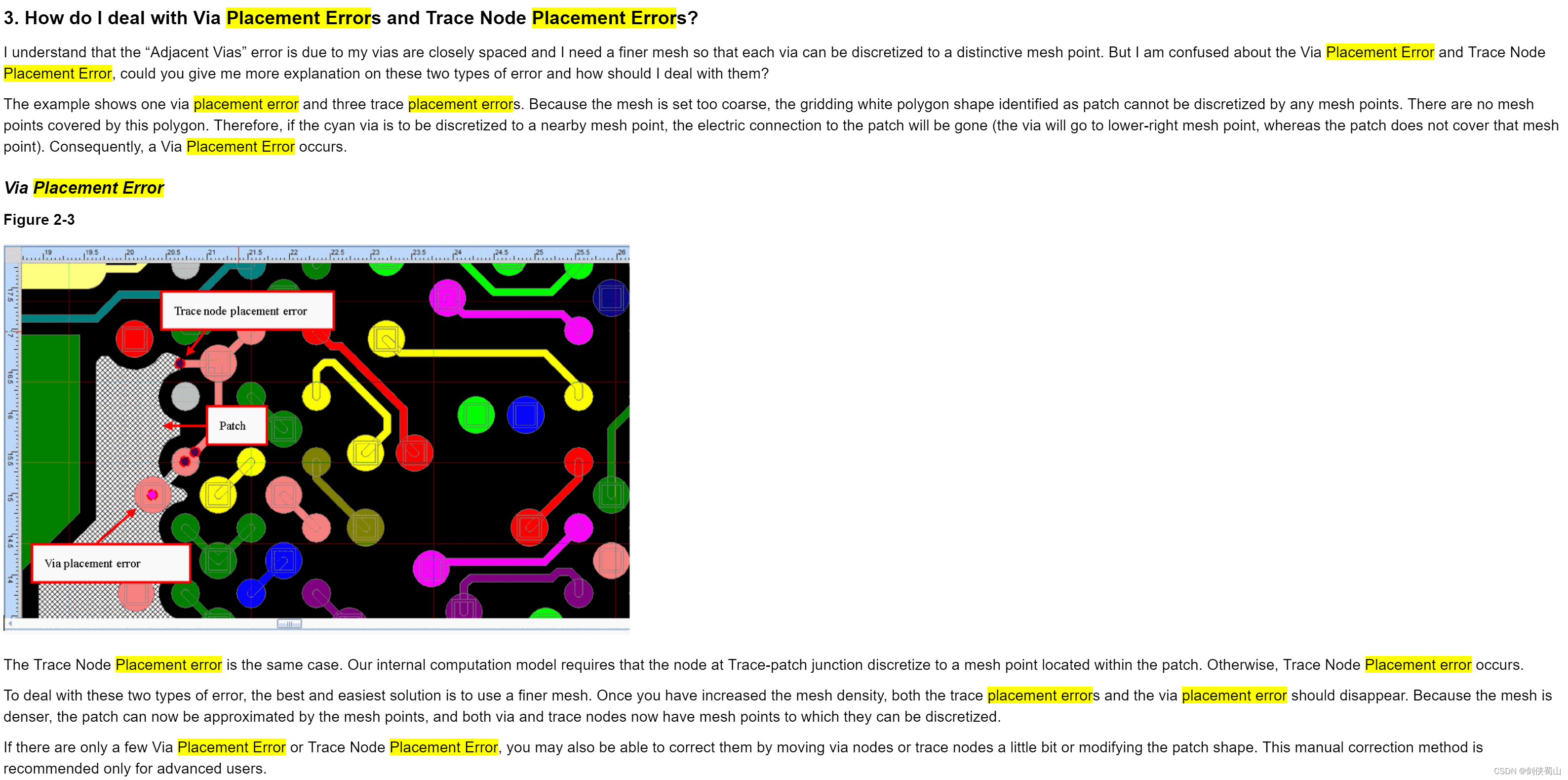

该问题是因为Mesh设置的过大，导致via和note在同一个mesh网格上存在粘连

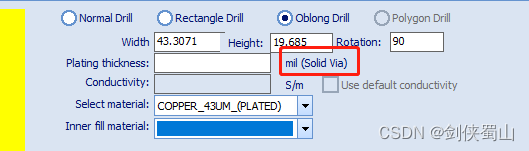

在这里插入图片描述

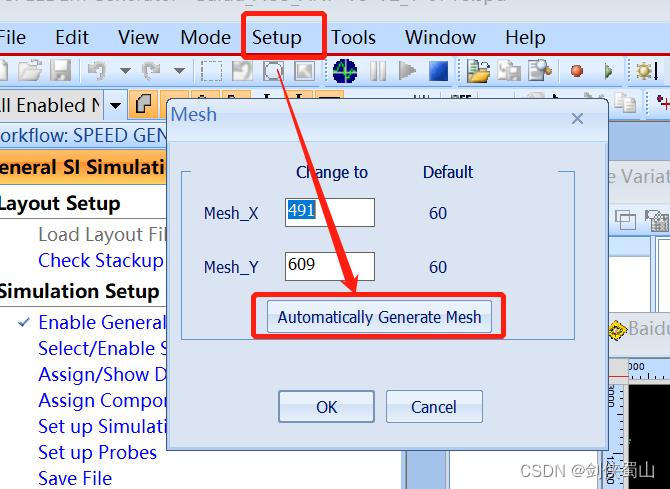

解决方法是：将mesh进行auto设置
在这里插入图片描述

2. 切割需仿真的文件

在仿真时，为了减小计算量，加快仿真速度，一般需要对所仿真的部分进行切割。对于speedem来说，切割主要是用的就是以下几个工具

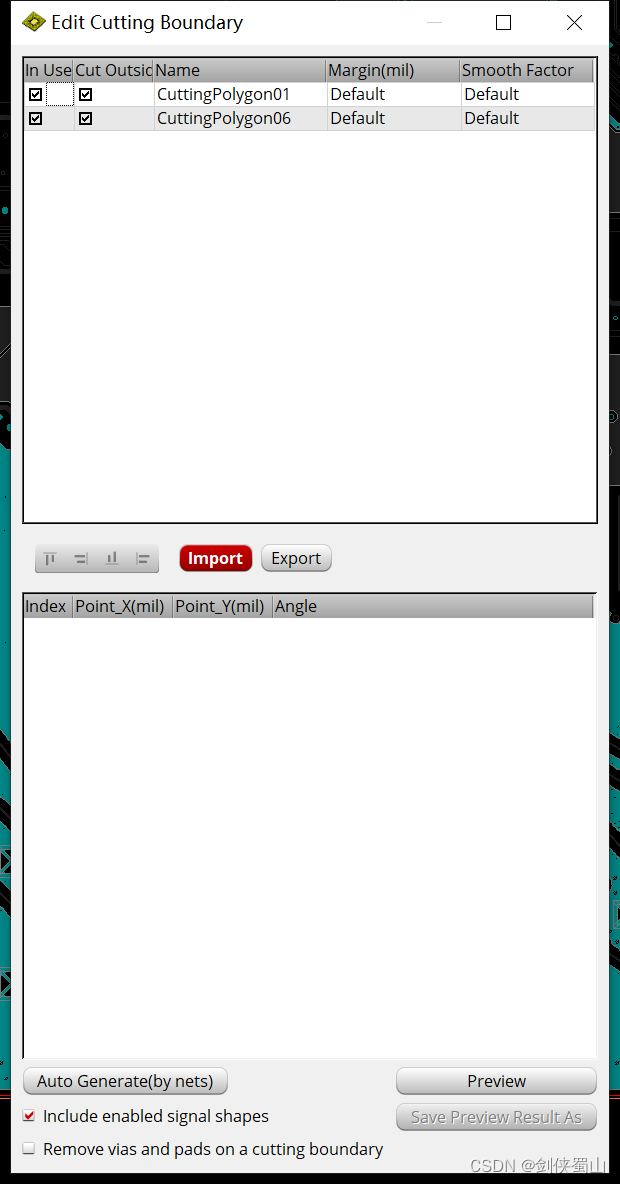

在这里插入图片描述

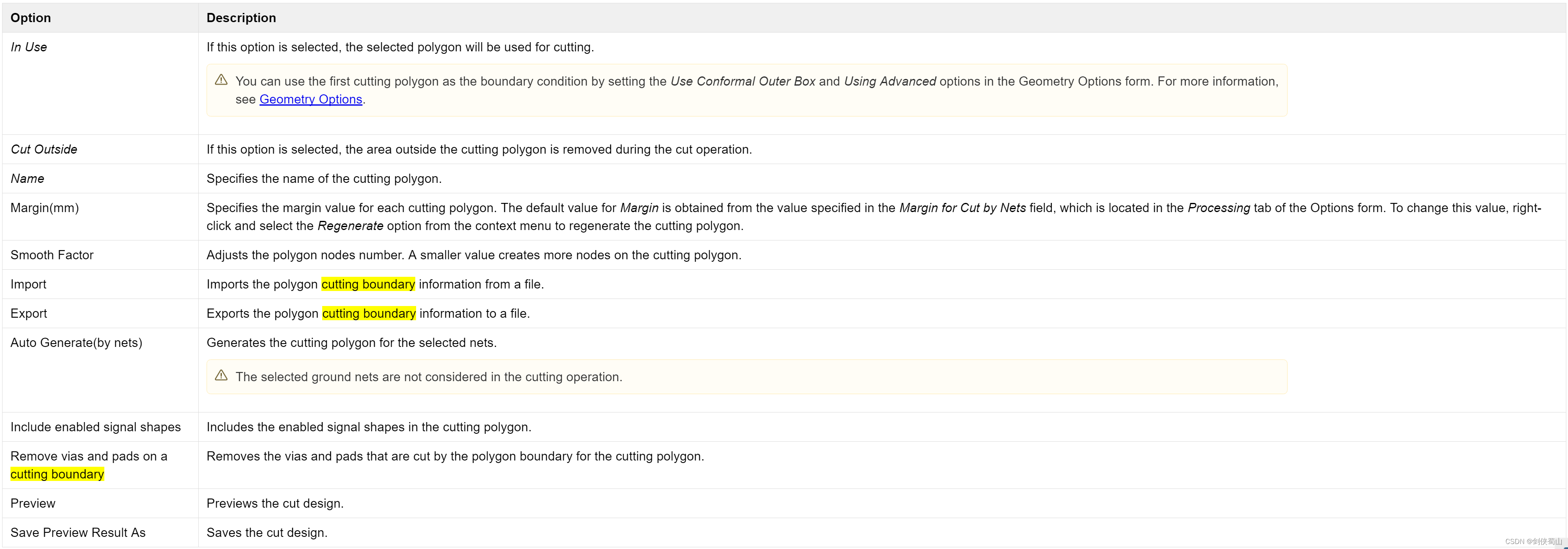

其中：

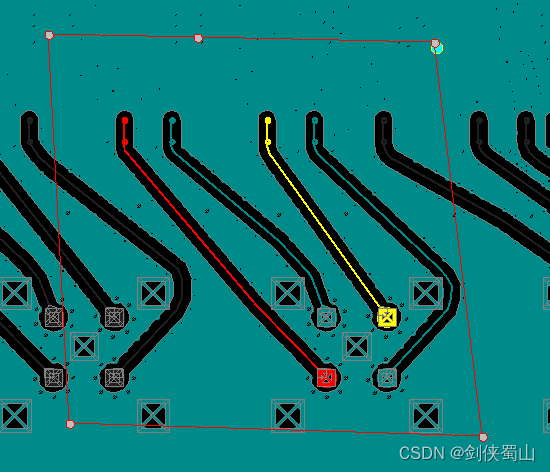

  • 在这里插入图片描述用于绘制切割图形，绘制完成后双击即可完成闭环；
