zedboard 程序固化到sd卡和QSPI(vivado sdk 2018.1)

**
分为三个阶段
1.BOOTROM（处理器固化好了）的引导程序，跳线设置模式，从指定位置调入First Stage BootLoader.识别头文件，调用fsbl到ocm，执行BOOTLOADER
2.FSBL（192K以内）初始化片内外硬件（以太网，ddr等），192k可由用户修改
3.用户程序 SSBL（超过192K，二级引导程序）

烧录步骤
法一：

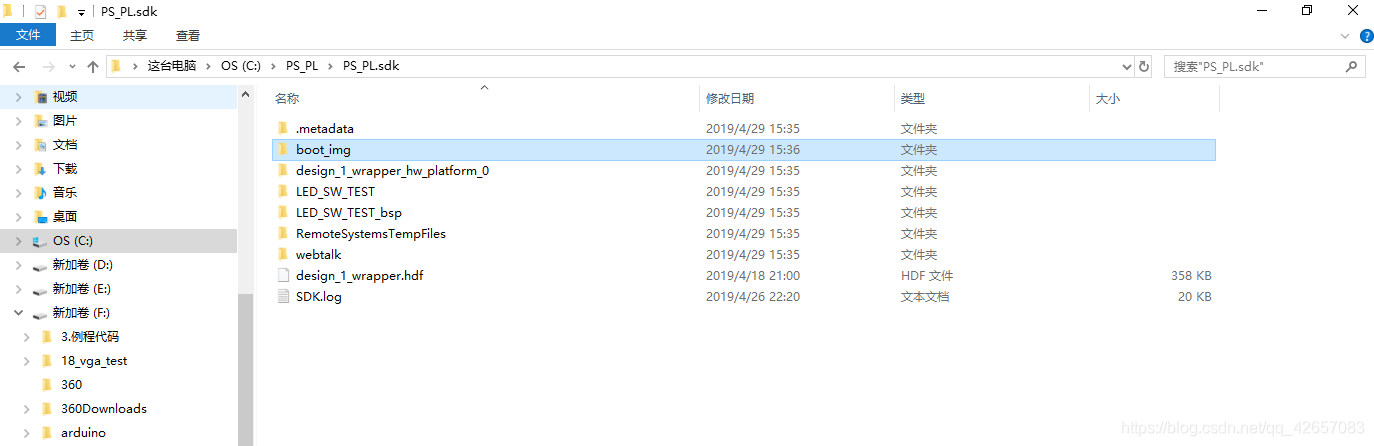

(1）在C:\PS_PL\PS_PL.sdk（SDK路径）中新建boot_img文件；
在这里插入图片描述

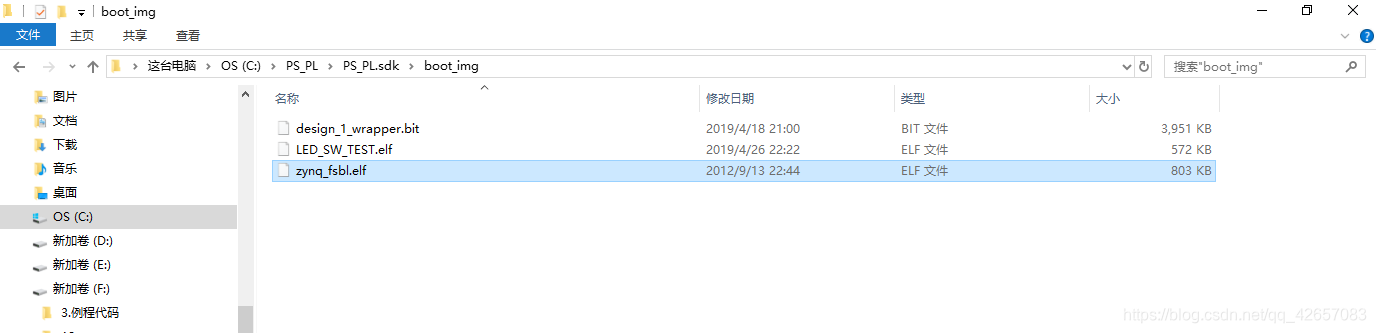

(2)复制bit文件，ps用户代码,fsbl(官方原厂带的)到boot_img文件夹里。
用户二进制代码在SDK的debug文件夹里。

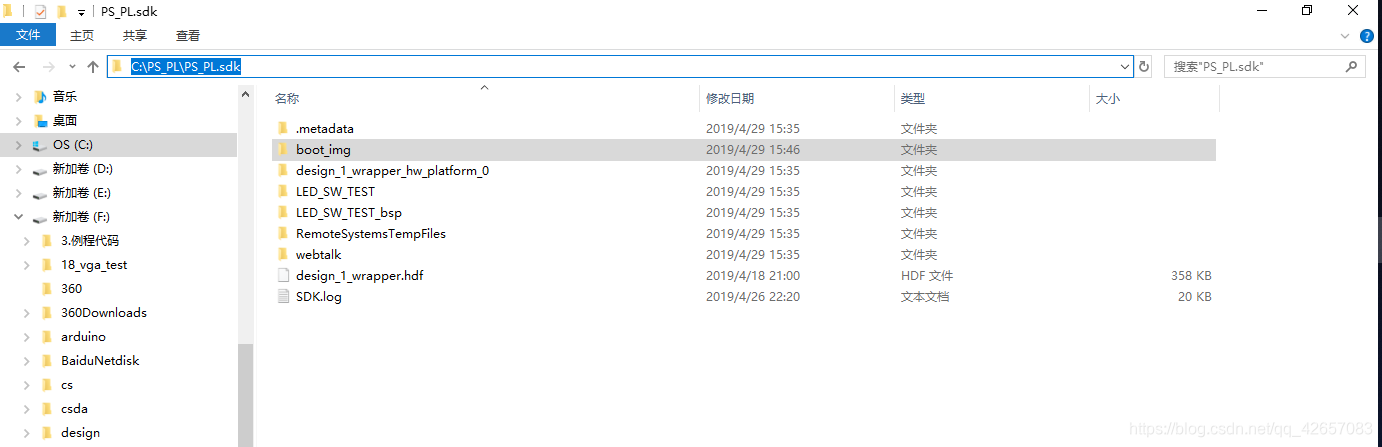

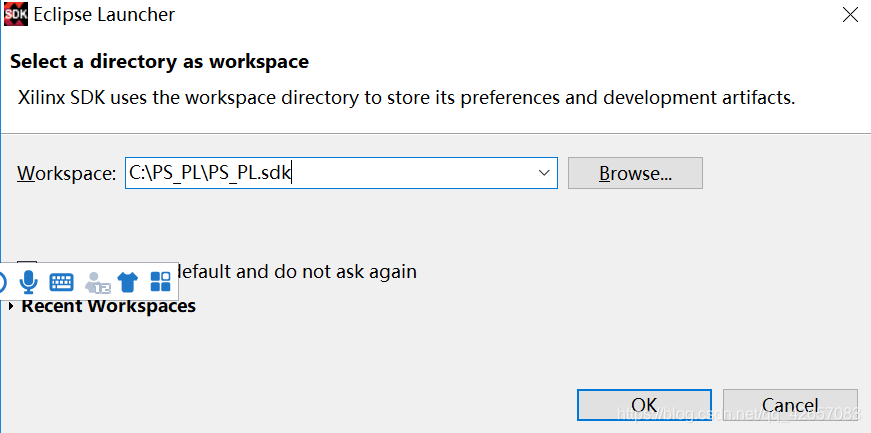

(3）复制C:\PS_PL\PS_PL.sdk(SDK路径)，打开SDK，复制该路径到workplace，进入SDK;

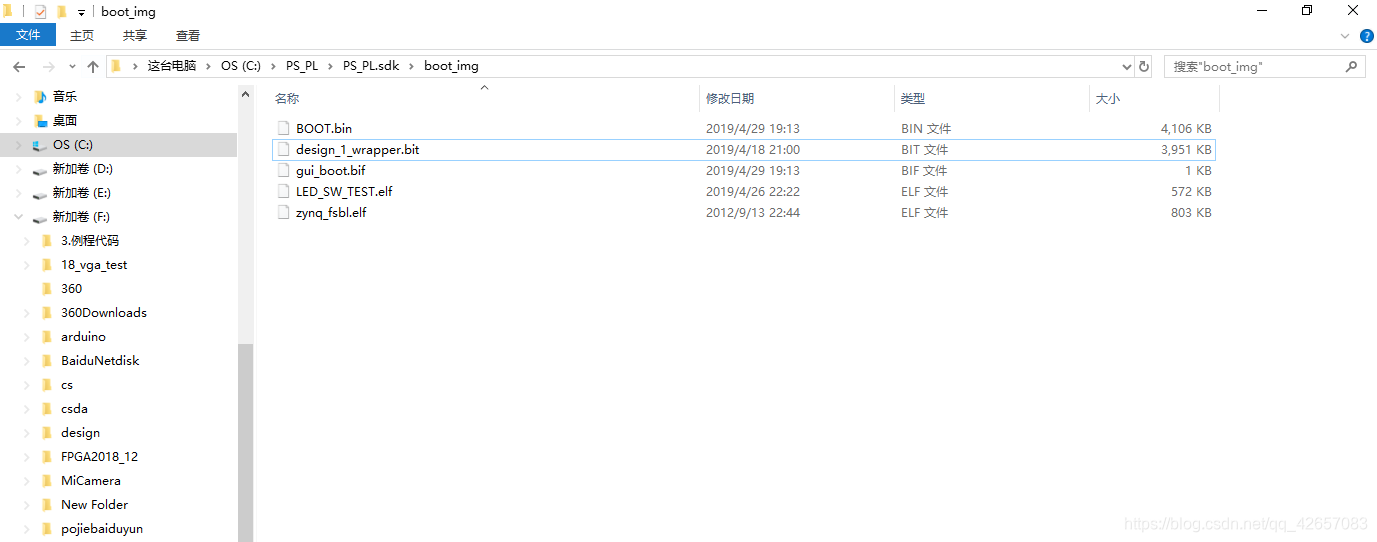

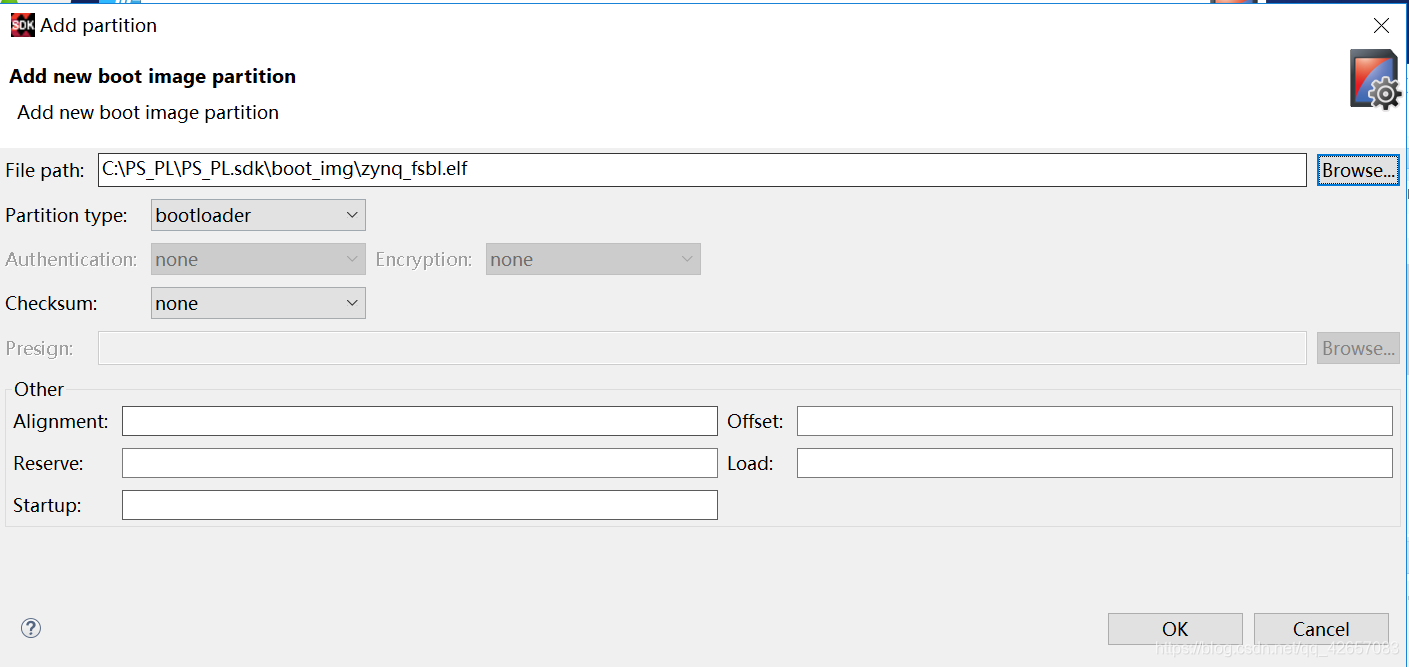

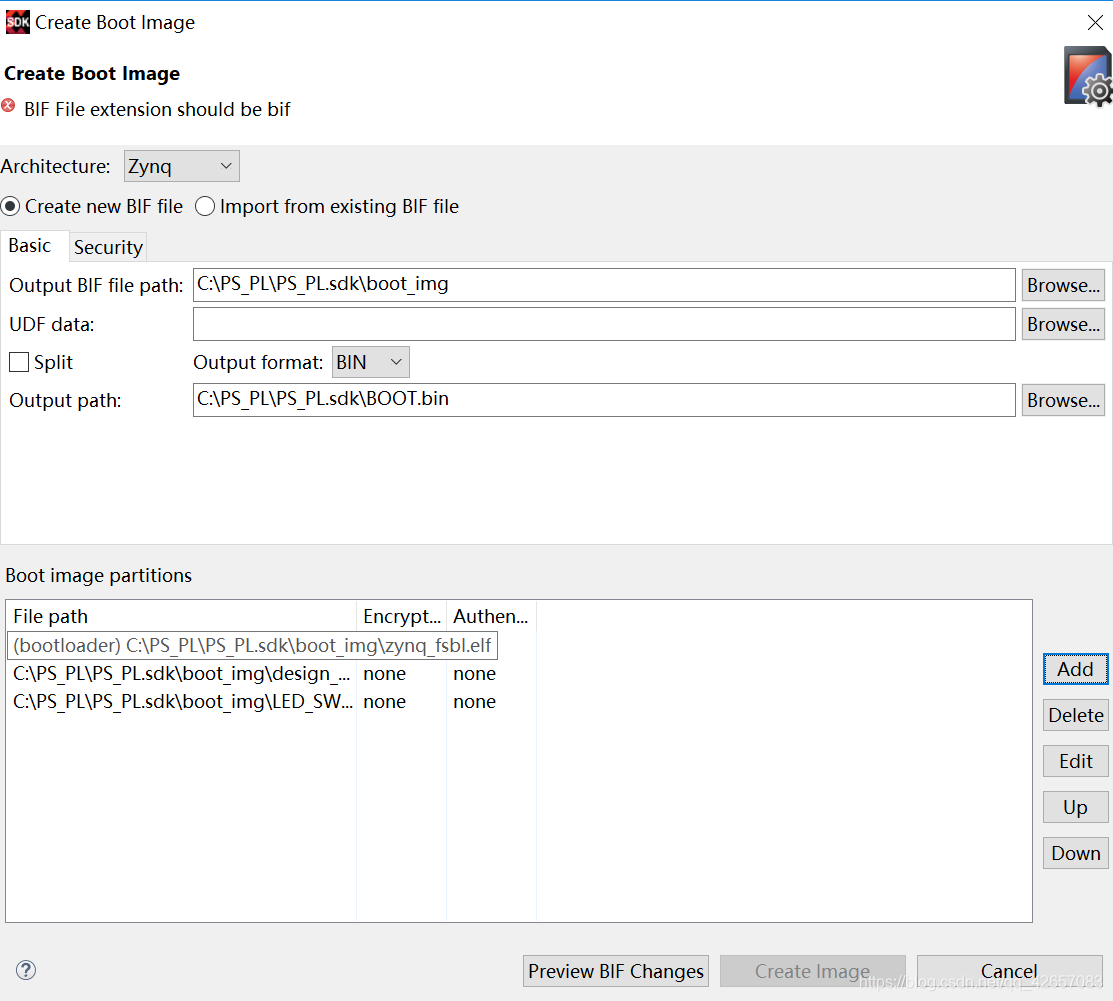

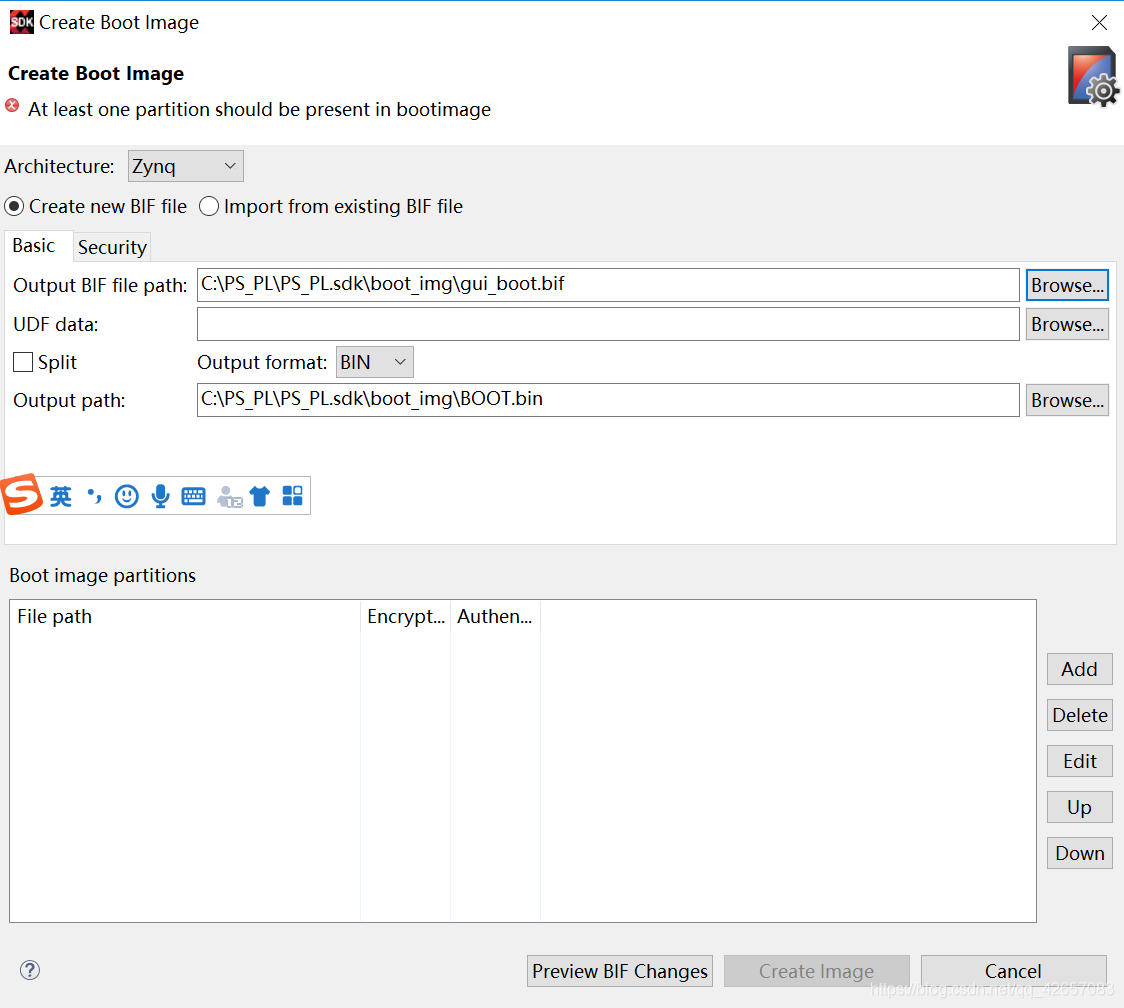

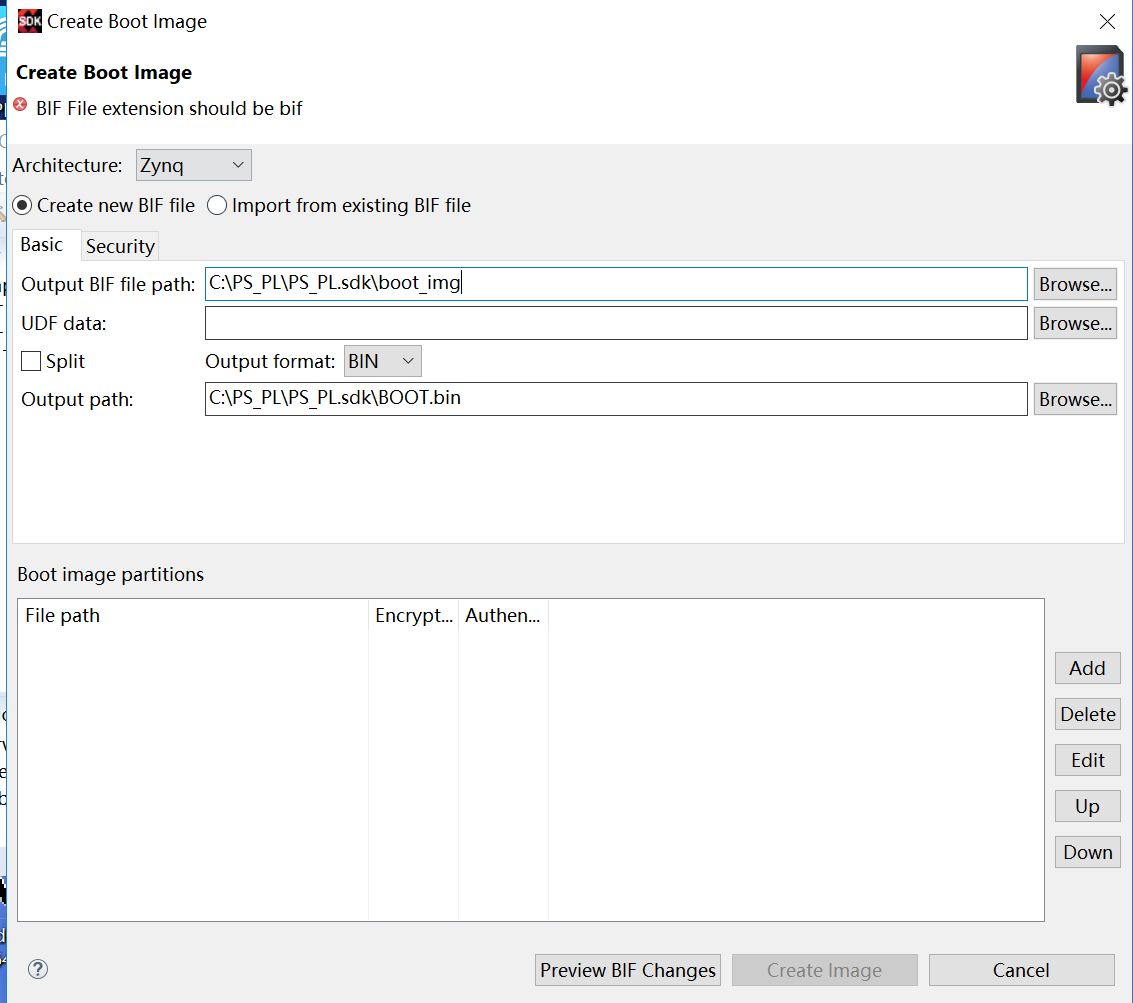

(4）点击Xilinx/Create Boot Image,输入路径，输出路径，输出格式可以选择BIN/MCS.(bin二进制，mcs16进制，bin文件用于SD卡启动).，添加BootLoader（fsbl文件），datafile（比特流文件和用户程序）
在这里插入图片描述

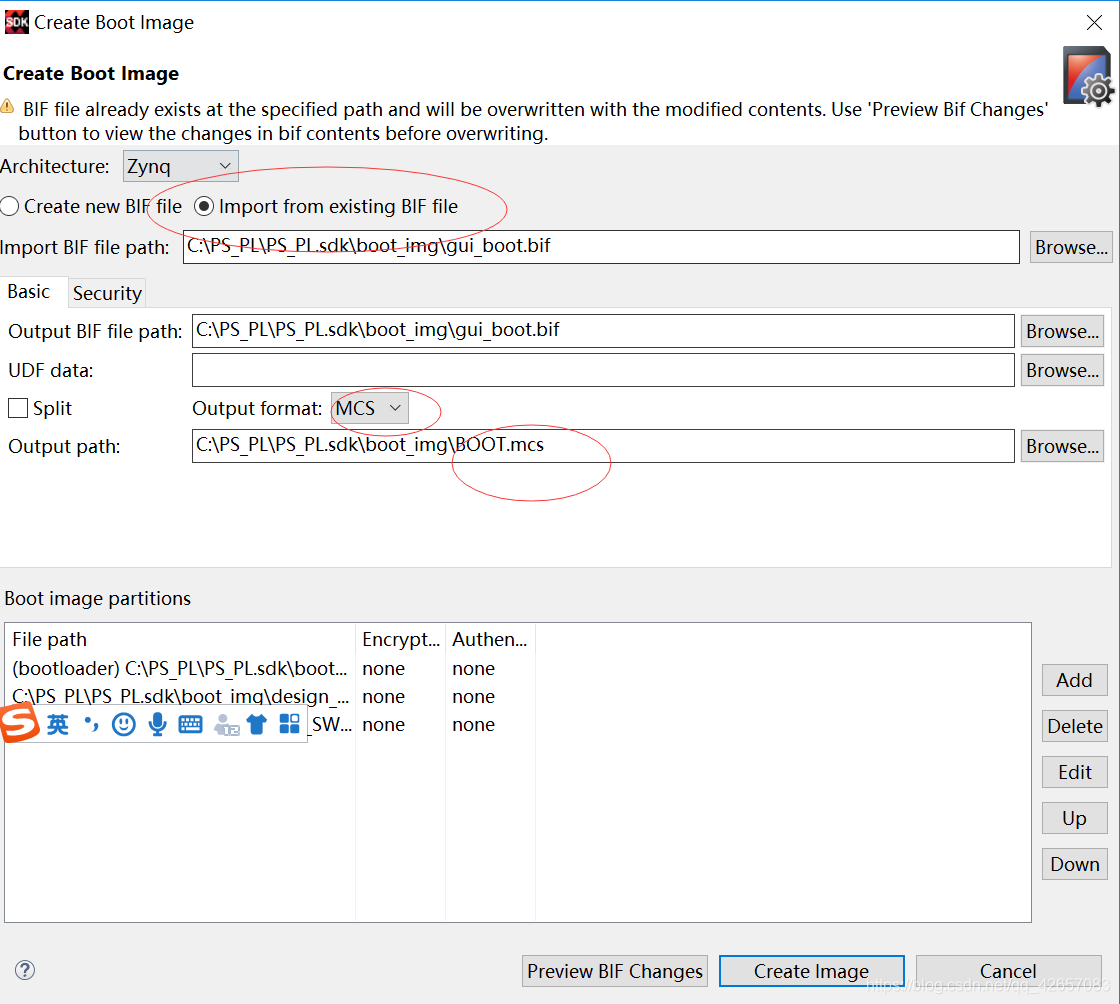

若要生成mcs文件，直接选import from existing BIF file

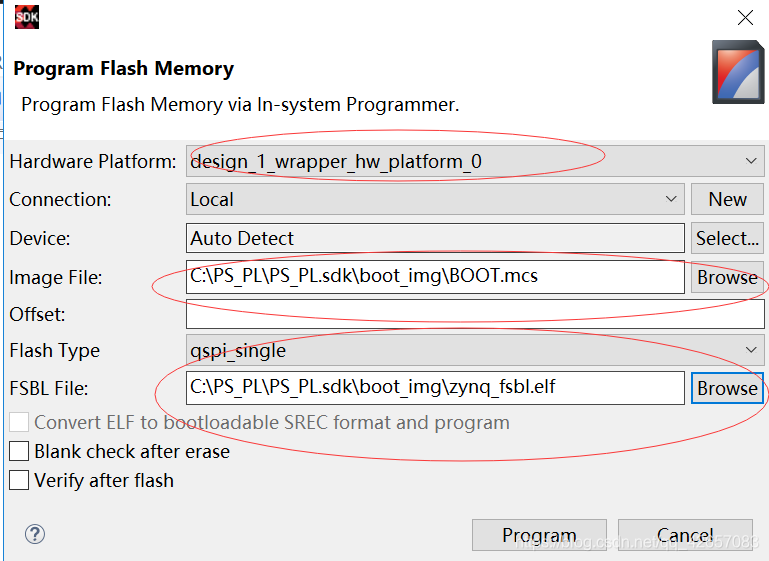

(5) 点击Xilinx/Program Flash,添加Image File 的路径和文件,FSBL File的路径和文件。program

(6) 下载完成后(本步骤前设为JTAG模式，要不然怎么下载呢？？)，跳线改为QSPI FLASH模式。ps程序完成固化。(SD卡固化省略第4步，第5步改成SD启动模式)。

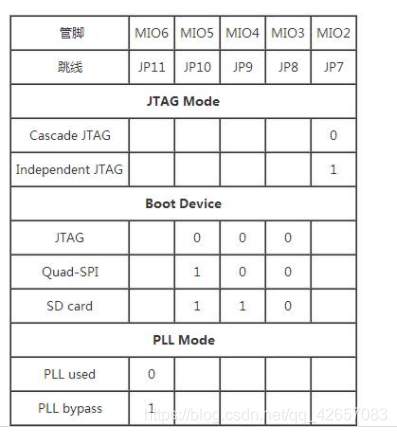

附录跳线模式
在这里插入图片描述
法二:
使用命令行实现。不需要利用sdk来添加和生成文件。
双击bootgen。修改文件名可以生成.mcs和.bin文件。
想用这种方法但是没找到bootgen 是怎么生成的，，，，，
法三
https://blog.youkuaiyun.com/shangguanyunlan/article/details/53269758
此方法 pl要配置QSPI Flash和SD卡,否则编译的fsbl是不可以用的。因为没有给QSPI和SD卡留地址！！
