【模拟电路】电路防静电神器-——ESD静电二极管

TVS二极管与ESD二极管防护原理是一样的，都是防止瞬间的高压。电路在正常情况TVS和ESD二极管都是工作在截止区，可以把它们当空气忽略掉。

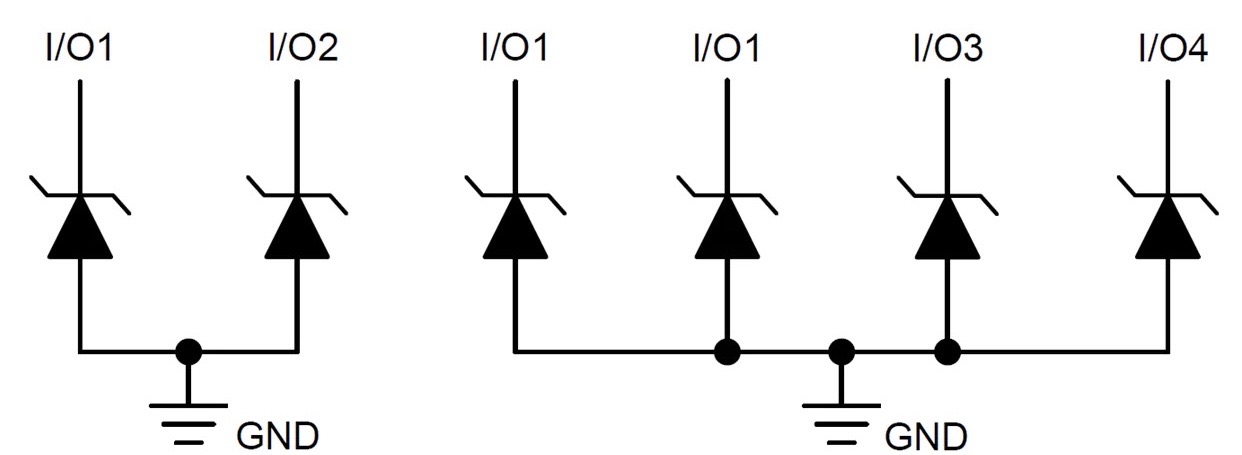

TVS二极管的一般是单个二极管，2个引脚的封装形式，体积比较大，只能对单一电路进行防护。 ESD二极管不仅有单个二极管形式的，还有很多组合布局构造成的多引脚封装，可同时接多路电路。 ESD二极管的功率普遍都比较低，选型的时候主要看的是他的抗静电等级。TVS二极管的功率相对更高。

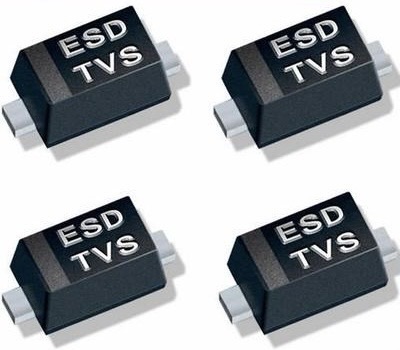

ESD二极管

ESD二极管功能是防静电，主要应用于电路板的防护。 TVS二极管主要功能是防浪涌过电压，主要应用于电源电路初级和次级保护。

ESD 二极管的结电容比较低，一般是几个pf，静电防护的前提条件就要求其电容值要足够地低。 TVS 二极管的结电容一般在几十pf到几十nf 之间 。
