哪款国产ESD二极管可直接替代LC3311CCW？

最新推荐文章于 2024-04-30 08:33:31 发布
原创 最新推荐文章于 2024-04-30 08:33:31 发布 · 311 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

文章探讨了低电容ESD二极管在高速通讯端口防护中的重要性，并推荐了国产替代型号DW03DLC-B-S作为LC3311CCW的替代品。DW03DLC-B-S具备更低的结电容、更强的浪涌电流承受能力，并在以太网、手机等领域广泛应用。

LC3311CCW和DW03DLC-B-S，它们之间的共同点是：低电容ESD二极管，结电容低至1PF。低电容ESD二极管，高速通讯端口静电防护“神器”，封装多样，型号齐全。低电容ESD二极管的选型原则，首先，要满足产品的防护等级；其次，根据客户产品的应用端口、实际工作电压、封装、浪涌电流等参数来选择；最后，用于信号传输保护时，要注意信号的频率或传输速率。有经验的电子工程师会根据信号的频率或传输速率来选择ESD二极管的电容值，频率或速率越高，对ESD二极管的结电容就越低，太大的话，会干扰信号的传输甚至丢失。为此，低电容ESD二极管，在高频高速的通讯端口中无处不在。

近日发现，很多客户前来询ESD二极管LC3311CCW（品牌SEMTECH）的替代料号，LC3311CCW国产替代对应的料号是哪个？DOWO（东沃）品牌DW03DLC-B-S能否pin-to-pin替代LC3311CCW？东沃FAE工程师根据LC3311CCW产品说明手册，推荐使用国产替代物料：DW03DLC-B-S。有关ESD静电保护器件DW03DLC-B-S详细介绍，如下：

DW03DLC-B-S低电容ESD参数

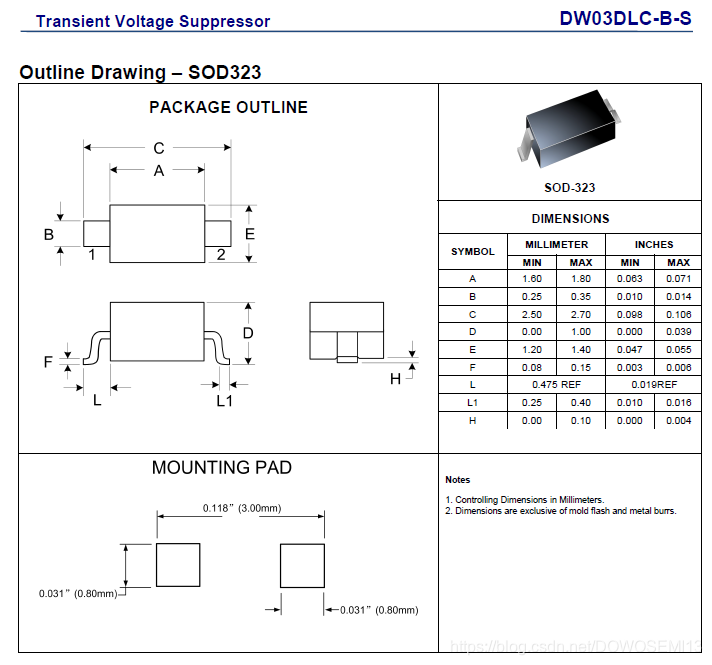

封装形式：SOD-323

峰值功率：350W

工作电压：3.3V

击穿电压：4.0V

钳位电压：7.0V

结电容值：1pF

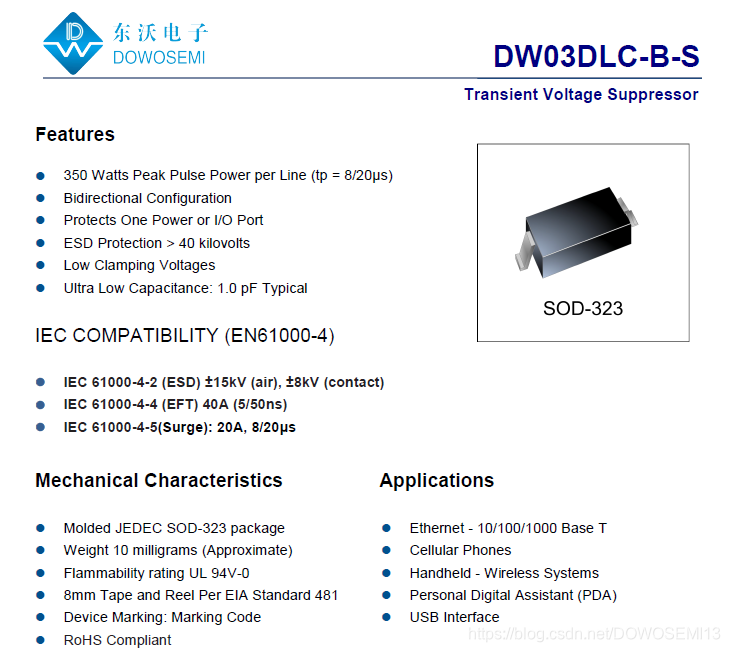

DW03DLC-B-S低电容ESD特性

双向、低钳位电压

保护一个电源或I/O端口

静电防护>4KV

通过无铅认证

阻燃等级UL 94V-0

IEC 61000-4-2 (ESD) ±15kV (air), ±8kV (contact)

IEC 61000-4-4 (EFT) 40A (5/50ns)

IEC 61000-4-5(Surge): 20A, 8/20μs

DW03DLC-B-S峰值脉冲功率350W，LC3311CCW峰值脉冲功率200W，DW03DLC-B-S能够承受更高的浪涌电流冲击能力。ESD二极管DW03DLC-B-S具有更好的供货周期，可快速支持样品、后续量产服务。同时，价格美丽，相比使用LC3311CCW，至少可以降低3%-12%的成本。在以太网、手机、PDA、无线系统、USB接口等领域都能看到低电容ESD二极管DW03DLC-B-S。
