本文主要叙述了STM32CubeMX的安装和简单应用
软件：STM32CubeMX、keil μVision

文章目录

一、STM32CubeMX简介
二、开发环境的配置
三、STM32CubeMX的简单应用
四、总结
五、参考资料

一、STM32CubeMX简介

STM32CubeMX是一个图形化的软件配置工具。为了使用图形向导生成C初始代码，减少开发人员工作、时间和成本。该软件可以让我们用图形化的界面生成stm32的程序代码，可以通过可视化界面操作并生成stm32程序，配合keil软件，大大挽留程序员的头发（自动添加狗头）。

二、开发环境的配置

1.JDK的下载

由于STM32CubeMX是使用Java语言编写的，所以需要安装jdk环境。在甲骨文官网上面可以找到jdk的下载链接
在这里插入图片描述
jdk下载链接：https://www.oracle.com/java/technologies/downloads/#jdk17-windows

如果使用的是Windows系统，可以直接点击下面的链接下载jdk

https://download.oracle.com/java/17/latest/jdk-17_windows-x64_bin.exe

jdk的安装过程比较简单，笔者之前学习java时已经安装过，这里就不再介绍如何安装jdk。

2.STM32CubeMX的下载

该程序有意法半导体公司开发，所以我们可以在意法半导体的官网上面下载该程序，该程序的详细下载地址如下

STM32CubeMX下载地址：https://www.st.com/en/development-tools/stm32cubemx.html#get-software

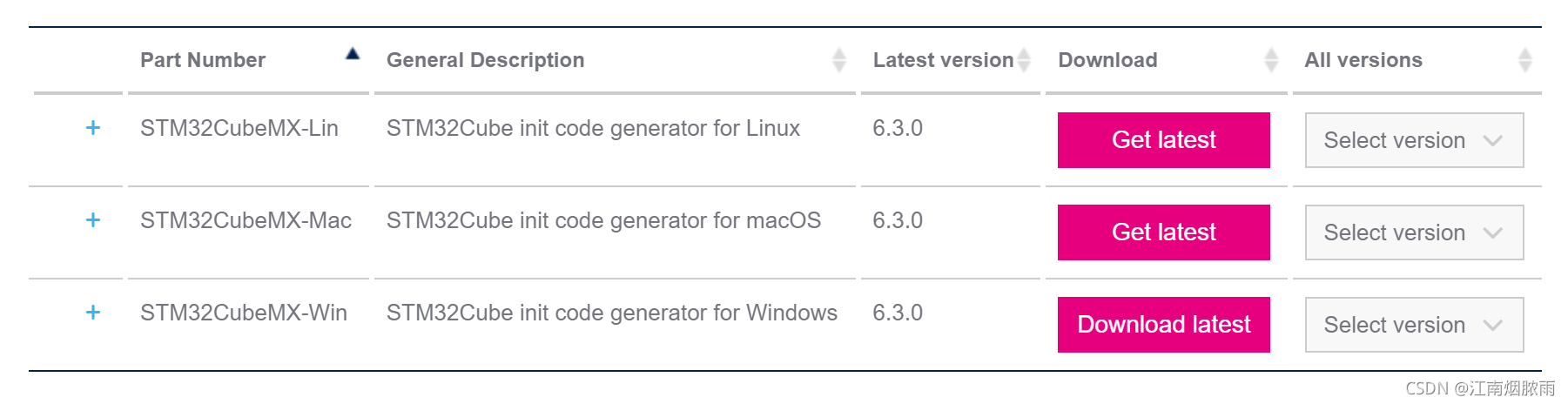

在这里插入图片描述

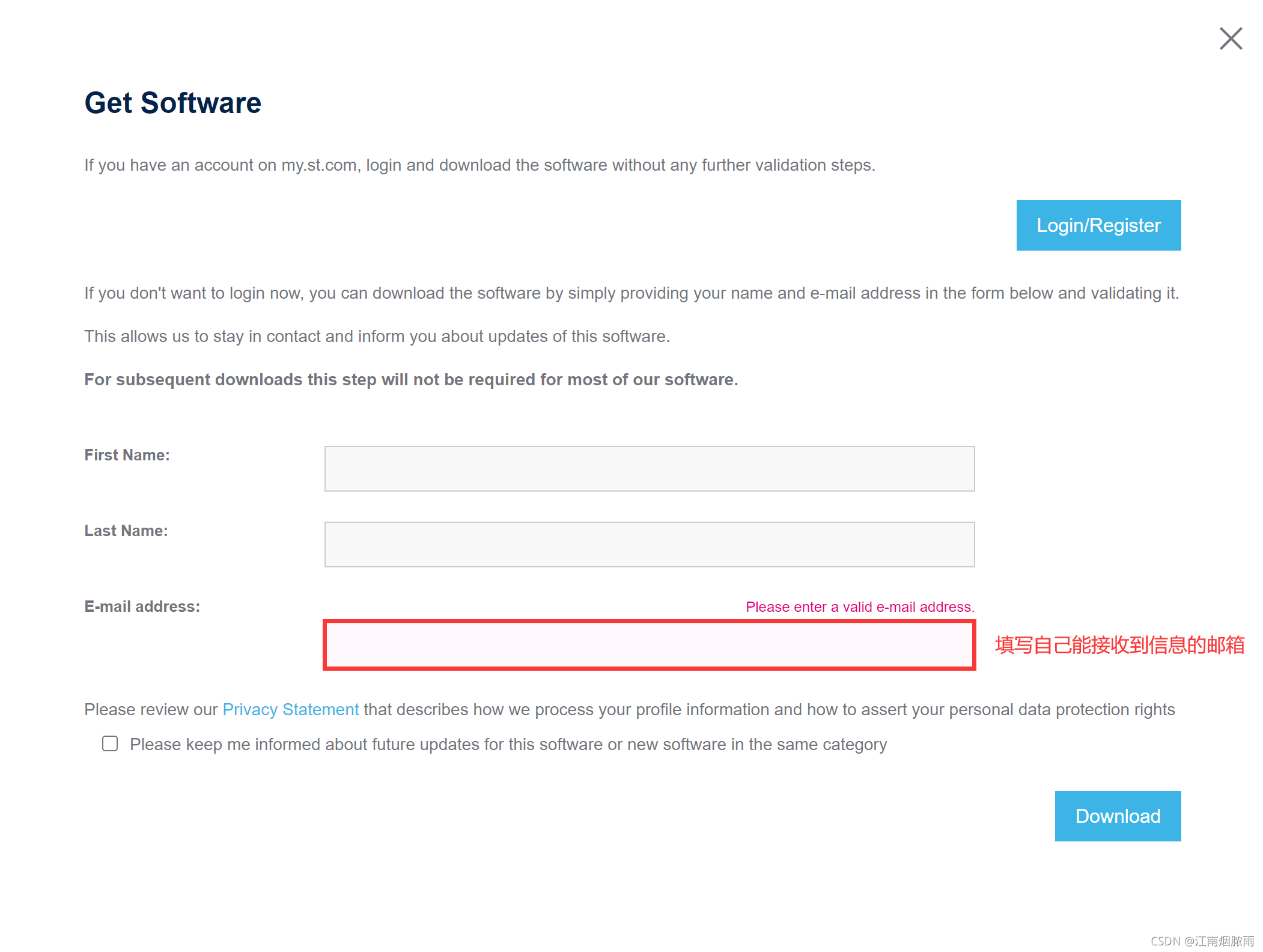

选择合适的版本下载。这里需要注意，在一步步确认后，需要填写正确的邮箱，姓名可以随便填写，实际下载地址会从邮箱发送过来。

3.STM32CubeMX的安装

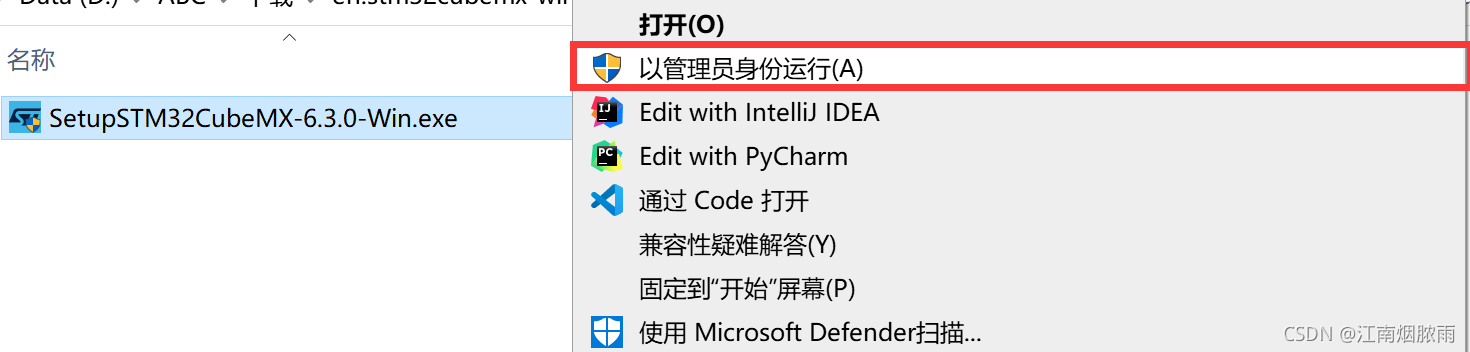

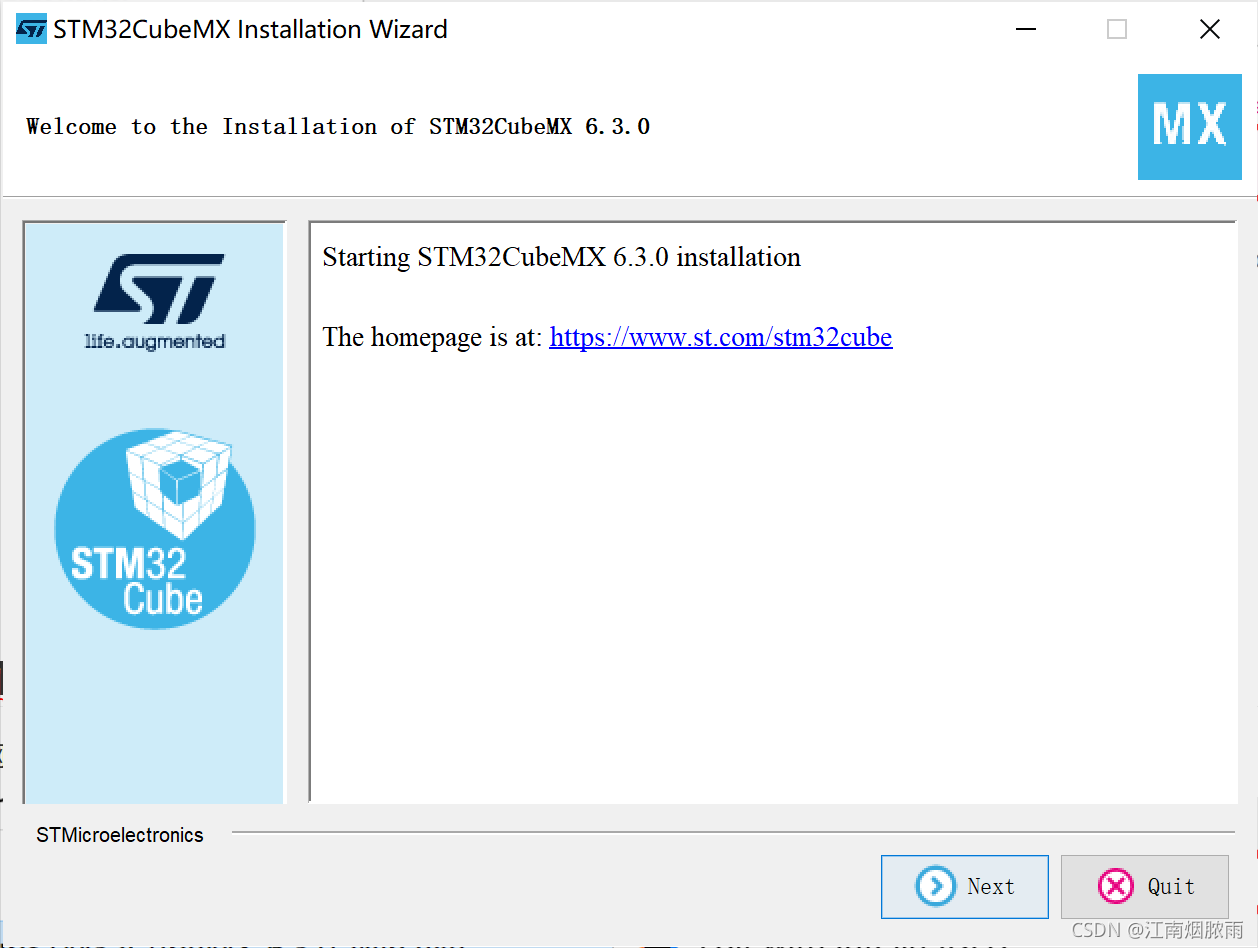

解压从官网下载的安装包，然后右键，以管理员身份运行安装程序
在这里插入图片描述
点击Next

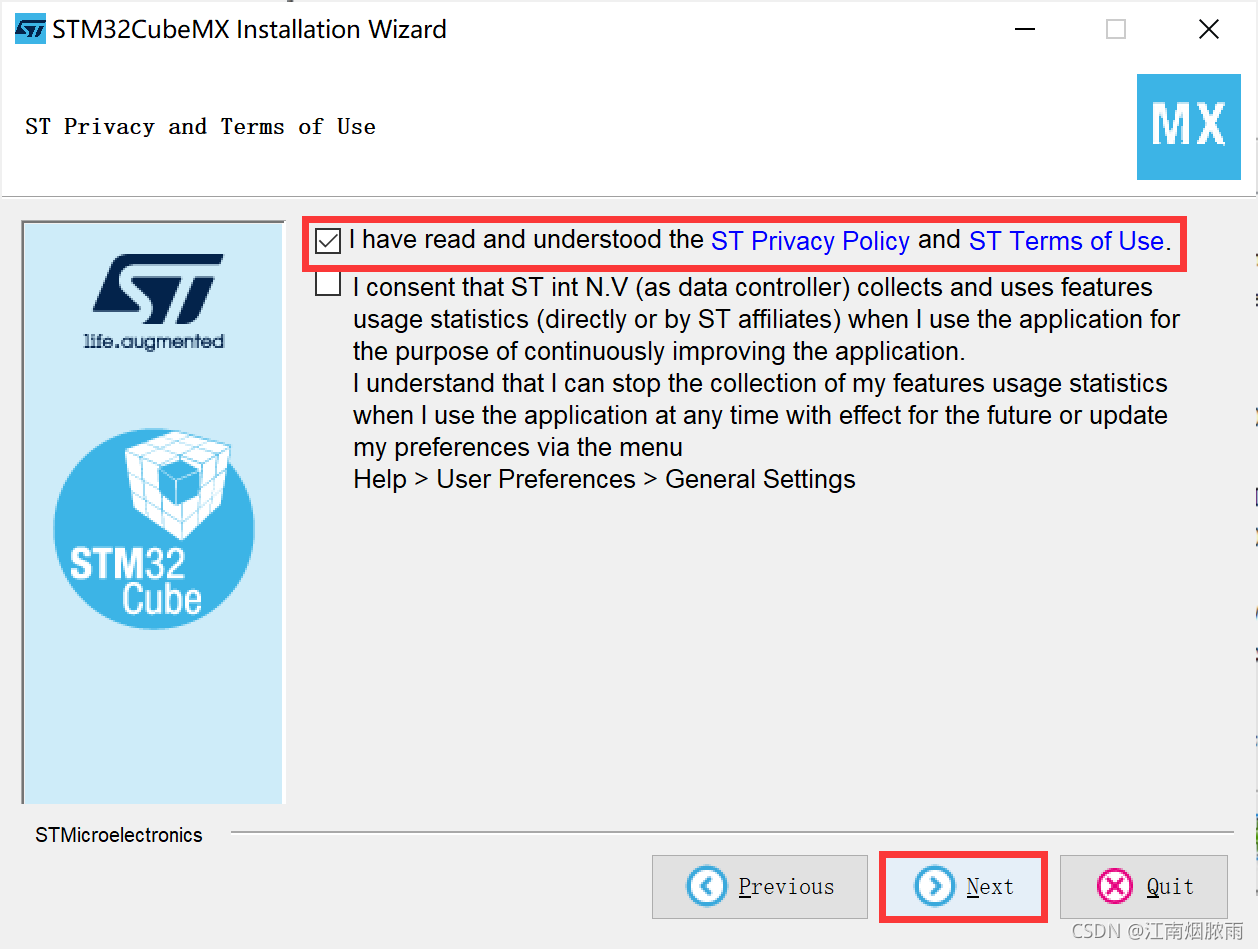

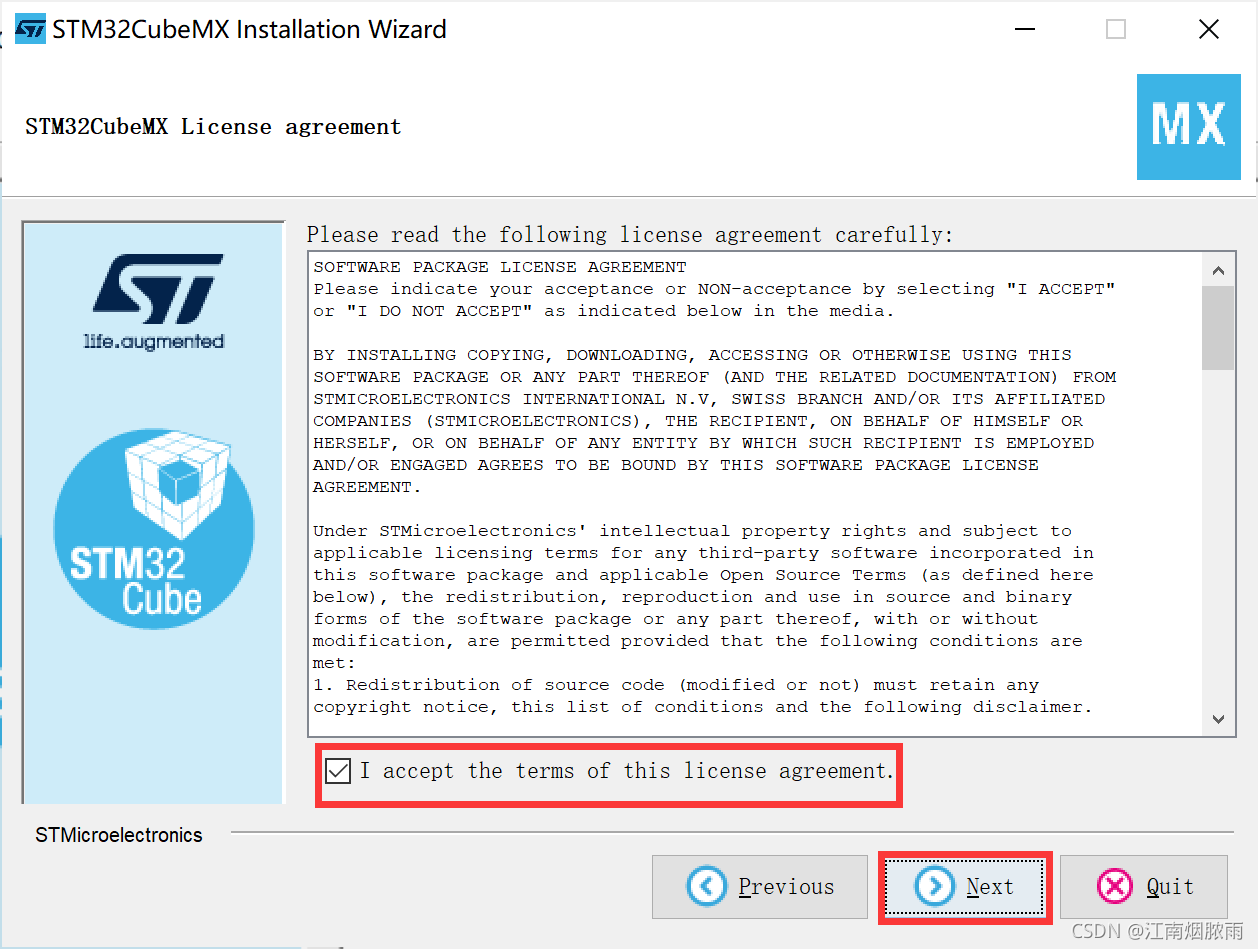

勾选同意，然后点击Next

继续点击同意隐私条款，然后点Next

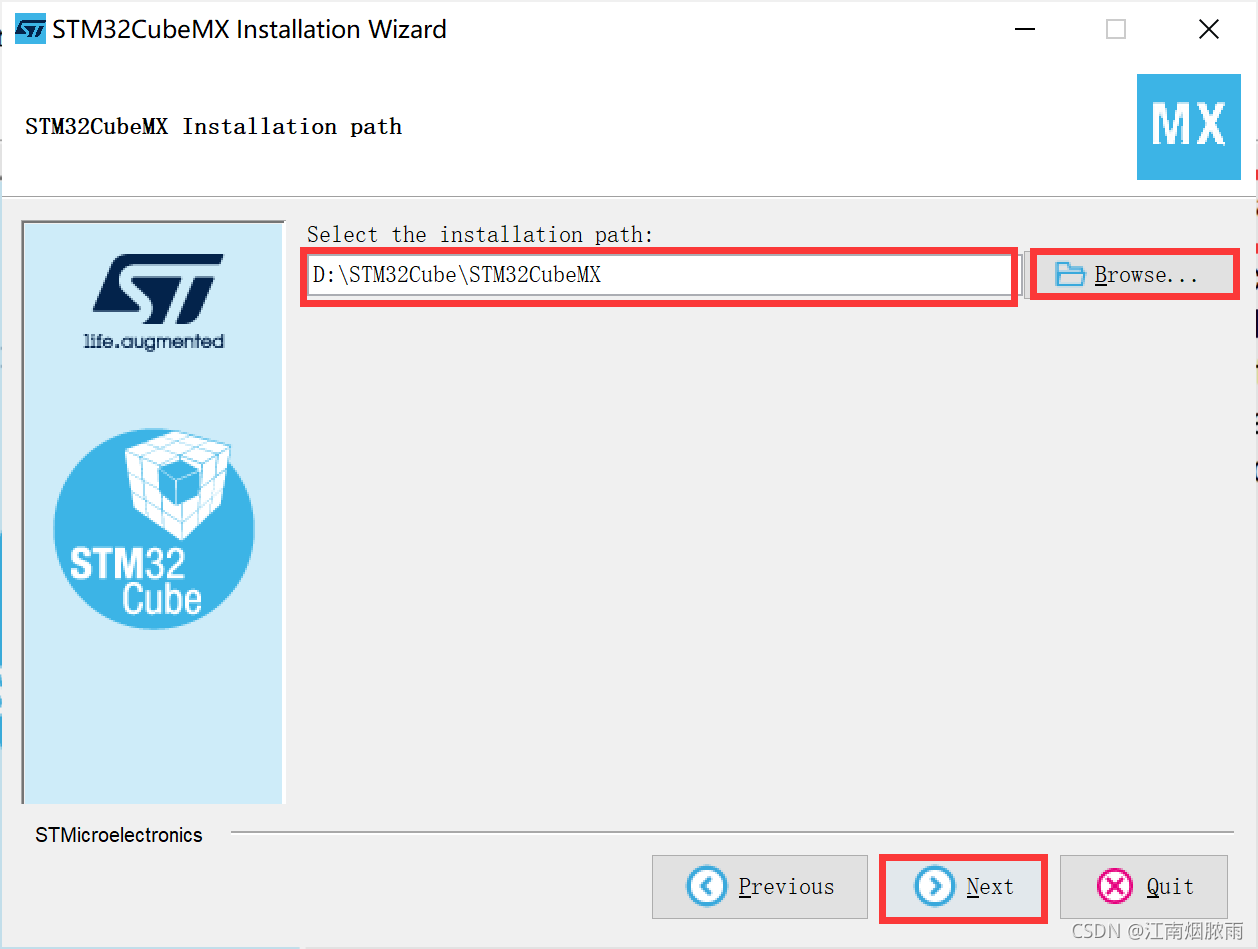

选择安装位置，可以直接在文本框输入，或者点击Browse选择安装文件夹，点击Next

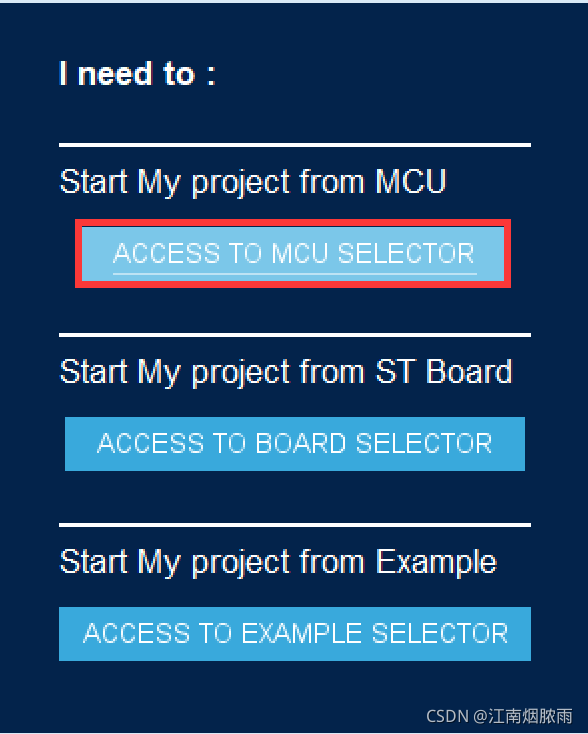

之后一直点击Next，知道Done即可。接下来是安装固件库，不同芯片选择相对应的库。打开STM32CubeMX程序，点击ACCESS TO MCU SELECTOR，下载包。
在这里插入图片描述

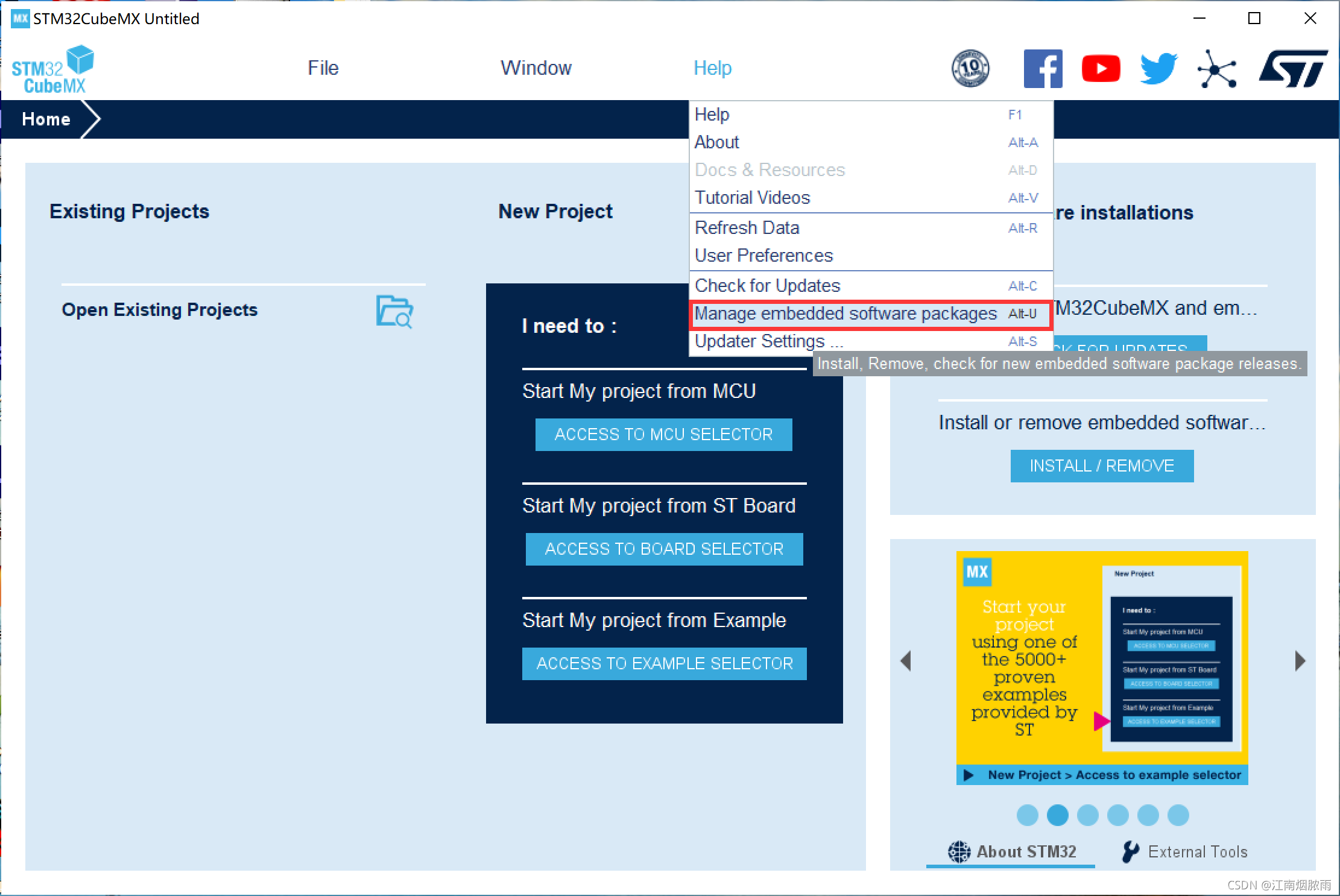

然后在菜单栏点击Help下拉选择Manage embedded software packages。

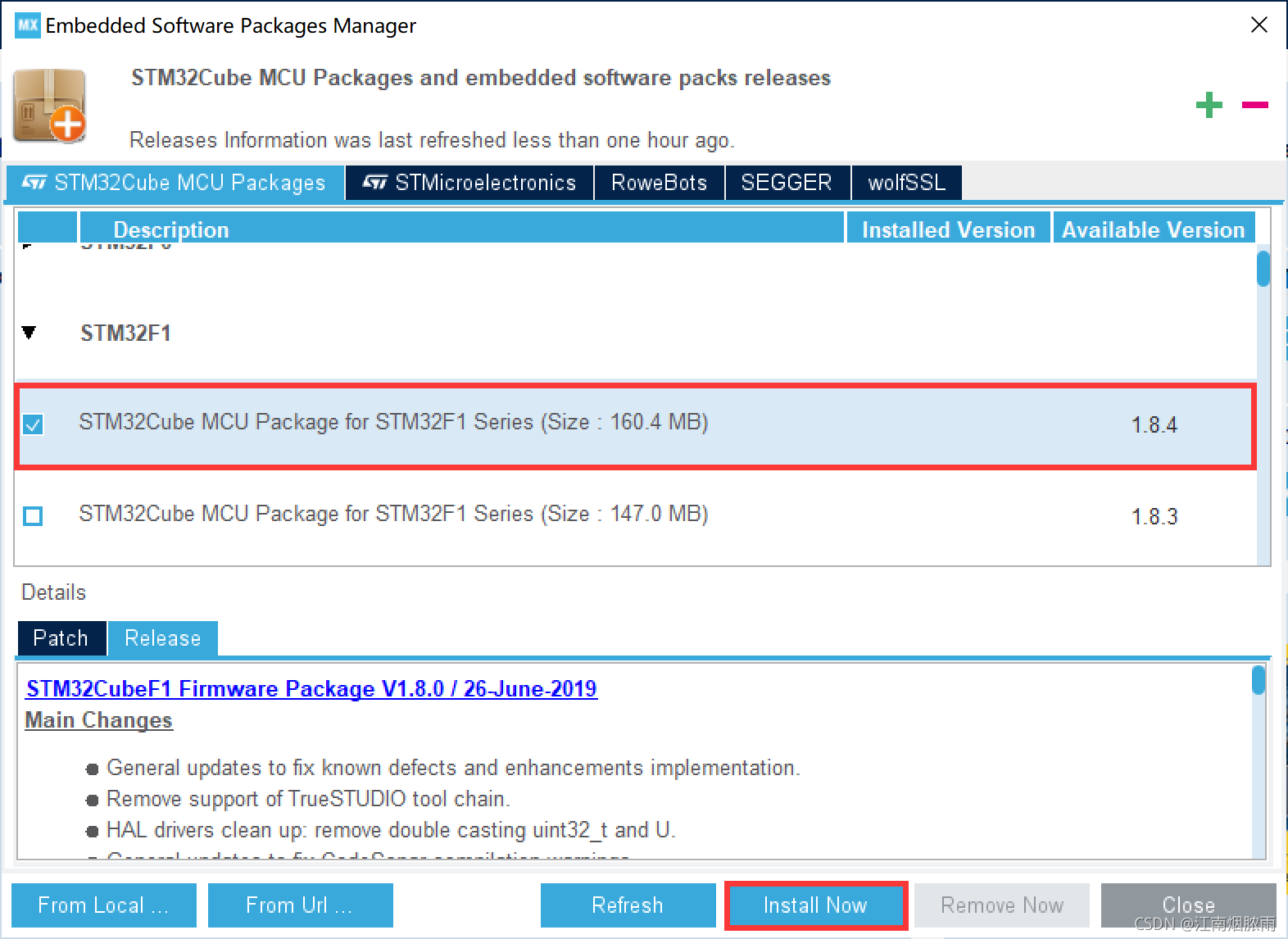

选择对应的STM32芯片的型号，然后点击Install Now

三、STM32CubeMX的简单应用

1.创建工程（New Project）

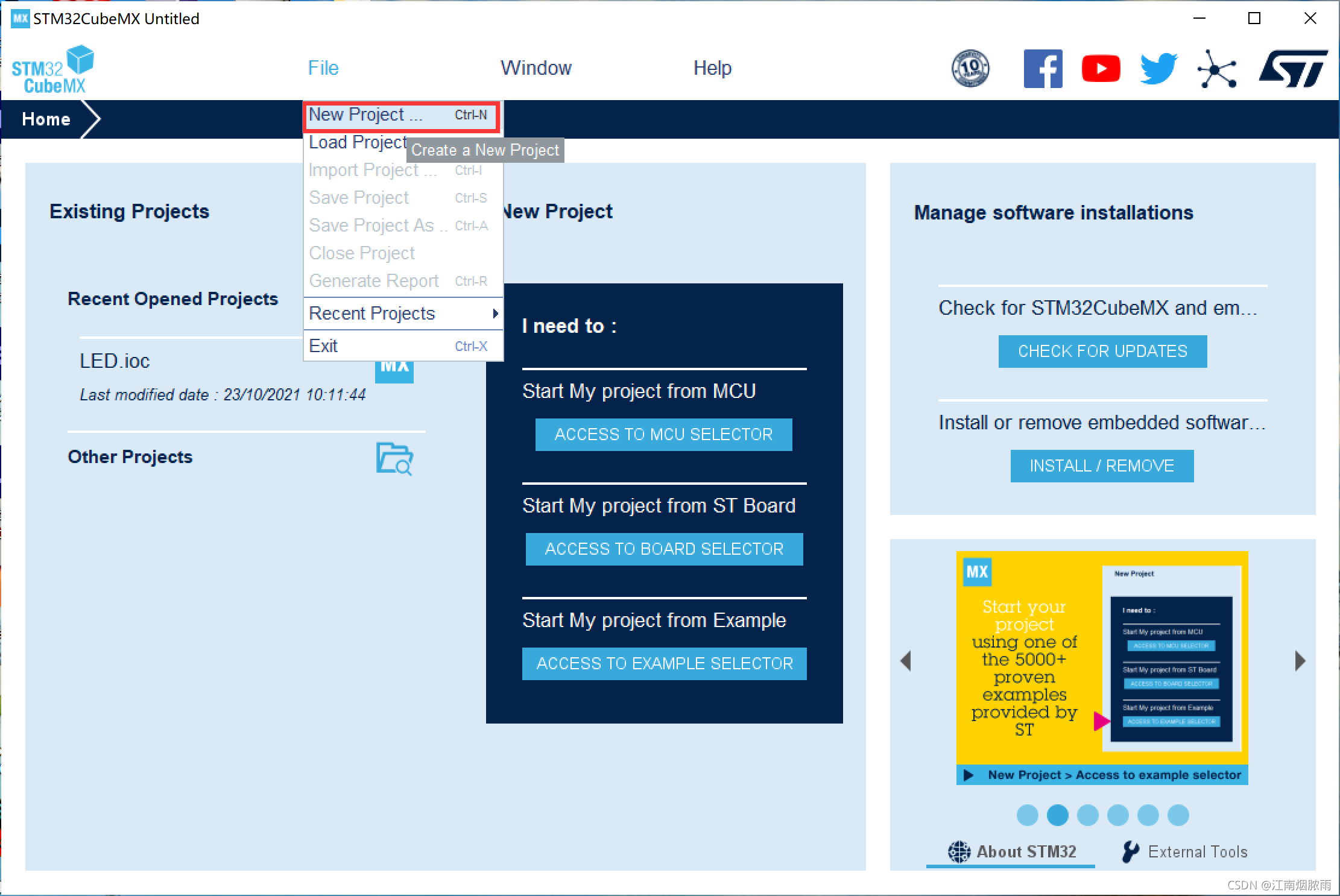

打开STM32CubeMX后，点击菜单栏File，下拉选择New Project…
在这里插入图片描述

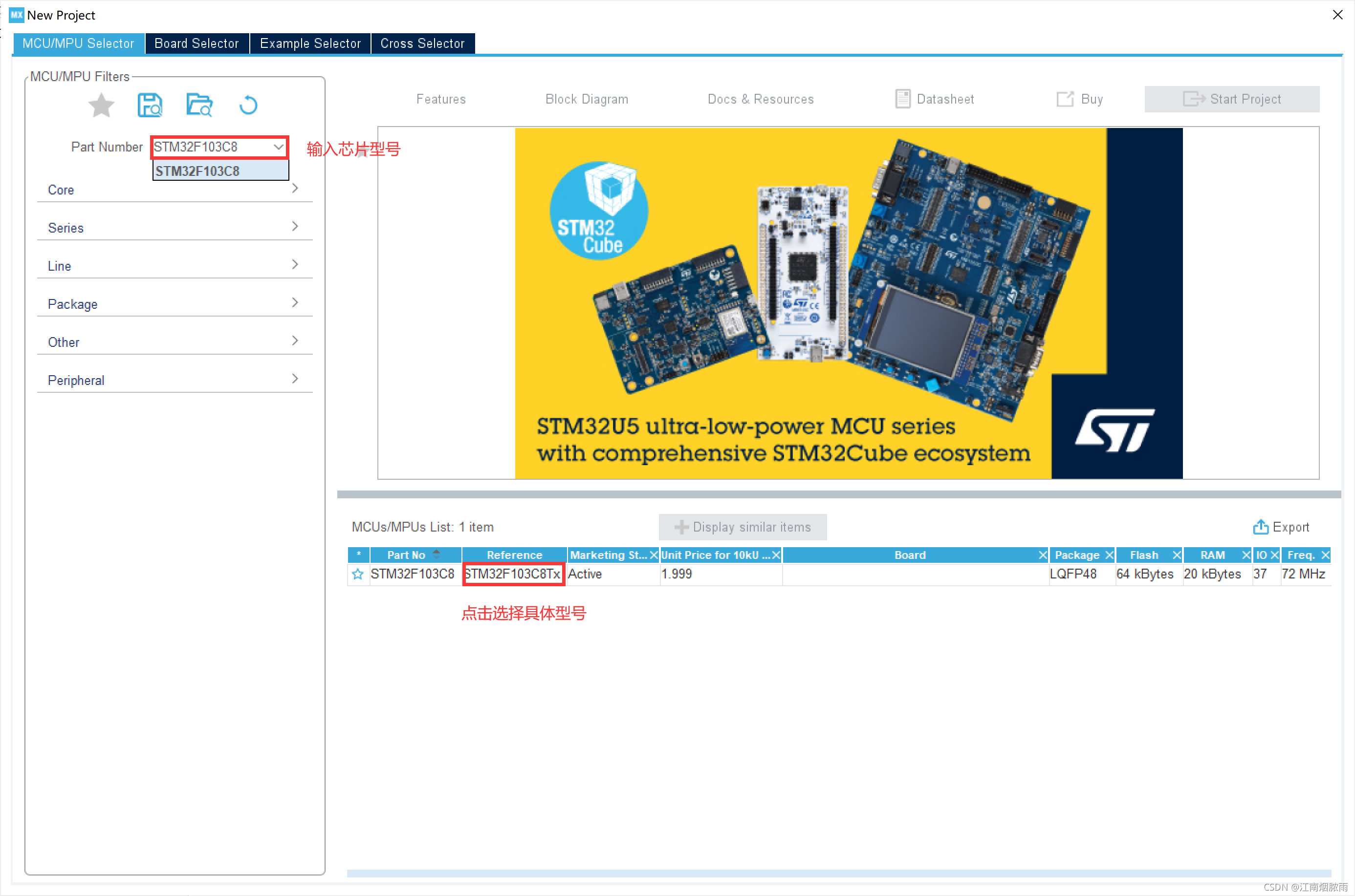

在文本框输入芯片型号，在右边选择具体芯片型号，双击进入图形处理界面

2.引脚配置(Pinout & Configuration)

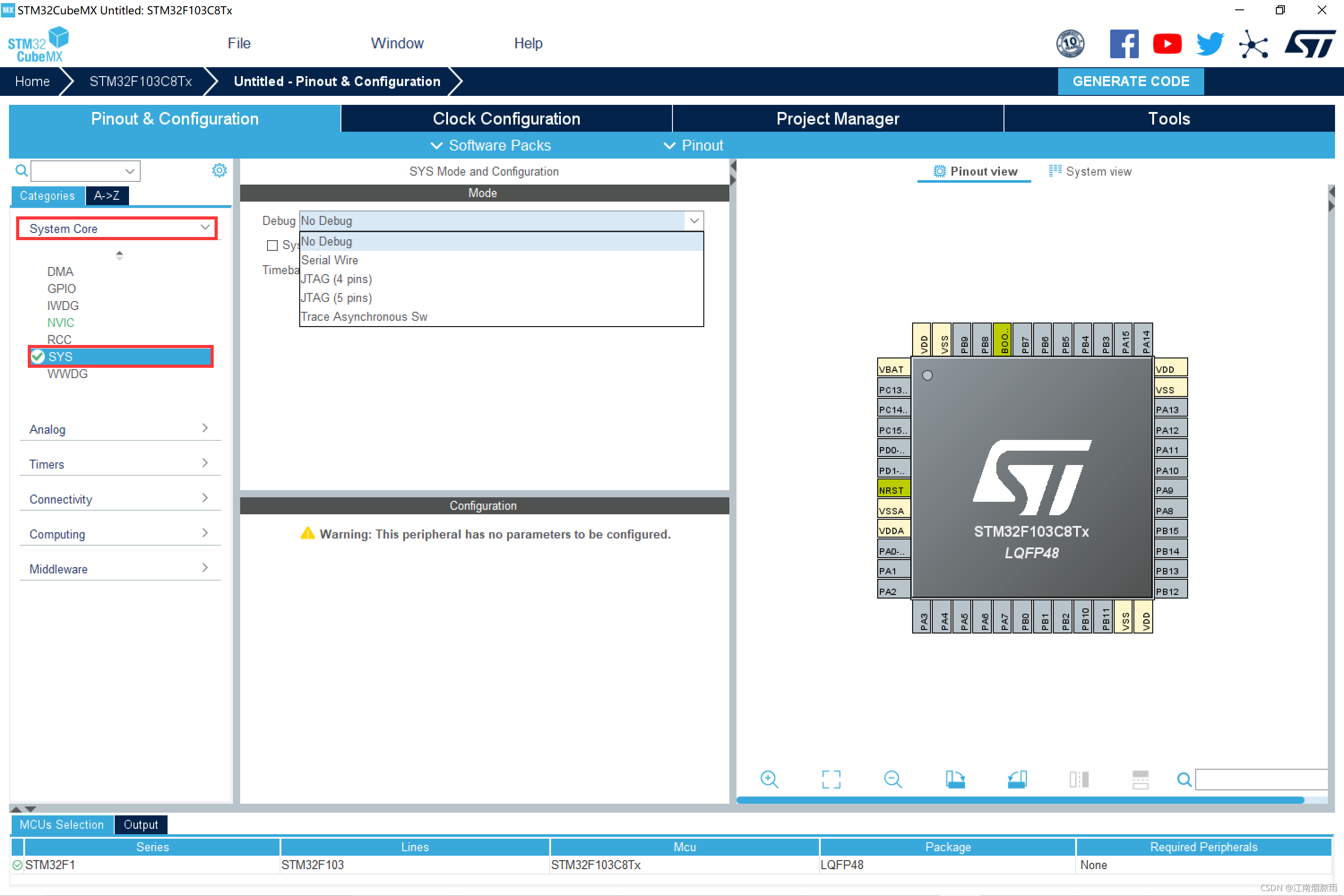

如果使用调试，点击System Core，下拉选择SYS，Serial Wire是SW调试。
在这里插入图片描述

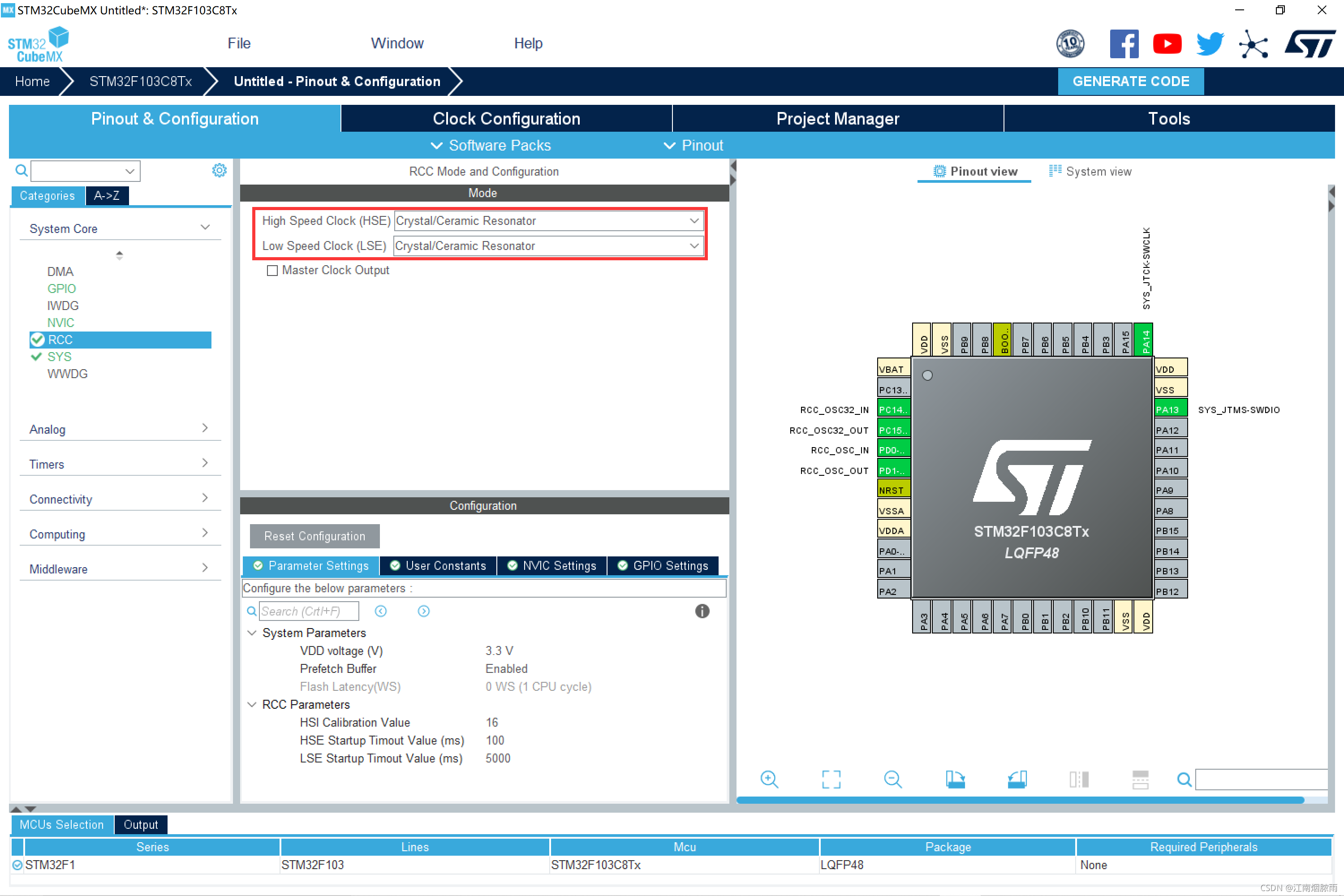

点击RCC，配置时钟，高速和低俗时钟均选择Crystal/Ceramic Resonator（石英/陶瓷晶振）。

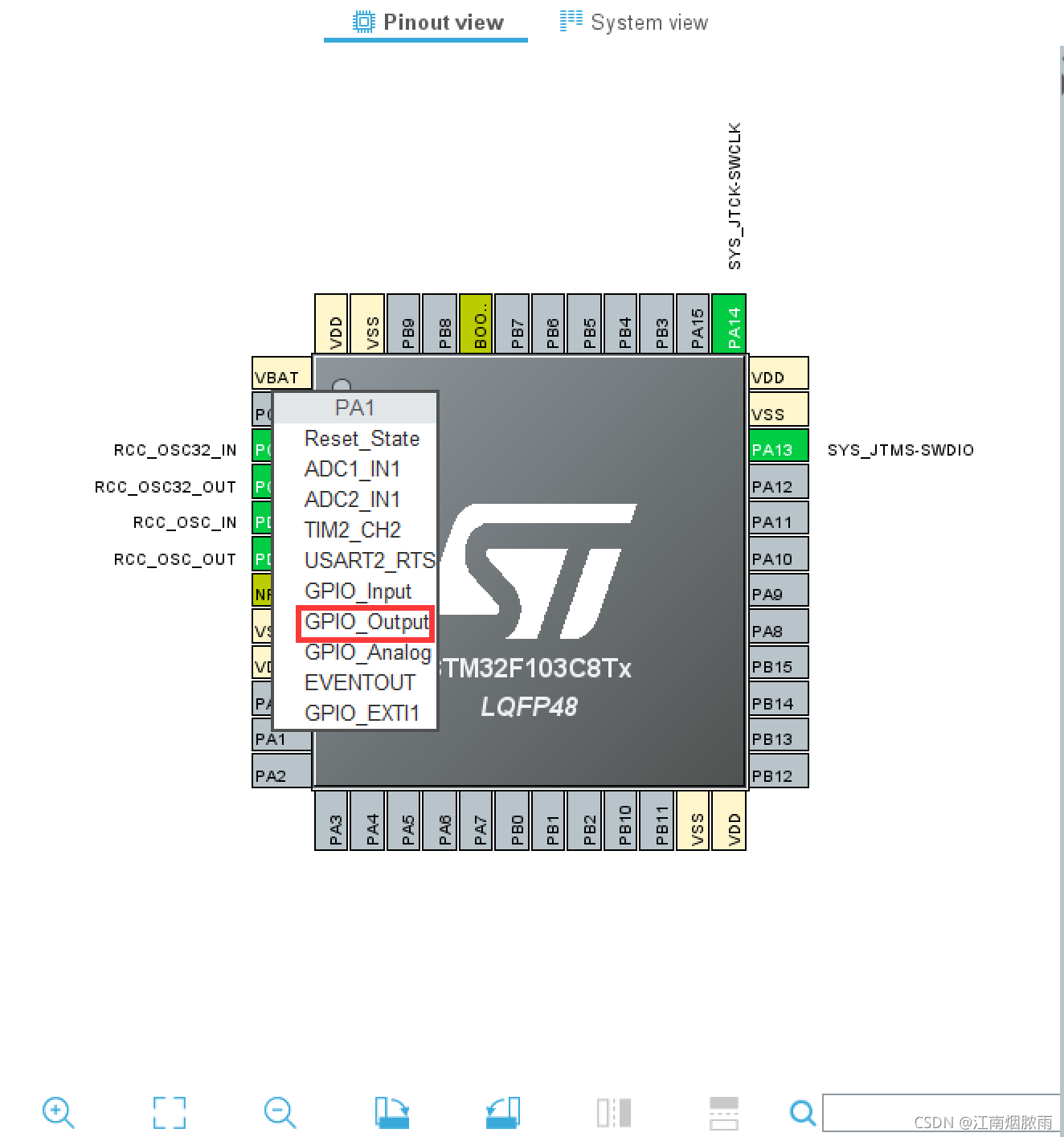

接下来配置GPIO引脚，和上次实验一样，这里我们还是配置A1、A2和A3引脚。左键单击PA1，选择GPIO_Output，对A2和A3进行同样的操作。
在这里插入图片描述

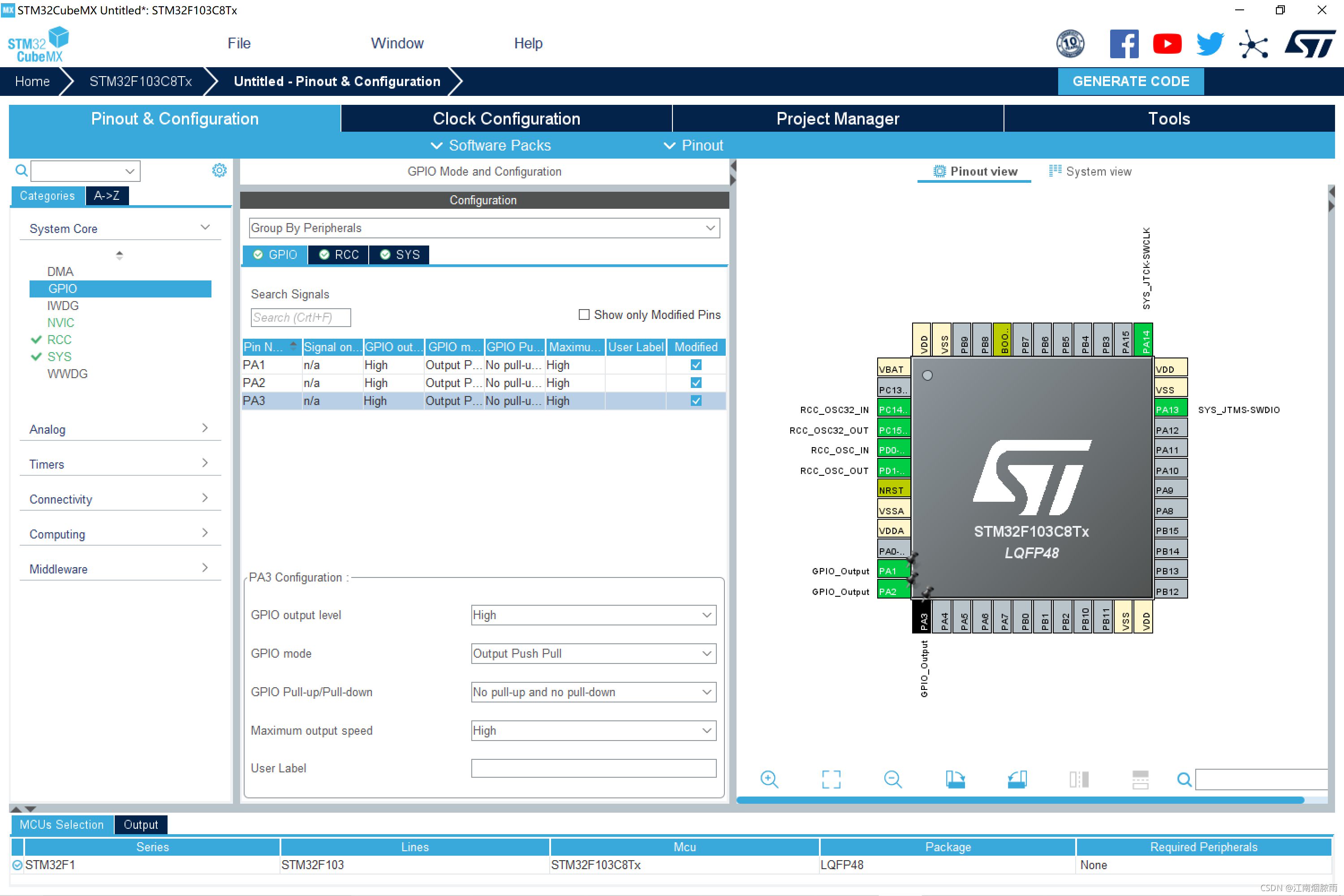

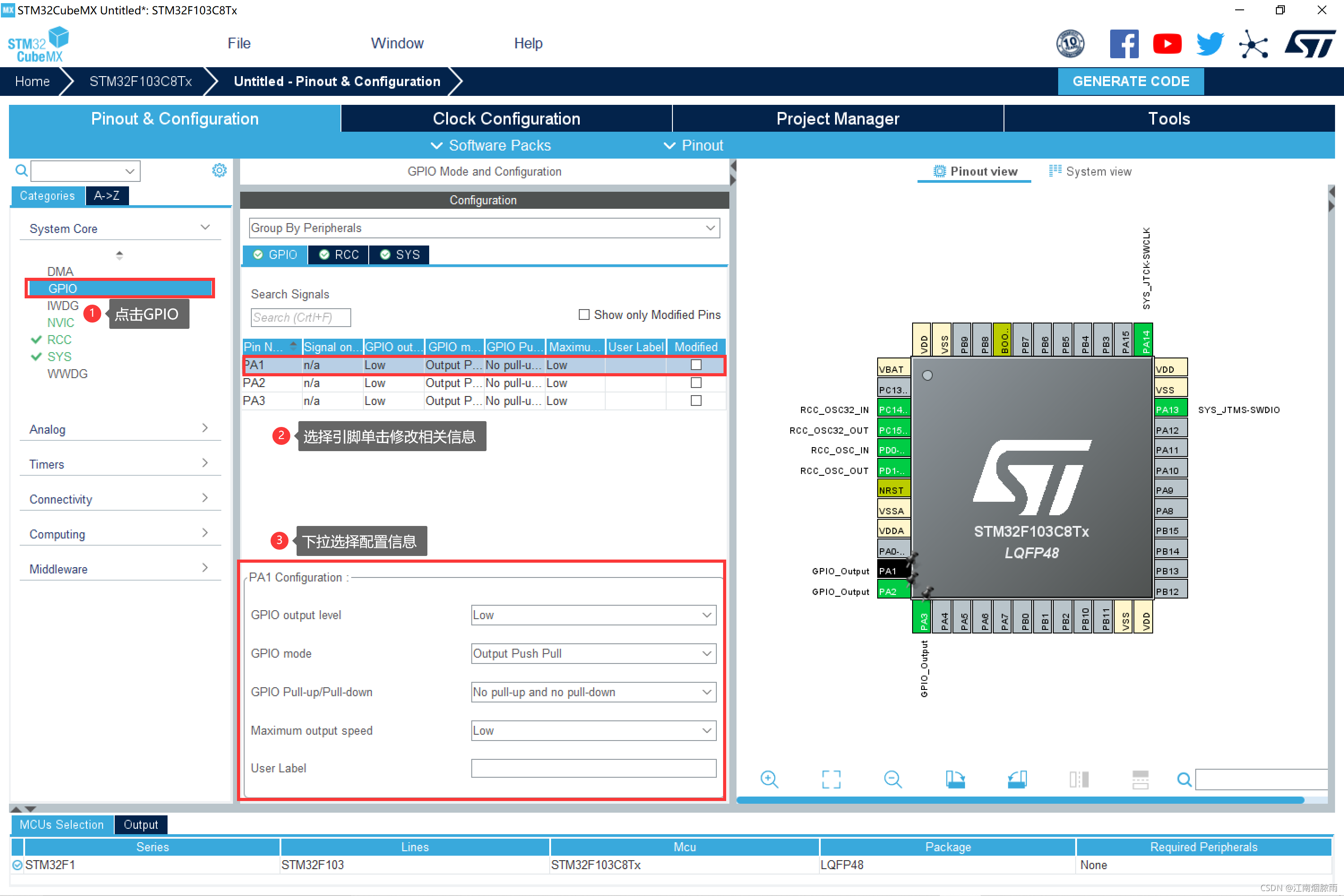

点击System Core下的GPIO，然后单击引脚修改相关信息，通过下拉框选择配置信息。

这里和上次实验一样，初始状态设置为高电平High（默认所有灯不亮），GPIO模式为推挽输出，GPIO Pull-up/Pull-down设置为No pull-up and no pull-down，最大输出功率Maximum output speed设置为高速：High（50MHz）。
在这里插入图片描述

3.时钟配置（Clock Configuration）

时钟配置可以选择默认设置，也可以根据需求和芯片规格选择自己需要的速率。

4.工程管理（Project Manager）

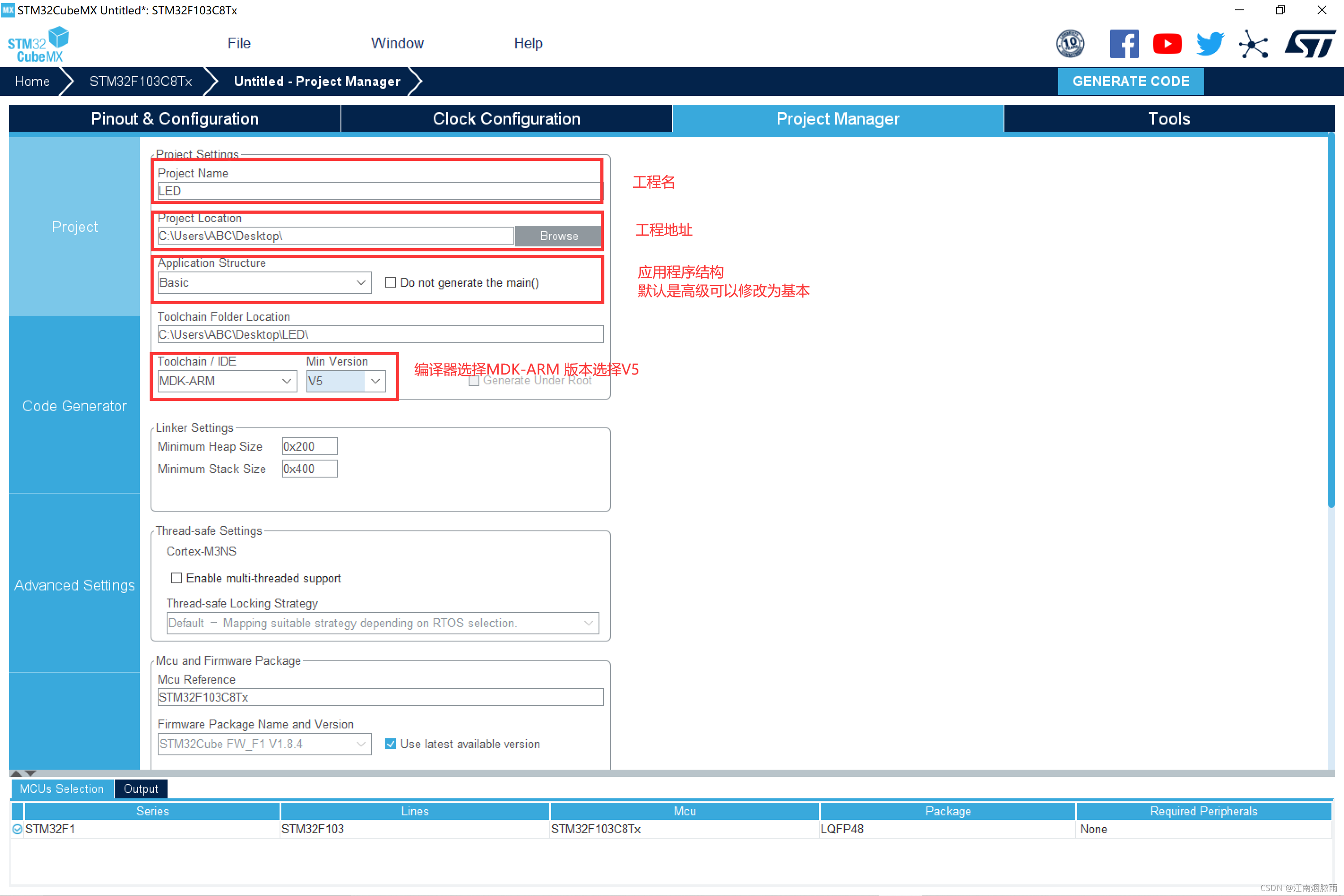

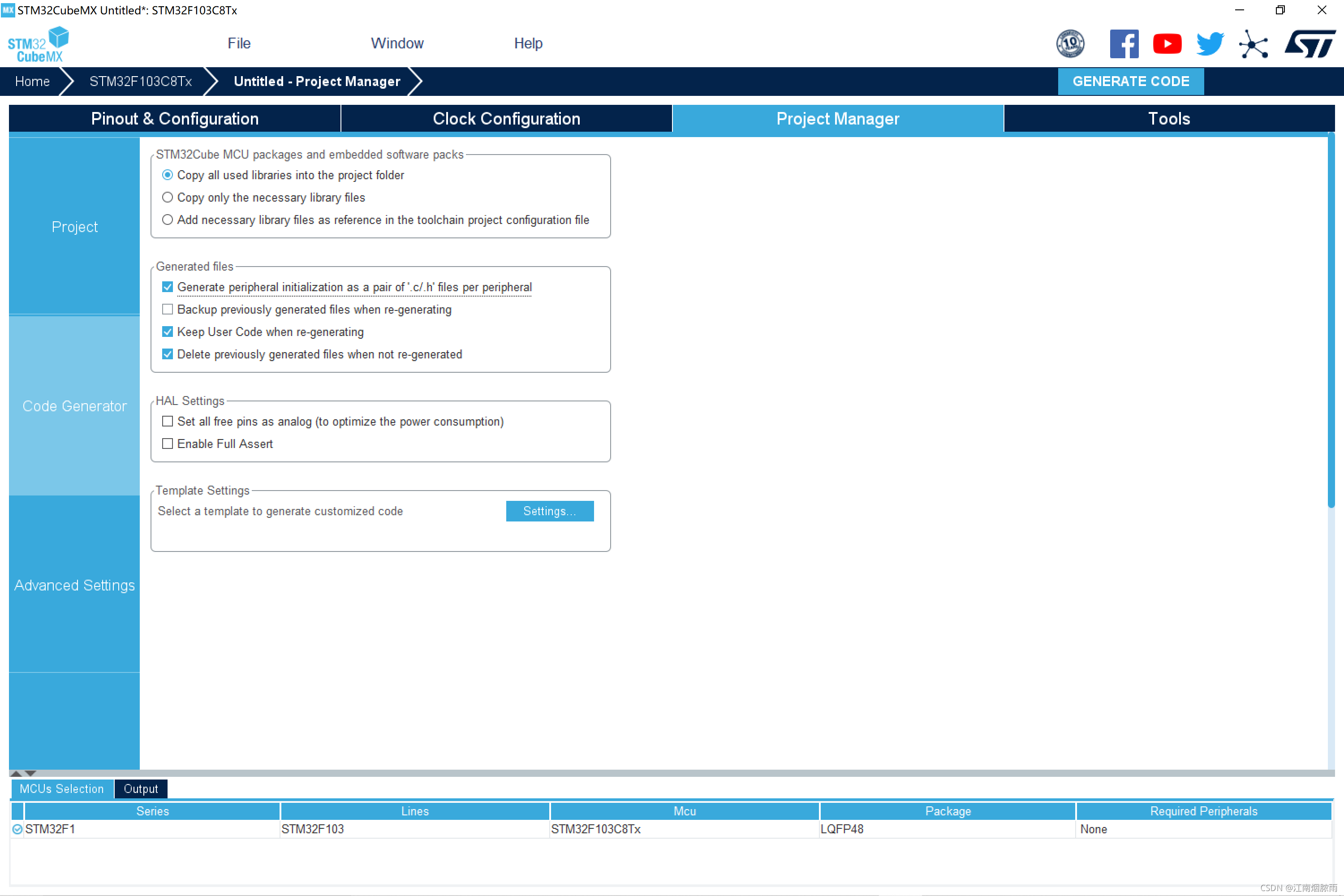

在此页面（Project）可以修改工程基本信息，根据自己需求修改相关信息。如笔者使用的编译器是keil μVision 5，所以选择的编译器是MDK-ARM V5。
在这里插入图片描述
点击左边的Code Generator（代码生成器），可以修改相关设置。

最后点击右上角的GENERATE CODE（生成代码）按钮，生成工程文件可以根据提示打开工程。

5.修改程序

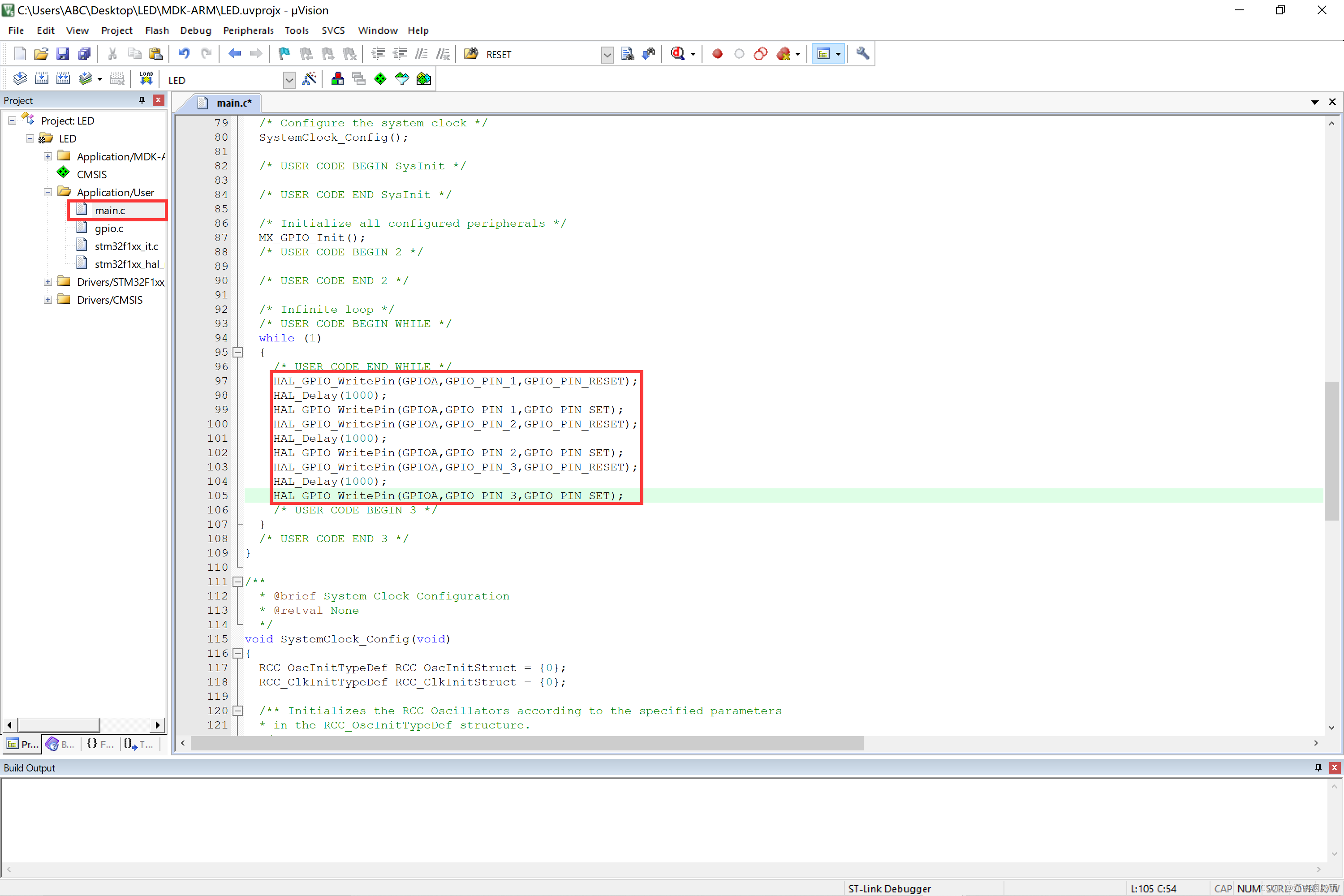

打开main.c主程序，在while(1)循环中添加流水灯效果的代码。实验代码和上一次实验类似，通过控制引脚的电压来实现流水灯效果，实验电路图和相关资料请读者在上一篇博客中查看。
在这里插入图片描述

HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_RESET);
HAL_Delay(1000);
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_SET);
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_2,GPIO_PIN_RESET);
HAL_Delay(1000);
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_2,GPIO_PIN_SET);
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_3,GPIO_PIN_RESET);
HAL_Delay(1000);
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_3,GPIO_PIN_SET);

6.调试检查

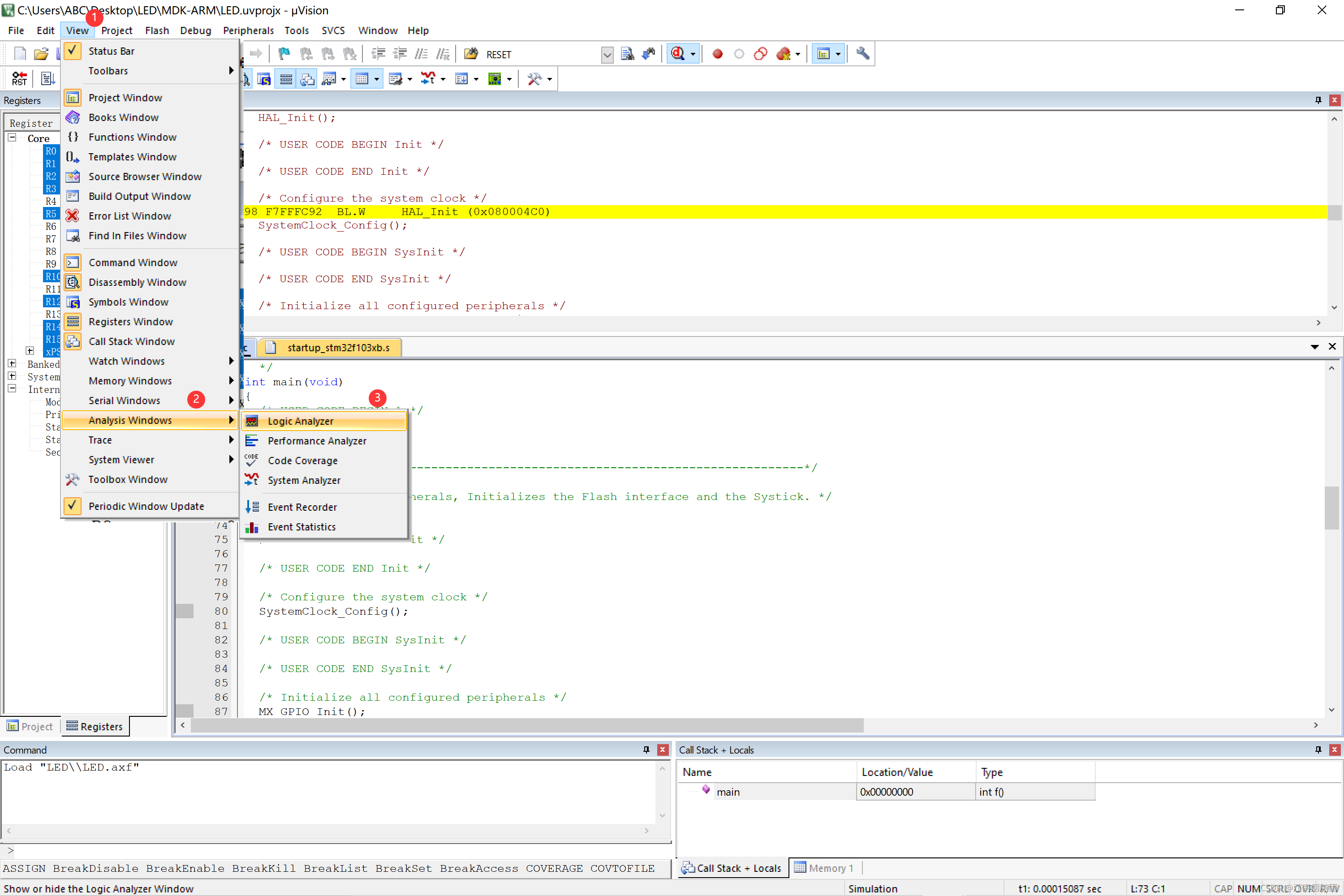

关于如何在keil中调试，可以参考这篇博客Keil环境配置及stm32程序的仿真调试_江南烟脓雨的博客-优快云博客。在调试窗口，点击System Analyzer Windows按钮，或者在View菜单栏下选择Analyzer Windows，从中选择logic Analyzer

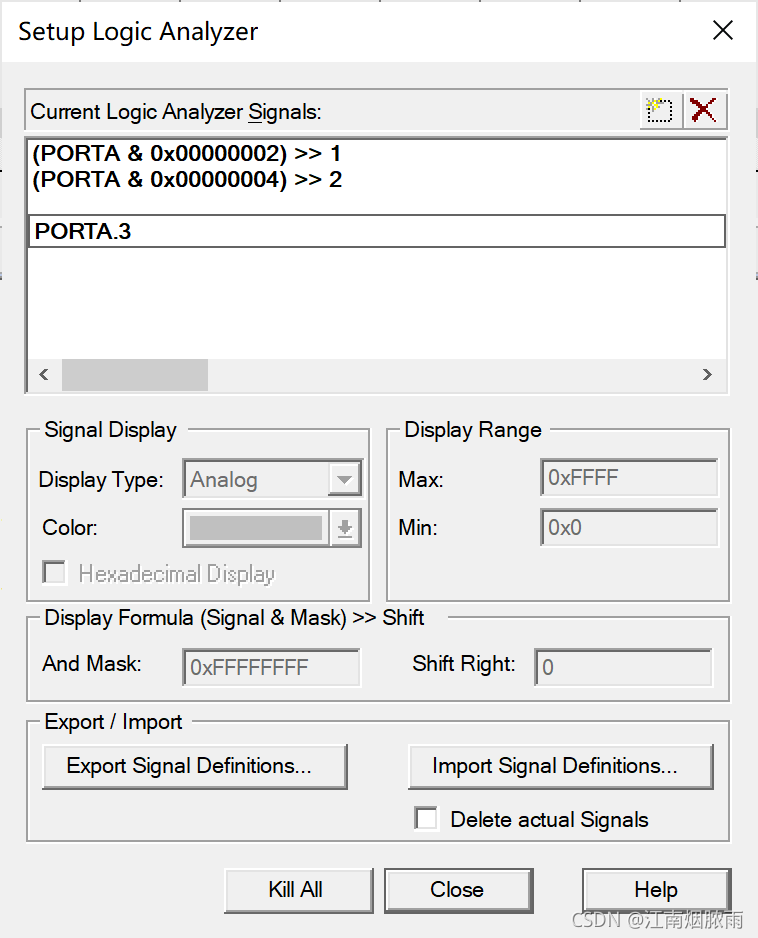

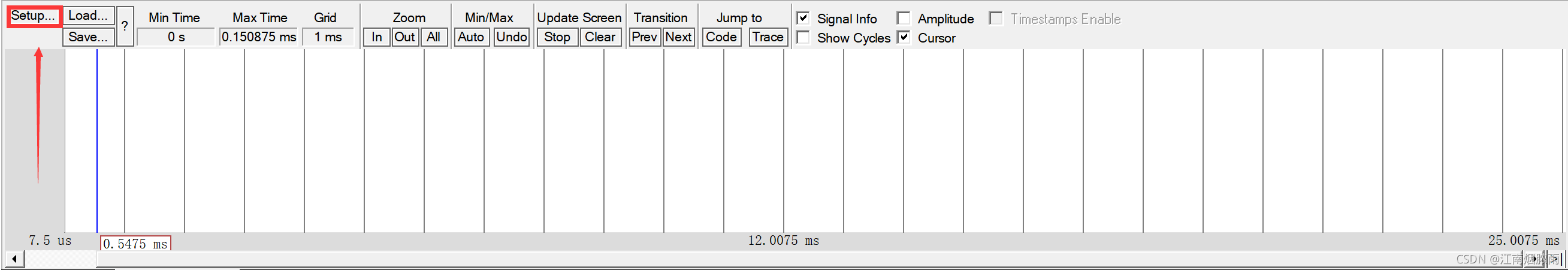

在这里插入图片描述点击Setup

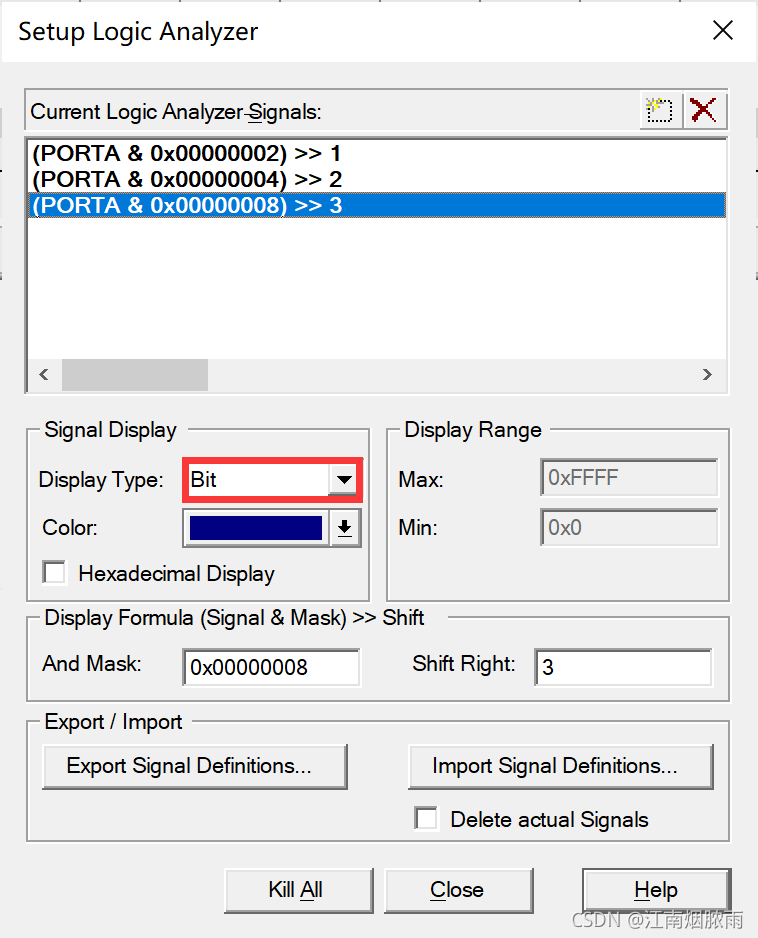

分别输入三个引脚的地址，即PORTA.1、PORTA.2和PORTA.3。

将显示类型全部改为Bit。

关闭后，点击运行。

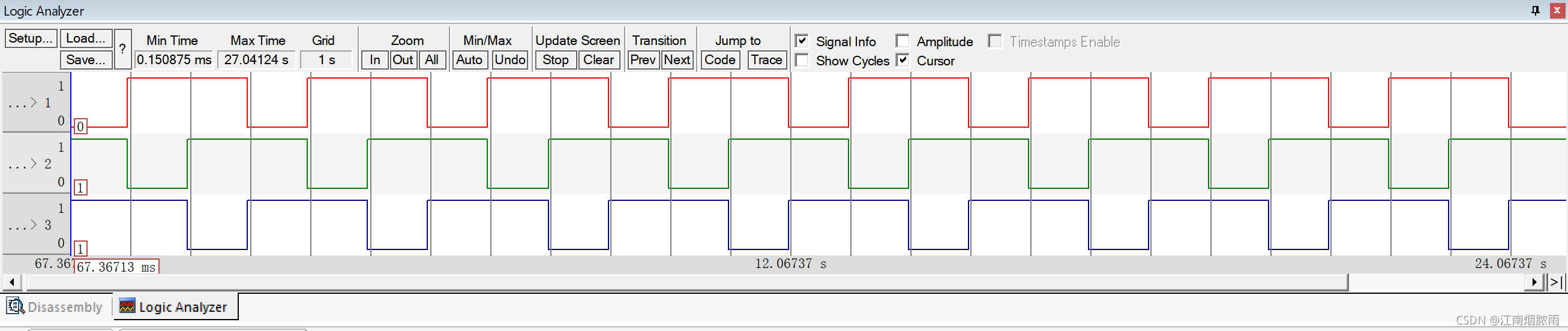

观察波形，符合预期，实验成功。
