LLC谐振变换的一些总结

本文深入解析LLC变换器中高频变压器的能量传递机制。详细阐述了二极管导通条件与励磁电感电压的关系,以及谐振电路在不同阶段的工作状态。通过分析谐振电流、励磁电流及反压作用,揭示了LLC变换器如何实现高效能量转换。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

LLC变换器中的高频变压器是一直工作的,但是变压器是否能将能量从原边传送到副边是存在条件的。假设,输出电压恒定。二极管的导通与否,决定了能量是否可以传递。二极管导通的条件取决于励磁电感上的电压。直接上图。

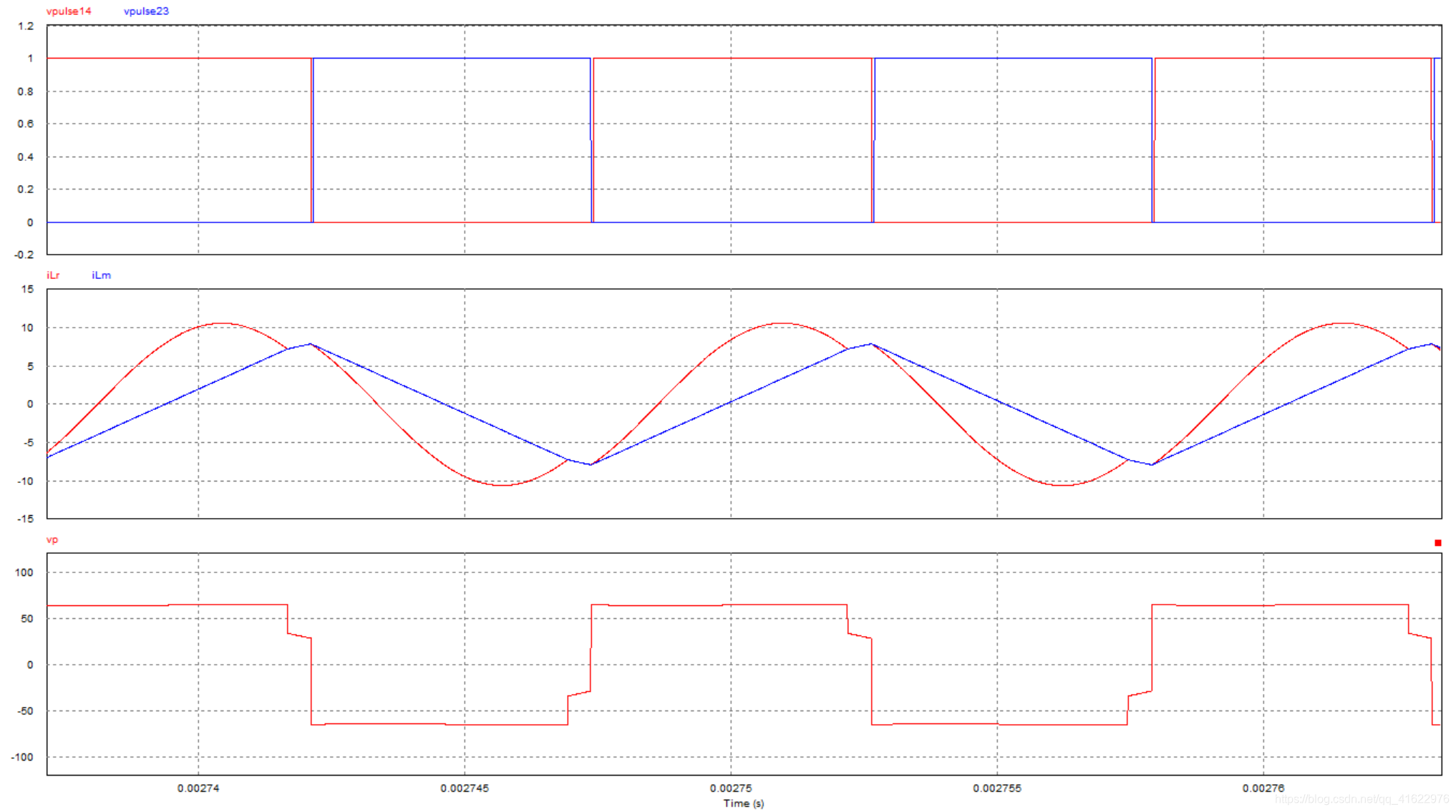

波形图
如上图所示:vpluse14与vpluse23代表了两个桥臂的驱动波形。iLr与iL代表了谐振电感(谐振电容)上的电流与励磁电感上的电流。vp代表了励磁电感上的电压。
当谐振电路输入电压为Vin时,Cr与Lr谐振,Lm的电压被钳位。谐振电压是:输入电压减去折算的输出电压。谐振电流上升,励磁电流也上升,当两者相等时,变压器副边二极管电流为0,二极管关闭。Lm不被钳位,与Cr,Lr一块谐振。此时,Lm上的谐振电压是比折算的输出电压低的,所以,二极管不会再次导通。电感的电压取决于电流的变化率,当Lm也参与谐振时,谐振频率大大降低,电流变化率也随之降低,所以,Lm上的电压比折算的输出电压低。LLC一起谐振直到死区的到来,所有桥臂全部关断,电感要续流,Lm产生反压,使谐振电流流向电源,产生反压的一瞬间,由于反压较高,会使另一个二极管导通,Lm再次被钳位,钳位电压是 负的折算输出电压,Lm电流下降,而谐振电流续流至电源的前提是,MOS管的反并联二极管导通,反并联二极管导通的前提是反并联二极管的电压要由负值变换成0,反并联二极管存在负压的原因是MOS管存在级间电容,死区时,谐振电流先使级间电容放电,级间电容放电就意味着可以ZVS。放电结束后,谐振承受的电压是 -Vin, 直到另一个桥臂导通,导通之后承受的电压也是-Vin。后面的过程以次类推。
