Allegro测量、抓取、双单位显示

阿里狗测量、抓取、双单位显示

1、执行菜单命令Display-Measure，然后在测量的两个端点处进行点击，就会弹出测量结果的窗口;
2、该命令可以搭配snap pick to进行精确定位，在执行测量命令之后，单击鼠标右键选择“snap pickto”命令;
Segment Vertex:抓取线段的端点;
Segment Midpoint:抓取线段的中点;
Segment:抓取线段;
Shape center:抓取铜皮的中心;
Arc/Circle Center:抓取圆弧或者圆的心;
Symbol origin:抓取器件的原点;
Symbol center:抓取器件的本体中心;
Pin:抓取焊盘:
Via:抓取过孔。

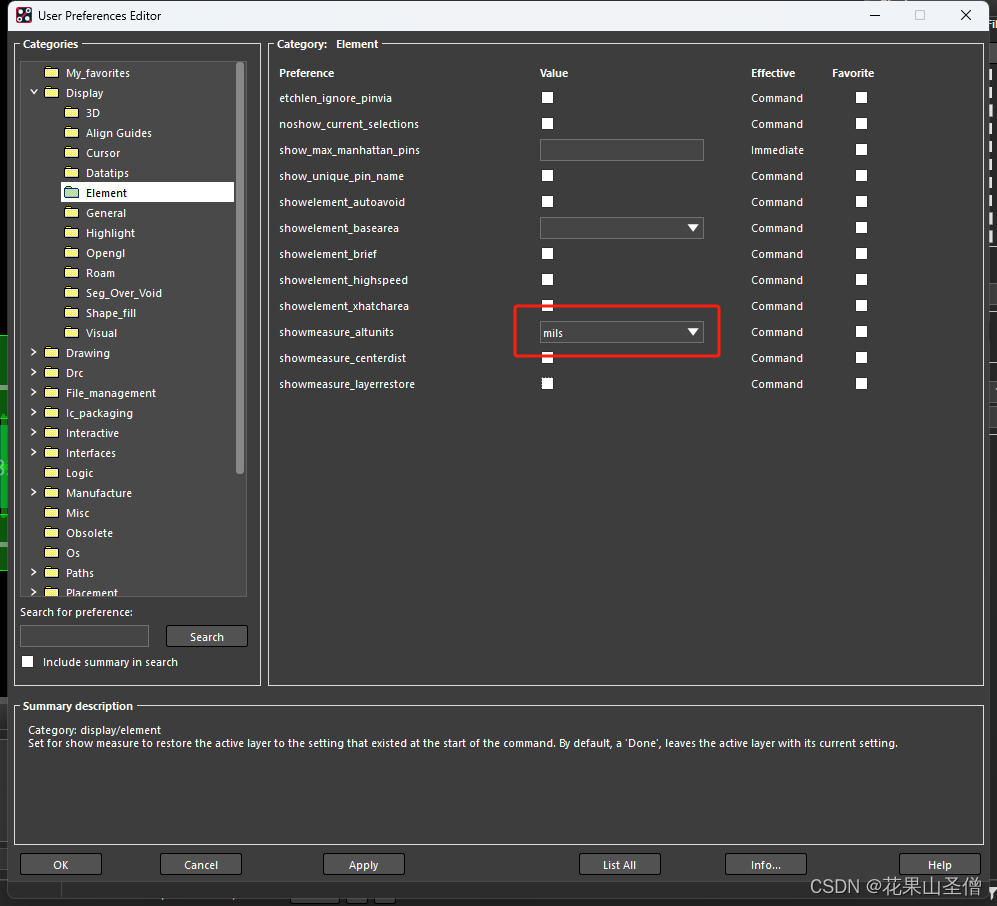

3、执行菜单命令，Setup-User Preferences，进行用户参数的设置，在左侧边栏中选择Display选项，在子菜单栏中选择Element选项，右侧找到showmeasure altunits置另一种单位，可以实现测量双单位显示。
