同步时序逻辑电路

分类

• 按逻辑功能不同分为：RS触发器、D触发器、JK触发器、T触发器。
• 按触发方式不同分为：电平触发器、边沿触发器和脉冲触发器。
• 按电路结构不同分为：基本RS触发器和钟控触发器。
• 按存储数据原理不同分为：静态触发器和动态触发器。
• 按构成触发器的基本器件不同分为：双极型触发器和MOS型触发器。

存储元件：锁存器

SR 锁存器(RS 锁存器)

进化历史

1. 不稳定状态

2. 稳定状态但是不可控

3. 控制记忆状态

4. 换个方向看看

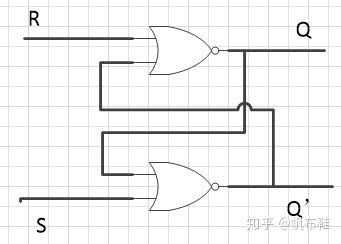

组合逻辑图

Bug：

1. 能够控制记忆，但是有非法态。
2. 整个系统不受控，一直都在工作。
   参考链接
   参考链接

D 锁存器

D锁存器（D Latch）完全是在SR锁存器的基础上发展得来的。

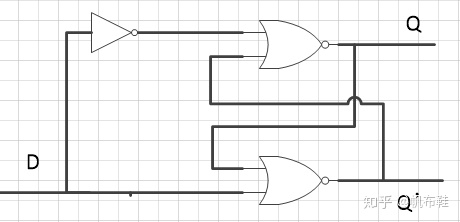

既然SR锁存器是可以通过调整输入，来得到两种固定的输出状态。但是它存在的问题是需要有两个输入，那么能不能将SR锁存器的功能使用仅一个输入来进行切换，我们只需加一个非门即可。

那现在的问题是，只要有输入S/R的状态（或者是D的状态），就会有输出状态的变化，无法区分到哪一种状态的变化是有用的，因此需要加入使能端，也就是 ENABLE端口。

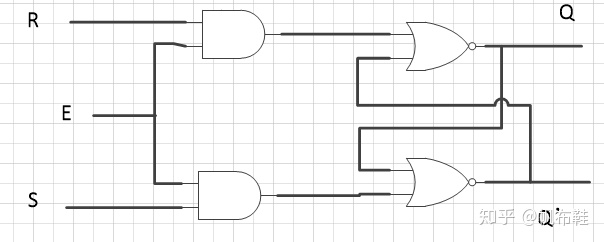

加入ENABLE的SR锁存器
加入ENABLE之后，从电路上可以很容易看出，想达到同之前的SR Latch一样的状态输出，必须要是E=1，那也就是说，可以认为设置ENABLE的状态，来确保该状态是否为有用的信息。

该电路可以使用74LS08（与门）+74LS02（或非门）来实现

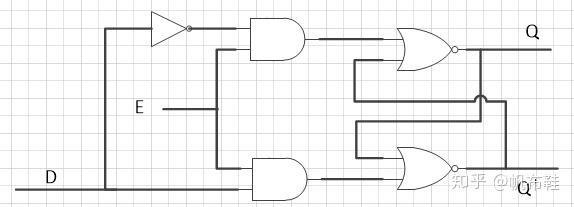

加入ENABLE的D锁存器
这个电路就叫做D Latch，或者是叫做Data锁存器，它在计算机的内存和寄存器中是最基础的存储元件。这一个电路就可以存储1 bit的数据，并且是只有当E=1的情况下，才能够向计算机中写入数据。

D锁存器转载链接

存储元件：触发器

触发器

边缘触发 D 触发器
