Interface相关

DUT这边的Interface定义：

interface    aa_bb_if();
                logic                    a2b_rsp_vld                        ;
                logic    [   1:0]        a2b_rsp_ts                         ;

 modport    a2b(
    output  a2b_rsp_vld ,
    output  a2b_rsp_ts
);

 modport    b2a(
    input  a2b_rsp_vld ,
    input  a2b_rsp_ts
);

endinterface

验证环境这边对应的Interface定义：

interface dv_aa2bb_interface (input bit clk, input bit rst_n);

	parameter setup_time = 0.01;//ns
	parameter hold_time  = 0.01;//ns

	logic  [ 0:0]    aa_bb_rsp_vld;
	logic  [ 1:0]    aa_bb_rsp_ts; //

	clocking driver_cb @(posedge clk);
		default input #setup_time output #hold_time;
        output       aa_bb_rsp_vld;
        output       aa_bb_rsp_ts;
	endclocking: driver_cb

	clocking monitor_cb @(posedge clk);
		default input #setup_time output #hold_time;
        input        aa_bb_rsp_vld;
        input        aa_bb_rsp_ts;

	endclocking: monitor_cb

	modport drv_cb(clocking driver_cb);
	modport mon_cb(clocking monitor_cb);

	`ifdef ASSERT_ON
	 //----------------add your assertion of interface here -----------------//
	 //    property err_valid;
	 //         @(posedge clk) $rose(err) |=> $fell(valid);
	 //    endproperty
	 //    assert_err_valid: assert property(err_valid);
	`endif

endinterface: dv_aa2bb_interface

top_tb层的例化连接：

module  top_tb（）；

//......

aa_bb_if     aa2bb_if     ;

XX_DUT   U_DUT(
.clk   (clk),
.u_aa_bb_if (aa2bb_if     )
);

`include "top_if.sv"



endmodule

top_if的连接：

dv_aa2bb_interface    u_dv_aa_bb_interface[1] (.clk(`TOP_TB.clk),.rst_n(`TOP_TB.rst_n));

//这里还有一个关键步骤：interface的句柄赋值给 virtual interface并set给对应组件；
virtual dv_aa2bb_interface     vir_dv_aa_bb_interface[1]；
vir_dv_aa_bb_interface = u_dv_aa_bb_interface；
foreach(vir_dv_aa_bb_interface[i])begin
    uvm_config_db #(virtual dv_aa2bb_interface )::set(null, $sformatf("uvm_test_top.env.m_aa_bb_agent[%0d]*",i), "bus",vir_dv_aa_bb_interface[i]);
end


//assign：右边是驱动源
assign `TOP_TB.aa2bb_if.a2b_rsp_vld       = u_dv_aa_bb_interface[0].aa_bb_rsp_vld   ;
assign `TOP_TB.aa2bb_if.a2b_rsp_ts        = u_dv_aa_bb_interface[0].aa_bb_rsp_ts  ;

---

还有一种场景是环境代码都是直接放到pakage里面：

1）interface定义同上；

2）interface文件在filelist中，要放到声明interface文件的前面编译；

3）top层：

 4）refm层：

---

一般做到interface的东西：

• 接口覆盖率；
• 断言检查vld有效时，data不是X/Z态；复位无效时，没有vld有效报文输出；

---

 一些问题记录：

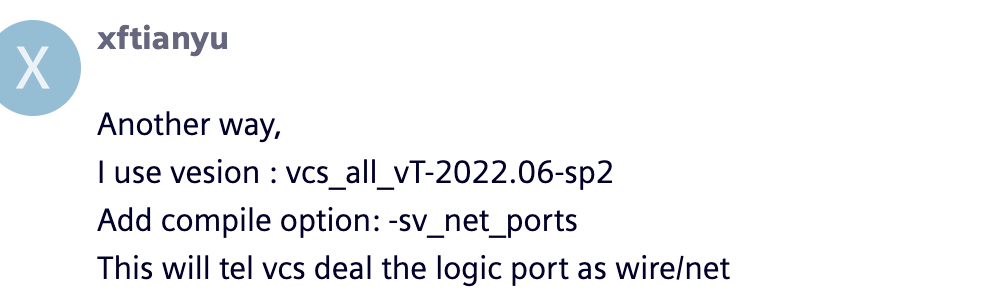

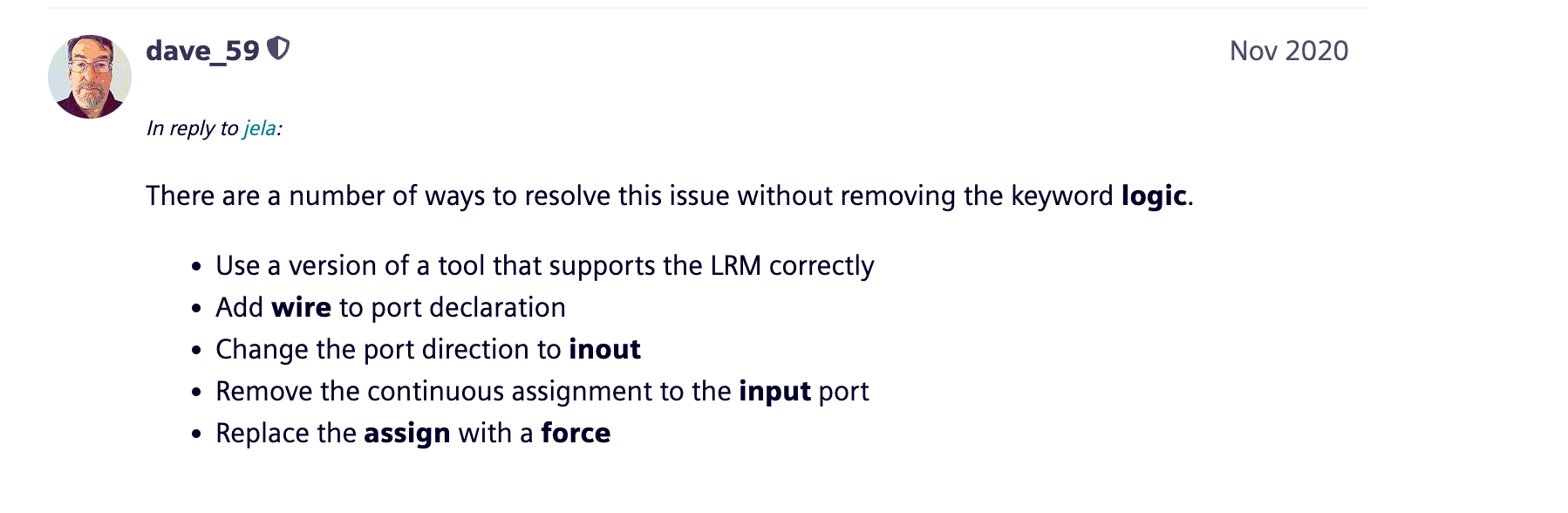

记录：如果interface里面的信号声明用了logic，可能会被定义成变量类型，而不是wire类型，在顶层assign连接时会有报错。不能驱动一个variable。

Input port cannot be driven - #4 by stas2005 - SystemVerilog - Verification Academy

我向 Synopsys 提交了一个案例，这是我得到的答复。希望可能对其他人有所帮助。



从下面的（LRM，语言参考手册）可以看出，对声明为输入端口的变量进行赋值是不允许的。
23.3.3.2 变量的端口连接规则
如果端口声明使用变量数据类型（variable data type），则其方向控制实例化时的连接方式，规则如下：
— 输入端口可以连接到兼容数据类型的任意表达式。当变量连接到输入端口声明时，隐含持续赋值（continuous assignment）。对声明为输入端口的变量进行赋值是非法的。如果未连接，该端口应具有对应数据类型的默认初始值。



当在addr的端口声明中使用logic时，addr变为变量（非线网类型）。当省略logic时，addr变为线网类型，此时直接对其赋值是合法的。



你可以通过两个实验验证：省略logic时，addr变为wire（线网）类型。

module A (
input [31:0] addr ///<— 省略logic
//input logic [31:0] addr
);
wire [31:0] addr; ///<---- 无错误！合法
logic [31:0] addr; ///<— 错误！非法
wire [31:0] addr_local;
assign addr_local = addr;
endmodule
