VCS和UVM常用编译选项

VCS编译选项

-full64	在64bit模式下编译、仿真，用于64位操作系统
-j8	指定编译器可以并行编译的进程数为8
-timescale=1ns/1ps	指定仿真时间和精度
-y <dir_pathname>	指定verilog库路径
+libext+.v+.V+.sv+.svh	识别.v、.sv、.svh等多种格式文件
-sverilog	支持system verilog 语法的编译选项
-f xxx.lisf	指定包含所有设计文件列表的文件名
-top test	设置顶层模块为test。（指包含DUT和TB的top？）
-l  xx.log	编译log输出到指定的文件xx.log
+define+XX_MACRO	定义一个宏变量XX_MACRO，可作用到dut或tb文件中。也可以具体给这个宏定义一个具体的值：+define+XX_MACRO = 9
+incdir+/xx/xx/	指定 `include指令使用的包含文件的目录，可以指定多个
-M	使能增量编译，即编译时只对修改的文件进行重新编译
-Mdir=<directory>	指定一个目录让VCS存储编译产生的文件，默认是csrc
-Mlib=<directory>	指定一个目录让VCS搜索某个模块是否需要重新编译。与-Mdir配合，可以实现不同模块的增量编译。
-Mupdate[=0]	默认情况下，VCS编译时会覆盖上次编译生成的makefile。如果想保留上次的makefile，使用-Mupdate=0；如果不带=0，则进行增量编译，并覆盖上次的makefile。
-noIncrComp	关闭增量编译
-notice	`-notice`是VCS编译器的一个选项，用于控制编译过程中的警告信息的显示方式。 通过使用`-notice`选项，您可以获得更多关于编译和仿真过程的信息，并且能够找到潜在的问题或改进的建议。这对于调试和优化设计非常有用。
-R	编译完成后立即执行simv命令进行仿真；（一般还是先编译，再仿真；方便debug和调试）
+memcbk	使能多维数组变量的回调。为了可以查看多维数组变量的波形（vcs默认是不能查看多维数组或memory型变量）
+warn=none	忽略所有warning，不予显示
+warn=all	显示所有warning
-debug_access+all
-debug_all	将debug的信息全部保存下来，如波形文件等
-debug 或 -debug_all	使能UCLI命令行
-kdb	选项在执行仿真时，打开KDB调试模式，以便可以通过命令行进行交互式的调试操作。
-cm <options>	指定覆盖率的类型，包括：line（行覆盖）、cond（条件覆盖）、fsm（状态机覆盖）、tgl（翻转率覆盖）、path（路径覆盖）、branch（分支覆盖）和assert（断言覆盖）。如果包括两种或以上的覆盖率类型，可用“+”，如-cm line+cond+fsm+tgl
-cm_assert_hier <filename>	将SVA覆盖率统计限定在文件列表中指定的module层次
-cm_cond <arguments>	进一步细化条件覆盖率的统计方式，包括：basic,std,full,allops,event,anywidth,for,tf,sop等选项。
-cm_count	在统计是否覆盖的基础上，进一步统计覆盖的次数
-cm_dir <directory_path_name>	指定覆盖率统计结果的存放路径，默认是simv.cm
-cm_hier <filename>	指定覆盖率统计的范围，范围在文件中定义，可以指定module名、层次名和源文件等。
-cm_log <filename>	指定仿真过程中记录覆盖率的log文件名
-cm_name <filename>	指定保存覆盖率结果的文本文件的名称
-o <name>	指定编译生成的可执行文件的名称，默认是simv
+v2k	支持Verilog-2001标准
+vcs+initmem+0/1/x/z	初始化设计中所有存储器的值
+vcs+initreg+0/1/x/z	初始化设计中所有寄存器的值
+vcs+lic+wait	一直等待license
+nospecify	是一种仿真运行时的选项。它用于控制VCS在仿真过程中如何处理Verilog中的`specify`块。 `specify`块是一种用于描述和约束时序电路中时序行为的特殊语言结构。它可以定义信号的时序延迟、校准和约束规则等。在仿真过程中，通常使用`specify`块进行时序约束的模拟。 ，当我们希望对设计进行功能仿真或性能分析时，并不需要考虑`specify`块中的时序约束，而只关注设计本身的逻辑行为。这时，可以使用`+nospecify`选项告诉VCS在仿真过程中忽略`specify`块。 具体地说，当使用了`+nospecify`选项时，VCS会在编译时将`specify`块从Verilog源代码中移除，并在仿真过程中忽略时序约束，从而将仿真重点放在逻辑行为上。
+notimecheck	是一种仿真运行时的选项。它用于控制VCS在仿真过程中是否执行时序约束的检查。 Verilog中的时序约束用于描述和约束时序电路中的时序行为，例如信号的时序延迟、时钟和数据的关系等。在仿真过程中，VCS默认会执行时序约束的检查，以确保设计是否满足约束规定的时序要求。 然而，有时在进行功能仿真或性能分析时，并不需要进行严格的时序约束检查，而只关注设计本身的逻辑行为。这时可以使用`+notimecheck`选项告诉VCS在仿真过程中跳过时序约束的检查。 具体来说，当使用了`+notimecheck`选项时，VCS会忽略时序约束，不执行相关的检查。这将加快仿真速度，并且更侧重于逻辑行为的仿真。
	上面这2个编译有时候需要加上，之前遇到了自己的makefile跑用例没有问题，但是eman回归就有问题，最后发现是两边的编译选项不一样；
仿真选项（SIM）
+ntb_random_seed
-line	使能VriSim中的单步运行
-ntb	使能ntb（Native TestBench），支持OpenVera验证平台语言结构。
-timescale=<time_unit>/<time_precision>	源代码文件中有的包括timescale编译指令，有的不包括，如果在VCS命令行中，不包括timescale的源代码文件在最前面，VCS会停止编译。使用-timescale选项为这些在前面且又没有`timescale的源文件指定timescale
-override_timescale=<time_unit>/<time_precision>	让源文件统一使用指定的timescale
-pvalues+<parameter_name>=<value>	改变指定参数的值 -pvalue选项支持在编译阶段去更改parameter的值；然后直接在makefile里控制parameter的随机即可
-parameters <filename>	通过文件的方式改变参数的值，参数的路径和改变的值均在文件中定义
+error+<n>	将编译时运行的NTB错误增加到N
-vcd <filename>	指定VCD波形文件名，默认是verilog.dump，会被源代码文件中的$dumpfile覆盖

---

---

分离（块）（编译选项： -partcomp=adaptive_sched    -fastpartcomp=j8

分离编译的优点

（1）拆分成多个线程去并行执行编译，节省了编译时间。-fastpartcom=jn，n代表并行线程的数量
（2）将DUT和TB分成若干partition，未修改的partition不需要重新编译

参考链接：

vcs 分离编译_vcs分块编译_卓麻麻的博客-优快云博客

---

参考：vcs常用仿真选项_lobbiy的博客-优快云博客

---

vcs把verilog文件编译完成后，会生成simv文件；

（跑仿真：./simv -l sim.log）

跑仿真：./simv  +ntb_random_seed=12345  -l sim.log；（自动化脚本中，随机种子一般在makefile里面通过变量SEED传递进来）

vcs的单步仿真：

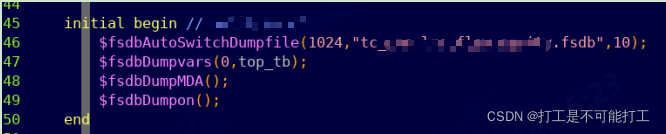

生成波形文件：在top_tb.sv中加入下面这个initial块

把数组型数据生成到波形文件中：

---

-F/-f的区别：

1. -F 使用相对路径索引include的文件。

2.-f  使用绝对路径索引include的文件。

---

UVM常用编译选项：

参考：

UVM实战 卷I学习笔记18——UVM常用宏汇总_菜鸡想要飞的博客-优快云博客https://blog.youkuaiyun.com/weixin_41979380/article/details/121656373UVM实战 卷I学习笔记17——UVM命令行参数汇总_菜鸡想要飞的博客-优快云博客https://blog.youkuaiyun.com/weixin_41979380/article/details/121656117宏与运行时的命令行参数不同。它有两种定义方式，一是直接在源文件中中使用define进行定义：

`define MACRO 100

二是在编译时的命令行中使用如下方式：<compile command> +define+MACRO=100

常见的UVM宏有：

信息打印级别：USER_VCS_RUN_OPTS += +UVM_VERBOSITY=UVM_HIGH

指定用例：+UVM_TESTNAME=xxx_tc

打印出所有的命令行参数：<sim command> +UVM_DUMP_CMDLINE_ARGS

在命令行中设置冗余度阈值：+UVM_VERBOSITY=UVM_HIGH

ERROR到达一定数量退出仿真：<sim command> +UVM_MAX_QUIT_COUNT=6,NO  （6数error数，no是不重载）（<sim command> +UVM_MAX_QUIT_COUNT=<count>,<overridable>
）

设置全局的超时时间：<sim command> +UVM_TIMEOUT="300ns, YES"

打开phase的调试功能：<sim command> +UVM_PHASE_TRACE

打开objection的调试功能：<sim command> +UVM_OBJECTION_TRACE

打开config_db的调试功能： <sim command> +UVM_CONFIG_DB_TRACE

 打开resource_db的调试功能： <sim command> +UVM_RESOURCE_DB_TRACE

拓展寄存器模型的数据位宽：`define UVM_REG_DATA_WIDTH 128

拓展寄存器模型的地址位宽：`define UVM_REG_ADDR_WIDTH 64
自定义字选择位宽（很少见）：`define UVM_REG_BYTENABLE_WIDTH 8
