系统分析与设计lesson7

1、 领域建模

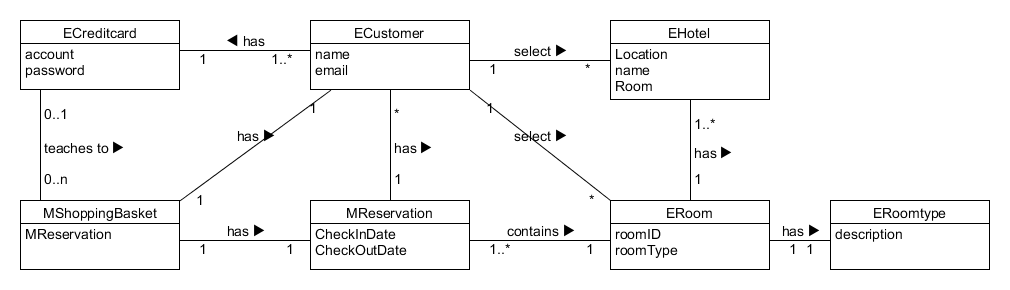

• a. 阅读 Asg_RH 文档，按用例构建领域模型。
  • 按 Task2 要求，请使用工具 UMLet，截图格式务必是 png 并控制尺寸
  • 说明：请不要受 PCMEF 层次结构影响。你需要识别实体（E）和 中介实体（M，也称状态实体）
    • 在单页面应用（如 vue）中，E 一般与数据库构建有关， M 一般与 store 模式 有关
    • 在 java web 应用中，E 一般与数据库构建有关， M 一般与 session 有关
    •

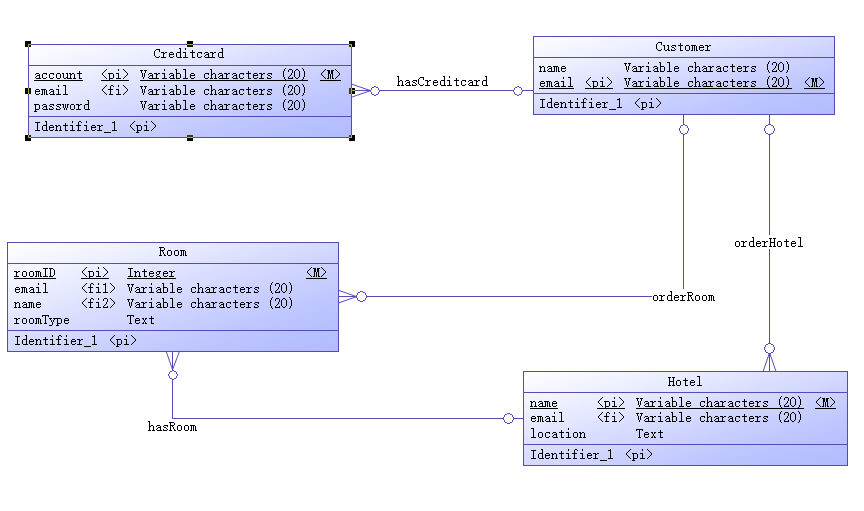

• b. 数据库建模(E-R 模型)
  - 按 Task 3 要求，给出系统的 E-R 模型（数据逻辑模型）
  - 建模工具 PowerDesigner（简称PD） 或开源工具 OpenSystemArchitect
  - 不负责的链接 http://www.cnblogs.com/mcgrady/archive/2013/05/25/3098588.html
  - 导出 Mysql 物理数据库的脚本
  - 简单叙说 数据库逻辑模型 与 领域模型 的异同
•


• /*==============================================================*/
  /* DBMS name:      MySQL 5.0                                    */
  /* Created on:     2018/4/29/周日 19:40:53                        */
  /*==============================================================*/


  drop table if exists Creditcard;

  drop table if exists Customer;

  drop table if exists Hotel;

  drop table if exists Room;

  /*==============================================================*/
  /* Table: Creditcard                                            */
  /*==============================================================*/
  create table Creditcard
  (
     account              varchar(20) not null,
     email                varchar(20),
     password             varchar(20),
     primary key (account)
  );

  /*==============================================================*/
  /* Table: Customer                                              */
  /*==============================================================*/
  create table Customer
  (
     name                 varchar(20),
     email                varchar(20) not null,
     primary key (email)
  );

  /*==============================================================*/
  /* Table: Hotel                                                 */
  /*==============================================================*/
  create table Hotel
  (
     name                 varchar(20) not null,
     email                varchar(20),
     location             text,
     primary key (name)
  );

  /*==============================================================*/
  /* Table: Room                                                  */
  /*==============================================================*/
  create table Room
  (
     roomID               int not null,
     email                varchar(20),
     name                 varchar(20),
     roomType             text,
     primary key (roomID)
  );

  alter table Creditcard add constraint FK_hasCreditcard foreign key (email)
        references Customer (email) on delete restrict on update restrict;

  alter table Hotel add constraint FK_orderHotel foreign key (email)
        references Customer (email) on delete restrict on update restrict;

  alter table Room add constraint FK_hasRoom foreign key (name)
        references Hotel (name) on delete restrict on update restrict;

  alter table Room add constraint FK_orderRoom foreign key (email)
        references Customer (email) on delete restrict on update restrict;




  领域模型和数据库逻辑模型都抽象出主要的类，描述不同类之间的关系。但领域模型只是一个概念图，有的类并不会真正成为数据库的实体。逻辑模型是将领域模型转化为具体的数据模型的过程，即按照概念结构设计阶段建立的基本E-R图，按选定的管理系统软件支持的数据模型（层次、网状、关系、面向对象），转换成相应的逻辑模型。这种转换要符合关系数据模型的原则。因此，逻辑模型比领域更接近数据库的实现。
