系统分析与设计 lesson7作业

• a. 阅读 Asg_RH 文档，按用例构建领域模型。
  • 按 Task2 要求，请使用工具 UMLet，截图格式务必是 png 并控制尺寸
  • 说明：请不要受 PCMEF 层次结构影响。你需要识别实体（E）和 中介实体（M，也称状态实体）
    • 在单页面应用（如 vue）中，E 一般与数据库构建有关， M 一般与 store 模式 有关
    • 在 java web 应用中，E 一般与数据库构建有关， M 一般与 session 有关

• b. 数据库建模(E-R 模型)

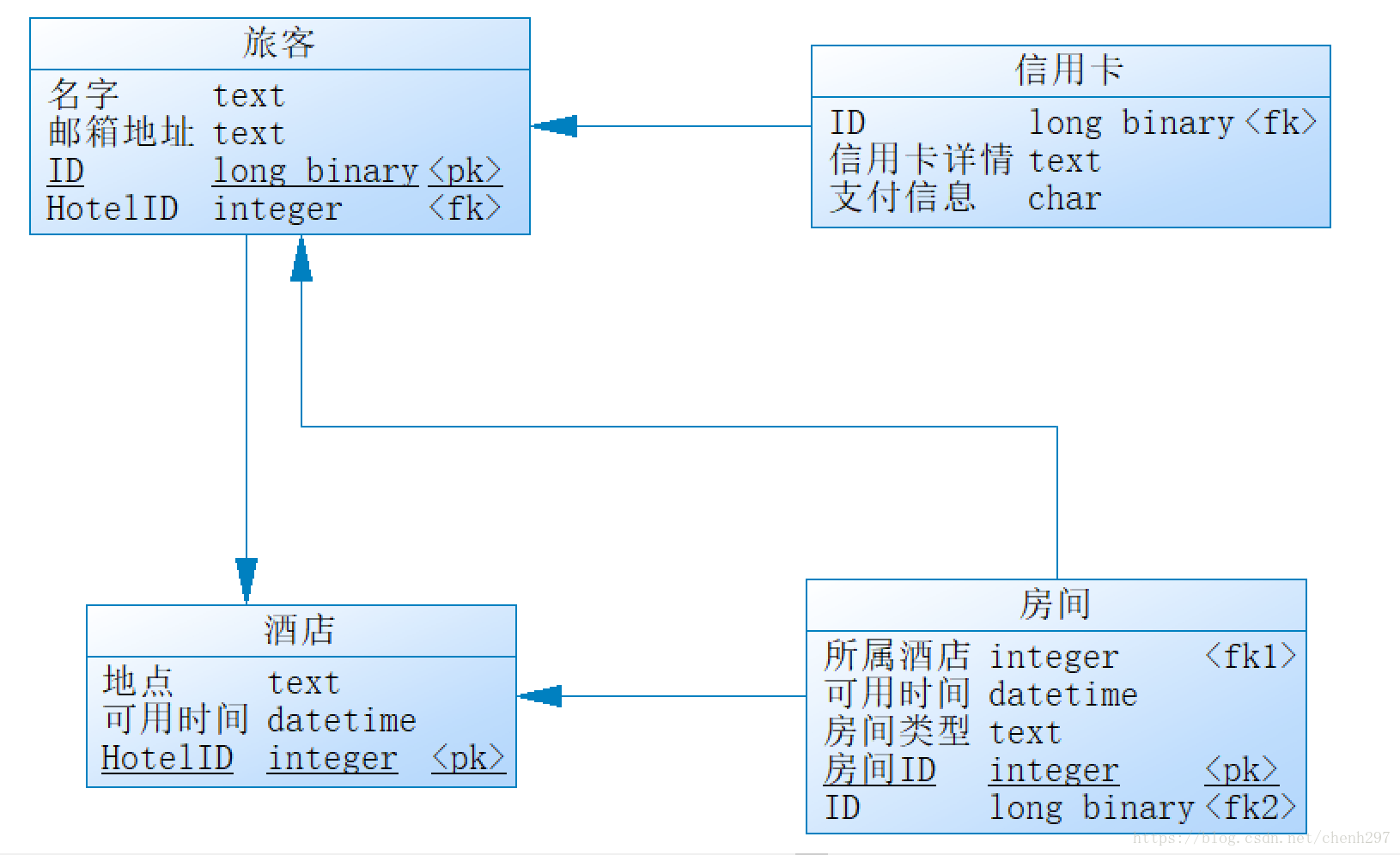

  - 按 Task 3 要求，给出系统的 E-R 模型（数据逻辑模型）
  - 建模工具 PowerDesigner（简称PD） 或开源工具 OpenSystemArchitect
  - 不负责的链接 http://www.cnblogs.com/mcgrady/archive/2013/05/25/3098588.html
  - 导出 Mysql 物理数据库的脚本
  - 简单叙说 数据库逻辑模型 与 领域模型 的异同

导出数据库脚本：

/*==============================================================*/
/* DBMS name:      MySQL 5.0                                    */
/* Created on:     2018/4/26 21:04:27                           */
/*==============================================================*/


drop table if exists creditCard;

drop table if exists hotel;

drop table if exists room;

drop table if exists traveller;

/*==============================================================*/
/* Table: creditCard                                            */
/*==============================================================*/
create table creditCard
(
   ID                   longblob,
   cardDetail           longtext not null,
   paymentDetail        char(1) not null
);

/*==============================================================*/
/* Table: hotel                                                 */
/*==============================================================*/
create table hotel
(
   location             longtext,
   availableTime        datetime,
   HotelID              int not null,
   primary key (HotelID)
);

/*==============================================================*/
/* Table: room                                                  */
/*==============================================================*/
create table room
(
   HotelID              int,
   avaliableTime        datetime,
   roomType             longtext not null,
   roomID               int not null,
   ID                   longblob,
   primary key (roomID)
);

/*==============================================================*/
/* Table: traveller                                             */
/*==============================================================*/
create table traveller
(
   name                 longtext not null,
   emailAddress         longtext not null,
   ID                   longblob not null,
   HotelID              int,
   primary key (ID)
);

alter table creditCard add constraint FK_Reference_2 foreign key (ID)
      references traveller (ID) on delete restrict on update restrict;

alter table room add constraint FK_Reference_4 foreign key (HotelID)
      references hotel (HotelID) on delete restrict on update restrict;

alter table room add constraint FK_Reference_5 foreign key (ID)
      references traveller (ID) on delete restrict on update restrict;

alter table traveller add constraint FK_Reference_3 foreign key (HotelID)
      references hotel (HotelID) on delete restrict on update restrict;

 数据库逻辑模型 与 领域模型 的异同：

数据库逻辑模型需要考虑一些更加细节的东西，比如每个实体的属性，主键是什么，某个实体跟其他实体是什么关系等等，同时中间态的实体也不再出现，比如Mshoppingbasket，为了确保还要考虑一些属性要放在哪，是否需要冗余的问题，总之数据库逻辑建模会更偏向于实践而不再是概念的建模。
数据模型是系统设计，以及实现的一部分，描述的是对用户需求在技术上的实现方法。用户不需要关心系统的数据模型，但是必须关注领域模型，因为领域模型反映的是问题域的相关业务概念以及其关系，领域模型是用户业务描述的高度抽象，来源于业务需求的描述，同时又可以帮助用户和需求分析人员更好的理解业务需求。
