本文档根据业务需求，使用用例图、活动图、领域模型等方法，详细介绍了奇妙清单中新建清单及任务的系统建模过程，并针对moveTask操作绘制了系统顺序图。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

From: 15331406

根据“奇妙清单”业务文档，完成以下建模任务：

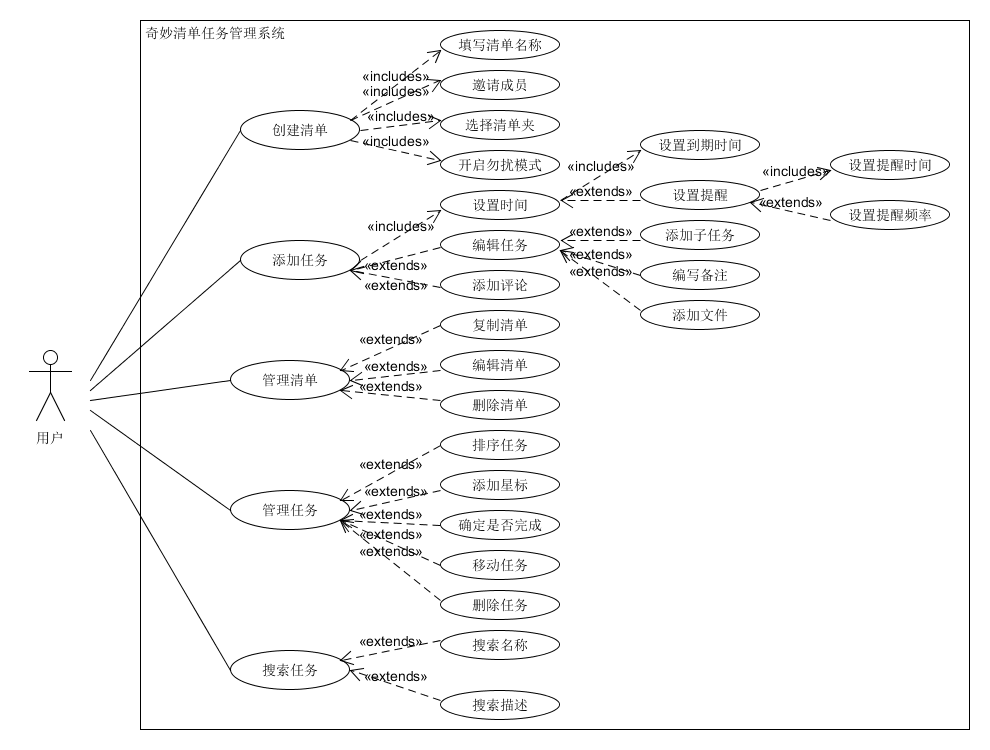

  • 用例图

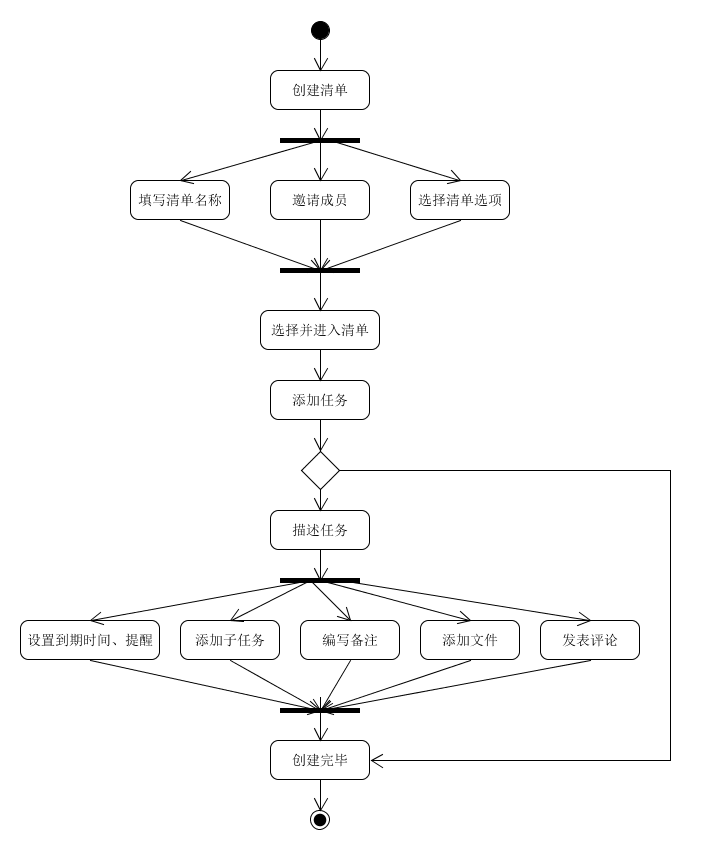

  • 新建清单及任务的活动图

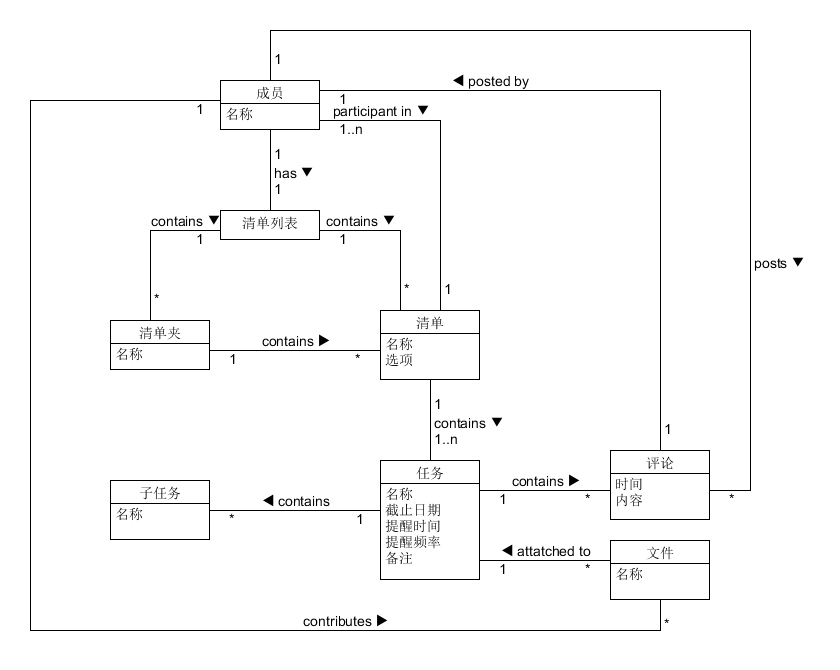

  • 清单管理领域模型

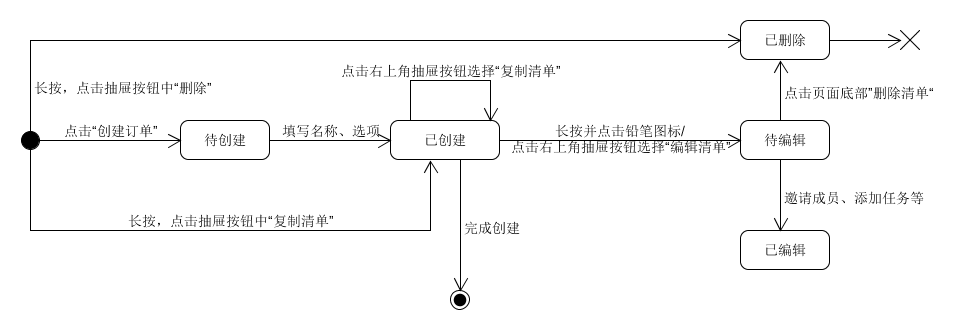

  • 清单的状态图

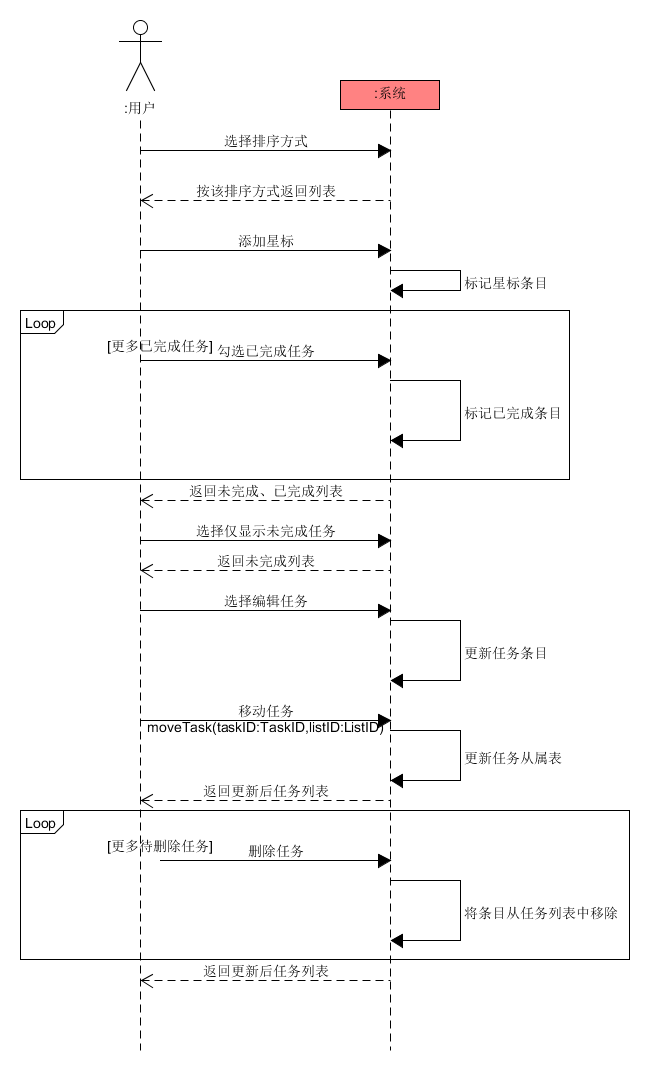

  • 任意一个场景的系统顺序图

        场景：客户进行任务管理


  • 操作协议

       针对以上系统顺序图中的moveTask操作。

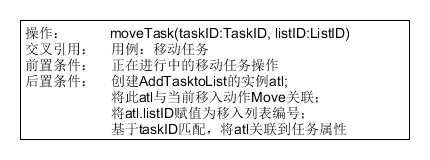

       契约：moveTask
