Chapter 18 Put and Get Ports in Action

上一章，我们介绍了使用put和get port进行线程间通信的机制，本章我们将put/get port机制假如TinyALU测试平台。从学习UVM开始，UVM就不断地把测试平台拆解成一个个小的功能模块，这样易于debug和重用。本章我们将tester按照功能进行拆分。

tester的两个功能：
- 选择操作类型op_type；
- 将操作类型和操作数送至BFM；

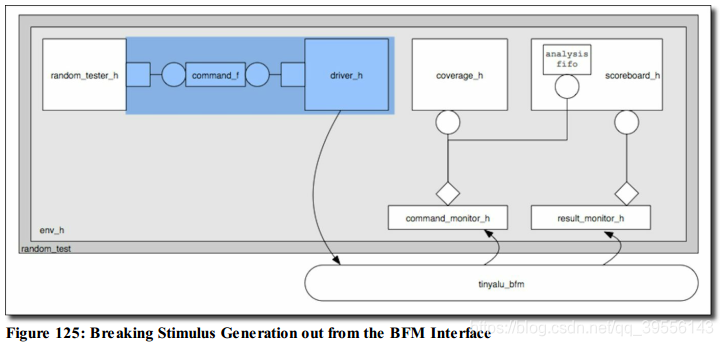

我们将tester分成两个部分，一个专注于产生操作类型的opcode，另一个专注于和BFM交互，此时测试环境的框图如下所示：
其中driver代表tester中和BFM交互的模块，driver从tester获取opcode，并以信号的方式送给BFM。random_tester个driver通过TLM FIFO连接，现在我们的tester被分为random_tester和driver两个部分。

18.1 未修改前的base_tester

如我们在UVM_ENV中所记录一致，虚类base_tester中需要定义了get_op和get_data两个纯虚方法，出新方法必须在子类(如random_tester)中重载；
base_tester好处,我们只需要修改base中的run_phase，random_tester和add_tester中继承的run_phase也会更新，不需要再多处代码修改。
base_tester中bfm，操作类型，数据集中处理，功能划分不够清晰；

virtual class base_tester extends uvm_component;
`uvm_component_utils(base_tester)
   virtual tinyalu_bfm bfm;

   function void build_phase(uvm_phase phase);
      if(!uvm_config_db #(virtual tinyalu_bfm)::get(null, "*","bfm", bfm))
        $fatal("Failed to get BFM");               //在tester中get bfm
   endfunction : build_phase

   pure virtual function operation_t get_op();

   pure virtual function byte get_data();

   task run_phase(uvm_phase phase);
      byte         unsigned        iA;
      byte         unsigned        iB;
      operation_t                  op_set;
      shortint     result;

      phase.raise_objection(this);                 //同时完成：激励产生 & 数据传输
      bfm.reset_alu();
      repeat (1000) begin : random_loop
         op_set = get_op();                        //产生op_type
         iA = get_data();                          //产生操作数A
         iB = get_data();                          //产生操作数B
         bfm.send_op(iA, iB, op_set, result);      //将产生的信号送往BFM
      end : random_loop
      #500;
      phase.drop_objection(this);
   endtask : run_phase

   function new (string name, uvm_component parent);
      super.new(name, parent);
   endfunction : new

endclass : base_tester

现在我们将tester分为tester和driver两个部分：

18.2 修改后的base_tester

不再使用bfm,但是需要在tester中定义put port
现在tester中只负责激励产生，并将数据送至put port端口，其他一概不负责；
base_tester和driver之间的port传输，不影响get_op和get_data，因此random_tester和add_tester不用更改

virtual class base_tester extends uvm_component;
`uvm_component_utils(base_tester)
   virtual tinyalu_bfm bfm;                     //这里不声明也可以，尊重原书保留

   uvm_put_port #(command_s) command_port;      //定义put port，指定传输的数据类型

   function void build_phase(uvm_phase phase);
      command_port = new("command_port", this); //build phase不使用bfm，所以只需要例化put ports
   endfunction : build_phase

   pure virtual function operation_t get_op();  //纯虚函数，在其子类中重载

   pure virtual function byte get_data();       //纯虚函数不改变，所以子类不用更改代码

   task run_phase(uvm_phase phase);             //run phase不再负责数据送至BFM的工作
      byte         unsigned        iA;
      byte         unsigned        iB;
      operation_t                  op_set;
      command_s    command;

      phase.raise_objection(this);
      command.op = rst_op;
      command_port.put(command);                //将reset opcode送至put port,blocking port
      repeat (1000) begin : random_loop
         command.op = get_op();
         command.A =  get_data();
         command.B =  get_data();
         command_port.put(command);             //将激励送至put port，数据进入TLM FIFO，再也不管这些数据了，这是其他人的工作
      end : random_loop                         //在比较复杂的系统中，tester只需要关注激励产生，不在关注信号级的数据传输工作
      #500;
      phase.drop_objection(this);
   endtask : run_phase

   function new (string name, uvm_component parent);
      super.new(name, parent);
   endfunction : new

endclass : base_tester

18.3 新增的driver

新增的driver负责将tester产生的激励送至BFM，因此需要再次例化bfm；
新增的dirver需要从TLM FIFO中取数据，需要例化uvm_get_port;
driver不负责生产激励，只是激励的搬运工；
driver模块代码如下：

class driver extends uvm_component;
   `uvm_component_utils(driver)

   virtual tinyalu_bfm bfm;                        //定义bfm

   uvm_get_port #(command_s) command_port;         //定义get port

   function void build_phase(uvm_phase phase);     //在build phase例化get port和bfm
      if(!uvm_config_db #(virtual tinyalu_bfm)::get(null, "*","bfm", bfm))
        $fatal("Failed to get BFM");               //通过configdb机制获得传入的bfm
      command_port = new("command_port",this);     //例化get port
   endfunction : build_phase

   task run_phase(uvm_phase phase);                //run phase中不进行数据处理，只能搬运数据
      command_s    command;
      shortint     result;
      forever begin : command_loop                 //forever循环，不断尝试从FIFO获取数据，送至bfm
         command_port.get(command);                //通过get port的get函数从TLM FIFO获取数据
         bfm.send_op(command.A, command.B, command.op, result);  //通过bfm的send_op函数将数据送至BFM
      end : command_loop
   endtask : run_phase

   function new (string name, uvm_component parent);
      super.new(name, parent);
   endfunction : new

endclass : driver

18.4 修改后的env

既然测试环境增加了组件和FIFO，那么环境的structure必定需要重新连接，参考测试平台的框图。
现在测试平台的env变得复杂了些，梳理一下：
- 基本组件：random_tester, coverage, scoreboard
- 和analysis port相关的组件：command_monitor, result_monitor
- 和get port相关的组件：driver
- 连接tester和driver的TLM FIFO
- 注意：analysis fifo位于scoreboard内部，所以env是看不到的
uvm_env模块的代码如下：

class env extends uvm_env;
   `uvm_component_utils(env);

   random_tester     random_tester_h;           //环境组件定义
   driver     driver_h;
   uvm_tlm_fifo #(command_s) command_f;

   coverage   coverage_h;
   scoreboard scoreboard_h;
   command_monitor command_monitor_h;
   result_monitor  result_monitor_h;


   function void build_phase(uvm_phase phase);  //在build phase例化各个组件，factory机制
      command_f         = new("command_f", this);
      random_tester_h   = random_tester::type_id::create("random_tester_h",this);
      driver_h          = driver::type_id::create("drive_h",this);

      coverage_h        = coverage::type_id::create ("coverage_h",this);
      scoreboard_h      = scoreboard::type_id::create("scoreboard_h",this);
      command_monitor_h = command_monitor::type_id::create("command_monitor_h",this);
      result_monitor_h  = result_monitor::type_id::create("result_monitor_h",this);
   endfunction : build_phase

   function void connect_phase(uvm_phase phase);
      driver_h.command_port.connect(command_f.get_export);         //driver的get port <-> get export in TLM FIFO
      random_tester_h.command_port.connect(command_f.put_export);  //tester的put port <-> put export in TLM FIFO


      result_monitor_h.ap.connect(scoreboard_h.analysis_export);   //result monitor的analysis port <-> analysis export in scoreboard；

      command_monitor_h.ap.connect(scoreboard_h.cmd_f.analysis_export); //command monitor的analysis port <-> analysis export in uvm_tlm_analysis_fifo in scoreboard
      command_monitor_h.ap.connect(coverage_h.analysis_export);    //commad monitor的analysis port <-> analysis export in coverage

   endfunction : connect_phase
   //记住所有连接比较难，只需要记住port总是连接在同类型的export上，export总是作为同类型的port的connect函数的参数。

   function new (string name, uvm_component parent);
      super.new(name,parent);
   endfunction : new

endclass

本章中我们通过put/get port将tester分离为taster和driver两个部分，各部分实现单一的功能。现在测试平台被分解为：仿真&分析两个层次，仿真又分为：激励产生(tester) & 激励传输(driver).
现在我们可以更方便的驱动成千上万的激励到DUT，并通过analysis layer对DUT的行为进行分析。但是测试平台需要将DUT运行时的信息告诉我们。当然，我们可以使用SV的 $d i s p l a y,$ error，$fatal等函数，但是当系统很复杂的时候，将会有海量信息需要我们处理，这是我们需要信息分级，SV内含的函数是帮不了我们的。
因此UVM提供了reporting tools帮助我们解决这个问题，下一章我们学习UVM Reports。
