STM32系列修改外部晶振以及代码的修改

STM32系列修改外部晶振以及代码的修改

借用原子哥的一句话

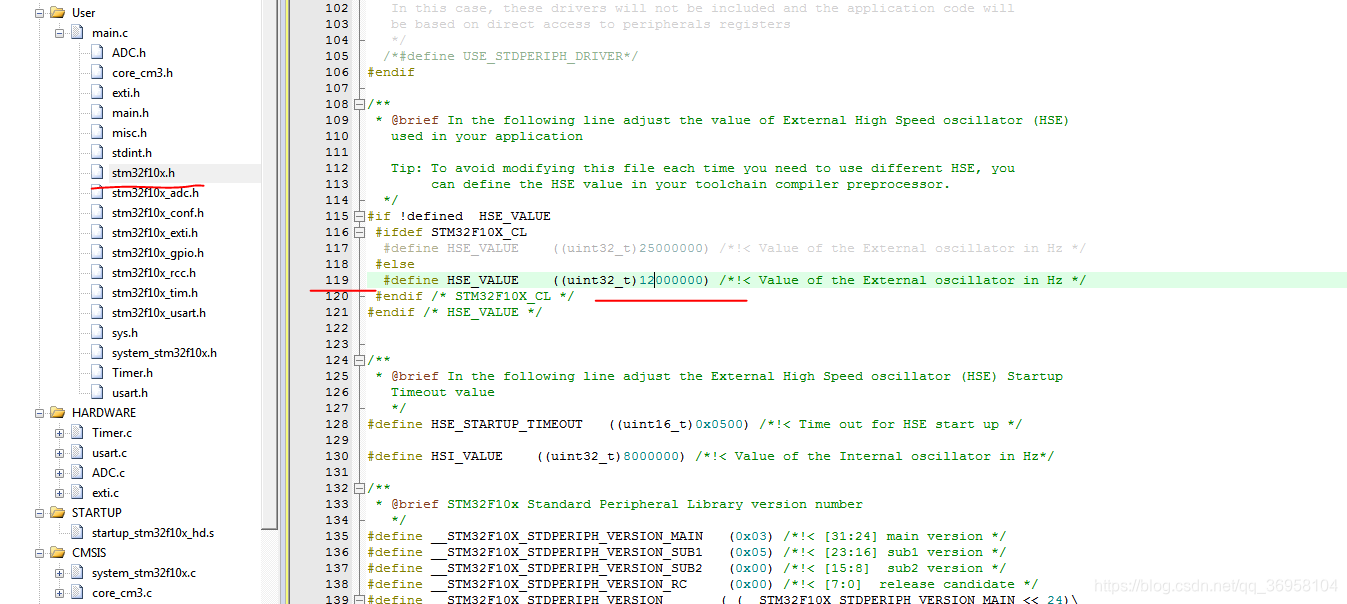

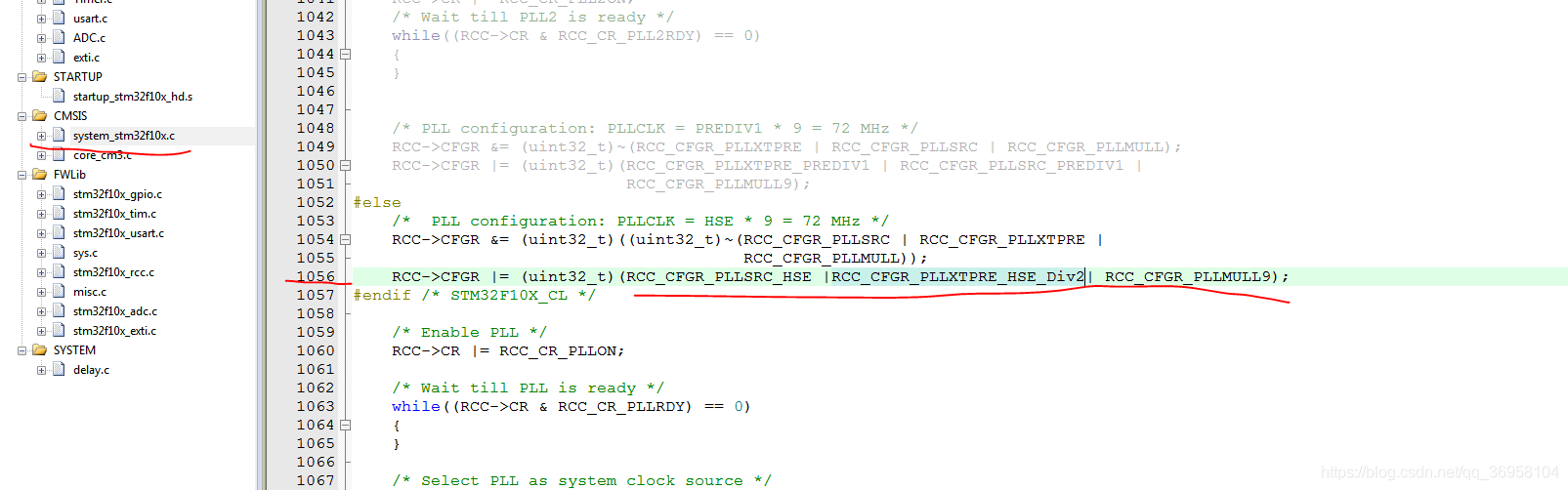

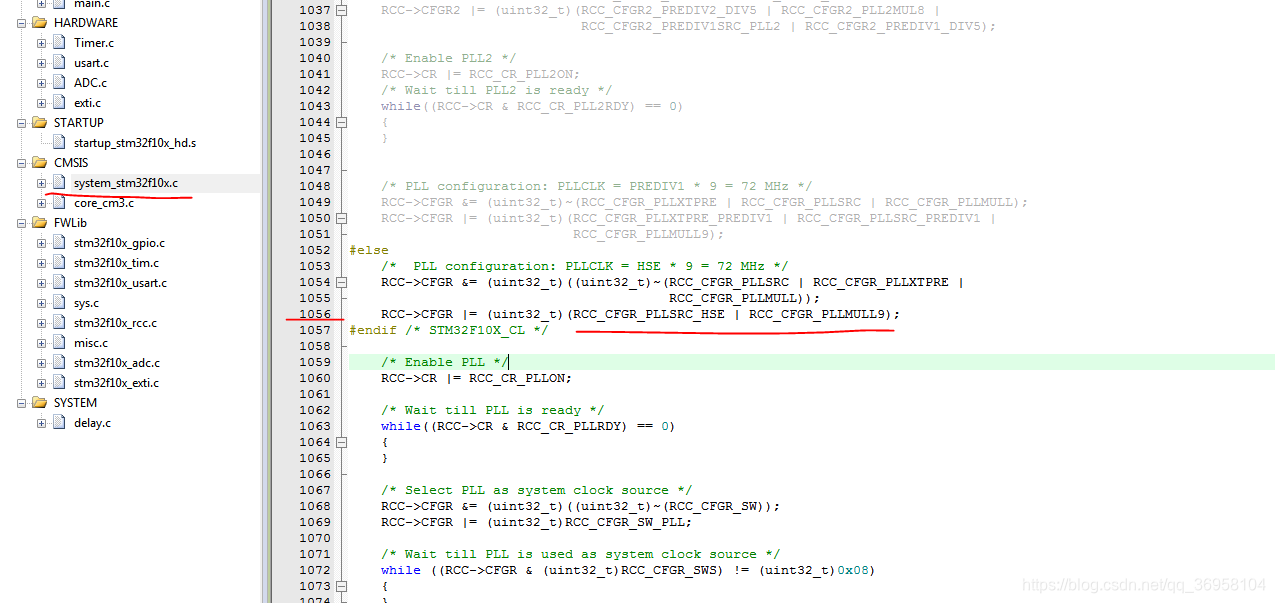

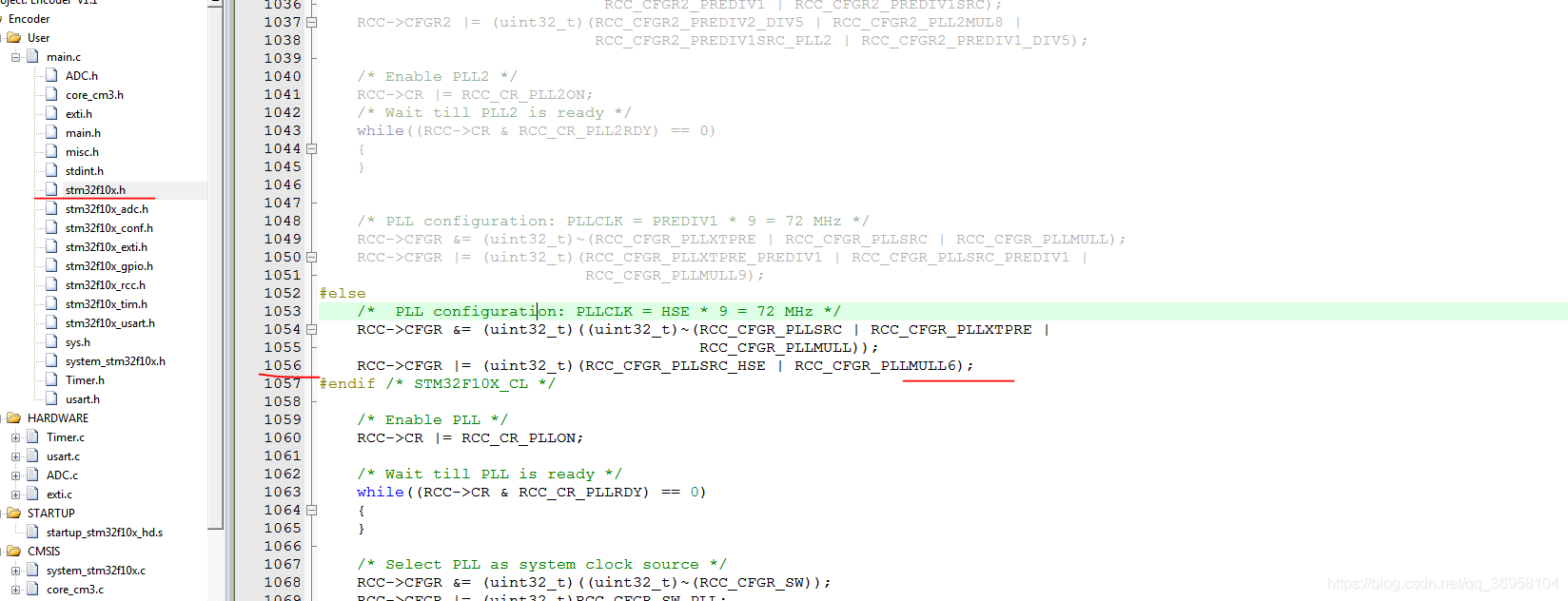

很多初学者，用库函数开发STM32的时候不知道如何修改系统主频？不知道如何修改外部晶振频率？ 这里，我们针对这两个问题，给大家做一个简单的教程。希望大家能够掌握，以后可以轻松修改主频     8M晶振修改为12M  主频72M不变 STM32F1的固件库，外部晶振频率的定义在stm32f10x.h里面，如下： [mw_shl_code=c,true]#if !defined HSE_VALUE #ifdef STM32F10X_CL  #define HSE_VALUE ((uint32_t)25000000) /*!< Value of the External oscillator in Hz */ #else  #define HSE_VALUE ((uint32_t)8000000) /*!< Value of the External oscillator in Hz */ #endif /* STM32F10X_CL */ #endif /* HSE_VALUE */[/mw_shl_code] 其中，HSE_VALUE就是外部晶振的频率，对通用型STM32，默认是8M，对互联型，默认是25M。 如果我们使用12M外部晶振，那么修改HSE_VALUE 的值为：12000000，即可，代码如下： [mw_shl_code=c,true]#if !defined HSE_VALUE #ifdef STM32F10X_CL  #define HSE_VALUE ((uint32_t)25000000) /*!< Value of the External oscillator in Hz */ #else  #define HSE_VALUE ((uint32_t)12000000) /*!< Value of the External oscillator in Hz */ #endif /* STM32F10X_CL */ #endif /* HSE_VALUE */[/mw_shl_code]     然后，还是使用72M的主频，在system_stm32f10x.c里面，有如下宏定义： #if defined (STM32F10X_LD_VL) || (defined STM32F10X_MD_VL) || (defined STM32F10X_HD_VL) /* #define SYSCLK_FREQ_HSE HSE_VALUE */ #define SYSCLK_FREQ_24MHz 24000000 #else /* #define SYSCLK_FREQ_HSE HSE_VALUE */ /* #define SYSCLK_FREQ_24MHz 24000000 */  /* #define SYSCLK_FREQ_36MHz 36000000 */ /* #define SYSCLK_FREQ_48MHz 48000000 */ /* #define SYSCLK_FREQ_56MHz 56000000 */ #define SYSCLK_FREQ_72MHz 72000000 #endif 默认定义了：SYSCLK_FREQ_72MHz 72000000，也就是72M，所以这里不用改，但是，事实上，修改主频为72M的是通过 SetSysClockTo72函数实现的，该函数核心代码如下：  RCC->CFGR &= (uint32_t)~(RCC_CFGR_PLLXTPRE | RCC_CFGR_PLLSRC | RCC_CFGR_PLLMULL);     RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLXTPRE_PREDIV1 | RCC_CFGR_PLLSRC_PREDIV1 |                              RCC_CFGR_PLLMULL9);  #else         /*  PLL configuration: PLLCLK = HSE * 9 = 72 MHz */     RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_PLLSRC | RCC_CFGR_PLLXTPRE |                                         RCC_CFGR_PLLMULL));     RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE | RCC_CFGR_PLLMULL9); #endif /* STM32F10X_CL */     /* Enable PLL */     RCC->CR |= RCC_CR_PLLON;其中，修改主频的核心代码为： RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE | RCC_CFGR_PLLMULL9); 通过RCC_CFGR_PLLMULL9将倍频系数设置为9，如果默认外部晶振是8M，那么刚好得到72M的频率。 不过，我们修改外部晶振为12M了，所以这里得改为6，修改后代码如下：  RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE | RCC_CFGR_PLLMULL6); 8M晶振      16M晶振2分频  再倍频*9=72
