Nios ii Debug失败的一种解决方法

1. 问题描述

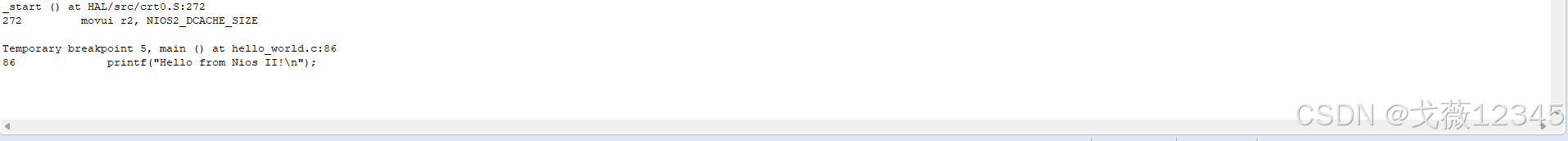

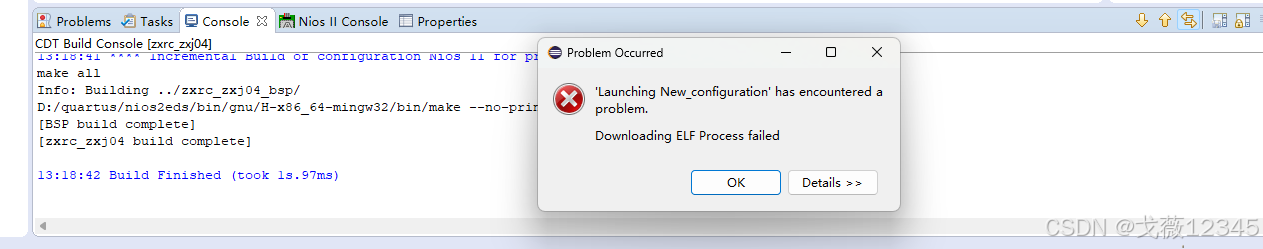

        在nios ii 软件调试的时候，需要将软件debug到FPGA里面。然而有时候会出现下图中的情况。

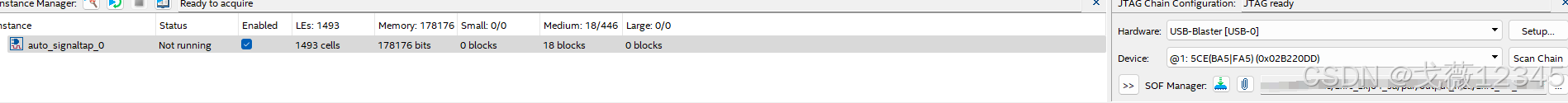

        将FPGA中的程序擦除之后，发现无论如何都无法将软件debug进去。

2. 原因分析

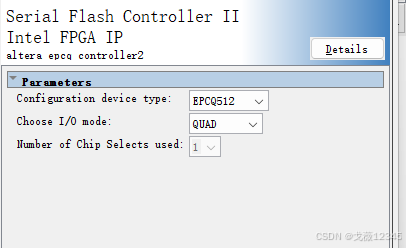

        在搭建qsys平台的时候，选择的flash模式为epcq的quad模式，这是一种四线的flash；然而在擦除fpga固件的时候，选择的是单线制的程序进行擦除；推测在擦除过程中，flash的一些非易失性寄存器被设置为单线模式；因此在后续debug到FPGA的时候出现问题；

3.解决方法

        目前有两种解决方法；

        第一种是将JIC重新烧录进FPGA，随后按照正常流程下载sof以及debug程序，即可解决；

        第二种解决方法，制作四线制的JIC程序进行擦除之前的JIC程序，

        1）使用四线制JIC擦除flash；

        2）断电在上电，下载sof;

        3）软件debug到FPGA，成功下载；

        除此之外，板子使用的flash芯片可能也会引起debug失败的问题；按照以上方法无法解决的，可以尝试更换flash芯片来解决；
