Panel Designer--Picture Box使用

       Panel Desiger中的Picture Box提供图形显示的功能，以在panel界面提供一个现实的界面，本文将以车后排门的开关状态的图形显示为例进行演示。

     车的后排门的开关状态一共有四种状态

•  俩侧门都关闭
•  俩测门都开启
•  左侧开启右侧关闭
• 左侧关闭右侧开启

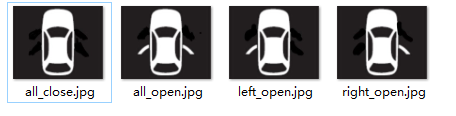

    因此需要准备四个图片显示以上四个状态；示例的图片及名称如下：

   如果我们要在panel实现如下功能，

•    按下A键，显示全关闭的图形
•    按下S键，显示全开启的图形
•    按下D键，显示仅左侧开启的图形
•    按下F键，显示仅右侧开启的图形

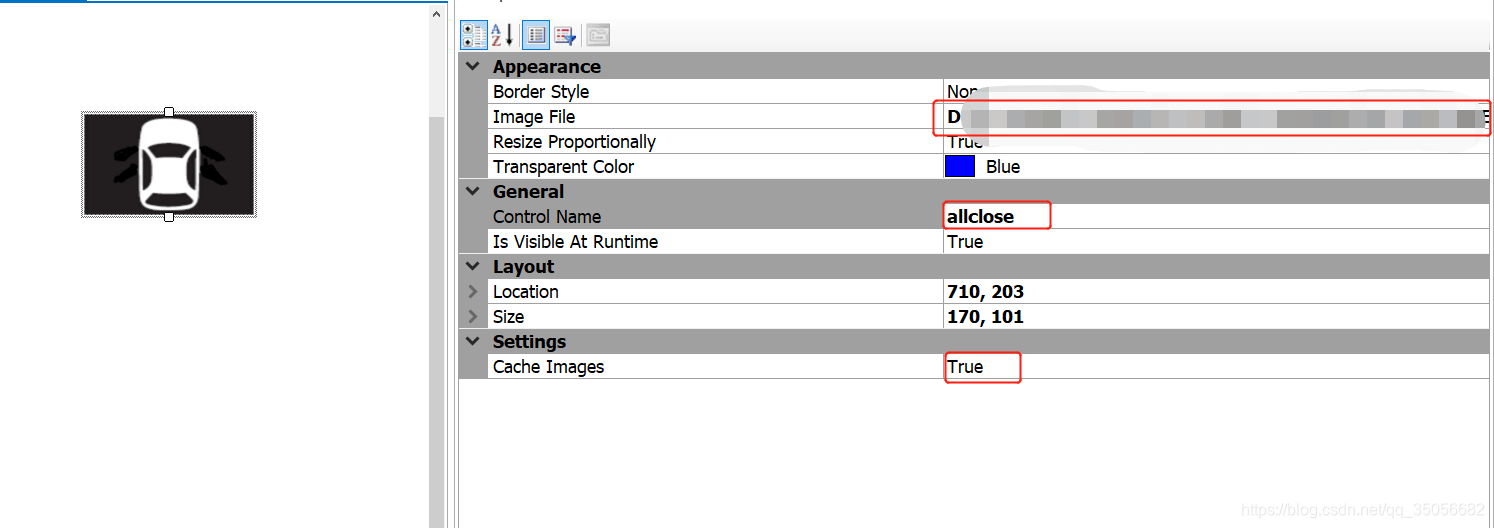

第一步：打开panel designer，建立四个picture box对象，并设置如下：

• 文件的路径(路径设置后，虚拟面板picture box的照片将从默认图片显示为当前选择的图片)
• 属性control name，这个属性将用于函数调用，软件通过这个属性来找到对应的图片；
• Cache iamge，是否缓存图片，如果设置为True，加载图片的时间会减少但需内存会增加(该选项可随意选择)。

    第二步： 把四个图片拖到同一空间位置，panel显示多个状态的原理是，多个图片放在同一空间位置，通过函数设置在某一时刻仅显示其中特定图片，而其他图片不进行显示，形成了图片切换的效果。

    第三部： CAPL编程

  通过函数setControlVisibility(char[]  panel_name,  char[] control_name,  boolean Isdispaly );来控制显示；

参数一：当前面板的名称，一般选择“”(注意中间没有空格)，其代表当前所有的面板

参数二：Picture name的control name 属性

参数三： 是否进行显示；

void RearDoorStatusDisplay(char left_status, char right_status)
{
   setControlVisibility("", "all_open", 0);
   setControlVisibility("", "allclose", 0);
   setControlVisibility("", "right_open", 0);
   setControlVisibility("", "left_open", 0);
   if((left_status == 0) &&(right_status == 0))
   {
      setControlVisibility("", "allclose", 1);
   }
   else if((left_status == 0) &&(right_status == 1))
   {
      setControlVisibility("", "right_open", 1);
   }
   else if((left_status == 1) &&(right_status == 0))
   {
      setControlVisibility("", "left_open", 1);
   }
   else if((left_status == 1) &&(right_status == 1))
   {
      setControlVisibility("", "all_open", 1);
   }
   else
   {
     write("Input para error");
   }
}

on key "A"
{
   RearDoorStatusDisplay(0,0);
}

on key "s"
{
   RearDoorStatusDisplay(1,1);
}

on key "d"
{
   RearDoorStatusDisplay(0,1);
}

on key "f"
{
   RearDoorStatusDisplay(1,0);
}

显示需要设置所有图片不显示，再设置需要图片显示。
