  • 提高主存的速度

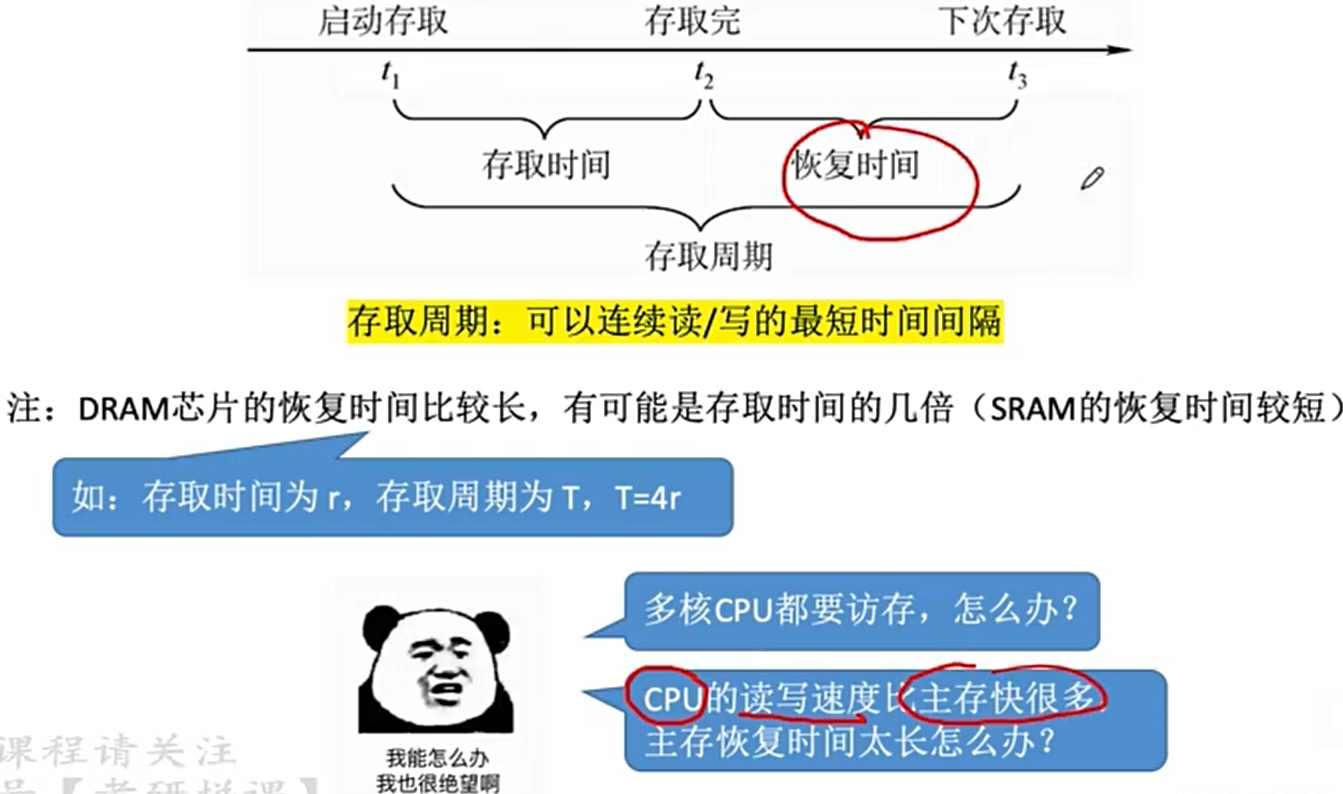

  • 存取周期

    • DRAM的读取之后，由于电容的缘由，所以需要充电恢复
    • image-20220203131200998
    • 充电时间甚至可以达到3r，也就是3倍存取时间
    • 多核cpu？ 双端口RAM

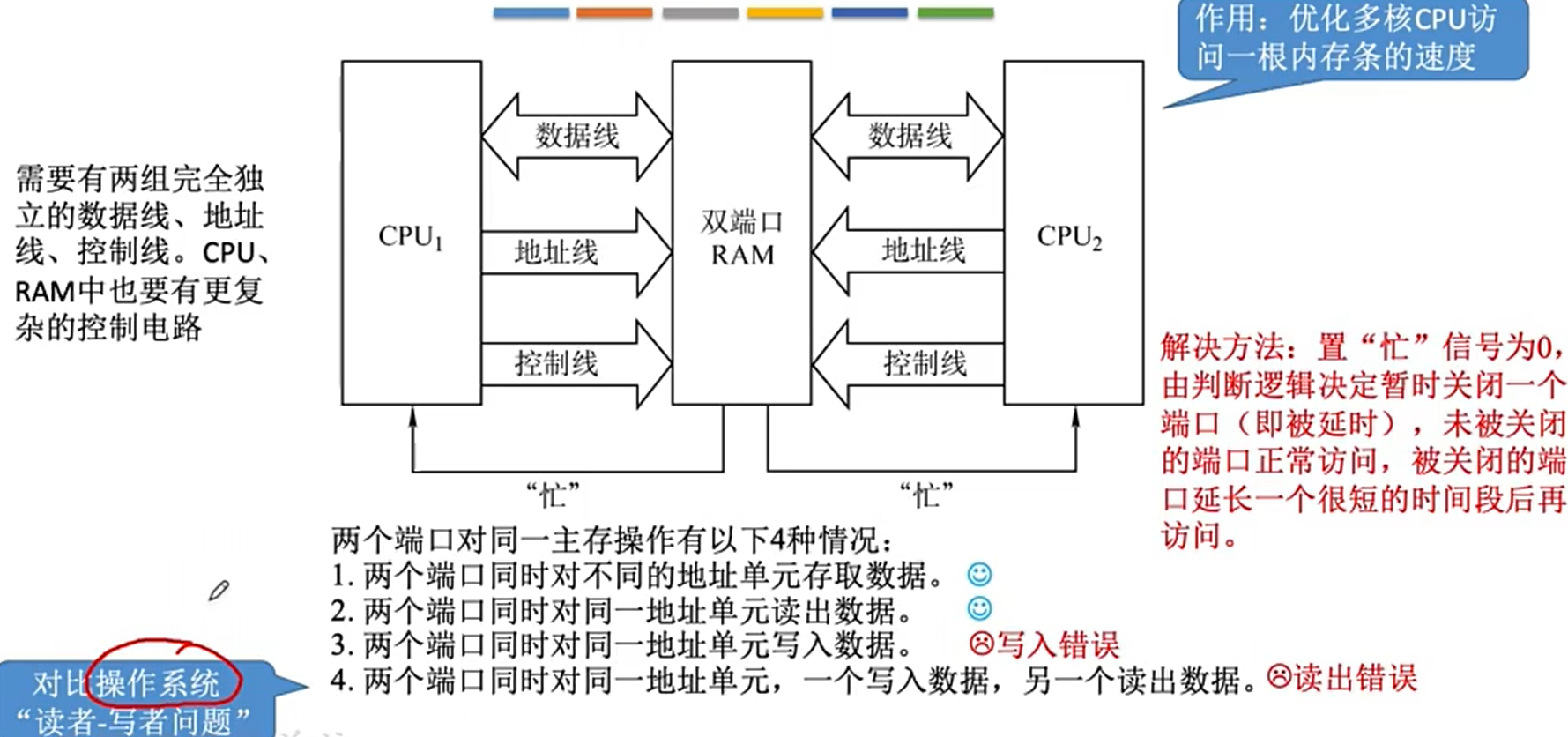

  • 双端口RAM

    • image-20220203131751450
    • 适合多个cpu

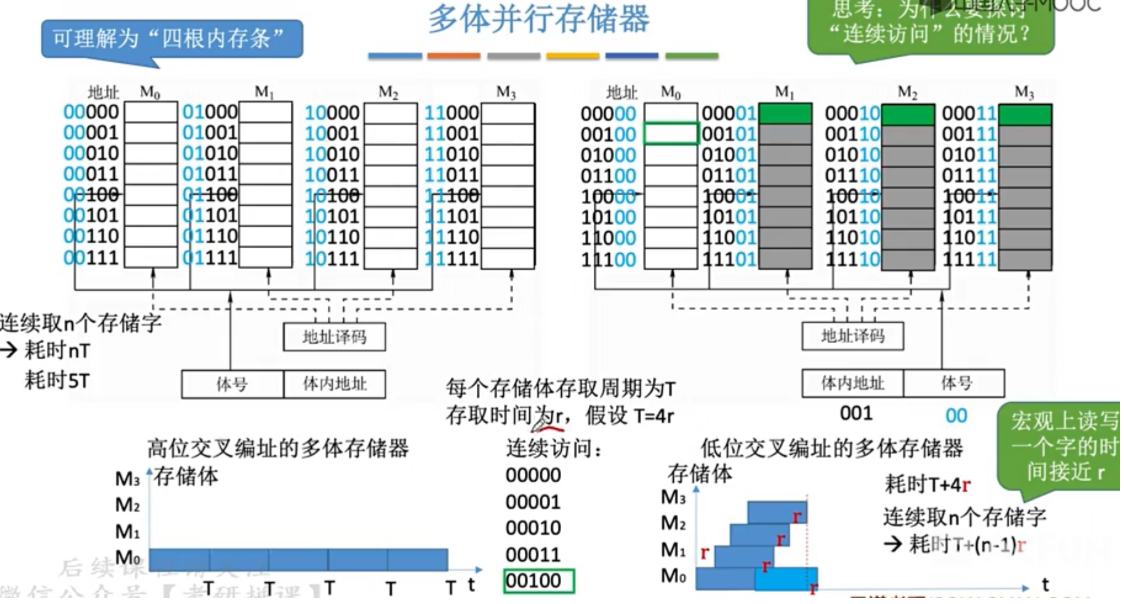

  • 多体并行存储器

    • 可以理解为4根内存条
    • 也就是将地址的几位拿出来，作为不同内存条的体号，也就是不同存储芯片的总的地址不一样
    • 体内地址放在地位很适合连续访问的场景
    • image-20220203172519399
    • 体内地址放高位：nTnTnT 高位适合单纯的扩容
    • 体内地址放低位：T+(n−1)rT+(n-1)rT+(n−1)r

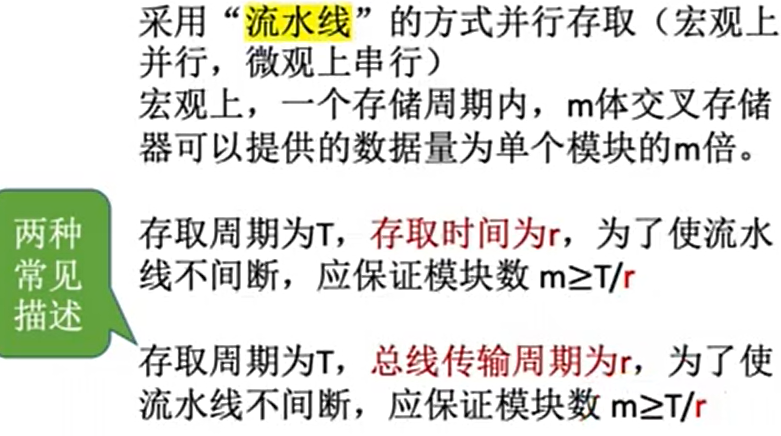

    • image-20220203133550347
    • 模块的数量：见上
    • 还有一种单体多字存储器。。。这个有点类似于位扩展，就不太好，灵活性差一些

  • 双通道内存

    • 低位交叉编址：双通道
    • 高位交叉：单纯扩容
