主存储器与cpu的连接

最新推荐文章于 2025-08-05 19:47:00 发布
原创 最新推荐文章于 2025-08-05 19:47:00 发布 · 812 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #fpga开发 #嵌入式硬件 #计算机组成原理

  • 位扩展
    • 扩展字长
    • 数据总线宽度>存储芯片字长

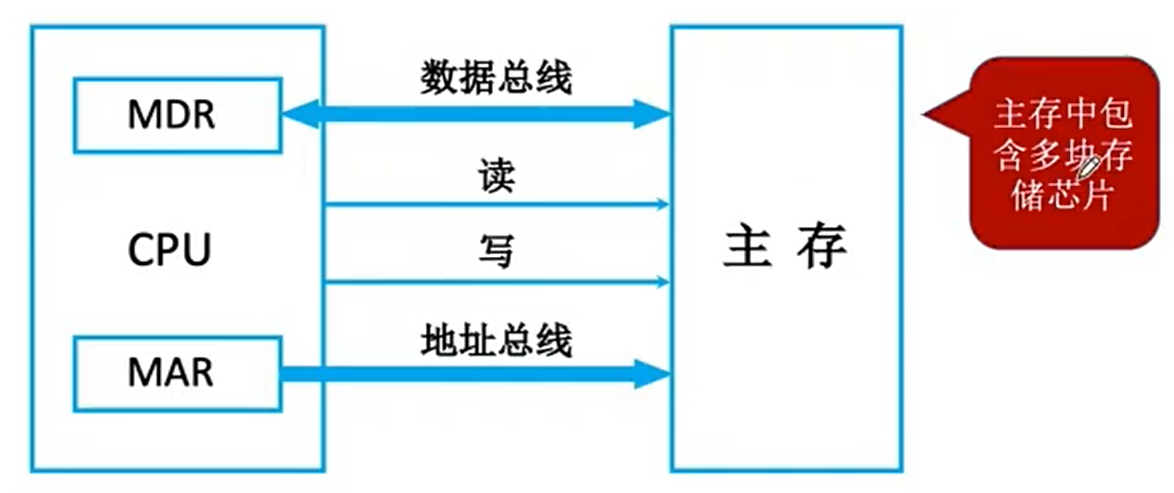

    • （MAR、MDR基本集成到了cpu中去了）
      • image-20220202204234487
    • image-20220202204723168

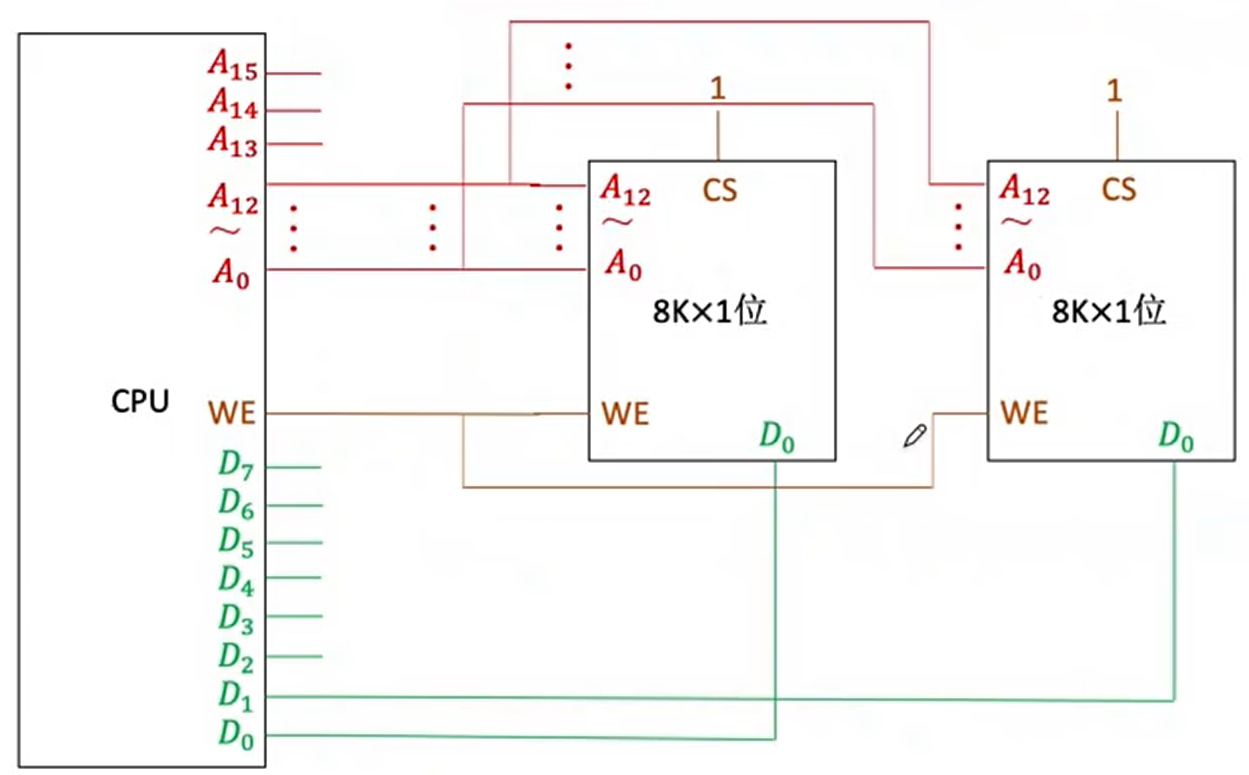

    • 地址全连上，片选全选上，数据一个连一个就ok了
    • image-20220202204845442
  • 字扩展
    • 增加主存的存储字数
    • cpu地址线>存储器地址线
    • image-20220202205230860

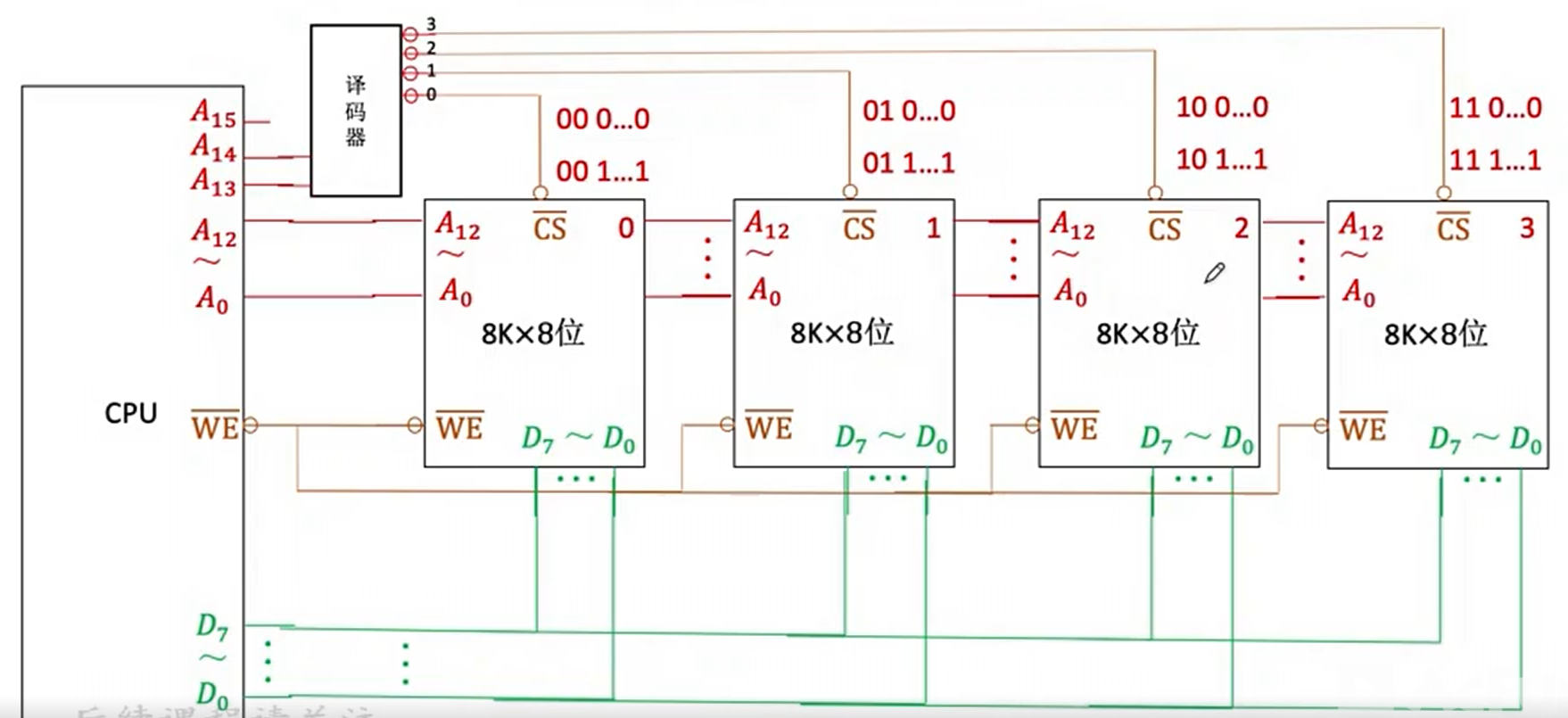

    • 通过译码器，将多余的地址线转换成片选信号，同时只选中一个芯片

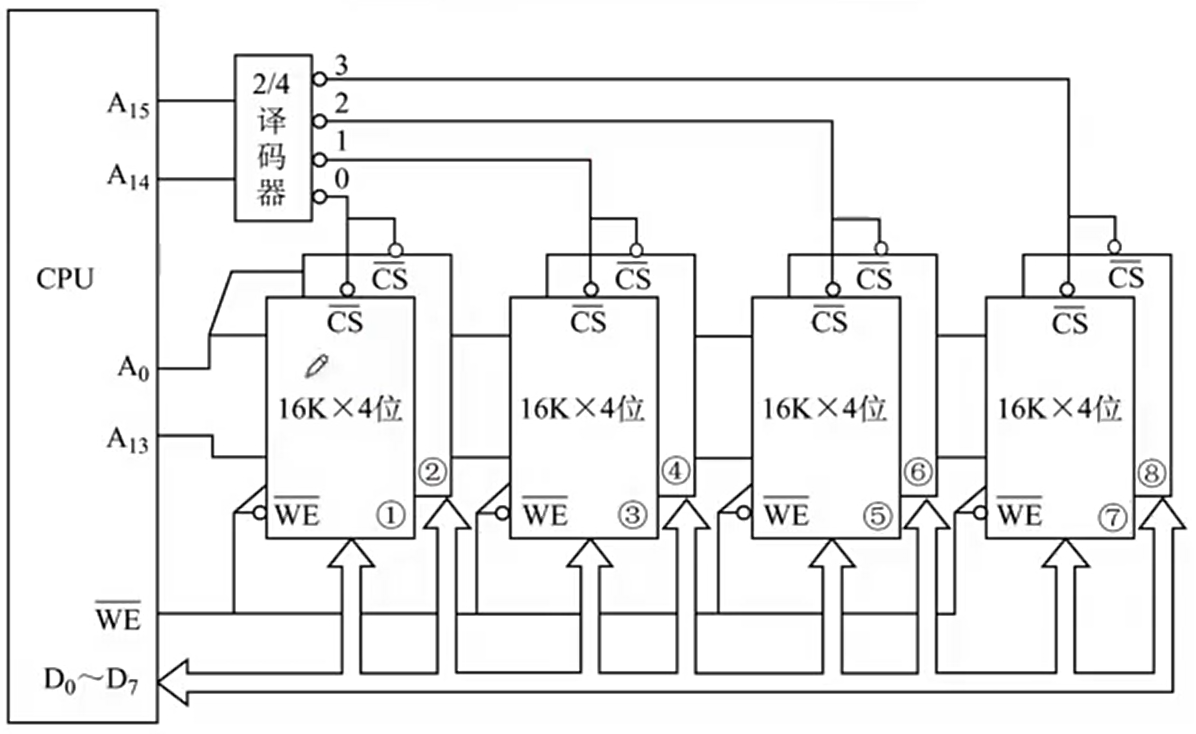

  • 同时扩展
    • image-20220202205407785
  • 补充
    • image-20220202205705465

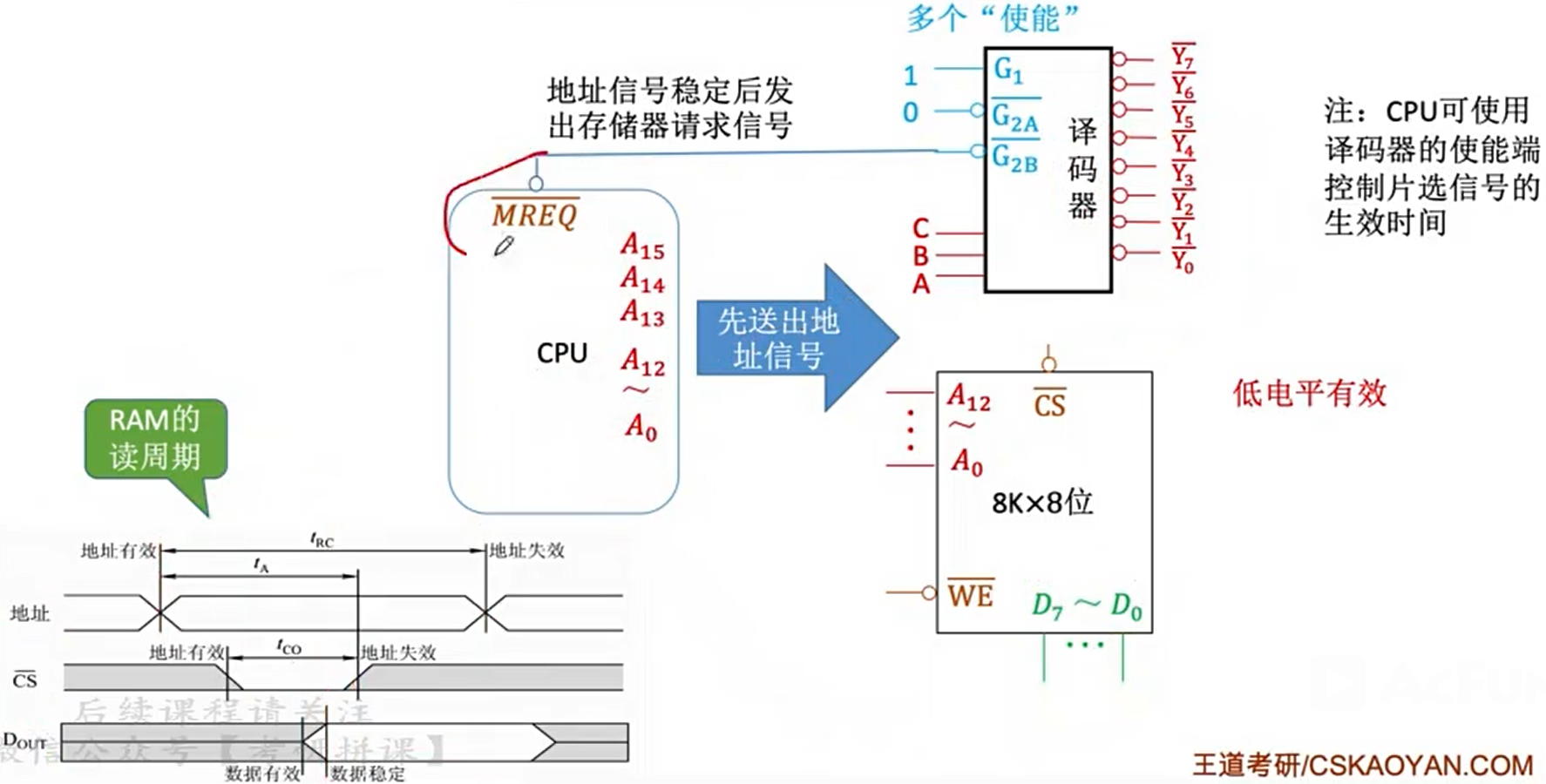

    • 通过存储器请求信号和译码器使能端保证，地址信号稳定之后再读取，防止出错
    • cpu先发地址，再使能有效，激活片选，然后再使能无效，使得数据保持稳定
