正点原子电机笔记——直流无刷电机基础驱动

最新推荐文章于 2025-09-25 19:16:30 发布
原创 最新推荐文章于 2025-09-25 19:16:30 发布 · 989 阅读 · 19 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机

1.直流无刷电机简介


直流无刷电机（BLDC）是无电刷和换向器的电机，也称为无换向器电机。

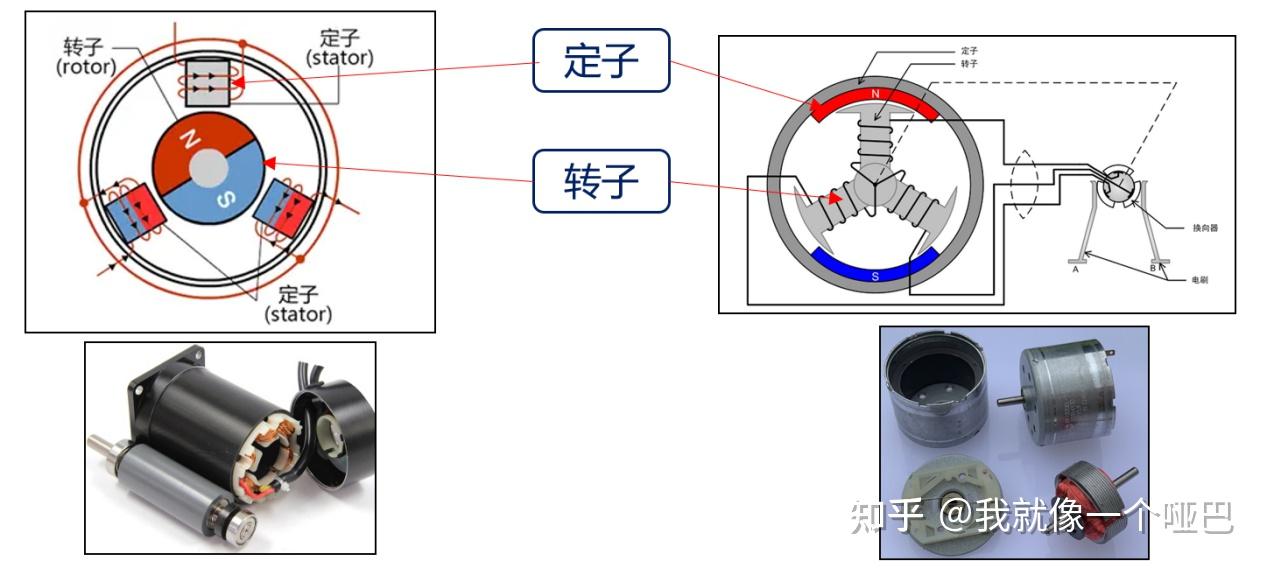

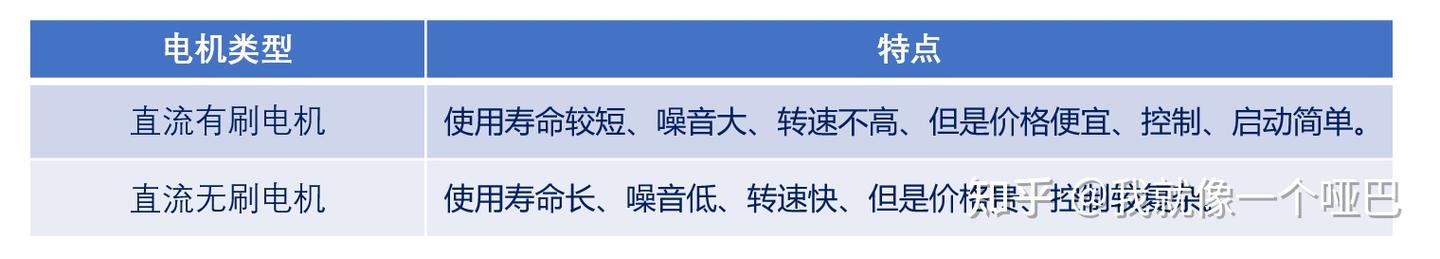

有刷无刷的区别：无刷没有电刷和换向器；定转子位置相反！

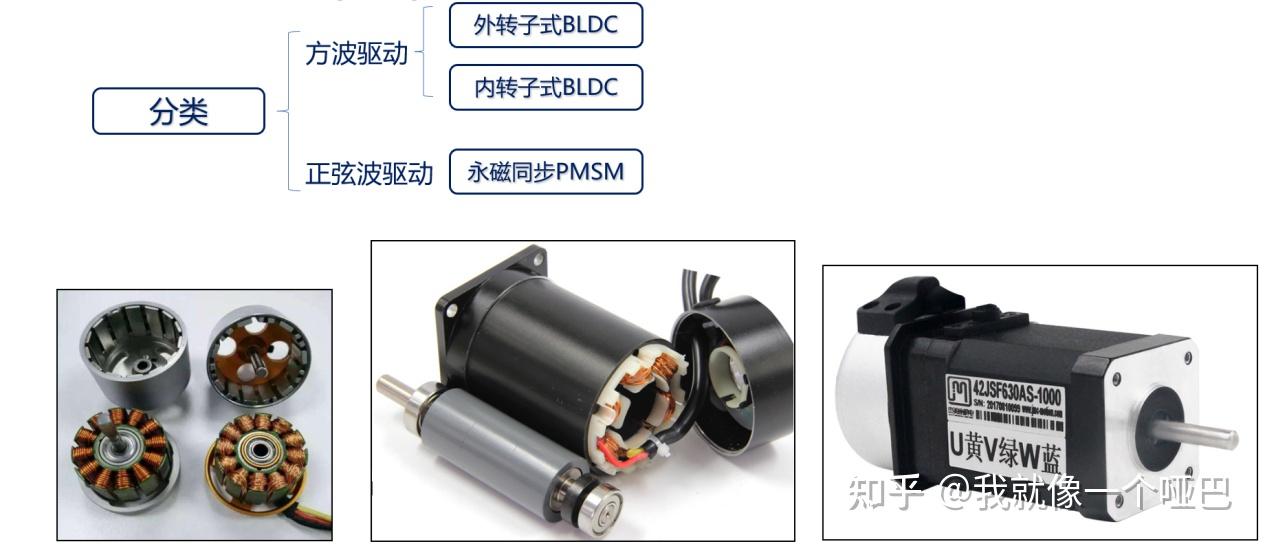

2.无刷电机分类

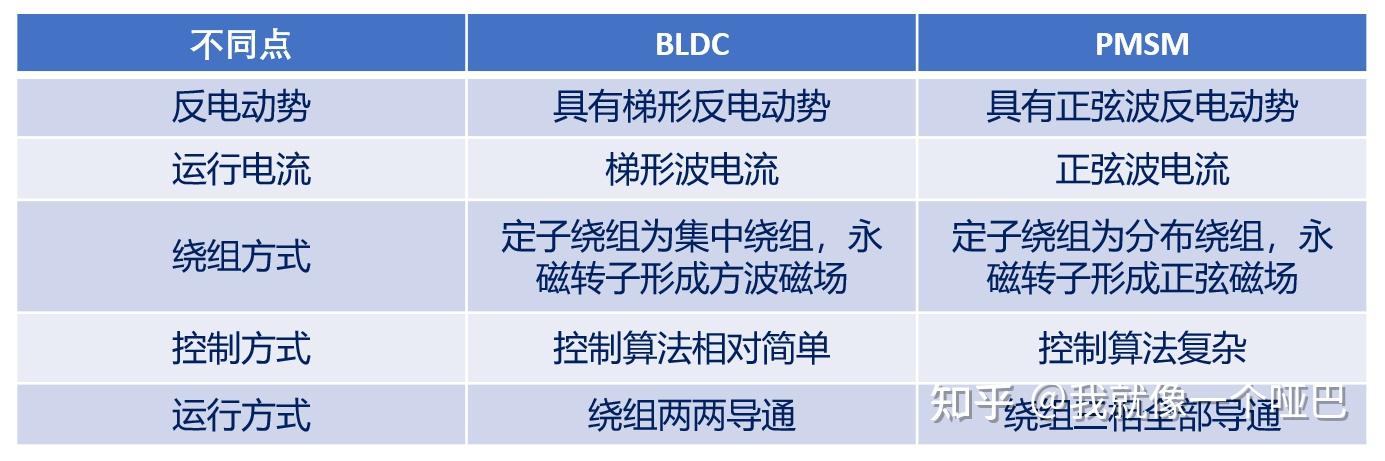

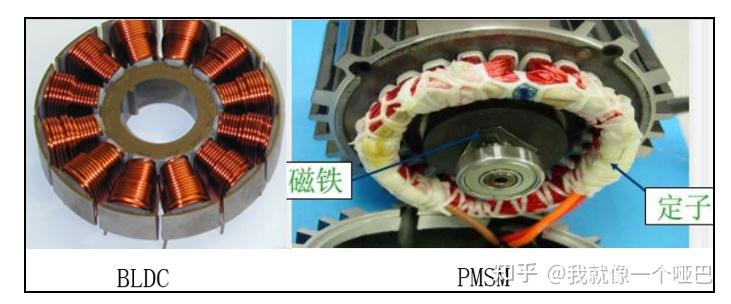

BLDC与PMSM的不同点

3.无刷电机主要参数


极对数：转子磁天NS极的对数，此参数和电机转速有关：电子速度=电机实际速度*极对数；
KV值：值越大电机转速越大：点击转速=KV值*工作电压；
额定转速：额定电流下的空载转速，通常用RPM表示；
转矩：典籍中转子产生的可以带动机械负载的驱动力矩，通常为N*m。<
