【正点原子】STM32电机应用控制学习笔记——3.BLDC直流无刷电机电压-电流-温度采集

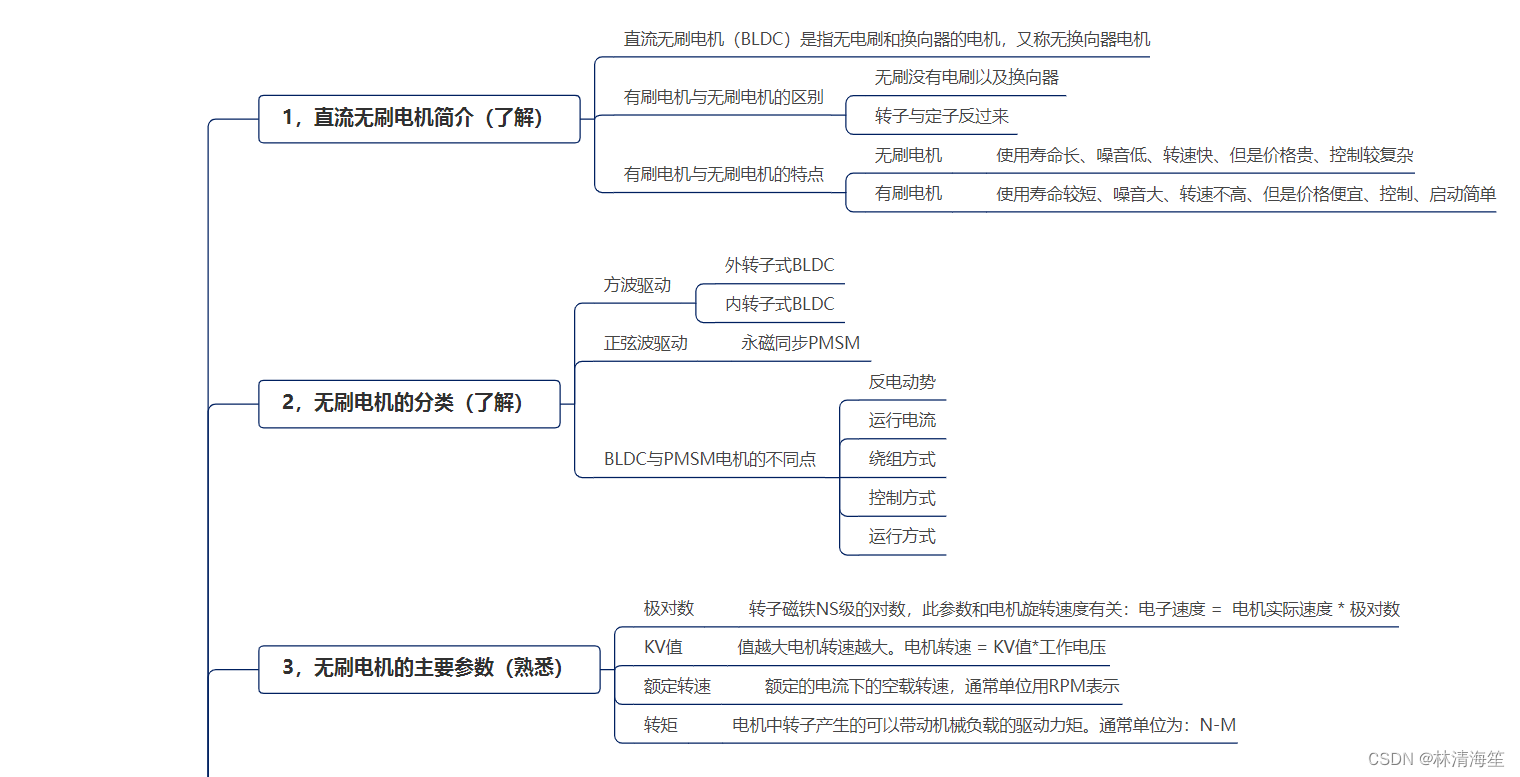

一.模拟电路分析（了解）

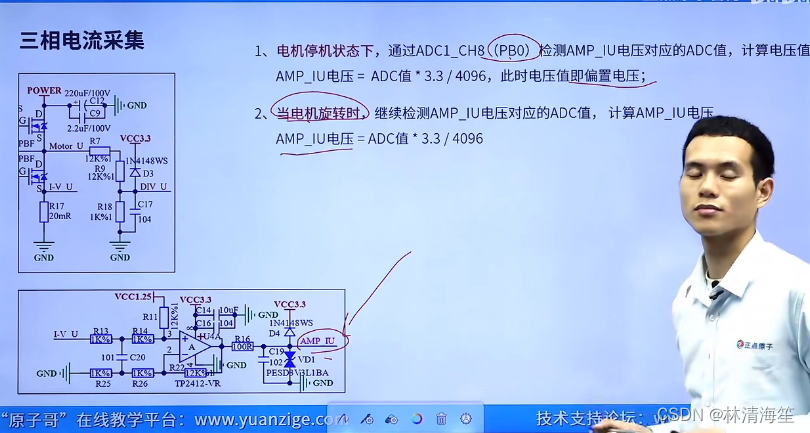

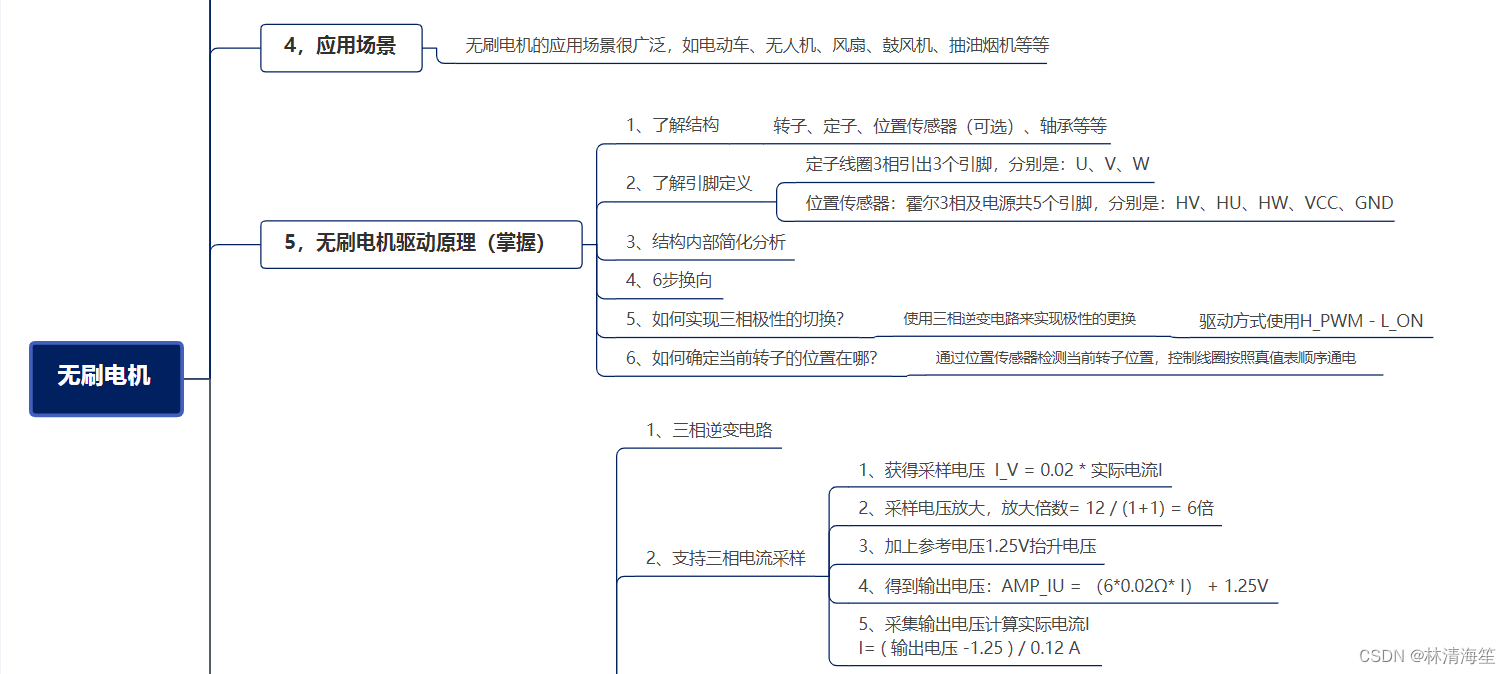

1. 三相电流采集

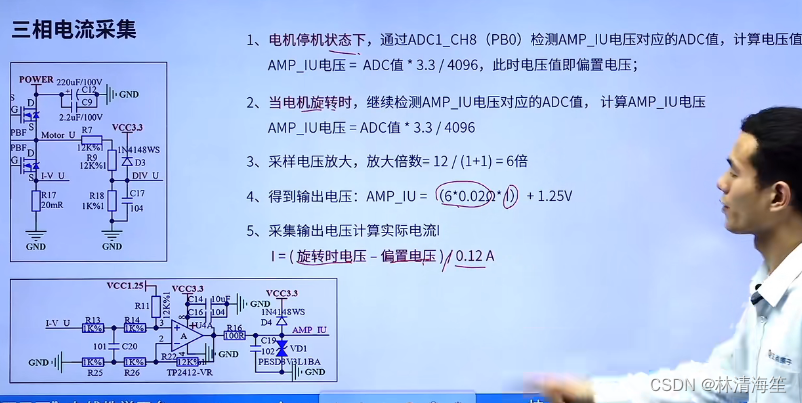

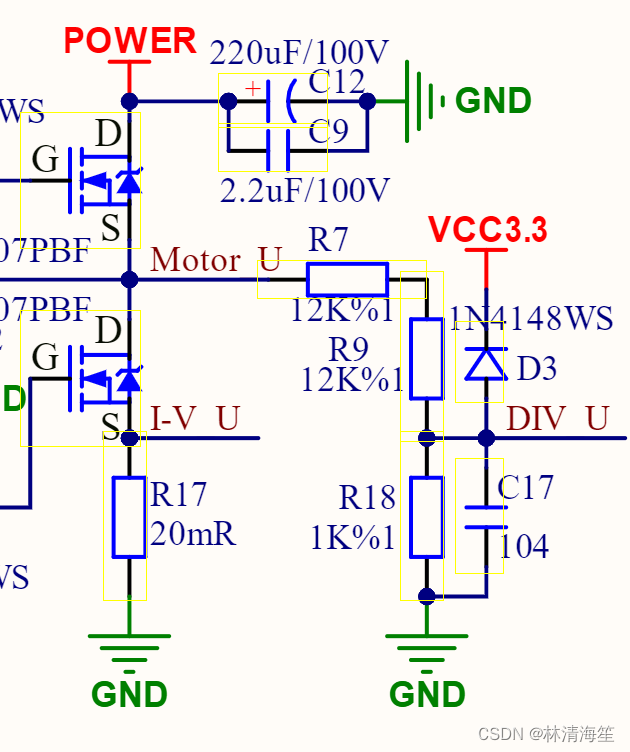

首先采集I-V_U的电压，通过电压和R17电阻，就可以算出这一相的电流了，但是这个电压比较小，所以需要经过一个差分放大电路，这个电路的放大倍数是6倍，还加了一个1.25v的抬升电压，最终输出AMP_IU，这个电压通过板子的IO去采集。采集到的ADC值还需要进行计算转换，因为这里使用的是12位的ADC，所以还要除以4096。

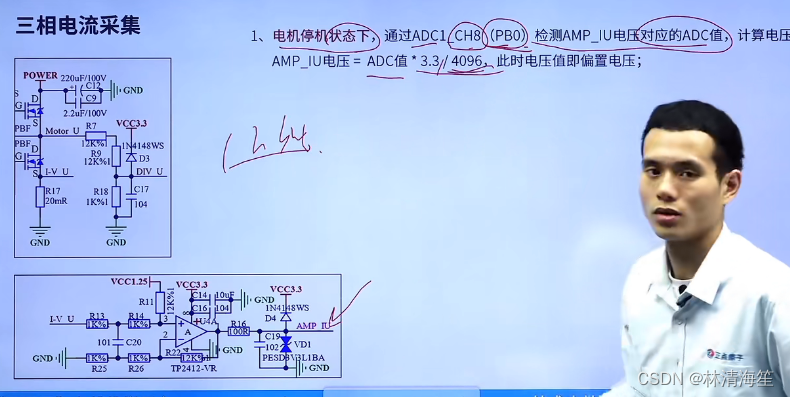

但这是在电机停机的状态下去检测电机的电压，这个电压就是偏置电压。也就是电机未工作时候的电压。也可以理解为基准电压，因为板子供上电后，多多少少是有几毫安的电流的，但是这个电流会对我造成影响的。这里也是包含1.25v的

当电机旋转的时候，同样用PB0来进行检测AMP_IU的电压，然后算出此时的电压值。这时候的电压值就是旋转时候的电压值减去停机状态下的电压值，就是实际作用下的电压了。

已知差分放大电路是进行了6倍的放大，本来是得到第四点，输出电压的，板子不单单只有抬升电压1.25v，一上电的时候，板子自身也有基准电压。所以在实际计算电压值的时候是用第五点公式进行计算。

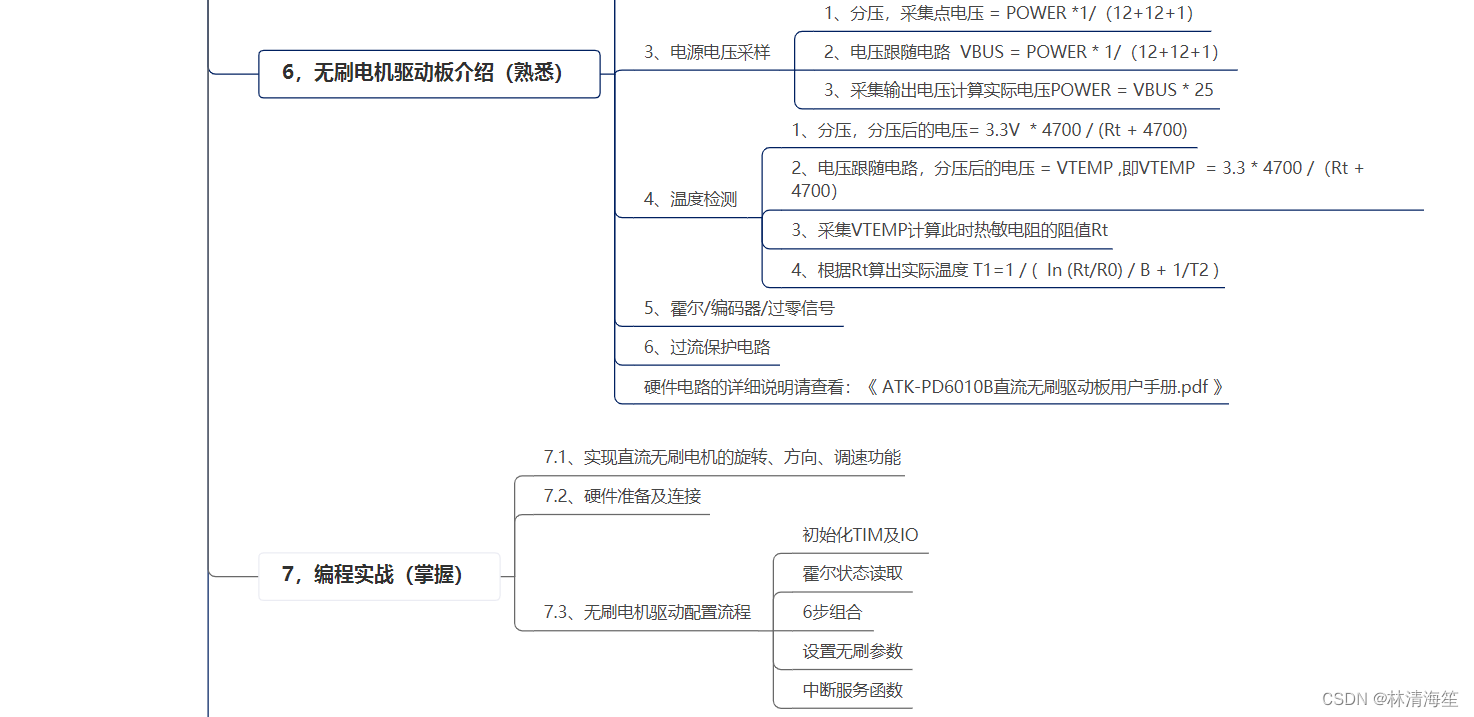

2.电源电压采集

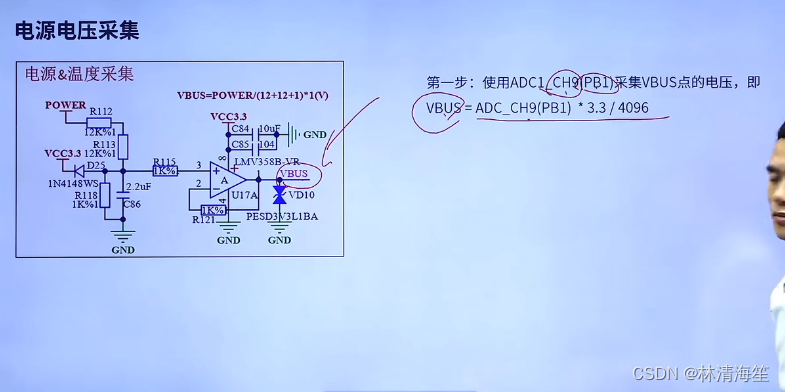

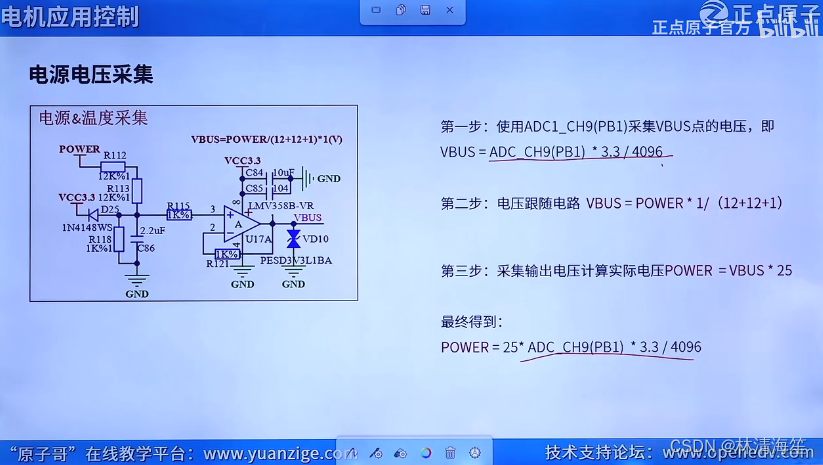

首先也是通过ADC采集VBUS的电压，这里用的是ADC1的通道9的PB1来采集，通过下面的公式算法就能得到此时的电压值了。

因为下面是一个电压跟随运算放大电路所以得到的VBUS电压和进入跟随放大器的电压相同。第二步，由于VBUS可以采集得到，所以我们可以求出POWER的电压。

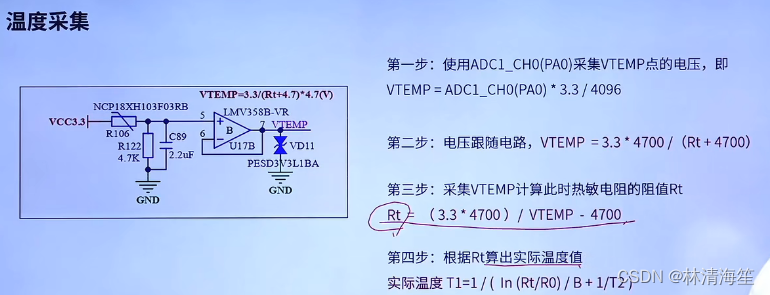

3. 温度采集

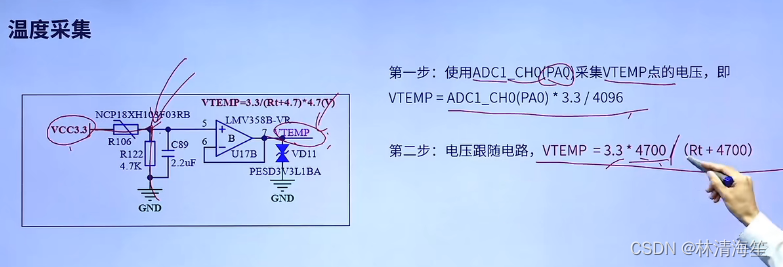

同样也是采用电阻分压，运放5号输入端口的电压就是等于VTEMP的电压，也是采用ADC来采集。通过公式就可以得到经过热敏电阻后的电压值。得到的RT就是热敏电阻阻值。他的阻值是随温度的变化而变化的。

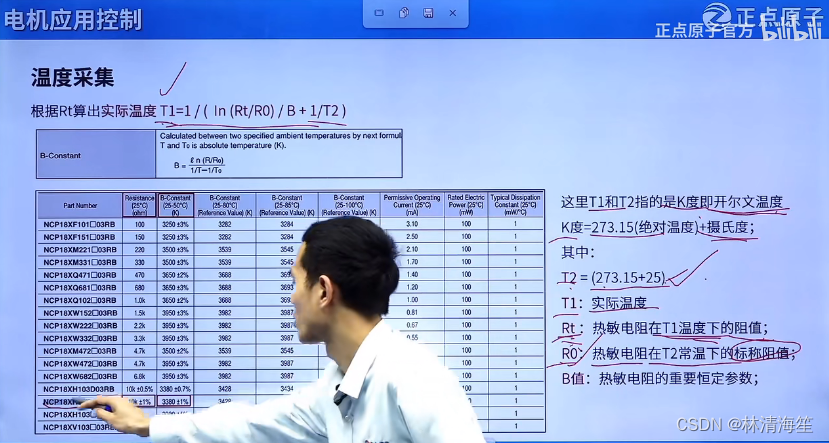

然后再根据RT算出实际的温度值。这个公式是通过热敏电阻的数据手册可以找到的。

这个公式中，R1和T2是指K度。
下面的值可以查表得到，R0指的是25度下对应电阻阻值10k欧，B对应3380。RT通过前面ADC采集得到的。

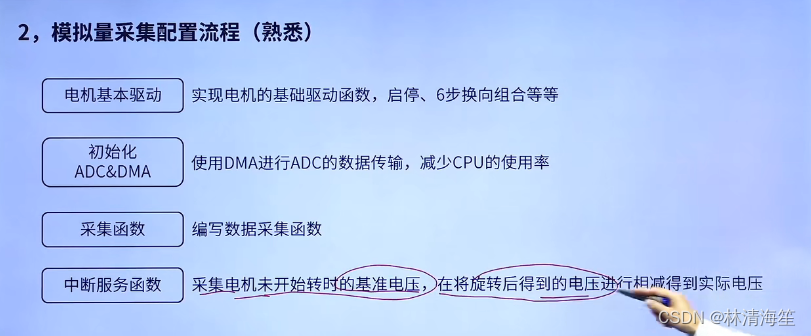

二.模拟量采集配置流程（熟悉）

三.例程解析（掌握）

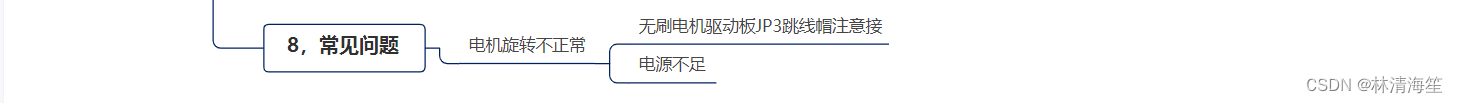

四.总结
