SIWave 串扰分析

文章目录

一、导入文件

如何导入allegro文件，可以参考 《allegro文件导入到SIWAVE，仿真阻抗线》一文。

二、使用SIWave workflow 设置文件参数。

 主要包含参数有：层叠设置，过孔电镀，电路元件参数验证，Power和GND分组、以及仿真布局验证。

三、使用Simulation中Crosstalk scan工具设置

1. 点击Crosstalk scan工具图标。注意：这个有两个选择，1）频域分析，2）时域分析。根据需要选择合适的

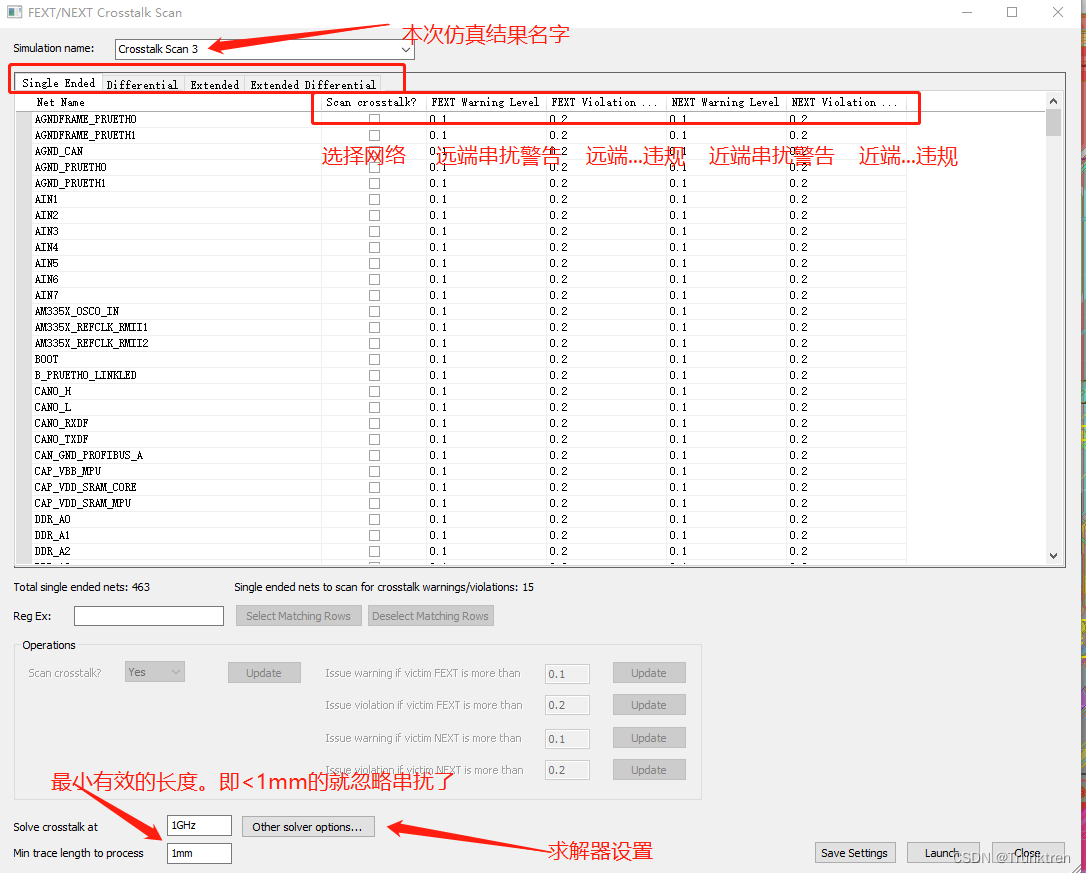

2. 这里使用频域的。设置近端串扰和远端串扰的警告和违规的阈值。

在这里插入图片描述

3. 设置串扰频率和求解器的设置。

在这里插入图片描述

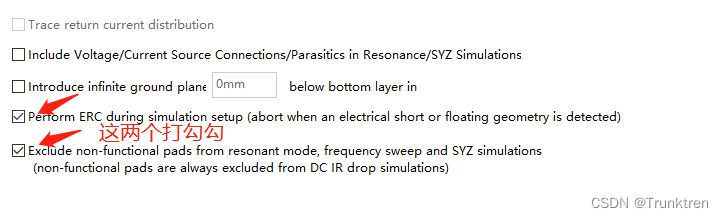

  • SI/PI设置
    在这里插入图片描述

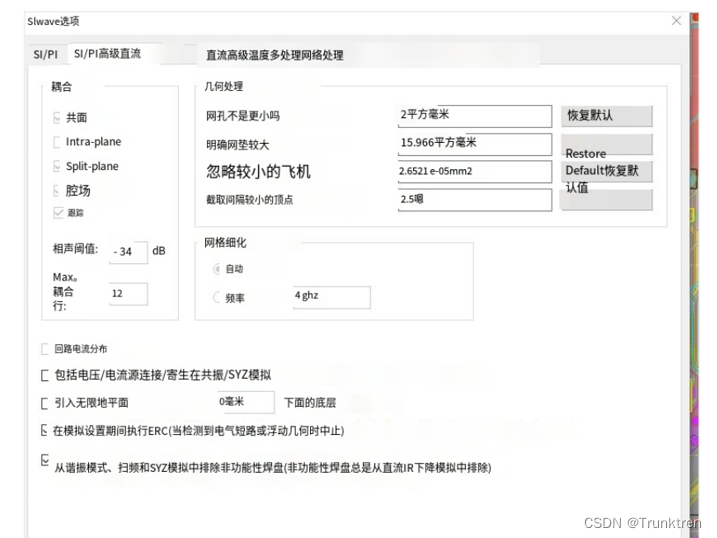

  • 帮忙翻译了一下，参考。有疑问留言。
    在这里插入图片描述
    设置完成之后，点击launch（运行）

四、结果

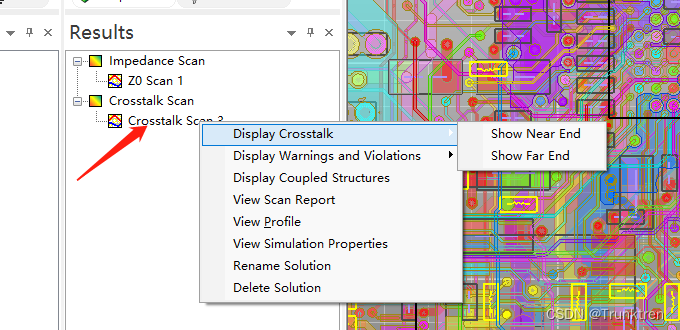

1.右键可以选择查看结果，远端串扰还是近端串扰。
在这里插入图片描述

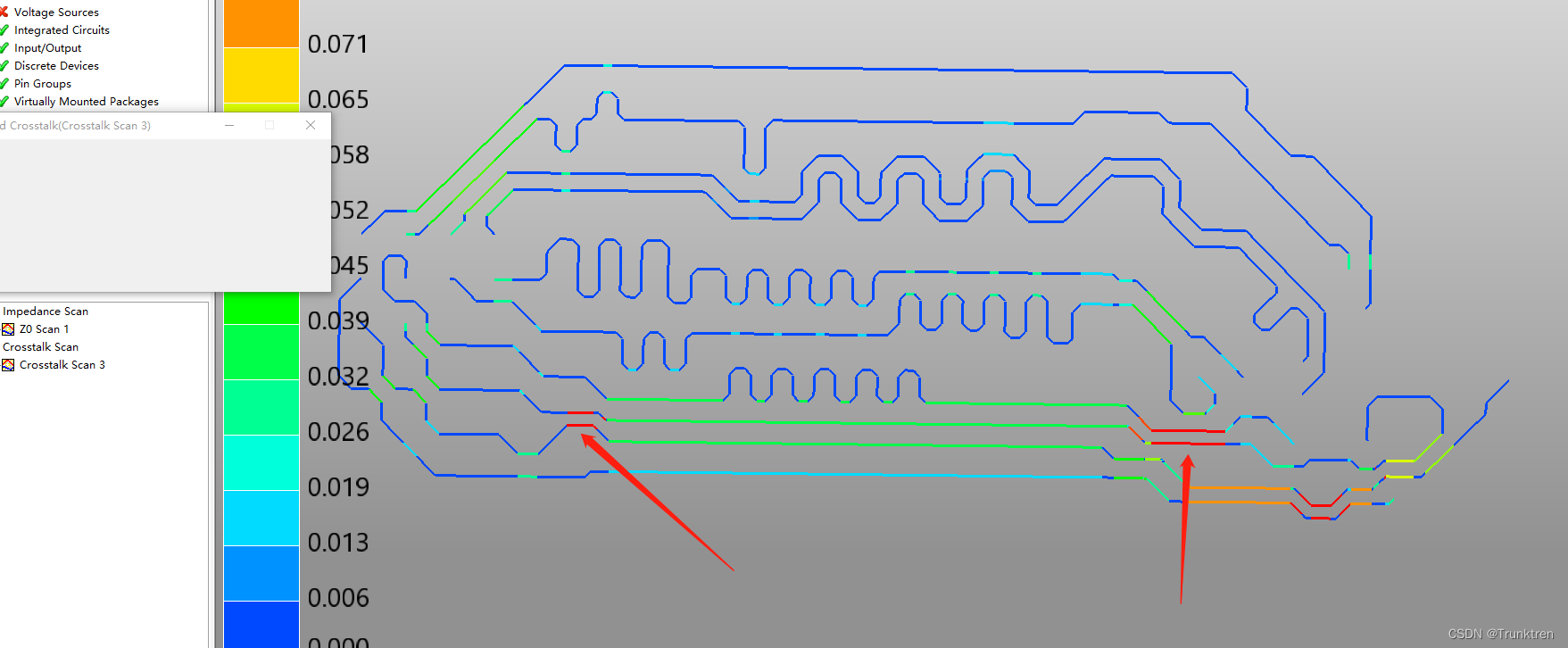

2.红色表示串扰量比较大
在这里插入图片描述

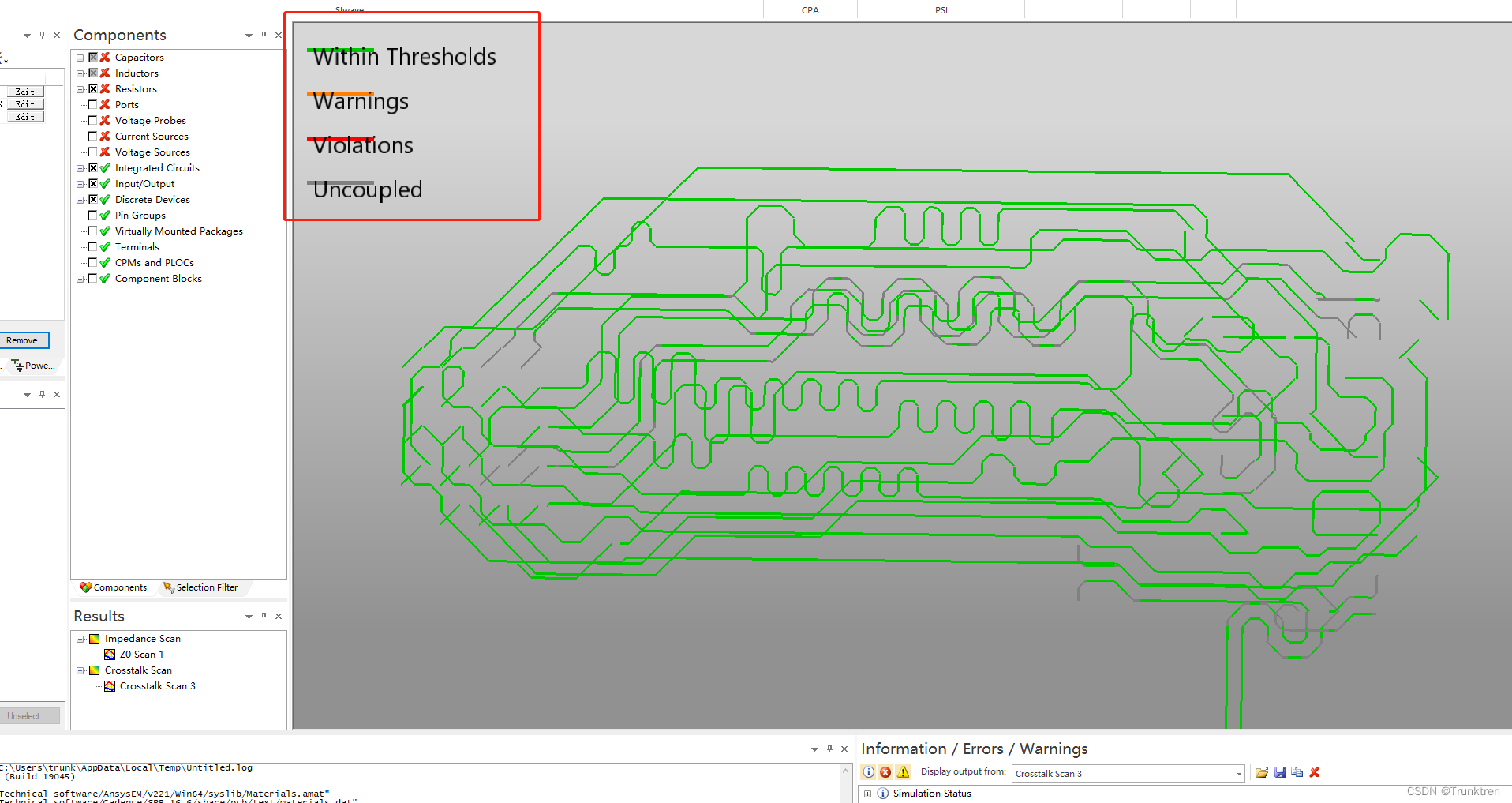

3.也可以右键使用警告和违规的显示方法查看结果
在这里插入图片描述
通过颜色分析，没有耦合太严，串扰量都很小，满足阈值。
