Vivado 统计代码覆盖率

1、代码覆盖率

        是一种通过计算测试过程中被执行的源代码占全部源代码的比例，进而间接度量软件质量的方法。例如，它可以指示是否遍历所有分支和语句（如果切换了所有触发器）。

2、功能覆盖率

         提供有关测试平台覆盖被测单元功能行为的程度的信息。为了实现这一点，开发人员/验证工程师必须定义覆盖组和覆盖点。

        代码覆盖率和功能覆盖率之间的区别在于，功能覆盖率需要使用需求。

        当然，代码和功能覆盖率都需要规划代码设计。代码覆盖率可能有一些限制，因为它无法识别缺失的功能，也无法识别是否已解决所有可能的边界/极端情况值。代码覆盖率也不关心事件的顺序。这就是功能覆盖发挥作用的地方，因为它可以测试功能声明。

        通常，代码和功能覆盖率需要昂贵的仿真工具，但是，通过 Vivado 2021.1 的 Vivado 仿真器就可以实现。使用 Vivado 时，开发人员能够验证其设计并确保 RTL 功能符合要求。

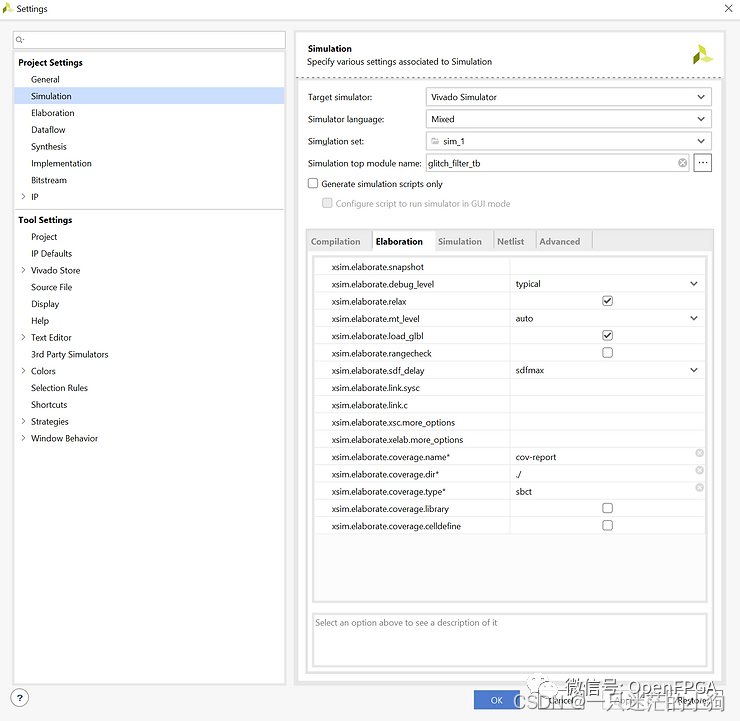

        对于代码覆盖率，我们需要在项目设置中的“仿真”选项卡和细化设置下做的第一件事就是设置覆盖类型。在Vivado中我们可以设置以下选项：

Line / Statement (s) 行/语句

Branch (b) 分支

Condition (c) 条件

Toggle (t) 切换
