第四篇 STM32CubeMX创建STM32工程之GPIO外部中断实验

一、配置引脚成模式

1.配置引脚成外部中断输入模式

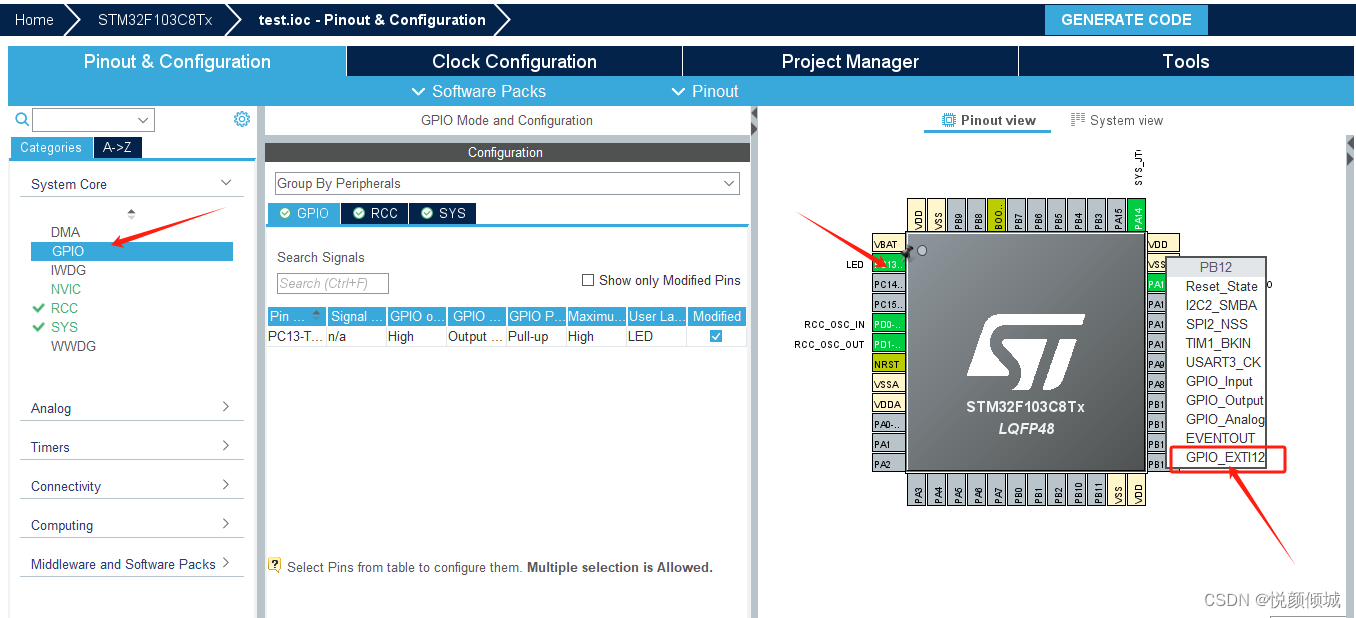

打开LED闪烁工程在此基础之上继续配置一个外部中断输入，小编选择PB12作为外部输入引脚，在右侧芯片引脚左键选择GPIO_EXITx，x表示引脚编号，不同得引脚编号不同，这里选择的是GPIO_EXIT12。

2.引脚参数配置

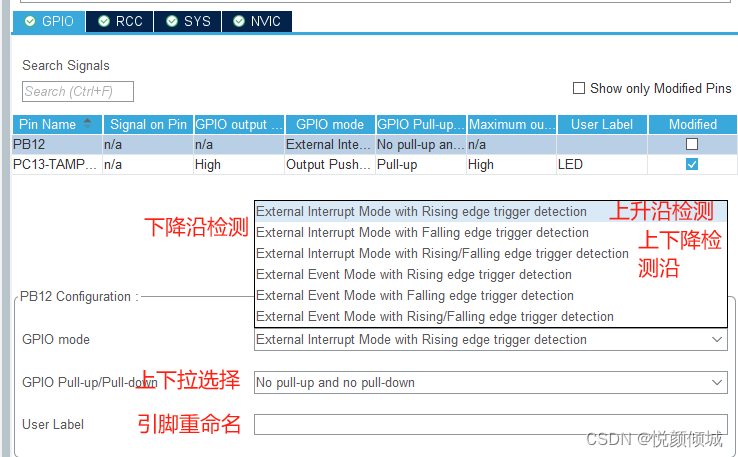

选择PB12，配置引脚出发方式，主要是参数1和参数2，参数一是GPIO模式选择，有六种模式，前三种是上升沿检测、下降沿检测、上下降沿检测的外部中断模式。后三种是外部事件模式，从内部结构是一个是硬件级的一个是软件级的，其他相关区别及具体定义，读者可以自行百度一下。
这里我们选择下降沿外部中断，因此上下拉模式选择上拉，参数一与参数2相互对应。

3.开启中断

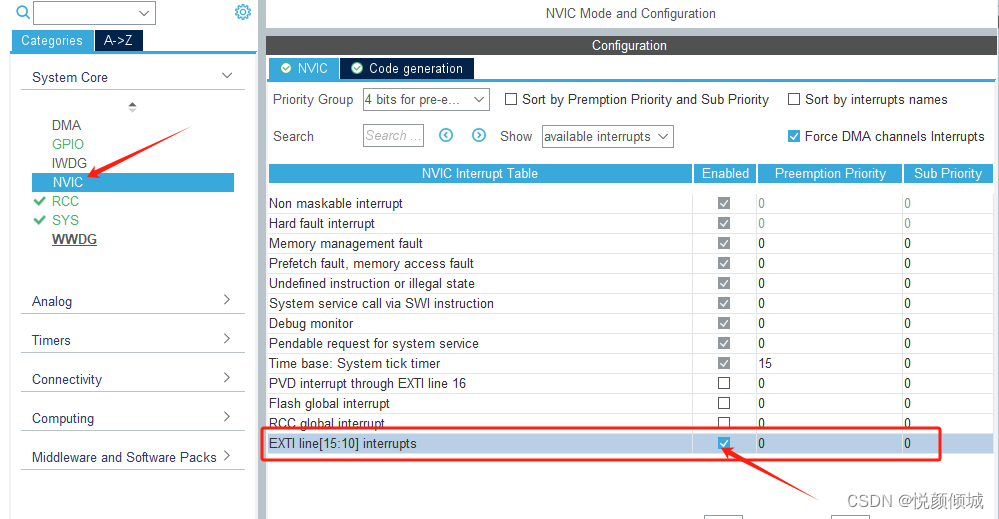

选择NVIC，将EXIT line [15:10]INTERRUPTS使能勾选，开启外部中断使能，外部中断的15-10在同一个中断函数内，值得大家注意，后边小编也会提到。

4.配置LED引脚
参考第一篇LED闪烁等实验

二、编写外部中断处理程序

1.外部中断实现LED的亮灭
代开User.c文件新建一个中断回调函数

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)

这里值得注意的是该函数在hal库中已经有定义，读者可以右键打开定义所在位置。

__weak void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)

该函数定义使用的是“__weak”关键字，该定义表示该函数为若定义，当user.c中再次出现定义的时候不会提示重定义错误。
定义完成以后，当中断产生以后会执行该函数，中断函数中执行LED反转操作。这里小编叫了if判断。原因是中断10-15是配置到同一个回调函数的，因此当有多个案件的时候需要注意判断是哪个引脚发生中断。

#include "user.h"
#include "gpio.h"                                              //引入gpio头文件

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
	if(GPIO_Pin == KEY_Pin)
	{
		HAL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin);
	}
}
void user_main(void)
{
	while(1)
	{
	}
}
