单片机 WIFI模块发送AT指令收不到回复问题

修改WIFI模块波特率
最新推荐文章于 2025-06-26 20:17:43 发布
最新推荐文章于 2025-06-26 20:17:43 发布
阅读量6.6k 收藏 8
点赞数
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_29762941/article/details/80366847
本文介绍如何将WIFI模块的波特率从9600更改为115200，并通过发送AT指令实现这一设置。此外还提供了将波特率重新设置回9600的方法。

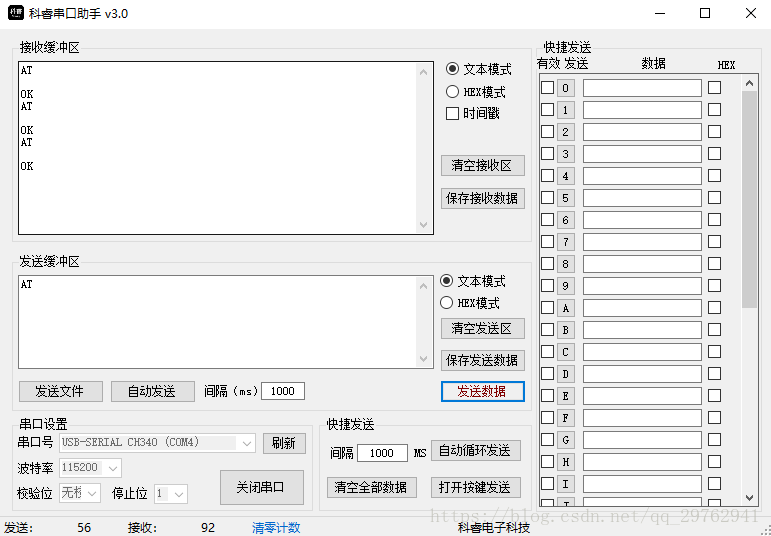

把下图中波特率改一下，如一开始是9600，改为115200，再送发AT指令.之后再用AT+UART=9600,8,1,0,0更改WIFI模块波特率即可。

love music.
