HC-06蓝牙模块调试经验（AT指令以及输入无返回）

原创 已于 2023-07-18 12:31:05 修改
· 7.8k 阅读 · 60 ·
版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #嵌入式硬件

于 2023-07-18 12:24:23 首次发布
本文介绍了如何调试蓝牙模块HC-06，包括检查硬件连接、安装驱动、使用XCOMV2.6进行串口通信，以及调整波特率来进入AT指令模式。如果无法响应AT指令，可能需要检查蓝牙模块的单向传输问题或尝试通过改变GND和EN引脚的连接。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

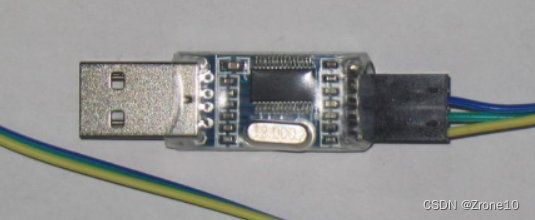

准备工具：TTL转USB（CH340驱动的）、安卓蓝牙调试app、XCOM V2.6（windows串口调试）

工具下载链接：https://pan.baidu.com/s/1MberurMH9c2QwEJZHZ_RVw?pwd=73xq
提取码：73xq

问题描述：本人在做课设时调试蓝牙调得头皮发麻，无法进入AT指令模式（不返回OK），蓝牙无法返回输入值。

解决方法：

一、先验证蓝牙的功能正常

(TTL)         (蓝牙)

5V     ->     5V

RX    ->     TX

TX    ->     RX

GND  ->   GND

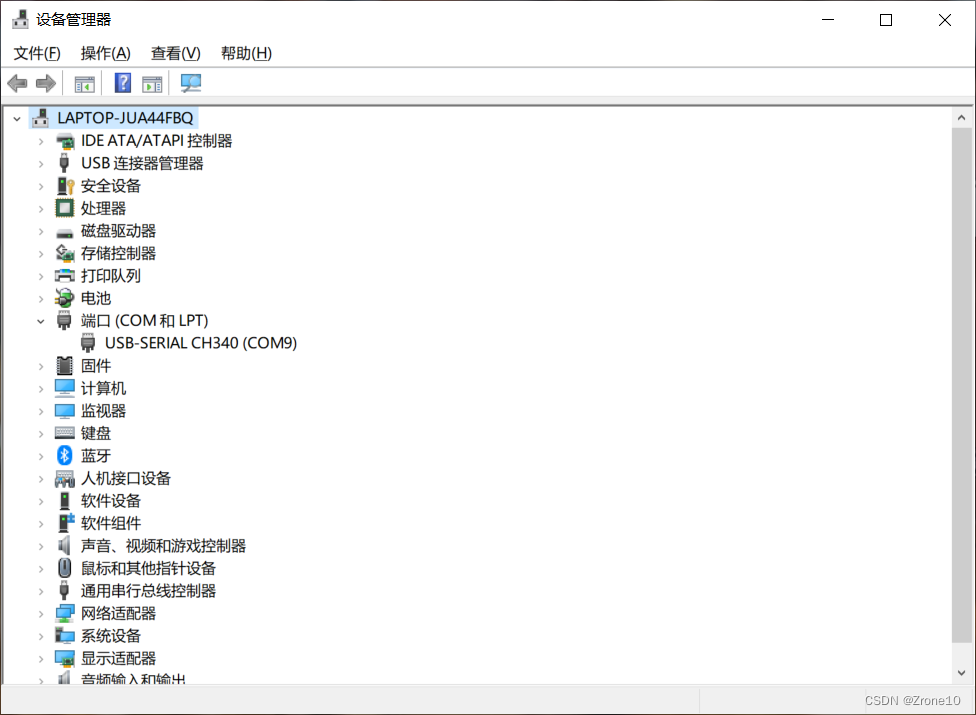

①接好线后，打开任务管理器-端口（COM和LPT）发现如下图内容：

若没有此内容
