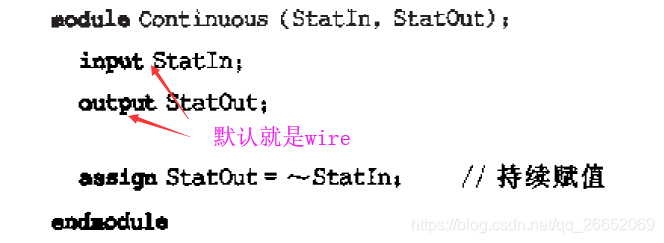

连续赋值语句是Verilog数据流建模的基本语句，用于对线网进行赋值，等价于门级描述，是从更高的抽象角度来对电路进行描述。连续赋值语句必须以关键词assign开始。硬件中，连续赋值语句表示用等号右端的表达式所推导出的逻辑，驱动等号右边的网线。【注】连续赋值语句中被赋值的对象总是受组合逻辑驱动的网线。

综合出的网表为图1所示

延迟：如果在连续赋值语句中加入延迟，综合器会选择忽略。比如

assign #2 StatOut = ~StatIn;

综合后也是图1所示。

2. 过程赋值语句

过程赋值语句只能出现在always块中（也能出现在初始化语句initial语句中，但initial 语句不可综合），而连续赋值语句需要用到关键词assign。过程赋值语句有两种方式：

a) 阻塞赋值；
b) 非阻塞赋值。

2.1 阻塞赋值

阻塞赋值 “=”

module Blocing （Preset ，Count）；
input [2:0] Preset ;
output[3:0] Count  ;

reg [3:0] Count ;

always@(Preset)
   Count = Preset+1 ;
endmodule

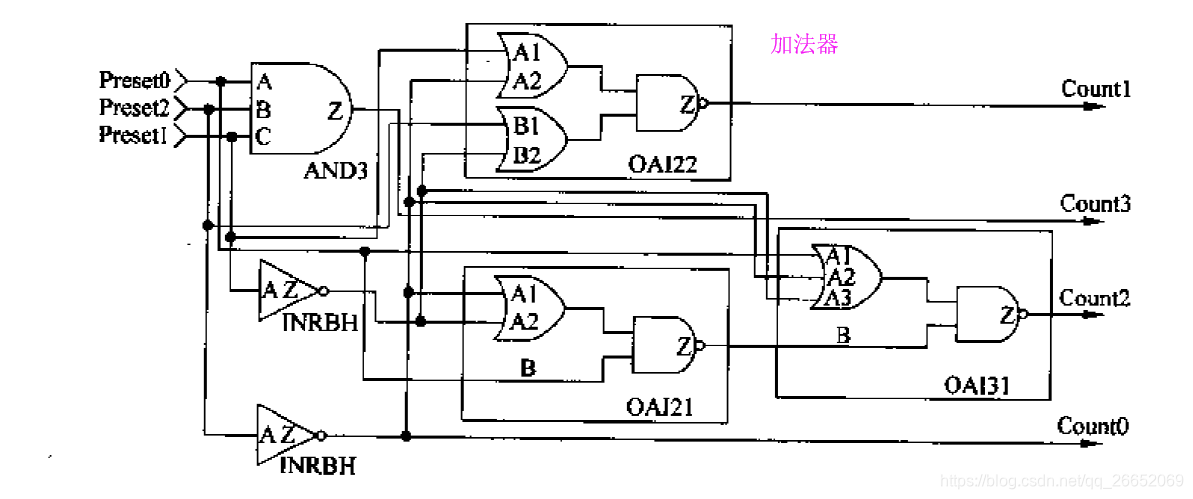

综合后的网表如下：

会不会有疑问reg型Count为什么没有综合出触发器？看2.3节

2.2 非阻塞赋值

非阻塞赋值 “<= ”

module NonBlocking(RegA, RegB, Mask);
input [3:0] RegA ,Mask;
output[3:0] RegB;
reg [3:0]   RegB;

always@(RegA or Mask)
begin
    Reg <= RegA & Mask ;
end
endmodule

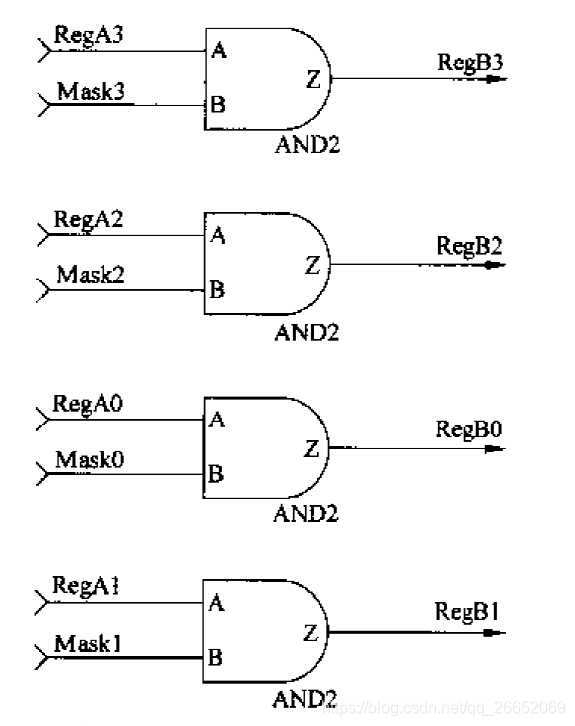

综合后的网表如下：

会不会有疑问，reg型的RegB为什么没有综合出触发器？看2.3节。

上面的两种过程赋值都是在always块中，用不同的赋值方式实现组合逻辑。可以看出，单从一个赋值语句看，赋值语句的阻塞与非阻塞性质，并不会造成从赋值语句本身生成的组合逻辑电路有什么不同，但是会影响以后对赋值结果的使用（后续介绍）。即其他组合逻辑或时序逻辑中才使用该赋值结果的时候，不同的赋值方式最终的结果会大不相同。

一般建议是，组合逻辑采用阻塞赋值 =，而时序逻辑进行建模时会使用非阻塞赋值 <= 。但，这并不是说这是唯一的选择。

2.3 赋值对象

过程赋值在阻塞与非阻塞方式中，等号右边都会生成逻辑表达式所表达的组合逻辑电路，但等号左边的被赋值对象会被综合成连线、触发器、锁存器，这取决于赋值语句在Verilog HDL代码中上下文环境，这在综合（一）中就说过。如果将上面例子中always模块的敏感列表中换成在时钟控制下执行，那么综合后的网表结果不同。

module NonBlocking(Clk, RegA, RegB, Mask);
input [3:0] RegA ,Mask;
inout       Clk ;
output[3:0] RegB;
reg [3:0]   RegB;

always@(posedge Clk)
begin
    Reg <= RegA & Mask ;
end
endmodule

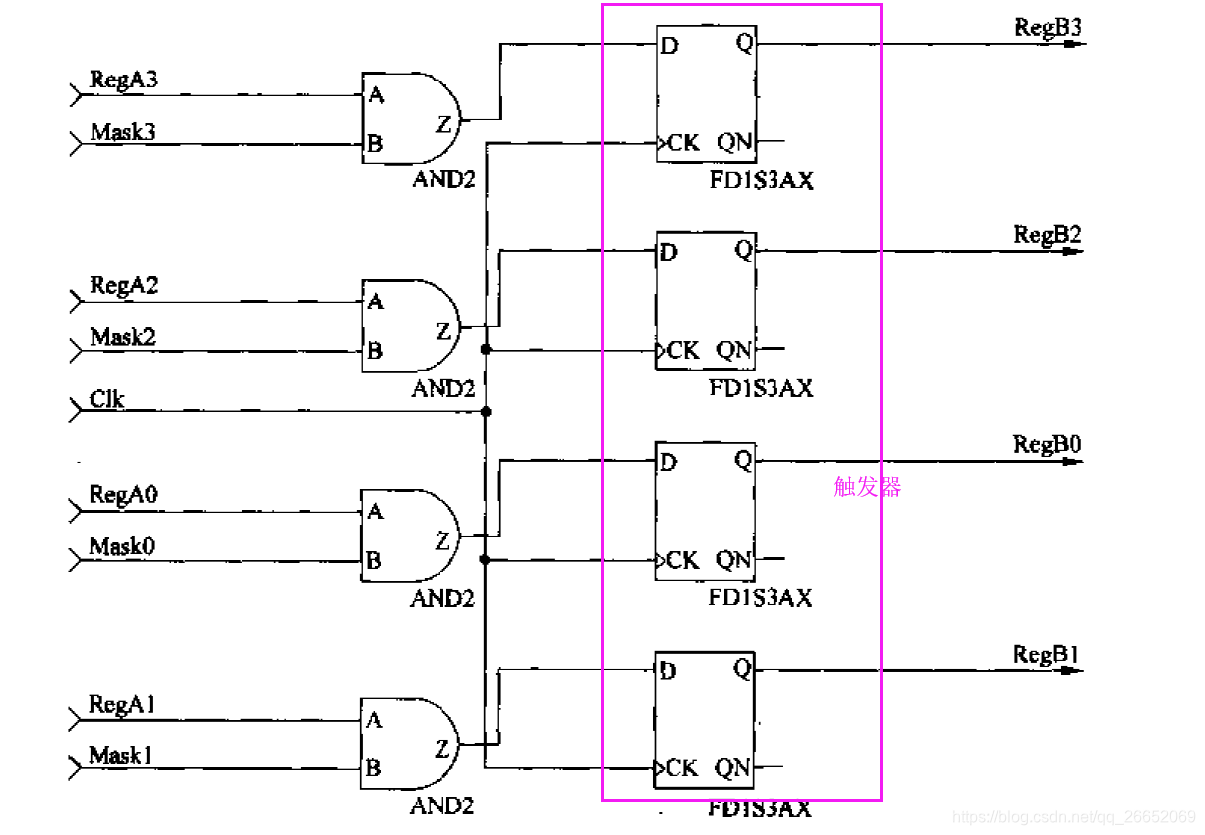

综合后的网表：

2.4 赋值限制

延迟忽略：阻塞赋值与非阻塞赋值中所指定的任何形式的延迟，包括延迟控制和语句内的延迟，都会被综合器所忽略。这可能就会导致设计模型与综合出的网表功能不一致。

#5 RegB  <= RegA & Mask ;
//延迟控制 #5 会被综合器忽略

Reg = #2 RegA & Mask ;
//语句内的延迟 #2 也会被忽略

在当个综合模块中，对于阻塞非阻塞使用的另一个限制：对同一个赋值对象，不能既使用阻塞，又使用非阻塞赋值。

也就是说，一旦赋值对象在第一次确定了赋值方式，在后面对该对象赋值的时候就只能继续使用这种方式了。下面这个情况就属于非法赋值，是会报错的。

Count = Preset +1 ;
...
...
Count <= Mask    ;

3.逻辑运算符

逻辑运算符就是实现一些逻辑运算，能够直接映射成硬件当中的基本逻辑门。典型的全加器模型描述如下：

module full_adder(Ain ,Bin ,Cin ,Sum ,CarryOut );
input Ain , Bin , Cin ;
output Sum ,CarryOut ;

assign Sum      = (Ain ^ Bin) ^ CarryOut ;
assign CarryOut = (Ain & Bin) | (B & Cin) | (A & Cin) ;

endmodule

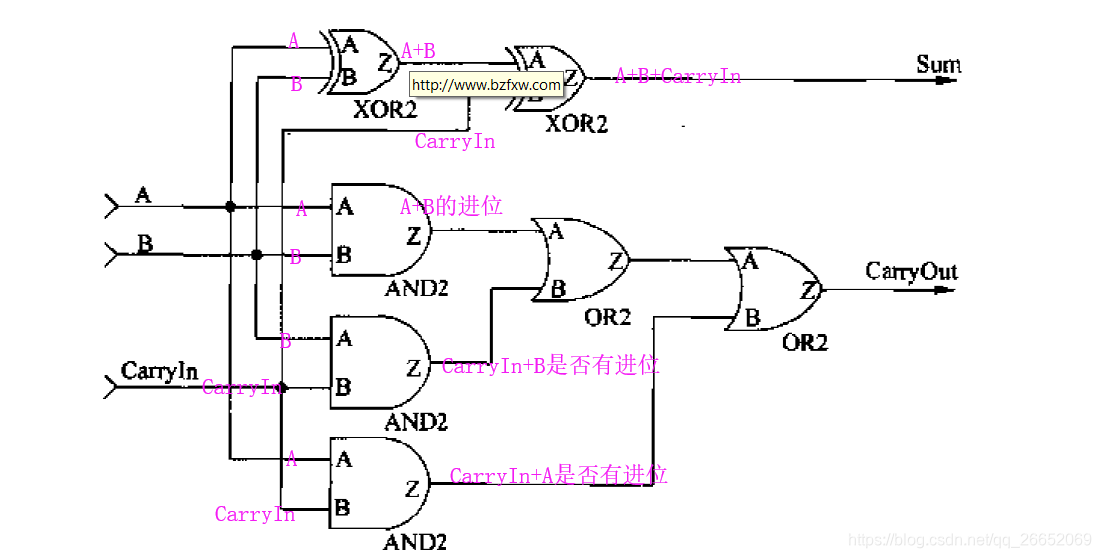

综合出网表：根据逻辑表达式，综合出一一对应的基本逻辑门电路

4. 算术运算符

在Verilog设计综合（一）中的介绍过，Verilog HDL中，寄存器类型被解释为无符号数，整数类型（integer型）被解释成二进制补码形式的有符号数，解释时都是把最右端的位作为最低有效位。。因此，要综合成无符号算术算符就需要使用寄存器类型，而若是需要得到有符号的算术算符就需要使用整型。

网线类型被解释为无符号数。

4.1 无符号算术

下面是对无符号数使用算术运算符：对3位加法器进行建模。运算的操作数都是无符号数，因为输入信号Arb和Bet都是wire型(网线型）。

module UnsignedAdder(
      Arb  ,
      Bet  ,
      Lot
);

input [2:0] Arb  Bet   ;
output[2:0] Lot        ;

assign Lot = Arb + Bet ；

endmodule

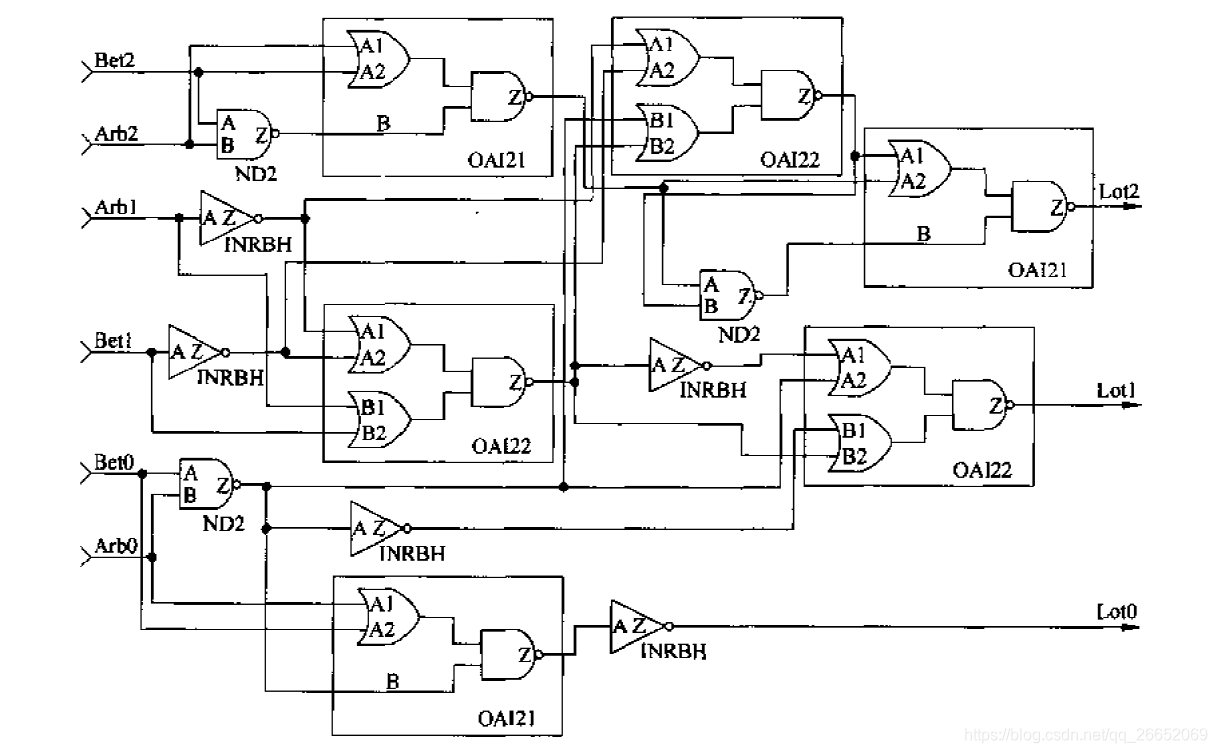

综合后网表：

4.2 有符号数算术

有符号数用整型表示。

module SignedAdder(
       Arb      ,
       Bet      ,
       Lot
);
input  [1:0] Arb , Bet ;
output [2:0]   Lot     ;应使用标号

reg [2:0]      Lot     ;

always@（Arb or Bet）
begin : LABEL_A
   //内有局部声明的顺序块
    integer ArbInt , BetInt ;
      ArbInt = -Arb;   //保存负数仅用于表明对有符号数运算量做+运算
      BetInt = -Bet;
      Lot    = ArbInt + BetInt ;
 end
endmodule

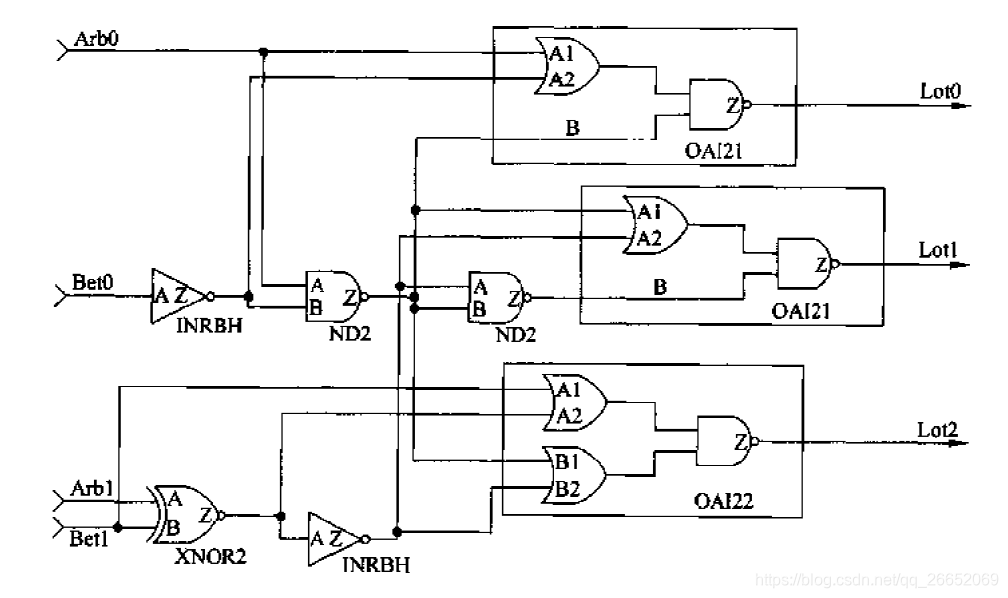

综合出的网表如下：

【注意】：有符号数运算的加法器逻辑与无符号数加法器逻辑相同，因为有符号数是用二进制补码形式来表示的，依旧是做加法。

4.3 进位的建模

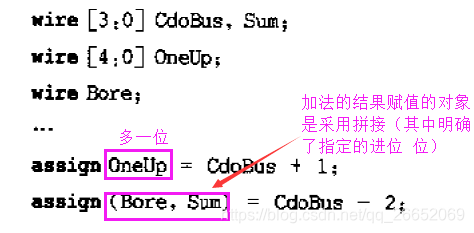

对进位建模一般采取的方法是，输出结果位宽要比运算操作数中较大值的位宽大一位。另一种可行办法是：加法结果赋值对象是采用进位位拼接（其中明确了哪一位是进位的位）。

5. 关系运算符

能够综合的关系运算符有： > 、< 、<= 、 >= 。关系运算符的建模与算术运算符相似。对于关系运算符，综合后会产生不同的结果。这取决于被比较的究竟是无符号数还是有符号数！！

若比较的是寄存器类型或网线类型变量（无符号数），则综合出无符号关系运算符；
若比较的是整型变量（integer），则综合出有符号关系运算符。

//无符号数关系运算符
module GreaterThan(A ,B ,Z );
input [3:0]  A ,B  ;
output          Z  ;

assign     Z  =  A[1:0] > B[3:2] ;
endmodule

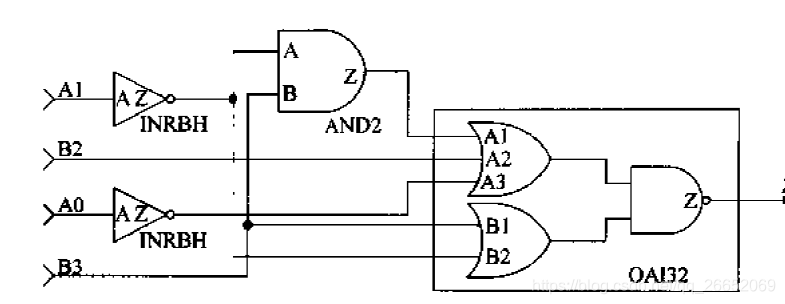

综合后网表：

//有符号关系运算符

module LessThan(
     ArgA       ,
     ArgB       ,
     ResultZ
);

input    [2:0]      ArgA,Argb ;
output                ResultZ ;
reg                   ResultZ ;
integer     ArgAInt , ArgBint ;

always@(ArgA or ArgB)
begin
    ArgAInt = -ArgA ;
    ArgBInt = -ArgB ;
//保存负值仅用于表明对有符号数进行比较
    ResultZ = ArgAInt <= ArgBint ;
end

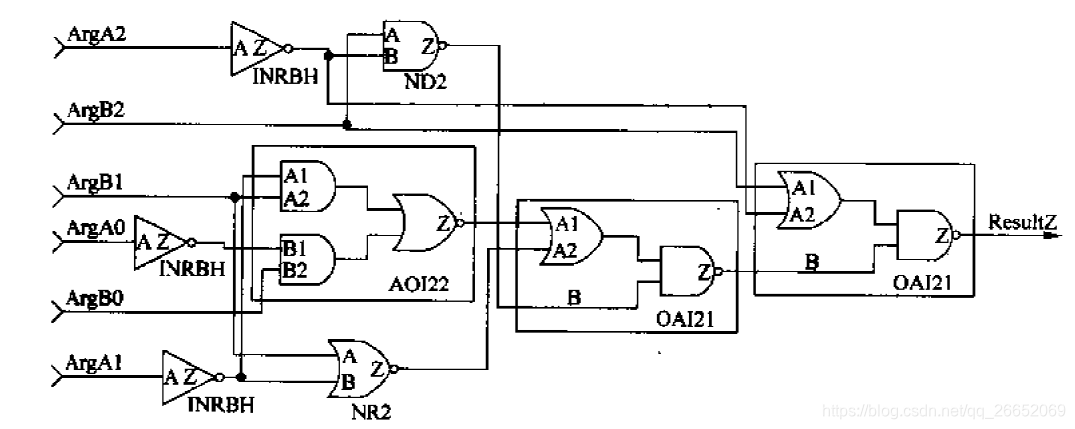

综合出的网表：

6. 相等性运算符

能够综合的相等性运算符： == 和！==。还有全等运算符（Case equality）:===和非全等运算符（Case inequality）:!==，但是这两个是不能综合的。

就比较究竟是有符号比较还是无符号比较而言，相等性运算符建模的方式也与算术运算符类似。下例中使用了有符号数。注意，此列中相等性算符的运算量都是整型的，因为整型值表示的是有符号数。

module NotEquals(A , B , Z);
input [0:3] A, B ;
output         Z ;
reg            Z ;

always@(A or B)
begin: DF_LABEL
   integer IntA, IntB ;
           IntA = A ;
           IntB = B ;
              Z = IntA != IntB;
end
endmodule

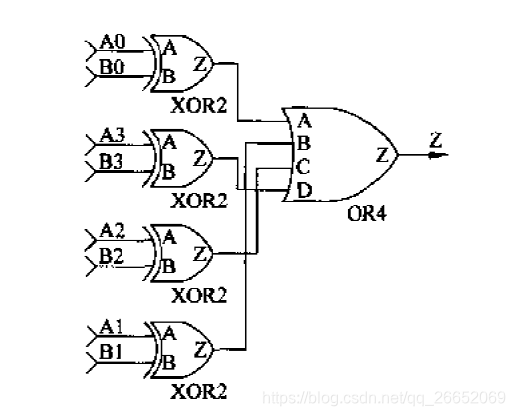

综合后网表：

7. 移位运算符

Verilog HDL综合器支持左移“<<”和右移“>>”运算符。而经过移位后空出来的各个位都填补0。移位运算符右边表示移位的位数，可用常量，也可以是变量。这两种情况下，产生的都是组合逻辑。如果移位的位数是常量，则只需要重新连线即可，如果位移的数是变量，则会综合出通用的移位器。

常量移位：

module ConstantShift(DataMux, Address);
input   [0:3] DataMux;
output  [0:5] Address;

assign Address = (~DataMux) << 2;

endmodule

根据Veirlog的语法规则，ConstantShift模块中执行左移运算时，从DataMux中移位出去的位并没有被舍弃，而是被移到了Address的更高位上去了。如果Address和DataMux的位宽相同，这个时候被移走的高位就将会被舍弃掉。

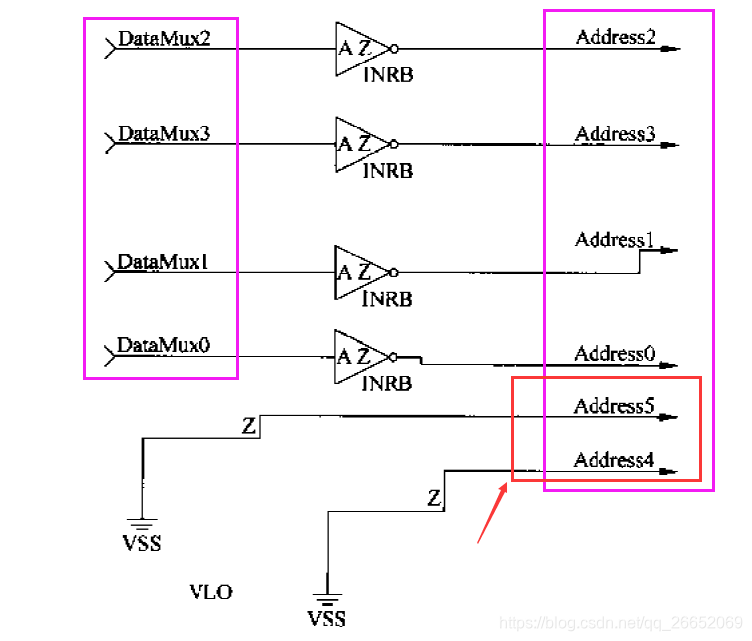

综合后的网表：



//module VarShift(MemData , Amount , InstrReg);
input  [0:2] MemData  ;
input  [0:1] Amount   ;

output [0:2] InstrReg ;

assign InstrReg = MemDataReg >> Amount ;

endmodule

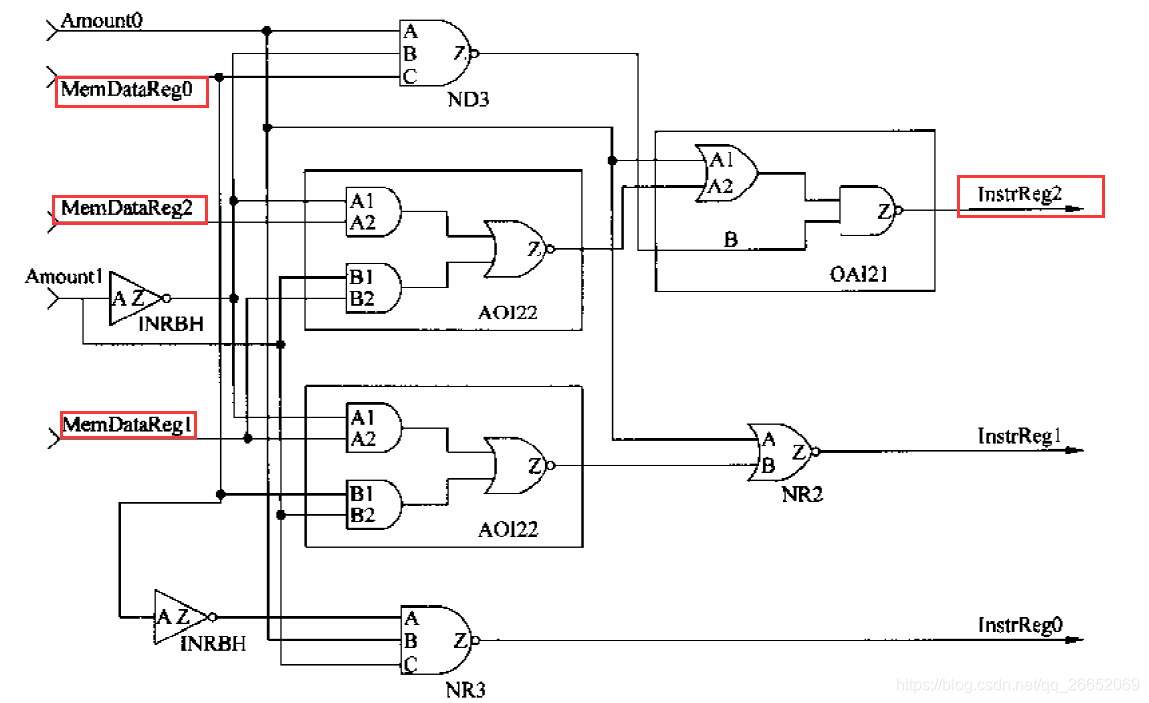

综合后网表：

8. 向量运算

Verilog中，宽度为1的变量称为标量，如果在变量声明中没有指定位宽则默认为标量（1位）。线宽大于1位的变量称为向量。如 reg[5:0] data；即为定义一个位宽为6的向量。下面例子中 A的4个位与B的4个位逐位相与的结果，再同C的4个位逐位相或。运算结果被赋值给（从最右位开始）目标网线。

module VectorOperations(A, B, C, Result);
input   [3:0] A ,B , C ;
output  [3:0] Result   ;

assign Result = (A & B) | C;

endmodule

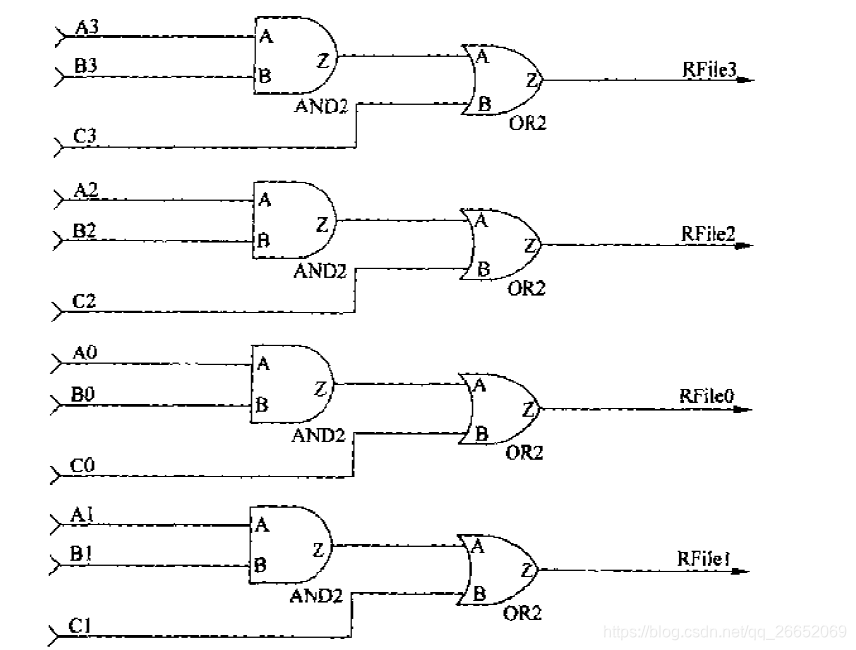

//综合出的网表：

下一示例中，逻辑运算符的操作数是向量。此时，针对向量的各个位生成了一系列的逻辑门

module VectorOperands(Bi, Stdy , Tap);
input  [0:3] Bi ,Stdy ;
output [0:3]      Tap ;

assign Tap = Bi^Stady ;

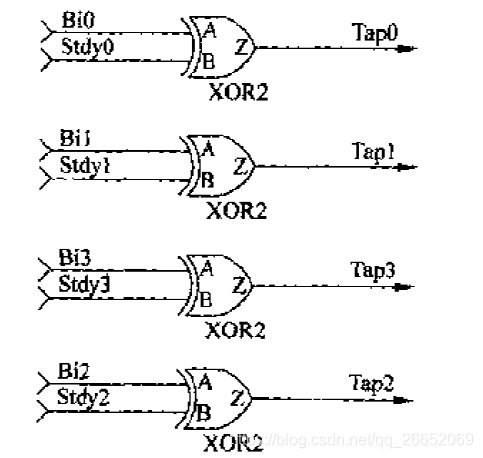

综合后网表：

因为右端的每一个操作数都是4位的，所有综合出4个异或门。

以上的连续赋值示例中，连续赋值语句与综合出的逻辑电路之间存在着一一对应的关系，这是因为连续赋值语句隐式地描述了这种电路结构。

9. 部分选取（域选取）

在建模时，可以使用部分选取。在表达式中可以任意的选取向量中的相邻几位。

10. 位选择

在表达式中可以任意的选取向量中的某一位。

对向量进行位选取可采用：常量下标和非常量下标。

10.1 常量下标

module ConstantIndex( A, C, Reg_File, Zcat);
input [3:0] A, C     ;
input [3:0] Reg_File ;

output [3:0] Zcat;

assign Zcat[3:1] = ｛A[2] ， C[3:2]｝;
assign zcat[0]   =  Reg_File[3]     ;

endmodule
