基于Keil的软件仿真逻辑分析仪功能观察管脚的时序波形

本实验主要讲解在没有示波器条件下，使用Keil的软件仿真逻辑分析仪功能观察管脚的时序波形。用此功能观察上一篇博客流水灯中3个GPIO端口的输出波形和串口输出波形，并分析其波形反映的时序状态正确与否，高低电平转换周期（LED闪烁周期）实际为多少。

一、keil观察3个GPIO端口的输出波形

1、仿真设置

在使用仿真时，需要先进行Debug模式设置。

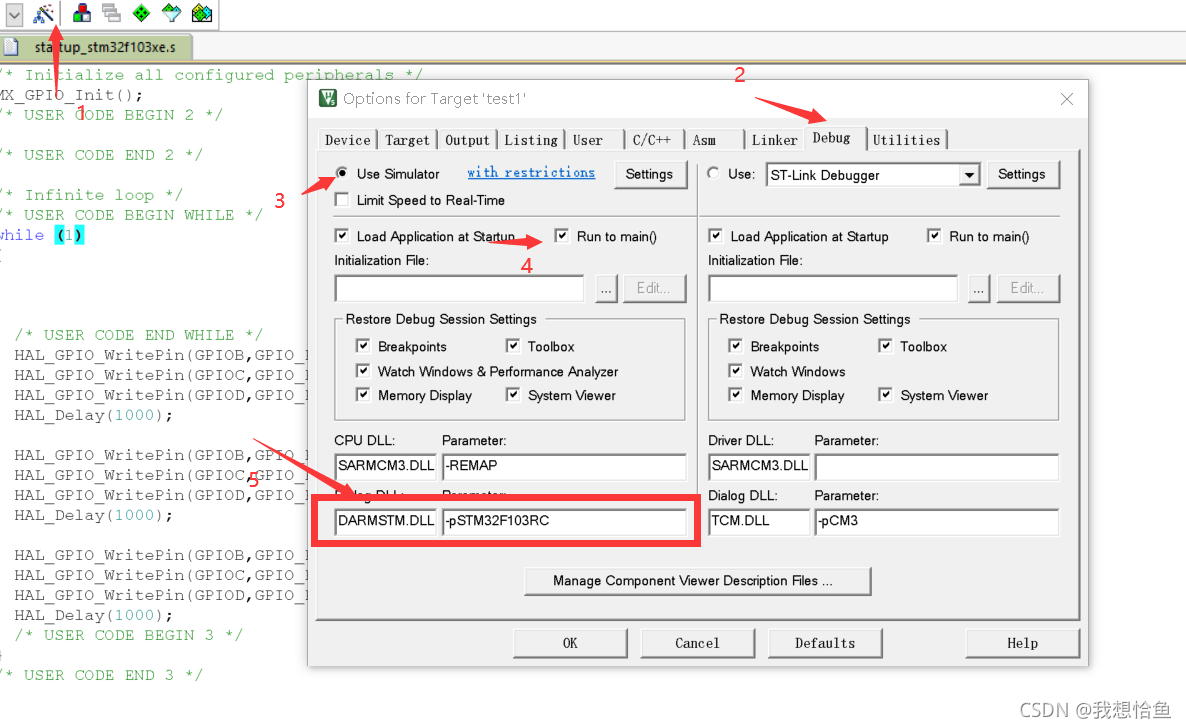

点击魔法棒 进入debug界面经行修改Dialog.DLL下改为DARMSTM.DLL，Parameter下改为-pSTM32F103RC（你所希望使用芯片）

 配置好后，点击Debug

2.使用逻辑分析仪

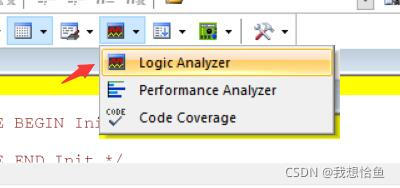

设置完成后，开启调试模式，打开逻辑分析仪

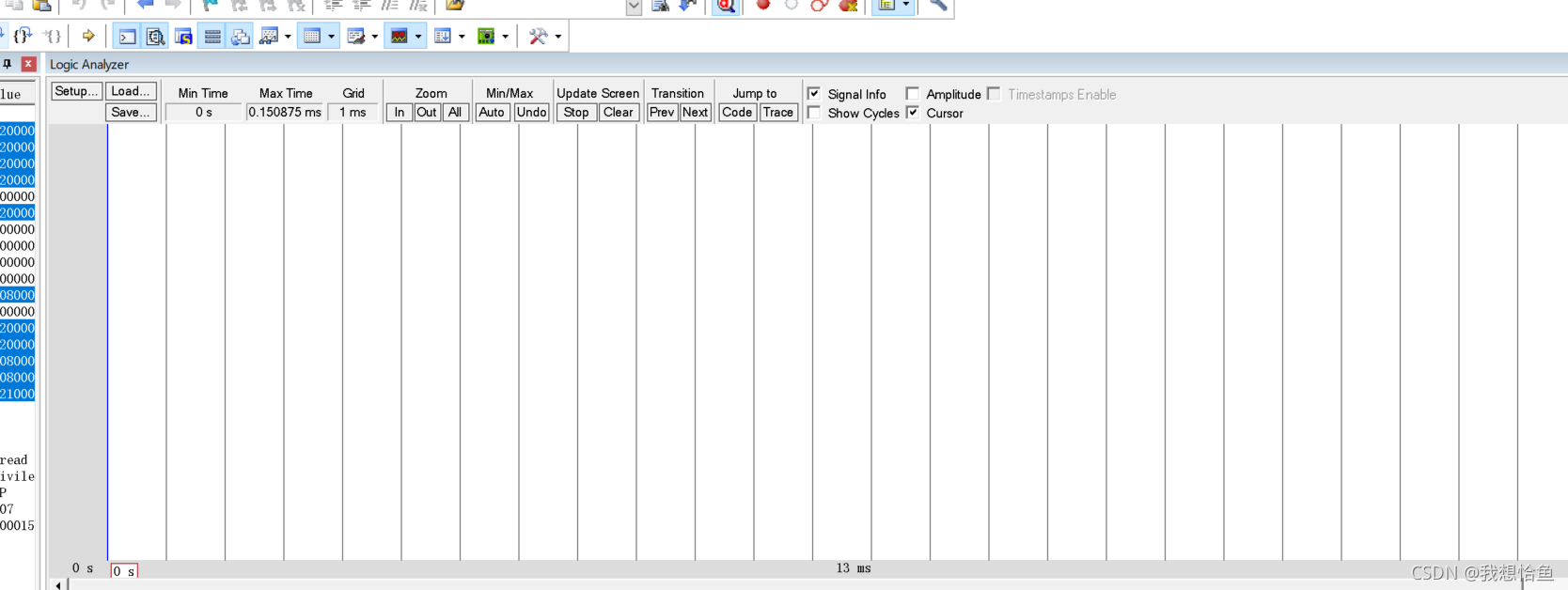

打开后如图

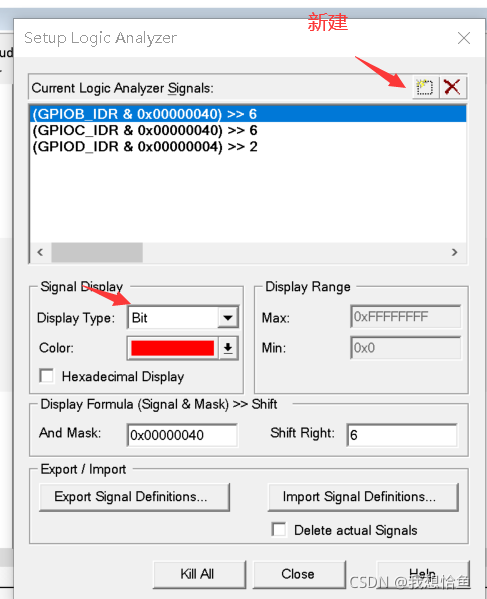

 点击左上角setup，弹出对话框，添加需要查看的波形的的引脚，点击右上角的添加输入

 输入GPIOx_IDR.y 回车 信号输出类型选择bit

x为选择的GPIO口号

y为选择的引脚号

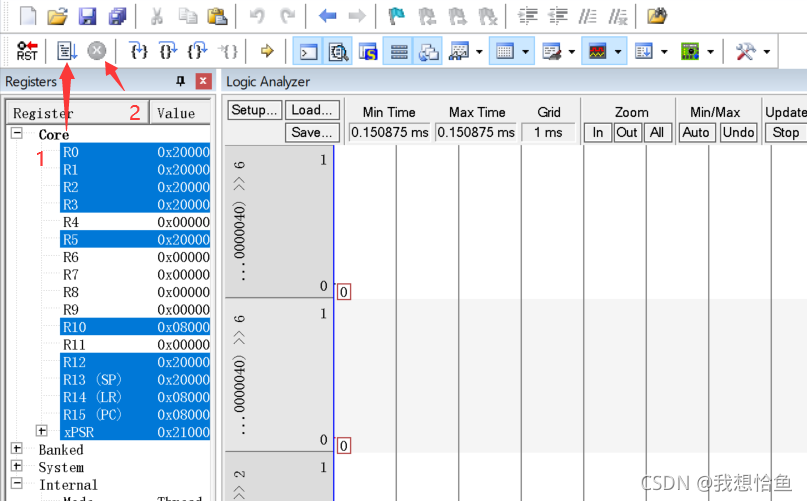

设置好之后，逻辑分析仪左侧会出现刚才设置的三个IO口，点击运行

执行一段时间后，点击停止按钮查看波形

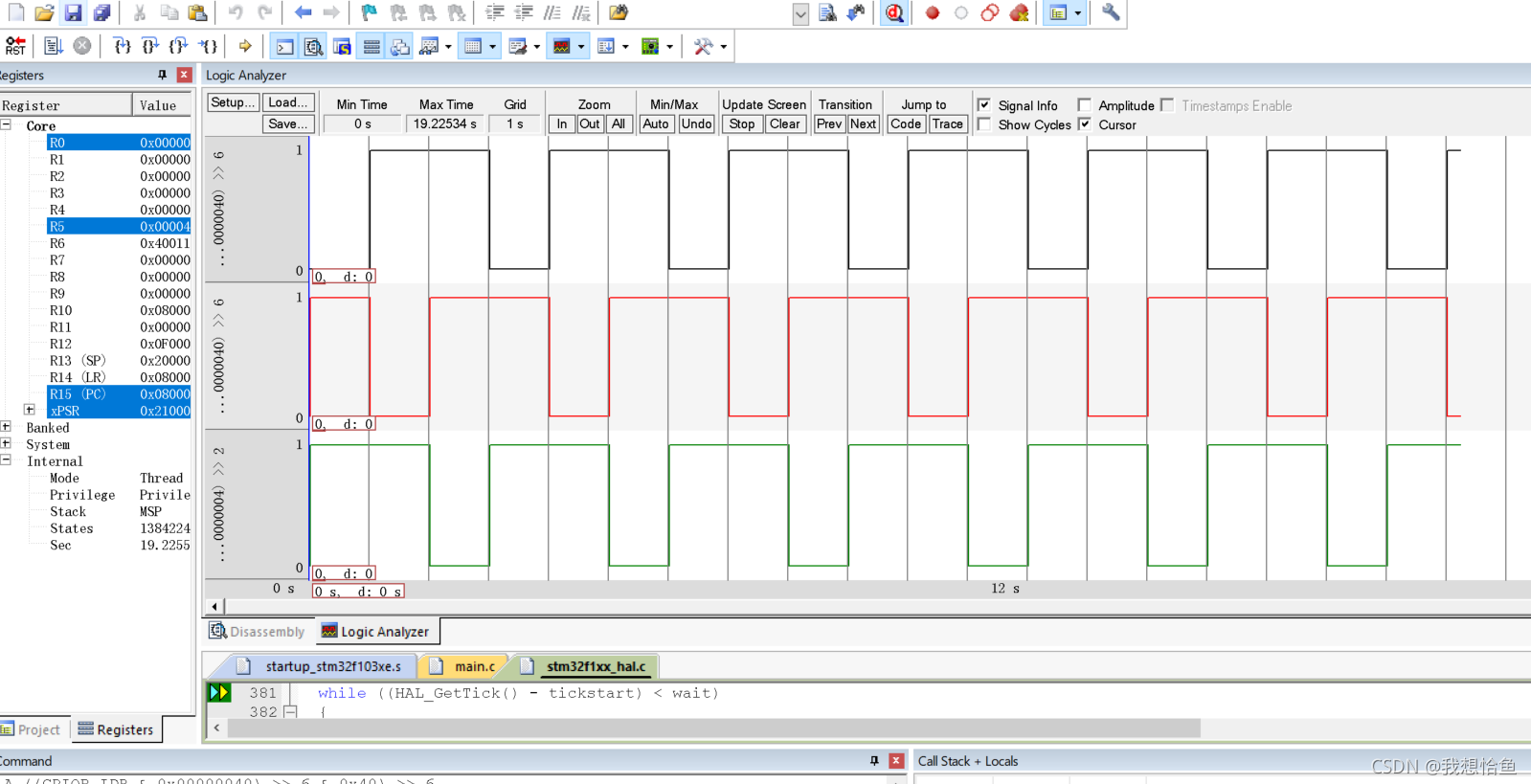

 波形如下

观察波形可知代码正确

二、观察串口通信

调试部分跟上面一样 我们直接看波形

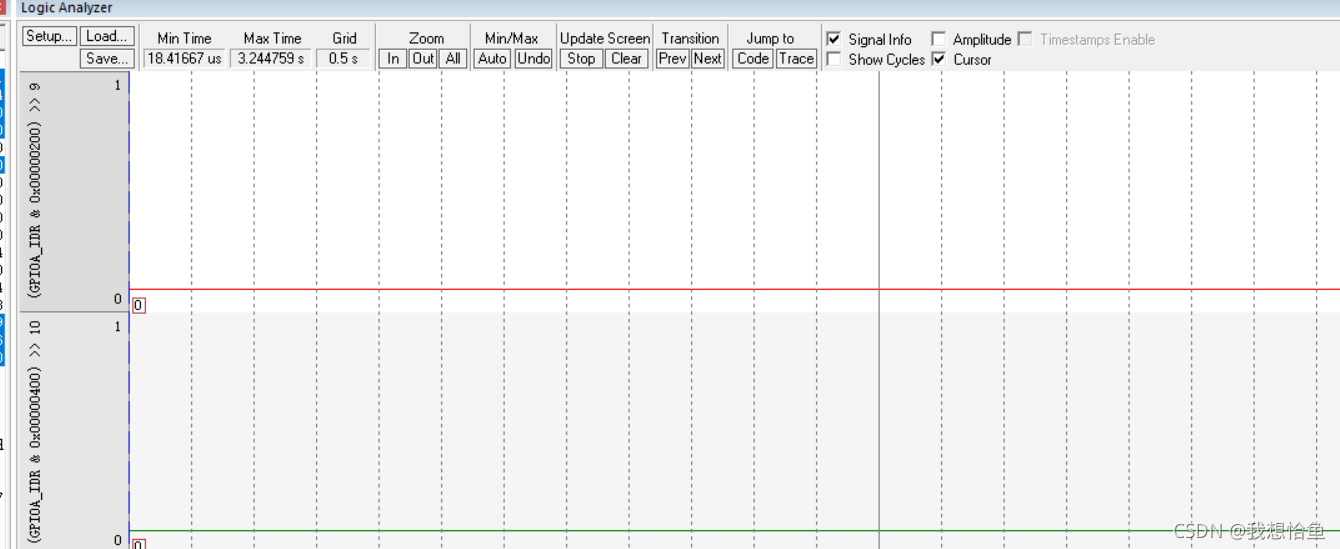

 结果并未观察到波形 查询可知IO 口复用的，信号在逻辑分析窗口是不能显示出来的（看不到波形）。
